Zadní světlo na elektrokolo 24 V musí odpovídat napětí, které poskytuje elektrický systém nebo výstup motoru pro osvětlení. Před připojením je proto nutné ověřit skutečné výstupní napětí, způsob zapojení a dostupný konektor, protože světlo určené pro 6 V nelze bez dalšího připojit k 24V napájení.
Zadní osvětlení slouží jako poziční světlo pro lepší viditelnost a bezpečnost v provozu. Při výběru rozhoduje především kompatibilita s elektrokolem, odolnost proti vodě, způsob montáže, světelný zdroj a to, zda je světlo napájeno z baterie elektrokola, nebo z vlastního akumulátoru.
Proč je zadní světlo na elektrokole důležité
Pořídit si zadní světlo na jízdní kolo je důležité především pokud se často pohybujete v běžném provozu nebo na rušné cyklostezce. Pamatujte, že tady platí pravidlo „vidět a být viděn“.
Za zhoršeného počasí je snadné cyklistu přehlédnout a pocit bezpečí a jistota, že vás nikdo nepřehlédne je při dopravování se ať už do práce nebo z večerního tréninku k nezaplacení. Zadní světlo zvyšuje nápadnost elektrokola zezadu a pomáhá ostatním účastníkům provozu včas rozpoznat vaši přítomnost.
Napětí 24 V a kompatibilita s elektrokolem
Označení „24 V“ se vztahuje k napájecímu systému, ke kterému je světlo určeno. Kompatibilní zadní světlo musí být připojeno k výstupu s odpovídajícím napětím, jinak může svítit nesprávně, poškodit se nebo zatížit elektrický systém elektrokola.
U některých elektrokol je světelný výstup veden přímo z motoru nebo řídicí jednotky. U jiných modelů může být zadní světlo napájeno z hlavní baterie prostřednictvím samostatného měniče, který upravuje napětí na hodnotu vhodnou pro osvětlení.
Před montáží je nutné ověřit napětí výstupu pro světla, polaritu vodičů, typ konektoru a maximální příkon, který systém podporuje. Pokud elektrokolo neposkytuje samostatný 24V výstup, není vhodné připojovat světlo pouze podle označení napětí baterie.
Rozdíl mezi světlem 24 V a světlem 6 V
Zadní LED světlo pro elektrokola WD220 je určeno k přímému napájení z 6 V DC výstupu motoru. Je kompatibilní se středovými motory Bafang i Tongsheng, které mají 6V výstup pro osvětlení.
Světlo s napájením DC 6 V tedy není zadním světlem na 24 V. Připojení 6V světla k 24V výstupu může vést k jeho poškození, pokud není mezi výstupem a světlem použit vhodný napěťový měnič.
Stejně tak není vhodné předpokládat, že každé světlo označené jako elektrokolové lze připojit k libovolnému elektrokolu. Rozhodující je konkrétní napětí světelného výstupu, nikoli pouze skutečnost, že jde o elektrokolo.
| Parametr | Světlo pro 24 V | Světlo WD220 |
|---|---|---|
| Napájecí napětí | 24 V | DC 6 V |
| Zdroj energie | 24V výstup systému nebo vhodný měnič | 6V DC výstup motoru |
| Typ světelného zdroje | LED | 3× high-power LED |
| Účel | Zadní poziční osvětlení | Zadní poziční osvětlení |
| Voděodolnost | Podle konkrétního modelu | IPX4 |
Jak vybrat zadní světlo na elektrokolo 24 V
Napájení a elektrická kompatibilita
Nejdůležitějším parametrem je shoda napětí světla s výstupem elektrokola. U 24V elektrokola ověřte, zda je 24 V skutečně dostupných na konektoru určeném pro zadní světlo, nebo zda jde pouze o nominální napětí baterie.
Pokud je výstup určený pro osvětlení regulovaný nebo má jiné napětí než baterie, musí být světlo vybráno podle tohoto konkrétního výstupu. Při nejasnostech je vhodné vycházet z dokumentace motoru, řídicí jednotky nebo elektrokola a před zapojením ověřit napětí měřením.
Typ napájení
Světla napájená z elektrokola nevyžadují vlastní baterie ani pravidelné nabíjení samostatného akumulátoru. Jejich provoz je však závislý na elektrickém systému elektrokola a správném zapojení.
Bateriová nebo USB dobíjecí světla jsou univerzálnější z hlediska montáže, protože je lze umístit na různá elektrokola bez zásahu do kabeláže. Jejich nevýhodou je nutnost hlídat stav baterie a světlo pravidelně dobíjet.
Světelný zdroj a viditelnost
LED diody mají nízkou spotřebu energie a umožňují vytvořit kompaktní zadní světlo. WD220 využívá tři vysoce výkonné LED diody s přesnými světelnými vodicími lištami, které zajišťují rovnoměrné a dobře viditelné zadní osvětlení.
Pro běžný provoz je důležité, aby světlo bylo dobře viditelné zezadu a aby jeho světelný obraz nebyl omezený nosičem, blatníkem nebo brašnami. Praktické je také světlo s režimem svícení a blikání, pokud odpovídá způsobu použití a místním pravidlům provozu.
Odolnost proti vodě
Elektrokolo se používá také za deště, na mokré vozovce a při jízdě v prostředí s prachem a nečistotami. Zadní světlo by proto mělo mít uzavřenou konstrukci a odpovídající stupeň ochrany proti vodě.
Konstrukce WD220 je plně utěsněná, odolná proti vodě a vhodná pro každodenní provoz. Voděodolnost tohoto světla je uvedena jako IPX4, což odpovídá ochraně proti stříkající vodě.
Způsob montáže
Před koupí je nutné zkontrolovat, zda lze světlo připevnit na nosič, blatník, sedlovou trubku nebo jinou část rámu. Důležitý je také montážní rozměr a prostor potřebný pro vedení kabelu.
WD220 má montážní rozměr 50 mm a rozměry 95 × 45 × 19 mm. Nízká hmotnost 46 g nezvyšuje výrazně hmotnost elektrokola a kompaktní provedení se hodí pro různé typy zadní části kola.
Technické parametry světla WD220
| Vlastnost | Hodnota |
|---|---|
| Typ | zadní světlo |
| Napětí | DC 6 V |
| Příkon | 0,6 W |
| Světelný zdroj | LED (3× high-power LED) |
| Voděodolnost | IPX4 |
| Materiál | PMMA + ABS |
| Rozměry | 95 × 45 × 19 mm |
| Montážní rozměr | 50 mm |
| Hmotnost | 46 g |
| Certifikace | CE / GB/T 31887.1-2019 |
Kompatibilita s motory a elektrokoly
WD220 je kompatibilní se středovými motory Bafang BBS01B, BBS02B a BBSHD. Použít jej lze také se středovými motory Tongsheng TSDZ2, TSDZ2B a TSDZ8, pokud mají 6V výstup pro osvětlení.
Kompatibilita je uvedena také pro elektrokolo s motorem v náboji a pro elektrokola s 6V výstupem pro zadní světlo. Samotný typ motoru však nestačí; rozhodující je, zda konkrétní konfigurace poskytuje odpovídající výstupní napětí.
- Bafang BBS01B
- Bafang BBS02B
- Bafang BBSHD
- Tongsheng TSDZ2
- Tongsheng TSDZ2B
- Tongsheng TSDZ8
- Elektrokolo s motorem v náboji
- Elektrokolo s 6V výstupem pro zadní světlo

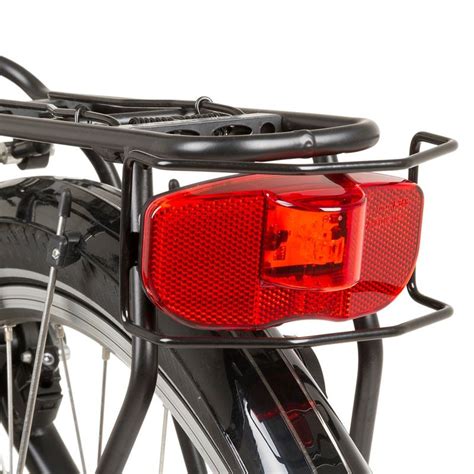

Instalace zadního světla k elektrokolu
Před instalací vypněte elektrokolo a odpojte hlavní baterii, pokud to konstrukce systému umožňuje. Připravte místo pro montáž tak, aby světlo směřovalo dozadu, nebylo zakryté a kabel nebyl vystaven nadměrnému ohýbání nebo oděru.
Po mechanickém upevnění připojte vodiče podle polarity a konektoru daného systému. U světla napájeného z 24V systému se ujistěte, že světlo je pro toto napětí určeno nebo že je použit odpovídající napěťový měnič.
Po zapojení zkontrolujte, zda světlo svítí správně, zda se kabel nedotýká pohyblivých částí a zda držák pevně odolává otřesům. U světel připojených přímo k motoru ověřte funkci při zapnutém systému elektrokola a při aktivním výstupu pro osvětlení.
Napájení z elektrokola nebo vlastní baterie
Světlo napájené z elektrického systému
Napájení přímo z elektrokola je praktické zejména při každodenním používání. Světlo využívá energii hlavní baterie a není nutné samostatně kontrolovat stav malých baterií nebo dobíjet světlo přes USB.
Výhodou je také čisté a trvalé zapojení, které nepřekáží na řídítkách ani na sedlové trubce. Nevýhodou je nutnost správně určit napětí a najít vhodný světelný výstup.
Bateriové a USB dobíjecí světlo
Bateriová zadní světla se montují bez elektrického zásahu do elektrokola. V nabídce se objevují také dobíjecí modely s USB, například zadní blikačka MAX1 Sirius USB 25 lm, zadní blikačka ROCK MACHINE R.Light 15 USB nebo zadní blikačka SIGMA Blaze.
Tato světla však nejsou automaticky určena pro trvalé napájení z 24V systému. USB dobíjení a 24V vstup představují odlišné způsoby napájení, proto je nelze zaměňovat.
Rozdíl mezi pozičním světlem a blikačkou
Zadní poziční světlo poskytuje stálé červené osvětlení a je určeno především k označení polohy elektrokola. Zadní blikačka používá blikající nebo pulzní režim, který může zvýšit nápadnost v provozu.
Konkrétní volba závisí na způsobu jízdy, okolním osvětlení a konstrukci elektrokola. U světla napájeného přímo z elektrokola je důležité především správné napětí, spolehlivá montáž a dobrá viditelnost zezadu.
Mezi běžné typy zadních světel patří světla na blatník, světla na nosič, světla na sedlovou trubku a kompaktní světla s integrovaným držákem. Pro elektrokolo s nosičem může být vhodné světlo určené přímo k montáži na nosič, zatímco u sportovního kola se častěji používá upevnění na sedlovou trubku.
Bezpečné používání zadního světla
Světlo musí být umístěno tak, aby bylo viditelné z dostatečné vzdálenosti a aby jeho světelný výstup nezakrýval nosič, brašna, blatník nebo oblečení. Po každé úpravě zadní části kola je vhodné ověřit, zda se nezměnil úhel svícení.
Pravidelně kontrolujte čistotu krytu, stav kabelu, pevnost držáku a těsnost krytu světla. Nečistoty a voda mohou omezit viditelnost nebo zhoršit spolehlivost elektrického připojení.
Nízký příkon LED světla představuje minimální zátěž systému. WD220 má příkon 0,6 W, tři vysoce výkonné LED diody a hmotnost pouze 46 g.
Výměna zadního pláště u elektrokola se zadním motorem + TMEL do duše - SERVIS Z KŮLNY
Nejčastější chyby při výběru světla na 24 V
- Záměna napětí baterie za napětí světelného výstupu.
- Připojení 6V světla přímo k 24V výstupu.
- Výběr světla bez ověření konektoru a polarity.
- Zakrytí světla nosičem, brašnou nebo blatníkem.
- Volba světla s nedostatečnou ochranou proti vodě.
- Montáž bez kontroly pevnosti držáku.
- Předpoklad, že každé USB světlo lze napájet přímo z elektrokola.
- Opomenutí kontroly kabelu v místech, kde se může dotýkat pohyblivých částí.
Praktické srovnání možností napájení
| Typ světla | Výhody | Na co si dát pozor |
|---|---|---|
| Světlo napájené z 24V systému | Trvalé napájení bez samostatného nabíjení | Musí odpovídat skutečnému napětí výstupu |
| Světlo napájené z 6V výstupu | Přímé připojení k kompatibilnímu motoru | Nelze je připojit přímo k 24V výstupu |
| Bateriová blikačka | Jednoduchá montáž bez zásahu do elektroinstalace | Nutnost měnit baterie |
| USB dobíjecí světlo | Dobíjení přes USB a snadné přemístění | Nutnost pravidelného dobíjení |
| Světlo na nosič | Pevné umístění a dobrá viditelnost | Nutná kompatibilita s nosičem |
Co ověřit před montáží
- Zjistěte napětí výstupu určeného pro zadní světlo.
- Ověřte, zda je výstup skutečně 24 V, nebo zda používá jiné regulované napětí.
- Zkontrolujte konektor a polaritu vodičů.
- Porovnejte příkon světla s možnostmi systému.
- Vyberte vhodné místo pro montáž.
- Ujistěte se, že světlo nebude zakryté nosičem nebo brašnou.
- Po montáži zkontrolujte pevnost držáku a vedení kabelu.
- Otestujte svícení před jízdou.
Pro elektrokolo s 24V světelným výstupem je vhodné použít zadní LED světlo výslovně určené pro 24 V, případně světlo napájené přes správně zvolený měnič. WD220 je kompaktní a spolehlivé zadní světlo pro elektrokola napájené přímo z motoru, ale jeho napětí DC 6 V znamená, že je určeno pouze pro systémy s odpovídajícím 6V výstupem.
