Zadní brzda Jawa 550: konstrukce, díly a údržba

Zadní brzda motocyklu Jawa 550 Pionýr, známého jako Pařez, je mechanická bubnová brzda ovládaná nožním pedálem, táhlem a pákou na brzdovém štítu. K hlavním součástem patří brzdový buben, brzdový štít, brzdové čelisti, pružiny, rozpěrný mechanismus, ramínko klíče, táhlo a páka nožní brzdy.

Pro opravu nebo renovaci zadní brzdy Jawa 550 jsou důležité především správně určené díly pro typ 550, jejich přesné rozměry a kompatibilita s původními komponenty. Mezi dostupné součásti patří čelist brzdy JAWA PIONÝR 550, páka nožní brzdy JAWA Pionýr 550, táhlo zadní brzdy, pružina brzdových čelistí, ramínko klíče zadní brzdy a štít zadní brzdy.

Jak zadní brzda Jawa 550 funguje

Motocykly Jawa obsahují bubnové brzdy, které jsou známé svou jednoduchostí a spolehlivostí. Tyto brzdy fungují na principu tření, kdy brzdové čelisti tlačí na vnitřní stranu bubnu připevněného ke kolu, čímž dochází ke zpomalení nebo úplnému zastavení motocyklu.

Po sešlápnutí pedálu zadní brzdy se pohyb přenese na táhlo zadní brzdy. Táhlo ovládá páku umístěnou na brzdovém štítu, která prostřednictvím ramínka a rozpěrného mechanismu rozevře brzdové čelisti proti vnitřní ploše bubnu.

Každá brzda se skládá z několika důležitých částí, včetně brzdových čelistí, pružin, bubnu a mechanického ovládacího systému. Je důležité pravidelně kontrolovat stav brzdových čelistí a bubnu, protože opotřebení těchto dílů může výrazně snížit účinnost brzd.

Hlavní části zadní brzdy Jawa 550

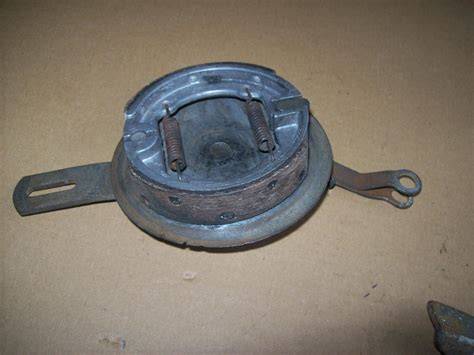

Brzdový štít

Brzdový štít tvoří základ bubnové brzdy a zajišťuje správné usazení brzdových komponentů i jejich ochranu. Na štítu jsou uchyceny brzdové čelisti, pružiny a ovládací mechanismus zadní brzdy.

Brzdový štít jawa 550 pařez je v zachovalom stave. Pro renovaci je důležité ověřit, zda není štít deformovaný, popraskaný nebo nadměrně opotřebovaný v místech uložení čepů a ovládací páky.

Brzdové čelisti

Čelist brzdy JAWA PIONÝR 550 je základní třecí součástí zadní bubnové brzdy. Při brzdění se její obložení přitlačí k vnitřní ploše brzdového bubnu a třením vytvoří potřebný brzdný účinek.

V nabídce najdete brzdové čelisti v různých provedeních, včetně variant brzdové čelisti na kolo, brzdové čelisti Babetta i jednotlivé brzdové čelisti určené pro konkrétní typy bubnů. Při výběru pro Jawa 550 je nutné použít provedení určené pro typ 550, protože jednotlivé čelisti nemusí mít shodný tvar, rozměry ani způsob uchycení.

Brzdový buben

Brzdový buben tvoří vnitřní třecí plochu, na kterou působí brzdové čelisti. Jeho stav výrazně ovlivňuje účinnost, plynulost a stabilitu brzdění.

Brzdové bubny a brzdové štíty tvoří základ bubnové brzdy a zajišťují správné usazení brzdových komponentů i jejich ochranu. Při kontrole je třeba sledovat zejména stav vnitřní plochy bubnu, její hladkost, případné rýhy a stopy po přehřátí.

Pružiny brzdových čelistí

Pružiny brzdových čelistí udržují čelisti ve správné poloze a po uvolnění pedálu je vracejí od brzdového bubnu. Poškozené, vytahané nebo zkorodované pružiny mohou způsobit nedostatečné vracení čelistí a nežádoucí přibrzďování kola.

Mezi dostupné díly patří pružina brzdových čelistí JAWA Pionýr. Při montáži musí být pružiny správně usazené a nesmějí se dotýkat bubnu ani jiných pohyblivých částí.

Ramínko klíče a ovládací mechanismus

Ramínko klíče zadní brzdy přenáší pohyb ovládací páky na brzdové čelisti. Ramínko klíče zadní brzdy, surové JAWA Pionýr patří mezi specifické díly určené pro mechanické ovládání zadní bubnové brzdy.

Ovládací mechanismus musí pracovat volně, bez nadměrné vůle a bez zadrhávání. Zarezlé čepy nebo deformované páky mohou omezit rozevření čelistí a zhoršit dávkování brzdného účinku.

Táhlo zadní brzdy

Táhlo zadní brzdy přenáší sílu z nožního pedálu k páce na brzdovém štítu. V seznamu dílů se objevuje táhlo zadní brzdy - holé, 530mm.

Při výběru táhla je nutné ověřit jeho délku, závit, způsob uchycení a kompatibilitu s konkrétním provedením pedálu a brzdového štítu. Příliš krátké nebo dlouhé táhlo může znemožnit správné nastavení vůle.

Páka nožní brzdy

Páka zadní brzdy je nezbytný doplněk pro Vaši jízdu. Páka zadní brzdy určená speciálně pro motocykly Jawa 50 Pionýr 550 Pařez.

Páka nožní brzdy JAWA Pionýr 550 přenáší sílu nohy jezdce do táhla zadní brzdy. Precizní zpracování a kvalitní materiál zajišťují spolehlivou funkčnost a dlouhou životnost.

Tento díl je ideální volbou pro všechny, kdo chtějí svému stroji vrátit původní vzhled a bezchybnou funkci. Povrchová úprava v zinku zajišťuje vysokou odolnost proti korozi a dalším vnějším vlivům.

Přehled dílů zadní brzdy

Kontrola a údržba zadní brzdy

Brzdy jsou jednou z nejdůležitějších součástí jakéhokoliv vozidla, a u motocyklů Jawa to není jinak. Bubnové brzdy mají výhodu v tom, že jsou méně náchylné na nečistoty a vlhkost, což je ideální pro podmínky, ve kterých se motocykly Jawa často používají - od městských silnic až po venkovské cesty plné prachu a bláta.

Při pravidelné kontrole je vhodné prohlédnout brzdový štít, brzdové čelisti, buben, pružiny, ramínko klíče, táhlo a nožní páku. Současně je třeba zkontrolovat, zda se zadní kolo otáčí bez výrazného drhnutí a zda se brzda po uvolnění pedálu úplně vrací.

Je důležité pravidelně kontrolovat stav brzdových čelistí a bubnu, protože opotřebení těchto dílů může výrazně snížit účinnost brzd. Brzdové díly vybíráme s důrazem na přesné rozměry, správnou funkci a kompatibilitu s originálními komponenty.

Kontrola brzdových čelistí

Brzdové čelisti musí mít dostatečně silné a pevně uchycené obložení. Pokud je obložení opotřebované, uvolněné, znečištěné nebo nerovnoměrně sjeté, může být brzdění slabé, nepravidelné nebo hlučné.

Při výměně čelistí je důležité zkontrolovat také pružiny, uložení čelistí a stav ploch, na kterých se čelisti pohybují. Nové čelisti musí v bubnu sedět rovnoměrně a nesmějí se opírat pouze malou částí obložení.

Kontrola bubnu

Vnitřní plocha bubnu musí být čistá, rovnoměrná a bez výrazných rýh. Znečištění třecí plochy může snížit účinek brzdy a způsobit nepravidelné brzdění.

Pokud je buben nadměrně opotřebovaný nebo poškozený, samotná výměna čelistí nemusí obnovit správnou funkci zadní brzdy. Kola, ráfky a náboje je přitom nutné kontrolovat společně s brzdovým systémem, protože náboj kola obsahuje ložiska, která umožňují hladký a plynulý pohyb kola.

Kontrola táhla a vůle

Táhlo zadní brzdy musí být rovné, pevné a správně uchycené. Závitové části musí umožnit nastavení vůle mezi uvolněným pedálem a okamžikem, kdy se brzdové čelisti začnou opírat o buben.

Příliš velká vůle prodlužuje pohyb pedálu a snižuje rychlost nástupu brzdy. Příliš malá vůle může způsobit trvalé přibrzďování zadního kola, zahřívání bubnu a rychlejší opotřebení brzdových čelistí.

Kontrola pedálu

Nožní páka musí být pevně uchycena a její pohyb nesmí být omezený deformací, korozí nebo nadměrnou vůlí v uložení. Pedál musí po uvolnění reagovat plynule a umožnit úplné uvolnění zadní brzdy.

Při renovaci je vhodné zachovat původní polohu páky a správné vedení táhla. Nesprávně umístěný pedál může zhoršit ovládání brzdy a změnit poměr mezi pohybem pedálu a pohybem brzdového mechanismu.

Výběr náhradních dílů pro Jawa 550

Tato kategorie je určena pro motocykly Jawa, ČZ, Pionýr i Babetta a zahrnuje komponenty potřebné pro opravy, údržbu i renovace brzd do původního technického stavu. K dispozici jsou také brzdové bubny a brzdové štíty, které tvoří základ bubnové brzdy a zajišťují správné usazení brzdových komponentů i jejich ochranu.

Součástí sortimentu jsou rovněž rozety Jawa a specifické provedení rozety Jawa Pionýr, které přenášejí hnací sílu na zadní kolo a zároveň úzce souvisejí s brzdovým ústrojím. Rozeta a zadní brzda jsou umístěny v oblasti zadního kola, proto je při demontáži a montáži nutné věnovat pozornost také správnému usazení kola a náboje.

Pro Jawa 550 jsou v seznamu dílů uvedeny zejména tyto součásti: čelist brzdy JAWA PIONÝR 550, páka nožní brzdy JAWA Pionýr 550, pružina brzdových čelistí JAWA Pionýr, ramínko klíče zadní brzdy, surové JAWA Pionýr a táhlo zadní brzdy - holé, 530mm.

Vztah zadní brzdy ke kolu a rozetě

Kola motocyklu Jawa jsou zásadní prvek ovlivňující jízdní vlastnosti, stabilitu a komfort. Klasická kola na motocyklech Jawa jsou zpravidla drátová.

Náboj kola je dalším důležitým prvkem, protože obsahuje ložiska, která umožňují hladký a plynulý pohyb kola. Pravidelná údržba ložisek, stejně jako kontrola napětí drátů, je nezbytná pro zajištění dlouhé životnosti a spolehlivosti kol.

Rozeta je jednou z klíčových součástí pohonného systému motocyklu Jawa, která přenáší sílu z motoru na zadní kolo prostřednictvím řetězu. Rozeta se skládá z ozubeného kola, které je pevně připevněno k zadnímu kolu, a zubů, které zapadají do článků řetězu.

Výměna rozety nebo její údržba je poměrně jednoduchá, ale je důležité dbát na to, aby byla vždy v dobrém stavu a aby byl řetěz správně napnutý. Pravidelná kontrola a mazání řetězu, stejně jako kontrola stavu zubů na rozetě, jsou klíčové pro zajištění dlouhé životnosti této součásti.

Bowden a lanko v brzdovém systému

U Jawa 550 je zadní brzda ovládána mechanicky táhlem, nikoli běžným lankem vedeným v bowdenu. Bowdeny a lanka však patří mezi obecné ovládací součásti používané u motocyklů Jawa.

Opředené bowdeny mají průměry 5,5 mm pro 2 mm lanko, například spojka, brzda, a 4,5 mm pro 1,6 mm lanko, například plyn, sytič, dekompresor. Pro zadní brzdu Jawa 550 je proto při výběru nutné rozlišit, zda jde o konkrétní díl pro táhlový mechanismus typu 550, nebo o lanko a bowden určené pro jinou konstrukci brzdy.

Nejčastější závady zadní brzdy Jawa 550

• Opotřebované nebo znečištěné brzdové čelisti.
• Poškozené či vytahané pružiny brzdových čelistí.
• Vydřená, rýhovaná nebo znečištěná vnitřní plocha bubnu.
• Zarezlé uložení ramínka klíče zadní brzdy.
• Deformované nebo příliš volné táhlo zadní brzdy.
• Nesprávně nastavená vůle zadního brzdového pedálu.
• Uvolněná nebo poškozená páka nožní brzdy.
• Nadměrná vůle v uložení zadního kola nebo náboje.
• Nesprávné usazení brzdového štítu v náboji.

Postup při renovaci zadní brzdy

1. Demontujte zadní kolo a zpřístupněte brzdový buben a brzdový štít.
2. Prohlédněte stav brzdových čelistí, pružin, ramínka klíče a uložení jednotlivých dílů.
3. Zkontrolujte vnitřní třecí plochu bubnu a odstraňte nečistoty.
4. Prověřte stav táhla zadní brzdy a páky nožní brzdy.
5. Opotřebované nebo poškozené součásti nahraďte díly určenými pro Jawa 550 Pionýr Pařez.
6. Ověřte volný pohyb ovládacího mechanismu a správné usazení pružin.
7. Namontujte zadní kolo a zkontrolujte jeho volné otáčení.
8. Nastavte vůli zadního brzdového pedálu tak, aby brzda po uvolnění nepřibrzďovala.
9. Ověřte plynulý nástup brzdného účinku a úplné uvolnění brzdy.

Při renovaci je důležité zachovat správné pořadí součástí a jejich původní orientaci. Brzdové díly vybíráme s důrazem na přesné rozměry, správnou funkci a kompatibilitu s originálními komponenty.

Bezpečnost při provozu

Brzdy jsou základní prvek bezpečnosti. Stav zadní brzdy ovlivňuje schopnost motocyklu zpomalit, zastavit a udržet stabilitu při jízdě.

Po každé opravě nebo výměně dílů je nutné ověřit funkci brzdy v bezpečných podmínkách. Pokud zadní kolo při uvolněném pedálu přibrzďuje, brzda zabírá nepravidelně nebo se ozývají neobvyklé zvuky, je třeba znovu zkontrolovat buben, čelisti, pružiny, ovládací mechanismus a nastavení táhla.

Správně sestavená a seřízená zadní bubnová brzda Jawa 550 má pracovat plynule, bez nadměrného odporu a bez samovolného přibrzďování. Pravidelná kontrola brzdových čelistí, bubnu, táhla, pružin a uložení kola pomáhá zachovat spolehlivou funkci původního brzdového systému.
