Prasklá karbonová řídítka: kdy je opravit a kdy vyměnit

Prasklá karbonová řídítka představují závažné poškození bezpečnostně namáhaného dílu, proto není vhodné na nich pokračovat v jízdě ani se pokoušet o domácí opravu. O dalším použití může rozhodnout pouze důkladná kontrola a odborná oprava, u levných řídítek však často dává větší smysl výměna za nový díl.

Karbonová řídítka jsou dnes velmi populární, jejich cena startuje už kolem hranice 1000 Kč, v akci se dají pořídit na horské kolo i levněji. Velmi často se může stát, že po drobné kolizi dojde k porušení vrstvy karbonu, v horších případech i prasknutí celé trubky.

Proč karbonová řídítka praskají

Důvodů a příčin, kdy dojde k poškození rámu, či některého z dílů vyrobeného zapékáním uhlíkových vláken do pojiva, nejčastěji pryskyřice, může být nespočet. Pád, únava materiálu, nevhodné zacházení, nebo třeba „drobné opomenutí“, když si to namíříte do podzemní garáže a nedojde vám, že máte na střeše vozu svého miláčka.

První karbonová řídítka praskla při přejezdu dropu, kdy se po dopadu zlomila. Druhá řídítka praskla při pádu, když se kousla do štěrku. Při pádu praskají jak drahá značková řídítka, tak i levná řídítka z Číny.

Karbon je materiál neuvěřitelných možností, ale jeho poškození nemusí být vždy na první pohled zřejmé. Porušená vrstva karbonu nebo vlasová prasklina může znamenat ztrátu původní pevnosti, i když řídítka stále vypadají téměř neporušeně.

Prasklá řídítka dál nepoužívejte

Pokud se objeví prasklina, delaminace, promáčknutí, výrazný škrábanec zasahující do vláken nebo změna tvaru, řídítka je nutné vyřadit z provozu do doby, než je posoudí odborník. U řídítek se při jízdě přenášejí síly do rukou, představce a přední části kola, takže náhlé selhání může vést k pádu.

Bezpečné použití opraveného karbonového dílu závisí na rozsahu poškození, správném technologickém postupu a následné kontrole. Opravený díl proto nepatří automaticky zpět na závodní nebo sjezdové kolo jen proto, že na jeho povrchu není vidět prasklina.

Vyplatí se oprava karbonových řídítek?

Oprava těchto věcí není neřešitelný úkol. Vzhledem k poměrně nízké nákupní ceně na čínských eshopech se oprava moc nevyplatí a je lepší si koupit řídítka nová.

Rozhodnutí závisí především na ceně, konstrukci a rozsahu poškození. U běžných karbonových řídítek za několik set nebo přibližně tisíc korun může být nová náhrada rozumnější než časově náročná oprava.

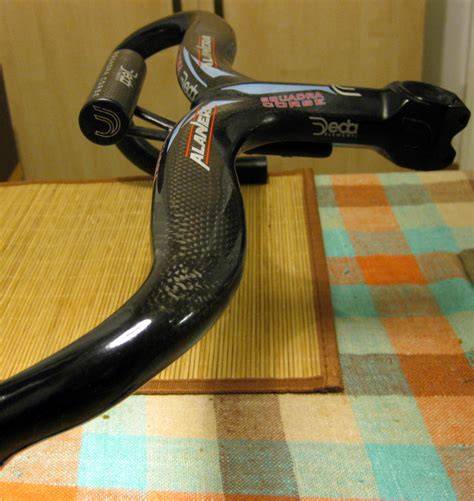

Jiná situace nastává u drahých integrovaných řídítek s představcem. Když se ukázalo, že zlomená řídítka jsou integrovaná řídítka s představcem za 15000kč, byla oprava přijata jako mimořádně náročný pokus. Majitel si chtěl tento klenot nechat alespoň na „zimáka“.

Jak může odborná oprava probíhat

Prasklá část se vybrousí, udělá se nový karbonový můstek, který se zpevní speciálním uhlíkovým tmelem a celá opravovaná část se pak obtočí karbonovou tkaninou. Počet vrstev vždy záleží na míře poškození.

U mimořádně složité opravy integrovaných řídítek nejprve vznikla dřevěná stolice, která zaručovala absolutní pravoúhlost při lepení. Potom se do řídítek vlepily karbonové štěpy, aby se daly oba konce do sebe zasunout a držely při primárním lepení pohromadě a nerozjížděly se.

Oba konce se následně zasunuly do sebe a řídítka se vložila do připravené pravoúhlé stolice, kde začala velká rovnací hra. Když se podařilo řídítka správně dorovnat a ukotvit, spoj se prolil epoxidem a nechal zaschnout.

Po 20 hodinách se spoj vykytoval a přebrousil. Následovalo několik dalších vrstev karbonového plátna v přesně loženém směru vláken. Poté se přiložila tlaková forma a oprava se důkladně zapekla.

V poslední fázi následovalo již jen nekonečné broušení, leštění a lakování. Po důkladném proschnutí byla řídítka podrobena pevnostnímu testu.

Proč záleží na směru karbonových vláken

Karbonová tkanina není pouze povrchová dekorace. Směr vláken ovlivňuje, jak bude opravené místo reagovat na tah, ohyb a další zatížení. Další převlečné vrstvy karbonu se proto ukládají v několika směrech.

Oprava musí obnovit nejen souvislost povrchu, ale především nosnou strukturu dílu. Přesné ložení vláken, kvalitní spojení s původním materiálem a správné vytvrzení jsou důležitější než samotný vzhled po dokončení.

Kontrola pevnosti po opravě

Po důkladném proschnutí se řídítka podrobila pevnostnímu testu. Na oba konce se zavěsilo 50kg závaží.

Zdravá strana se prohnula na koncích o 3mm. Opravovaná strana se na konci neprohnula ani o 1mm. Ani při rázovém zatížení se díky vlepenému karbonovému žebru nezaznamenaly žádné další deformace.

Takový výsledek ukazuje, že odborně provedená oprava může být u vhodně zvoleného dílu technicky úspěšná. Neznamená to však, že každý prasklý karbonový komponent lze opravit stejným způsobem nebo že domácí oprava poskytne srovnatelný výsledek.

Integrovaná řídítka jsou náročnější na opravu

Integrovaná řídítka s představcem tvoří jeden konstrukční celek. Při opravě je proto nutné zachovat správnou geometrii, pravoúhlost a přesné napojení jednotlivých částí.

Jakákoli odchylka může ovlivnit polohu řídítek, vedení kabeláže i rozložení zatížení. Právě proto byla při opravě použita pravoúhlá rovnací stolice a následná tlaková forma.

U takového dílu má smysl zabývat se opravou především tehdy, když je jeho pořizovací cena vysoká, náhrada obtížně dostupná nebo má pro majitele zvláštní hodnotu. U levných běžných řídítek bývá ekonomicky rozumnější jejich výměna.

Co kontrolovat po pádu

Po pádu je vhodné zkontrolovat nejen samotná řídítka, ale také představec, objímku představce, brzdové páky, řazení, vidlici a rám. Náraz může poškodit více dílů současně.

Karbonové rámy jsou proslulé svou lehkostí, aerodynamickými vlastnostmi a výjimečným poměrem pevnosti a hmotnosti. Nejsou však imunní vůči poškození, zejména při nárazu.

Stejná opatrnost platí pro karbonová řídítka. Pokud se po pádu objeví prasklina, změna tvaru nebo neobvyklý zvuk při jemné kontrole, není vhodné poškození překrýt páskou a pokračovat v jízdě.

Ochrana rámu před úderem řídítek

Jedním z nejzranitelnějších míst karbonového rámu je horní rámová trubka, která je často náchylná k prasknutí v důsledku úderů řídítek při pádu. Horní rámová trubka není obvykle konstruována tak, aby vydržela přímý náraz pod tímto úhlem.

Výsledek mohou být praskliny nebo vážná poškození, která mohou ohrozit konstrukční integritu rámu. Namísto polstrování horní trubky, které by bylo vizuálně nepěkné, se lze zaměřit na přidání ochranné vrstvy pod pásku řídítek.

Gelové polstrování pod omotávkou

Použijte gelové polstrování řídítek, které je obvykle určeno pro zvýšení pohodlí. Gelové polstrování absorbuje velkou část síly nárazu při pádu, čímž snižuje riziko poškození horní trubky.

1. Odmotejte pásku na řídítkách natolik, abyste odhalili oblast kolem řadicí páky.
2. Rozhýbejte řídítka a určete místo, kde by se při nárazu dotýkala horní trubky.
3. Toto místo označte perem.
4. Vystřihněte malý kousek gelového polstrování tak, aby se vešlo do vyznačené oblasti.
5. Ujistěte se, že má vhodnou velikost, aby poskytovala ochranu a nezvětšovala objem.
6. Odlepte lepicí podklad z gelového polstrování a pevně jej přilepte na řídítka ve vyznačeném místě.
7. Omotejte pásku na řídítka zpět.

Tato oblast se může změnit, pokud upravíte výšku, délku nebo šířku představce nebo řídítek. Polstrování bude diskrétně skryto, čímž se zachová estetický vzhled vašeho kola a zároveň poskytne ochranu.

Je lehké, po instalaci neviditelné a nijak nenarušuje zážitek z jízdy. I když zcela nevyloučí možnost prasknutí, jedná se o velmi účinné preventivní opatření.

Oprava karbonového rámu a dalších dílů

V dobách, kdy se zrodila horská kola, se většina rámů, horských i silničních, stavěla výlučně z oceli, s níž se dobře pracovalo a nebylo ani nikterak složité opravit poškozený rám. Následný nástup hliníkových slitin situaci trochu změnil, ale stále se to dalo řešit.

A dnes, když všude okolo vládne karbon? I ten se dá opravit. Za rok se realizuje přibližně 200 oprav rámů a různých dílů či doplňků.

Nejčastěji se řeší praskliny na zadních vzpěrách, praskliny rámů způsobené odletujícími kameny či kvůli klacku, který se dostal kam neměl. Po sezoně si lidé také rádi nechávají svoje rámy renovovat, vyleštit odřená místa a zastříknout.

V podstatě jde opravit cokoliv, záleží jen na rozpočtu zákazníka. Ne každá oprava je však vhodná z hlediska bezpečnosti, životnosti nebo ceny.

Kdy se oprava nedoporučuje

Některé zakázky se odmítají proto, že by výsledek nemusel být předvídatelný. Patří mezi ně například úpravy, při nichž by se zásadně měnila konstrukce rámu nebo jeho rozměry.

Silniční ráfky se opravují nerady, především jejich brzdné plochy. Jednak je to dost pracné, a navíc ve většině případů v delších sjezdech i po opravě dochází k opětovnému probrzdění či zborcení brzdné plochy.

Ráfky se tedy obecně opravují, ale bez záruky. Podobné omezení je důležité brát vážně také u řídítek, protože jde o komponent, jehož selhání může mít okamžitý následek.

Jak dlouho oprava trvá

V sezoně trvá oprava většinou okolo 7 dnů, s lakováním 10. V případě potřeby je možné provizorně opravit menší poškození i do 3 dnů bez lakování.

U složitých integrovaných řídítek může být postup delší, protože zahrnuje přesné ustavení, lepení, vytvrzení, broušení, vrstvení karbonu, tlakové zpracování, další vytvrzení a povrchovou úpravu.

Bezpečnost opraveného karbonu

Na otázku, nakolik bezpečné je dále jezdit na opravovaném karbonovém kole, zaznívá zkušenost, že bezpečné to může být i bez zásadních omezení. Opravené silniční rámy s přeraženou horní rámovou trubkou mohou po opravě absolvovat spoustu kilometrů bez problémů.

Stejná zkušenost existuje i s prvními karbonovými horskými koly, která měla přeraženou horní trubku. Po opravě bylo možné s takovým kolem zvládnout dlouhé Sudety.

Tyto zkušenosti však nelze automaticky přenést na každá prasklá karbonová řídítka. Rozhodující je konkrétní rozsah poškození, konstrukce dílu, použitá technologie, kvalita provedení a následná kontrola.

Levná karbonová řídítka z Číny

Hodně lidí se ptá, jestli levný rám z Číny nebo řídítka za pár stovek jsou dostatečně bezpečná a zda je rozumné je koupit. Při několikanásobné ceně značkových komponentů je to vcelku logické dilema.

Kvalita OEM výrobků šla hodně nahoru. Doporučuje se nákup od prověřeného obchodníka či značky, která má delší historii a nějaké reference a hodnocení.

Průměrná čínská řídítka nejsou zas až tak špatná, ale při pádu praskají jak drahá značková, tak i levná z Číny. Nízká cena proto není důvodem k podcenění kontroly po pádu ani k improvizované opravě.

Praktické rozhodnutí po poškození

• Po prasknutí řídítka okamžitě přestaňte používat.
• Nezakrývejte prasklinu pouze páskou ani ji nezalévejte běžným lepidlem.
• Zvažte cenu nových řídítek oproti ceně odborné opravy.
• U drahých nebo integrovaných řídítek vyhledejte pracoviště se zkušeností s karbonovými komponenty.
• Po pádu zkontrolujte také představec, vidlici, rám a ovládací prvky.
• Po opravě vyžadujte kontrolu pevnosti a přesného ustavení dílu.
• Pokud je rozsah poškození nejasný, bezpečnější je výměna nebo odborné posouzení.

U levných řídítek může být nejrozumnějším řešením nákup nového dílu. U drahých integrovaných řídítek může odborná oprava zachránit konstrukčně i finančně hodnotný komponent, ale pouze tehdy, když je provedená přesným technologickým postupem a následně důkladně zkontrolovaná.
