Ložisko krku řízení BMX: funkce, výběr, kontrola a výměna

Ložisko krku řízení BMX umožňuje plynulé a přesné otáčení řídítek, vidlice a předního kola. Jeho správný stav je důležitý nejen pro pohodlné ovládání, ale také pro bezpečnost při tricích, dopadech a jízdě ve streetu, parku nebo na pumptracku.

Tyto drobné součástky významně ovlivňují plynulost a funkčnost vašeho kola, proto pravidelně kontrolujte jejich stav. Ložiska pro BMX kola zajistí plynulý a přesný chod, tak důležitý při provádění triků.

Co je ložisko krku řízení BMX

Ložisko krku řízení je uložené v hlavové trubce rámu a umožňuje otáčení sloupku vidlice uvnitř rámu. Spolu s miskami, rozpěrkami, krytkou, kompresním systémem a hlavovým složením vytváří celek, který přenáší síly mezi řídítky, vidlicí a rámem.

U BMX kola se při řízení neuplatňuje pouze zatížení vznikající běžnou jízdou. Ložisko musí zvládat také rázy při dopadech, zatížení přední části kola, rychlé změny směru a opakované namáhání při tricích.

Proč je stav ložiska důležitý

Opotřebené nebo špatně seřízené ložisko může způsobit vůli v krku řízení, drhnutí, nepravidelný chod nebo nepřesné vedení kola. Taková závada se může projevit nejprve nenápadně, například klepnutím při brzdění nebo neklidným řízením při dopadu.

Pravidelná kontrola pomáhá odhalit problém dříve, než dojde k poškození dalších částí hlavového složení. Znečištění, nedostatek maziva, voda a opakované rázy mohou zkrátit životnost ložisek.

Příznaky opotřebeného ložiska

• vůle mezi vidlicí a rámem,
• klepání při zabrzdění předního kola,
• drhnutí nebo zadrhávání při otáčení řídítek,
• neplynulý chod v určité části rozsahu řízení,
• rez, koroze nebo poškození těsnění,
• hluk vycházející z hlavového složení,
• pocit, že řídítka nejdou otáčet plynule,
• opakované povolování nebo změna nastavení vůle.

Kontrola vůle v krku řízení

Jednoduchou kontrolu lze provést tak, že zabrzdíte přední kolo a jemně pohybujete kolem dopředu a dozadu. Pokud je v oblasti hlavového složení cítit klepnutí nebo pohyb, může být problém ve vůli ložiska, v dotažení nebo v dalších částech řízení.

Řídítka by se měla otáčet plynule, bez zadrhávání a bez výrazného odporu. Příliš utažené ložisko může řízení brzdit, zatímco příliš volné nastavení způsobuje vůli a rázy.

Seřízení ložiska

Ta kontramatka a vůle v závitech v tom seřízení umí udělat paseku. Jde to i tak, že přitáhneš přiměřeně kontramatku a pak proti ní utahuješ tu spodní, dokud to v ložisku nechodí, jak má.

Všechno s citem a přiměřeně, ne že vezmeš momenťák a podle návodu všechno došponuješ. Po seřízení je nutné ověřit, že řízení nemá vůli a současně se otáčí volně.

Typy ložisek a hlavových složení

V hlavových složeních se používají různé konstrukce ložisek a různé rozměry. Před výběrem náhradního dílu je proto nutné ověřit typ hlavového složení, rozměry ložiska a kompatibilitu s rámem a vidlicí.

Opravné sady krku řízení mohou obsahovat zátěžová kuželíková ložiska s nízkým třecím odporem pro hladkou funkčnost a dlouhou životnost. Součástí sady mohou být také těsnící podložky s kvalitními těsnícími břity pro snížení potřeby údržby.

Sada obsahuje potřebné komponenty pro snadnou a rychlou opravu pro daný model a rok výroby motocyklu. U BMX kola je však vždy rozhodující konkrétní konstrukce rámu, vidlice a hlavového složení, nikoli pouze obecné označení ložiska.

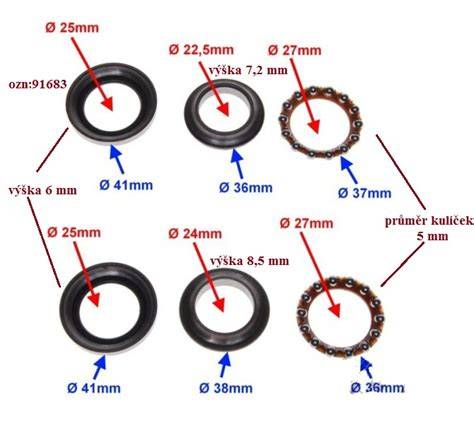

Rozměry ložiska

Rozměr ložiska se obvykle určuje podle vnitřního průměru, vnějšího průměru a výšky. Tyto údaje musí odpovídat uložení v rámu a průměru sloupku vidlice.

Nesprávný rozměr může vést k vůli, nemožnosti správného seřízení nebo k poškození rámu a vidlice. Při nejistotě je vhodné porovnat označení původního ložiska s technickými údaji náhradního dílu.

Ložisko, těsnění a mazivo

Těsnění chrání ložisko před prachem, vodou a nečistotami. Pokud je těsnící prvek poškozený, samotná výměna ložiska nemusí zajistit dlouhou životnost celého hlavového složení.

Pro prodloužení životnosti je doporučeno použití kvalitní vazelíny. Mazivo musí být naneseno rovnoměrně a v přiměřeném množství, aby se v ložisku nehromadily nečistoty.

Nadměrné množství maziva nenahradí poškozené těsnění ani nevyřeší nesprávné seřízení. Před nanesením nového maziva je nutné odstranit staré nečistoty a zkontrolovat stav dosedacích ploch.

Výměna ložiska krku řízení BMX

Výměna začíná demontáží řídítek, představce, vidlice a jednotlivých částí hlavového složení. Před rozebráním je vhodné zapamatovat si pořadí všech kroužků, podložek a těsnění.

Po demontáži je třeba zkontrolovat ložiska, misky a uložení v rámu. Pokud jsou dosedací plochy poškozené, deformované nebo znečištěné, nové ložisko nemusí pracovat správně.

Ložiska je nutné usazovat rovně a bez naklopení. Při montáži se nesmí poškodit klec, těsnění ani přesné dosedací plochy.

Správný způsob lisování

Pokud jde o nalisování spodního ložiska na trubku, žádné mlácení, žádný majzlík ani šroubovák ani tyč. Jde to trubkou s nástavcem, který se dá vytočit na soustruhu.

Ideální by byl starý ořech z goly, ale musel by mít správný průměr, aby se opíral pouze o vnitřní ocelový kroužek, nikoli o klec. Nástroj musí přenášet sílu na správnou část ložiska.

Na YouTube je mnoho videí, kdy si šílenec mlátí majzlíkem na vnitřní kroužek ložiska a občas šlehne i do klece. Kdo chce, ať si do své motorky seká a mlátí, já tvrdím, že to jde i po dobrém, bez majzlíku.

Lisování ložisek v hlavové trubce

Ložiska šla ven v pohodě, vnitřní futra kroužky tam někdo „nalisoval“ tak, že jsem musel použít vytahovák ložisek ze slepých děr. Podobný jako na odkazu.

Piaggio nemá rovnou trubku, okraje jsou rozšířeny a v těchto nátrubcích jsou vlisovaná ložiska. Proto to nejde vyrazit rovnou trubkou, tyčí ani šroubovákem.

Pokud je ložisko uloženo ve slepé díře nebo v rozšířené části hlavové trubky, může být nutný speciální vytahovák. Nevhodné páčení může poškodit rám, misku nebo dosedací plochu.

Montáž pomocí závitové tyče

Pak jsem řešil nalisování futer. To horní šlo v pohodě, stačilo to vyleštit, lehce máznout, především kvůli tomu, že horní okraj futra je po nalisování k dorazu v jedné úrovni s horním okrajem trubky.

Spodní byl problém, kroužek je po vlisování k dorazu asi 2 mm uvnitř od vnějšího okraje trubky. Vyžaduje to speciální nástavec.

Pak to jde jako po másle, stačí 12mm závitová tyč, upravený nástavec na spodní futro, jedna až dvě velké podložky na horní kroužek a k utahování dlouhá matice sloužící ke spojování tyčí.

Vlisováno za 5 minut. Speciální přípravek se dá sehnat, ale ten správný může vyjít na několik tisíc.

Čemu se při montáži vyhnout

• nenarážejte do ložiska přímo kladivem,
• nepoužívejte majzlík nebo šroubovák jako nástroj pro lisování,
• neopírejte nástroj o klec nebo těsnění,
• nevtlačujte ložisko nakřivo,
• nepoužívejte poškozené nebo znečištěné dosedací plochy,
• neutahujte řízení tak, aby se řídítka otáčela ztuha,
• neponechávejte vůli jen proto, aby řízení nebylo příliš utažené.

Jak vybrat náhradní ložisko

Při výběru je důležité znát přesný typ kola, konstrukci hlavového složení a rozměry původního ložiska. Univerzální označení BMX samo o sobě nemusí stačit.

Užitečné je ověřit také typ vidlice, průměr sloupku, způsob uložení ložisek a to, zda je hlavové složení integrované, semi-integrované nebo externí. Rozhodující jsou vždy skutečné rozměry a konstrukce konkrétního kola.

Opravné sady mohou obsahovat ložiska, těsnící podložky, krytí matice krku řízení, sedla pro kuličková ložiska nebo další komponenty. Sada obsahuje komponenty vždy v přesném počtu pro daný model a rok výroby, proto je nutné zkontrolovat její obsah.

Ložiska BMX v dostupném sortimentu

V kategorii BMX ložisek jsou uvedena například ložiska pro přední náboj, kazetový náboj, freecoaster, driver a další části kola. Tato ložiska však nejsou automaticky určena pro krk řízení.

Ložiska pro náboj nebo středové složení nelze zaměňovat za ložisko krku řízení jen podle podobného vzhledu. Každá pozice na kole má jiné zatížení, rozměry a požadavky na uložení.

Údržba ložiska krku řízení

Pravidelně kontrolujte stav ložiska, těsnění a všech dosedacích ploch. Po jízdě v mokru, blátě nebo prašném prostředí je vhodné věnovat hlavovému složení zvýšenou pozornost.

Při údržbě odstraňte nečistoty, zkontrolujte hladký chod a podle potřeby doplňte vhodné mazivo. Pokud ložisko drhne, má poškozené kroužky nebo vykazuje výraznou korozi, seřízení obvykle nestačí a je nutná výměna.

Správně udržované ložisko umožní plynulý chod řízení a pomůže zachovat přesné ovládání BMX kola při běžném ježdění i při tricích.
