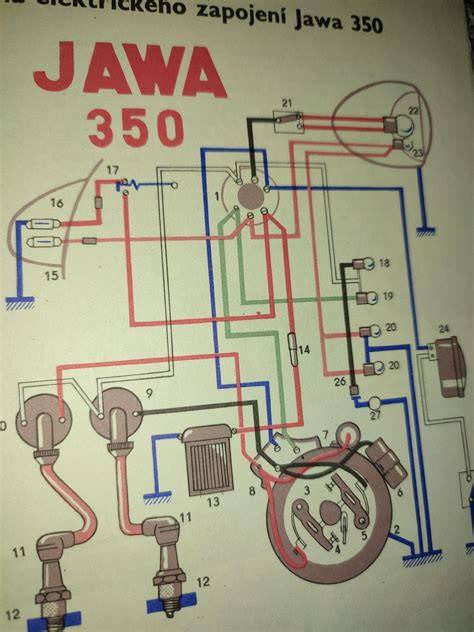

Elektrické schéma Jawa 350 OHV je nutné hledat podle konkrétního provedení motocyklu, protože označení Jawa 350 zahrnuje více typů a konstrukčních variant. V uvedeném přehledu jsou samostatně rozlišeny například Jawa 350 typ 12 Pérák, Jawa 350 typ 18, Jawa 350 typ 354, Jawa 350 typ 360 Panelka, Jawa 350 typ 361 Sportka, Jawa 350 typ 362 California a Jawa 350 typ 633 Bizon.
Pro správné zapojení proto nestačí použít obecné schéma pro libovolnou Jawu 350. Rozhodující je typ motocyklu, provedení elektroinstalace, použitá spínací skříňka, dynamo, relé, zapalování, světla a případné pozdější úpravy kabeláže.
< h2>Jak určit správné schéma pro Jawu 350V přehledu elektrických materiálů jsou mezi motocykly Jawa 350 uvedeny Jawa 350 typ 12, Jawa 350 typ 18, Jawa 350 typ 18 pozdější konstrukce, Jawa 350 typ 354, Jawa - ČZ 350 typ 354/03, Jawa 350 typ 354/6, Jawa 350 typ 360, Jawa 350 typ 360/1, Jawa 350 typ 361, Jawa 350 typ 361/5, Jawa 350 typ 362, Jawa 350 typ 573 Super Sport, Jawa 350 typ 575/01 terénní, Jawa 350 typ 575/02, Jawa 350 typ 633, Jawa 350 typ 638, Jawa 350 typ 639 a Jawa 350 typ 640.
Jawa 350 typ 12 je v přehledu označena jako Pérák. Jawa 350 typ 354 je uvedena jako Kývačka, Jawa 350 typ 354/6 jako Panelka, Jawa 350 typ 360 jako Panelka, Jawa 350 typ 360/1 jako AUTOMATIK, Jawa 350 typ 361 jako Sportka, Jawa 350 typ 361/5 jako CALIFORNIA a Jawa 350 typ 362 jako CALIFORNIA.
| Typ motocyklu | Označení nebo hovorový název |
|---|---|
| Jawa 350 typ 12 | Pérák |
| Jawa 350 typ 18 | |
| Jawa 350 typ 18 pozdější konstrukce | |
| Jawa 350 typ 354 | Kývačka |
| Jawa - ČZ 350 typ 354/03 | Kývačka |
| Jawa 350 typ 354/6 | Panelka |
| Jawa 350 typ 360 | Panelka |
| Jawa 350 typ 360/1 | AUTOMATIK |
| Jawa 350 typ 361 | Sportka |
| Jawa 350 typ 361/5 | CALIFORNIA |
| Jawa 350 typ 362 | CALIFORNIA |
| Jawa 350 typ 633 | Bizon |
Materiály k elektrice Jawa
V technické sekci jsou mezi elektrickými materiály uvedeny Schéma Jawa 350/640, Jawa-ČZ 350 typ 354/03 zapojení elektriky vč. barev, Dílenská příručka pro jednocívkové relé PAL, Návod na záměnu jednocívkového relé dvoucívkovým a Elektrická schémata 353, 638, 640, babeta, Vape.
Pro starší motocykly je významné zejména zapojení Jawa-ČZ 350 typ 354/03 včetně barev. Při opravě nebo obnově elektroinstalace může pomoci také dílenská příručka pro jednocívkové relé PAL a návod na záměnu jednocívkového relé dvoucívkovým.
Elektrické části, které je třeba ve schématu sledovat
Elektrická část motocyklu Jawa 350 souvisí s položkami elektro, světla, spínačka a zapalování. Při porovnávání schématu s motocyklem je proto nutné sledovat nejen vodiče, ale také umístění a provedení jednotlivých elektrických součástí.
Samostatnou pozornost vyžadují světla, spínací skříňka, zapalování, relé a související kabeláž. U starších motocyklů může být skutečné zapojení odlišné od původního schématu v důsledku oprav, výměny součástí nebo pozdější úpravy elektroinstalace.
- elektroinstalace;
- světla;
- spínačka;
- zapalování;
- jednocívkové relé PAL;
- dvoucívkové relé;
- barevné značení vodičů;
- kompletní elektrická kabeláž;
- elektro součástky.
Schéma Jawa-ČZ 350 typ 354/03
Jawa-ČZ 350 typ 354/03 zapojení elektriky vč. barev je v technickém přehledu uvedeno jako samostatný materiál. Barevné zapojení usnadňuje přiřazení vodičů k jednotlivým obvodům a kontrolu, zda odpovídá provedení motocyklu.
Schéma je třeba porovnat s konkrétním motocyklem, protože v přehledu jsou vedle typu 354/03 uvedeny také Jawa 350 typ 354, Jawa 350 typ 354/6 a další varianty. Samotné označení Jawa 350 proto nemusí přesně určit správné elektrické zapojení.
Relé PAL a změny v elektrickém zapojení
Dílenská příručka pro jednocívkové relé PAL a návod na záměnu jednocívkového relé dvoucívkovým se vztahují k odlišným způsobům řešení elektrické soustavy. Při použití jiného typu relé se nemění pouze samotný díl, ale je nutné ověřit také odpovídající zapojení vodičů.
Při opravě je proto vhodné určit, zda motocykl používá jednocívkové relé PAL, nebo zda bylo původní relé nahrazeno dvoucívkovým. Schéma musí odpovídat skutečně namontovaným součástem, nikoli pouze typu uvedenému v dokladech motocyklu.
Dokumentace a kopie schémat
Dobová dokumentace může být dostupná jako originální schéma nebo jako nově vytištěná černobílá kopie. U jedné nabídky bylo uvedeno: Schéma dle foto originální dobové formát A5.
Popis takové kopie uváděl, že jde o nově vytištěnou černobílou kopii, neořezanou brožuru - sešit, sešitý jen sponami. Kopírováno podle originálu, text s neaktuálními a z pohledu údržbářko-opravárenského nadbytečnými informacemi nemusí být přenesen.
U starých předloh může být kvalita přepisu omezená, protože jde o kopírování starých a notně používaných příruček, nikoliv nově přepsaný text. V některých případech jde ještě o text psaný strojem.
Taková kopie neslouží jako plnohodnotná knížka ke čtení, ale jen jako částečná náhrada za již těžko sehnatelnou původní knížku. Některá sdělení či obrázky nemusí být rozluštitelné a kvalita přetisku nemusí zaručit úplnou čitelnost všech detailů.
Jak postupovat při čtení schématu
- Určete přesný typ motocyklu, například Jawa 350 typ 354, typ 360 nebo typ 362.
- Ověřte, zda jde o původní, nebo pozdější konstrukční provedení.
- Porovnejte spínací skříňku, relé, zapalování a světla se schématem.
- Zkontrolujte barevné značení vodičů, pokud je ve schématu uvedeno.
- Porovnejte schéma s fyzickým vedením kabeláže na motocyklu.
- Samostatně ověřte zapojení jednocívkového nebo dvoucívkového relé.
- Při rozdílech mezi schématem a motocyklem nejprve zvažte pozdější opravu nebo úpravu elektroinstalace.
Při kontrole elektriky je důležité rozlišit původní zapojení od skutečného stavu konkrétního motocyklu. U renovovaných nebo opakovaně opravovaných strojů nemusí barvy vodičů, typ relé ani vedení kabeláže přesně odpovídat dobové dokumentaci.
Další schémata Jawa 350
V přehledu jsou uvedena také elektrická schémata pro Jawa 350/640 a pro typy 353, 638 a 640. Tato schémata se týkají jiných konstrukčních řad než starší Jawa 350 OHV, proto je nelze bez ověření automaticky použít pro předválečný nebo starší model.
Mezi další uvedené materiály patří Schéma Jawa 350/640 a Elektrická schémata 353, 638, 640, babeta, Vape. Jejich využití závisí na konkrétním typu motocyklu a na tom, zda odpovídají použité elektroinstalaci.
Collinova laboratoř: Schémata
Elektrická schémata v přehledu motocyklů Jawa
Tabulka typů zahrnuje vedle motocyklů Jawa 350 také Jawa 250 typ 10 Pérák, Jawa 250 typ 11, Jawa - ČZ 250 typ 353-03, Jawa 250 typ 353 / 3,4 Kývačka, Jawa 250 typ 559 Panelka, Jawa 250 typ 590 Sportka, Jawa 250 typ 592 Panelka a Jawa 250 typ 633 Vodník.
U motocyklů Jawa 350 jsou dále uvedeny Jawa 350 typ 638, Jawa 350 typ 639 a Jawa 350 typ 640 bez doplněného hovorového názvu. Tyto typy je třeba odlišovat od starších modelů Jawa 350 OHV a od řad Jawa 350 typ 354, 360, 361 a 362.
| Skupina | Uvedené typy |
|---|---|
| Starší Jawa 350 | Jawa 350 typ 12, Jawa 350 typ 18, Jawa 350 typ 18 pozdější konstrukce |
| Kývačka | Jawa 350 typ 354, Jawa - ČZ 350 typ 354/03 |
| Panelka | Jawa 350 typ 354/6, Jawa 350 typ 360 |
| Automatik | Jawa 350 typ 360/1 |
| Sportka | Jawa 350 typ 361 |
| California | Jawa 350 typ 361/5, Jawa 350 typ 362 |
| Bizon | Jawa 350 typ 633 |
| Novější typy | Jawa 350 typ 638, Jawa 350 typ 639, Jawa 350 typ 640 |
Co ověřit před zapojením
Před zapojením elektroinstalace ověřte typ motocyklu, konkrétní provedení, stav kabeláže a skutečně použité elektrické součásti. Zvláštní pozornost věnujte spínačce, zapalování, světlům a relé.
Pokud dokumentace uvádí barevné vodiče, používejte barvy pouze jako pomocný orientační údaj a současně kontrolujte zapojení podle svorek a elektrických obvodů. U kopírované nebo špatně čitelné dokumentace nemusí být všechny obrázky a texty dokonale rozpoznatelné.
Nejspolehlivější je vybrat schéma podle přesného typového označení a následně ho porovnat s konkrétním stavem motocyklu. Pro Jawa-ČZ 350 typ 354/03 je k dispozici zapojení elektriky včetně barev, zatímco pro jiné typy Jawa 350 je nutné použít odpovídající dokumentaci uvedenou pro danou konstrukci.
