U Dacie Logan 2007 se střešní příčníky upevňují podle typu střechy a konkrétní karoserie: u vozidel s klasickými podélníky, tedy hagusy, se používají patky nasazené přímo na podélné nosiče. Střešní nosiče pro osobní automobily se skládají z tyčí a montážního kitu pro konkrétní model vozidla.

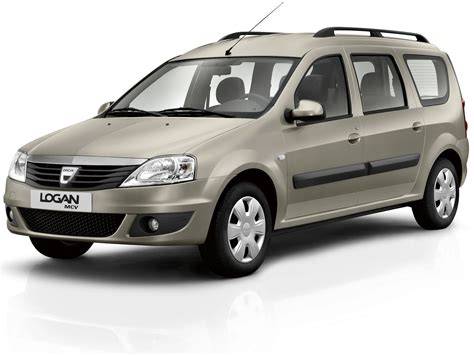

Pro Dacii Logan MCV vyrobenou v letech 2007-2012 s podélníky je určena například sestava se čtyřmi uzamykatelnými patkami a dvojicí hliníkových tyčí. Příčník na podélné ližiny v hliníkovém provedení je univerzální a nosič je uzamykatelný.
Jaký typ uchycení Dacia Logan 2007 používá
Nejdříve ověřte, zda má vůz klasické podélníky, nebo modulární střešní nosiče. Dacia Logan MCV 2007-2012 s podélníky používá příčníky upevněné na klasické podélné nosiče, tedy na hagusy.
Pokud je vozidlo příslušně vybaveno, můžete převážet další zavazadla nebo zařízení (nosič kol, nosič lyží apod.): na střešním nosiči; střešním příčníku upevněném na podélném střešním nosiči 10; přímo na podélném střešním nosiči.
Je zakázáno montovat podélné tyče střešního nosiče na vozidla, která jimi nebyla původně vybavena. Jsou-li originální střešní tyče homologované našim technickým oddělením dodány spolu se šrouby, používejte pro upevnění tyčí na vozidlo pouze tyto šrouby.
Co potřebujete k montáži
Střešní nosiče Dacia Logan 2007-2012 MCV na podélníky neboli hagusy se skládají z tyčí a montážního kitu pro konkrétní model vozidla. Univerzální nosné patky HV0013 jsou uzamykatelné patky pro střešní nosiče na vozy DACIA Logan MCV 2007-2012 VAN s podélníky (hagusy).
- 2x WING PROFILE tyče délky 108 cm
- 4x zamykatelné patky Hakr 0013
- 2x klíče na uzamknutí nosiče
- 1x klíč na utahování
- 1x montážní schéma
Snadná montáž pomocí imbus klíče, který je součástí balení balení obsahuje 4 patky s klíčem. T-drážka 20 mm vám pomůže využít kompletní délky tyče a tím pádem i snadnější uchycení vašeho nákladu.
T-drážka je kompatibilní se všemi výrobky nejen firmy HAKR, které mají možnost použití T-adaptéru 20 mm. Tyče navíc také disponují T-drážkou pro snadnou montáž příslušenství pomocí T-adaptérů.
Postup montáže příčníků na podélníky
Ověřte, že jsou podélníky na střeše vozidla pevné, čisté a bez nečistot v místech, kde budou dosedat patky.
Rozložte obě tyče, čtyři patky a montážní klíč a zkontrolujte, zda odpovídají vybavení vozidla.
Nasaďte patky na konce příčníků podle montážního schématu.
Příčníky položte přes podélníky a nastavte jejich polohu tak, aby byly rovnoběžné a rovnoměrně podepřené.
Patky přiložte k podélníkům a postupně je utahujte na obou stranách.
Zkontrolujte, že příčník neleží šikmo a že patky dosedají na podélníky celou určenou plochou.
Po utažení uzamkněte patky přiloženými klíči.
Uchopte příčník a ověřte, zda se neposouvá dopředu, dozadu ani do stran.
Střešní nosiče namontujete během několika málo minut. Nepotřebujete k tomu žádné nářadí, vše potřebné je součástí balení.
Správné rozmístění a dotažení
Oba příčníky musí být umístěné rovnoběžně a jejich patky musí být na podélnících zajištěné stejnou měrou. Náklad rozložte rovnoměrně mezi oba příčníky a nepřekračujte limit stanovený pro vozidlo ani pro konkrétní nosič.
Zkontrolujte, zda jsou předměty nebo příslušenství (nosič kol, střešní box atd.) namontované na modulárních střešních nosičích ve správné poloze, zda jsou rovnoměrně rozmístěné a zajištěné. Před použitím dveří zavazadlového prostoru zkontrolujte předměty a/nebo příslušenství (nosič jízdních kol, střešní box atd.) namontované na střešních tyčích: musí být správně umístěné a zajištěné a nesmí bránit správné funkci dveří zavazadlového prostoru.
K dveřím zavazadlového prostoru je zakázáno připevňovat jakákoli nosná zařízení (nosiče jízdních kol, zavazadlové boxy apod.). Potřebujete-li na vozidlo nosič, obraťte se na autorizovaný servis.
Nosnost a rychlost
| Parametr | Hodnota |
|---|---|
| Maximální zátěž sestavy | 100 kg |
| Maximální rychlost | 130 km/h |
| Délka tyčí | 1080 mm |
| Šířka tyče | 74 mm |
| Výška tyče | 29 mm |
| Šířka T-drážky | 20 mm |
| Hmotnost sestavy | 3,4 kg |
Maximální hmotnost na každý střešní nosič: 40 kg, rovnoměrně rozložených (80 kg na oba střešní nosiče). U konkrétního příslušenství a vozidla se řiďte vždy nižší uvedenou nosností.
Díky vnitřní struktuře hliníkového profilu snesou příčníky maximální zátěž až 100kg během jízdy. Při statické zátěži, kdy auto není v pohybu lze příčníky použít i pro autostany pro až 4 dospělé osoby.
Střešní nosiče v příčné poloze mají maximální rychlost omezenou na 130 km/h. U sestavy pro Dacii Logan MCV 2007-2012 je jako maximální rychlost uvedeno 130 km/h.
Aerodynamické tyče Wing Profile
Inovovaný střešní nosič značky Hakr s tyčemi Wing Profile má aerodynamický tvar tyčí, který usměrňuje proudění vzduchu a tím snižuje hluk a vzduchový odpor. Nižší odpor vzduchu má vliv především na nižší spotřebu paliva.
Tyče HAKR WING PROFILE vynikají oproti standardním ALU tyčím sníženou hlučností díky tvaru leteckého křídla. Navíc oceníte mírně sníženou spotřebu paliva a atraktivní vzhled.
Nová generace hliníkových příčníků s vylepšenými aerodynamickými vlastnostmi délky 108 cm využijete na tento model, který má na střeše klasické hagusy (podélníky). Během jízdy také oceníte, že jsou minimálně hlučné.
Bezpečnostní kontrola před jízdou
Ověřte si, že jsou oba modulární střešní nosiče správně umístěny a zajištěny. U příčníků na klasických podélnících zkontrolujte zejména dotažení všech patek, správné uzamčení a stabilitu obou tyčí.
- zkontrolujte, zda se příčníky neposouvají po podélnících;
- ověřte, zda jsou patky správně nasazené a dotažené;
- zkontrolujte, zda je náklad rovnoměrně rozložený;
- zajistěte všechny popruhy, držáky a kryty;
- ověřte, že náklad nepřekáží dveřím zavazadlového prostoru;
- zkontrolujte, zda náklad nezakrývá světla, registrační značku nebo výhled.
Během cesty zkontrolujte instalaci a utáhněte šrouby přibližně každých 500 km. Při prvních kilometrech po montáži je vhodné kontrolovat upevnění častěji, zejména po přepravě těžšího nebo objemného nákladu.
Co dělat, když příčníky nepoužíváte
Pokud nosiče nevyužíváte v příčné poloze, namontujte je zpět do polohy podélně. Snížíte tím spotřebu paliva a zbavíte se hlučnosti způsobené prouděním vzduchu.
Je přísně zakázáno mít střešní tyče v příčné poloze (nosná poloha), pokud jedete s vozidlem do myčky používající kartáčové čistění.
Modulární střešní nosiče
Pokud je vozidlo tímto zařízením vybaveno, máte možnost střešní nosiče umístit buď do podélné, nebo do příčné polohy. Pro umístění tyčí do příčné polohy odepněte otočné kryty 1 a umístěte je do svislé polohy (pohyb A).
Povolte šrouby 2 pomocí momentového klíče 7 umístěného v odkládací schránce. Zvedněte nosiče 3 a 4 a nasaďte je do příčné polohy 5.
Za tím účelem umístěte tyč 3 (pohyb B) do přední polohy a poté umístěte tyč 4 (pohyb C) do zadní polohy. Ujistěte se, že nosiče 3 a 4 jsou správně umístěny a, podle vybavení vozidla, zda odpovídají směru uvedenému na každé značce 6 na úchytech na obou koncích nosičů.
Pomocí přípravku 7 utáhněte šrouby 2: značky D a E nacházející se na nástroji jsou posunuté (značka 8). Co nejvíce utáhněte šrouby 2 pomocí nástroje 7, dokud značky D a E nacházející se na nástroji 7 nebudou rovnoběžné (značka 9).
Znovu připněte otočné kryty 1. Nosič 3 a 4 nejsou zaměnitelné.
Modulární střešní nosiče původně namontovalo a schválilo naše technické oddělení. Jsou dodávány společně se šrouby 2 a nástrojem 7. Nástroje se musí používat výhradně k připevnění střešních nosičů na vozidlo.
V případě ztráty kontaktujte autorizovaného prodejce, který vám šrouby 2 a nástroj 7 dodá.
Volba tyčí a patek pro Dacii Logan
Hliníkové tyče jsou lehké, designové a mají T-drážku 20 mm. Eloxovaný hliníkový profil umožňuje využít kompletní délku tyče a usnadňuje uchycení nákladu.
Střešní nosiče Hakr s tyčemi Wing Profile je možné objednat ve dvou barevných variantách: Stříbrné nebo černé. Plastové odklápěcí krytky umožňují snadný přístup k T-drážce, která je kompatibilní nejen se všemi výrobky HAKR, ale i s jinými výrobky s T-adaptérem 20mm.
Alternativou jsou ocelové tyče CRUZ Lane, jejichž profil je potažen vysoce kvalitními polymery, které zvyšují jeho ochranu a odolnost. Střešní tyče CRUZ Lane jsou odolné a mají účinnou antikorozní ochranu.
Střešní tyče CRUZ Lane se používají v kombinaci s patkami CRUZ FIX. Jejich nosnost je do 75 kg, délka 110 cm a profil 30 × 20 mm.
Výrobek splňuje přísné evropské normy, byl testován a schválen německým institutem TÜV SÜD, od kterého získal certifikát. Nosiče Hakr splňují atesty City Crash Test dle norem ISO/PAS 11154:2006.
