Spojka řetězu žaluzií pro 3D tisk: konstrukce, rozměry a bezpečné použití

Spojka řetězu k žaluziím je praktický plastový díl určený ke spojení dvou konců ovládacího řetízku žaluzií. Umožňuje snadnou opravu přetrženého řetízku nebo jeho prodloužení.

Při návrhu spojky řetězu žaluzií pro 3D tisk je důležité zohlednit průměr kuliček, rozměry původního dílu, způsob zacvaknutí a bezpečnost při používání. Díky jednoduchému zacvakávacímu mechanismu zajišťuje pevné spojení a bezproblémové ovládání žaluzií.

Co je spojka řetězu žaluzií

Spojka řetězu k žaluziím je praktický plastový díl určený ke spojení dvou konců ovládacího řetízku žaluzií. Slouží k opravě přetrženého řetízku, jeho prodloužení nebo vytvoření uzavřené smyčky potřebné k ovládání žaluzií.

Nejrozšířenější způsob ovládání žaluzií představuje právě kuličkový řetízek. Řetízek lze bez problému zkrátit na potřebnou délku nůžkami.

Rozměry a materiál spojky

Běžná spojka řetězu k žaluziím má rozměr 17 x 7 mm a hmotnost přibližně 1 gram. Je vyrobena z plastu a balíček obsahuje jeden kus.

Tyto rozměry mohou sloužit jako výchozí hodnota při modelování spojky pro 3D tisk. Před vytvořením modelu je však nutné ověřit skutečné rozměry konkrétního řetízku a původní spojky, protože jednotlivé mechanismy se mohou lišit.

Průměr kuliček řetízku

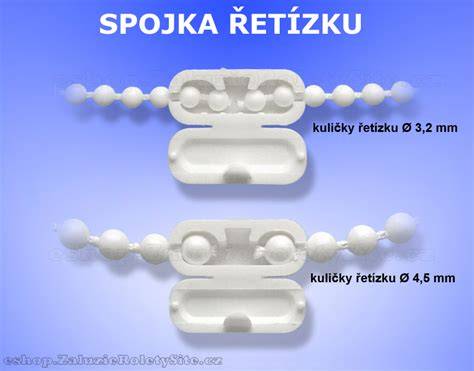

Bezpečnostní spojka ovládacích řetízků žaluzií a rolet je určena pro spojení řetízků s průměrem kuliček 3,2 mm i řetízků s průměrem kuliček 4,5 mm.

Při 3D tisku je průměr kuliček jedním z nejdůležitějších rozměrů. Otvory a vnitřní vedení spojky musí umožnit průchod kuliček, ale současně musí zabránit samovolnému rozpojení při běžném ovládání žaluzií.

Před tiskem proto změřte průměr kuliček, rozteč mezi jejich středy a průměr spojovacích otvorů. Pokud je otvor příliš malý, řetízek se bude zadrhávat nebo se do spojky vůbec nevejde, zatímco příliš velký otvor může vést k vypadávání kuliček.

Jak má fungovat spojka vytištěná na 3D tiskárně

Základní princip spočívá v zasunutí obou konců řetízku do těla spojky a jejich zajištění zacvakávacím mechanismem. Spojka musí udržet řetízek při běžném tahu a zároveň umožnit plynulý průchod kuliček přes spojovací díl.

Jednoduchý zacvakávací mechanismus zajišťuje pevné spojení a bezproblémové ovládání žaluzií. U 3D tištěné součásti je nutné věnovat pozornost pružnosti materiálu, přesnosti tisku a orientaci modelu na tiskové podložce.

Vnitřní část spojky by měla být navržena tak, aby v ní nezůstávaly ostré hrany, převisy nebo zbytky podpěr. Tyto nedostatky mohou zvyšovat odpor při pohybu řetízku a urychlit opotřebení plastových kuliček.

Postup opravy nebo prodloužení řetízku

1. Prohlédněte řetízek a zjistěte, zda je poškozený pouze spojovací díl, nebo také samotné kuličky a spojovací články.
2. Odstraňte poškozenou část řetízku, pokud brání správnému zasunutí konců do spojky.
3. Upravte délku řetízku podle potřeby, protože řetízek lze bez problému zkrátit na potřebnou délku nůžkami.
4. Zasuňte oba konce řetízku do spojky tak, aby kuličky správně zapadly do vnitřního vedení.
5. Uzavřete spojku a zkontrolujte, zda zacvakávací mechanismus drží v celé šířce.
6. Několikrát pomalu otočte řetízkem přes ovládací mechanismus žaluzie.
7. Pokud se řetízek zadrhává, spojku znovu rozeberte a zkontrolujte její vnitřní rozměry, otřepy a správné usazení kuliček.

Pokud měníte řetízek a spojku řetízku u žaluzie, doporučujeme při jedné operaci vyměnit také silonovou strunu a fixační kolíčky.

3D tisk spojky řetězu žaluzií

Pro výrobu spojky na 3D tiskárně je nutné nejprve vytvořit přesný model podle skutečného řetízku. Rozměr 17 x 7 mm může sloužit jako orientační vnější velikost, ale výsledný model musí respektovat konkrétní tvar zacvakávacího mechanismu a vnitřního vedení.

Při modelování připravte zejména průchozí kanály pro kuličky, boční stěny, západky a dosedací plochy. Západky musí být dostatečně pružné, aby se při sestavení neulomily, ale zároveň dostatečně pevné, aby spojka při běžném ovládání zůstala uzavřená.

U malých součástí může mít význam přesnost trysky, výška vrstvy a správné chlazení. Vnitřní otvor, západky a drobné rohy se tisknou přesněji při menší výšce vrstvy, protože spojka obsahuje malé funkční prvky.

Vhodný materiál pro tisk

Spojka řetězu žaluzií je plastový díl, proto je při výběru tiskového materiálu důležitá především pevnost, pružnost a odolnost proti opakovanému zacvakávání. Materiál musí vydržet běžné namáhání při ovládání řetízku a nesmí se snadno lámat v místě západek.

Příliš křehký výtisk může při prvním nasazení prasknout. Příliš měkký materiál může naopak způsobit, že se spojka bude při tahu otevírat nebo že se vnitřní vedení rychle deformuje.

Orientace modelu a kvalita tisku

Orientace spojky na tiskové podložce ovlivňuje pevnost západek i kvalitu vnitřních otvorů. Funkční části by měly být vytištěny tak, aby vrstvy co nejlépe odolávaly směru tahu při ovládání žaluzie.

Po vytištění odstraňte případné otřepy a zkontrolujte všechny hrany, kterými procházejí kuličky. Spojka musí umožnit plynulý pohyb řetízku bez výrazného tření a bez zasekávání.

Kontrola správné funkce

Po sestavení zkontrolujte, zda je řetízek ve spojce usazený souměrně a zda se obě části nacházejí ve stejné rovině. Nesprávně vložený řetízek může způsobit šikmý chod, zvýšený odpor nebo rozpojení spojky.

Nejprve vyzkoušejte pohyb bez prudkého tahu. Potom několikrát ovládejte žaluzie v celém dostupném rozsahu a sledujte, zda se spojka nezachytává v převodu nebo ve vedení řetízku.

Pokud se při ovládání objeví výrazný odpor, řetízek se začne naklánět nebo spojka praskne, přestaňte mechanismus používat a zkontrolujte rozměry, orientaci kuliček a stav samotného ovládacího mechanismu.

Bezpečnostní spojka a 3D tištěná spojka

Bezpečnostní spojka zajistí rozpojení při působení váhy nad cca 6 kg. Po rozpojení lze spojku opět spojit.

Spojky snižují nebezpečí uškrcení dětí na smyčkách řetízků. Slouží ke zvýšení bezpečnosti dětí a snížení nebezpečí uškrcení na smyčkách ovládacích řetízků.

Při návrhu náhrady pro 3D tisk je důležité rozlišovat běžnou pevnou spojku a bezpečnostní spojku. Pevná spojka má řetízek udržet spojený při ovládání, zatímco bezpečnostní spojka má při působení nadměrné síly umožnit rozpojení.

Pokud má vytištěný díl plnit bezpečnostní funkci, nelze tuto vlastnost předpokládat pouze podle vzhledu nebo rozměru. Mechanismus musí být ověřený při odpovídajícím zatížení a nesmí vytvářet falešný pocit bezpečí.

Nejčastější chyby při výrobě

• Nesprávný průměr otvorů: Kuličky se nemohou volně pohybovat, nebo naopak ze spojky vypadávají.
• Nesprávná rozteč: Řetízek se ve spojce vychyluje a při průchodu přes převod se zadrhává.
• Příliš tenké západky: Západky se mohou při zacvaknutí ulomit.
• Příliš tuhé západky: Spojku nelze bezpečně uzavřít bez poškození.
• Ostré hrany: Mohou zvyšovat tření a poškozovat řetízek.
• Nedostatečné odstranění podpěr: Zbytky materiálu mohou bránit správnému dosednutí obou částí.
• Ignorování stavu ostatních dílů: Problém nemusí být pouze ve spojce, protože poškozený může být také řetízek, silonová struna nebo fixační kolíčky.

Další díly související s opravou žaluzií

Při opravě řetízku se mohou hodit také další náhradní díly k žaluziím, například doraz kuličkových řetízků, převod nebo vedení řetízku žaluzie, dutý šroubek do dřevěných oken, krytka odvodňovacích otvorů rámů, hruška ovládacího provázku, koncovka ovládací tyčky nebo spojka řetízku vertikální žaluzie.

Pokud nový řetízek a spojka nevyřeší problém s ovládáním, je vhodné zkontrolovat také převod, vedení řetízku a upevnění ostatních částí. Vadný převod může způsobovat podobné projevy jako nevhodně vytištěná spojka.

Rozdíl mezi spojkou řetězu a dalšími náhradními díly

Spojka řetězu slouží ke spojení dvou konců kuličkového řetízku. Převod nebo vedení řetízku žaluzie zajišťuje správný přenos pohybu a vedení řetízku v ovládacím mechanismu. Doraz kuličkového řetízku omezuje jeho polohu a koncovka ovládací tyčky patří k jinému typu ovládání.

Správný náhradní díl proto vybírejte podle části mechanismu, která je poškozená. Samotná spojka nemůže nahradit převod, vedení řetízku, silonovou strunu ani fixační kolíčky.

Praktické použití v domácnosti

Spojka je vhodná zejména pro opravu přetrženého řetízku, jeho prodloužení nebo vytvoření nové uzavřené smyčky. Díky malým rozměrům a nízké hmotnosti přibližně 1 gram nepředstavuje při správném použití výrazné zatížení ovládacího mechanismu.

Pro každou konkrétní žaluzii je však nutné ověřit kompatibilitu podle typu řetízku, průměru kuliček a konstrukce převodu. Spojka určená pro řetízek s průměrem kuliček 3,2 mm nemusí správně fungovat s jiným provedením řetízku, pokud nejsou rozměry shodné.
