Rychloupínač lopaty UNC 750: použití, kompatibilita a technické požadavky

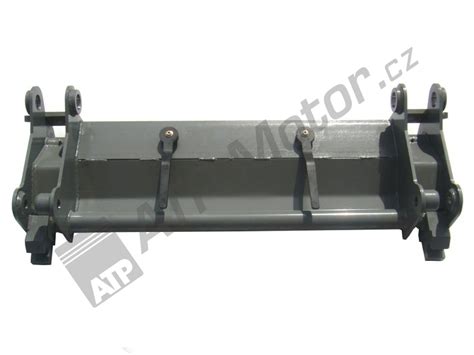

Rychloupínač lopaty pro UNC 750 slouží k rychlému připojení a odpojení lopaty nebo jiného přídavného zařízení bez nutnosti opakovaně demontovat čepy. Pro správnou volbu je nutné ověřit typ stroje, rozteč a průměr čepů, konstrukci upínače a kompatibilitu s konkrétní lopatou nebo adaptérem.

UNC 750 je uváděn mezi stroji, pro které lze použít rychloupínací adaptér na podkop UNC060, 750, Locust 903 JCB. Rychloupínače pro UNC a Locust se v dostupných nabídkách objevují také jako zesílené provedení pro náročné podmínky, přičemž některé konstrukce používají ocel o tloušťce 8 mm, zesílenou zajišťovací páku a čep a samomazná pouzdra.

K čemu rychloupínač slouží

Rychloupínač je mezikus mezi výložníkem nakladače a přídavným zařízením. Umožňuje připojit lopatu, podkop nebo jiné kompatibilní nářadí bez zdlouhavého přehazování čepů.

Adaptér se začepuje do podkopu a následně můžete podkop používat na kterémkoli UNC, novotném nebo locustu, bez nutnosti přehazování čepů, jednoduše podkop naberete a zajistíte potočením páky vašeho rych .

Rychloupínací systém je určen především pro situace, kdy se na jednom stroji střídá více druhů příslušenství. Vedle základní lopaty může jít o zubovou lopatu, míchací lopatu, paletizační vidle nebo další přídavná zařízení.

Kompatibilita UNC 750 a Locust

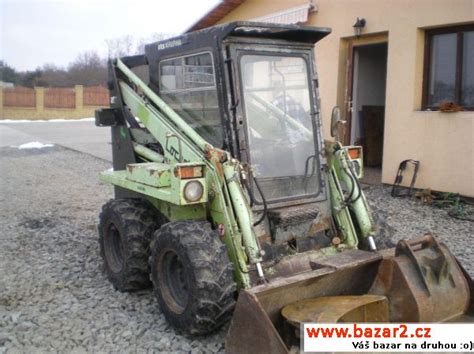

Univerzální čelní nakladač Locust 750 je určený pro nakládání, hrnutí, přemísťování hornin tříd 1 až 4 pomocí základní lopaty a na těžení hornin, kopání úzkých rýh, vrtání jam v horninách 1. až 2. Tř.

Rychloupínací adaptér na podkop je uváděn pro UNC060, 750, Locust 903 JCB. Z toho vyplývá, že označení UNC 750 nemusí samo o sobě určit všechny rozměry upnutí, a před montáží je nutné porovnat skutečné rozměry konkrétního stroje a příslušenství.

Rychloupínače se v nabídkách označují také pro stroje UNC 060, Locust, Bobek Novotný, UNC 061, Detvan a další smykem řízené nakladače. Označení stroje proto vždy doplňte kontrolou mechanického provedení, protože samotný název rychloupínače nezaručuje shodu všech čepů a dosedacích ploch.

Provedení rychloupínače

Zesílená konstrukce

Zesílený rychloupínač na UNC 060, Locust, Bobek Novotný je vyroben z 8mm hrubé pevnostní oceli, má zesílené provedení zajišťovací páky a čepu.

Rychloupínače pro smykem řízený nakladač UNC 060 jsou z 8mm silné pevnostní oceli, mají nové zesílené provedení zajišťovací páky a čepu.

Zesílené a vyztužené provedení je uváděno jako určené do nejtěžších podmínek. Rychloupínač je také zesílený.

Takové provedení může být vhodné při práci s těžší zeminou, kamenivem, stavební sutí nebo při demoličních pracích, avšak rozhodující je vždy nosnost konkrétního nakladače a přípustné zatížení výložníku.

Pouzdra, čepy a zajištění

V rychloupínačích jsou samomazná teflonová pouzdra Caterpillar.

V rychloupínačích jsou samomazná kompozitní pouzdra Caterpillar.

Mezi uváděné součásti rychloupínače a souvisejících dílů patří také čepy, pouzdra, bronzové pouzdro, zajišťovací páka a mezikus.

Právě stav čepů, pouzder a zajišťovacího mechanismu má zásadní vliv na bezpečné spojení lopaty s výložníkem. Nadměrná vůle, deformace nebo neúplné zajištění mohou vést k pohybu přídavného zařízení při práci.

Vhodné lopaty pro UNC 750

Pro nakladače Locust a UNC 060 je nabízena zubová lopata pro smykové nakladače s břitem Hardox 450.

Tvarem a rozměry je Locust zubová lopata shodná se základní lopatou, ale pro ulehčení dobývání slehlé zeminy je vybavena zuby.

Tato zubová lopata je primárně určená na těžbu, nabírání, přemísťování hornin o objemové hmotnosti do 1.800 kg/m3, jako např. drcený kámen, štěrk, bauxit, škvára mokrá a tak i na odklízení materiálu při demolicích.

Je také vhodná pro dobývání slehlé zeminy. Je vhodná např. pro nakládání štěrku, drceného kamene, stavební suti apod.

Rozměrové varianty zubové lopaty

Technická specifikace uvádí šíři lopaty 1.740 mm, vysýpací úhel 43°, jmenovitý objem lopaty 0,375 m3, navršený objem lopaty 0,45 m3, hmotnost lopaty 177 kg a nosnost lopaty 750 kg.

Další uvedené technické parametry zubové lopaty jsou provozní hmotnost 234 / 239 / 246 kg, pracovní šíře 1.730 / 1.780 / 1.830 mm, nosnost dle nakladače a objem 410 / 420 / 440 litry.

Kontrola kompatibility před montáží

Před pořízením rychloupínače je nutné změřit průměr čepů, jejich vzájemnou rozteč, šířku uložení, tvar háků a polohu zajišťovacího mechanismu. Stejně důležité je ověřit, zda je rychloupínač určen pro konkrétní provedení výložníku UNC 750.

Ověřit je třeba také pracovní hmotnost rychloupínače a přídavného zařízení. Vyšší hmotnost adaptéru snižuje užitečnou nosnost stroje a může ovlivnit stabilitu nakladače při zdvihu.

Rychloupínač musí být kompatibilní nejen se strojem, ale i s lopatou. Mechanické spojení musí umožnit úplné dosednutí čepů a spolehlivé zajištění bez nadměrné vůle.

• ověřte označení stroje UNC 750 a skutečné provedení výložníku;
• změřte průměr a rozteč čepů;
• zkontrolujte šířku uložení a tvar dosedacích ploch;
• porovnejte rychloupínač s uchycením konkrétní lopaty;
• ověřte celkovou hmotnost lopaty, adaptéru a nákladu;
• zkontrolujte stav čepů, pouzder, páky a zajišťovacího čepu;
• před zahájením práce ověřte úplné mechanické zajištění.

Rychloupínač a adaptéry EURO

Pro stroje UNC, Locust a Bobek Novotný existují také adaptéry umožňující používat přídavná zařízení s EURO traktorovým upínáním, které mají čelní nakladače traktorů.

Adaptér naberete do rychloupínače stroje UNC.

Adaptér na rychloupínač s EURO upínáním smykem řízených nakladačů, jako je např. Bobcat, umožňuje upnutí přídavného zařízení Locust.

Adaptér na rychloupínač s EURO upínáním čelních nakladačů je uváděn s možností upnutí přídavného zařízení Locust, UNC 060.

EURO adaptér rozšiřuje možnosti využití stroje, ale současně vytváří další spoj mezi nakladačem a nářadím. Proto je nutné posoudit jeho vlastní hmotnost, konstrukční pevnost a správné zajištění v rychloupínači.

Další zařízení kompatibilní s upínáním UNC a Locust

Vedle zubové lopaty se pro nakladače Locust a UNC objevují také paletizační vidle, míchací lopata, prosévací lopata, hydraulické nářadí a další přídavná zařízení.

Použité paletizační vidle pro nakladače Locust a UNC060 mají délku vidlic 120 cm a zvýšený ochranný rám.

Míchací lopata má spodní výpust, elektroventil, rychloupínač Locust, Novotný, UNC, šířku lopaty 1640mm, pracovní objem 0,3 m3, potřebný průtok oleje 60-80L/min., max. tlak oleje 210 bar a hmotnost 380 kg.

Použitá prosévací lopata má upínání pro Locust / UNC 060, frakci 0 - 30 mm, objem lopaty 300 lit. a hmotnost 505 kg.

U hydraulického nářadí je kromě mechanického upnutí nutné zkontrolovat také průtok oleje, pracovní tlak a případné elektrické nebo hydraulické propojení. Samotná shoda rychloupínače proto nemusí znamenat okamžitou provozní kompatibilitu celého zařízení.

Bezpečné používání

Před každým použitím zkontrolujte, zda zajišťovací páka nebo jiný uzamykací mechanismus skutečně dosedá do pracovní polohy. Lopatu po připojení lehce nadzvedněte a vyzkoušejte její spojení bez osoby v nebezpečném prostoru.

Pravidelně kontrolujte čepy, pouzdra, svary a deformace bočních částí rychloupínače. U zesíleného provedení se kontrola týká také zajišťovací páky, zajišťovacího čepu a míst, kde se síly přenášejí do výložníku.

Při práci se zubovou lopatou počítejte s vyšším odporem při dobývání slehlé zeminy a s rázovým zatížením při kontaktu se zeminou nebo kamenivem. Nosnost lopaty 750 kg nelze automaticky považovat za nosnost celého stroje nebo rychloupínacího systému.

Rychloupínač nepoužívejte, pokud jsou čepy výrazně opotřebené, pouzdra mají nadměrnou vůli nebo zajištění nelze spolehlivě uzavřít. Poškozené díly je nutné před dalším nasazením opravit nebo vyměnit.

Volba provedení pro UNC 750

Pro běžnou manipulaci se základní lopatou může být dostačující standardní rychloupínací provedení, pokud odpovídá rozměrům konkrétního UNC 750 a jeho přídavného zařízení.

Pro práci v kamenivu, se stavební sutí, při dobývání slehlé zeminy nebo v demolicích dává smysl zvažovat zesílený rychloupínač. Zesílené provedení však musí být kompatibilní s výložníkem a nesmí překračovat povolené zatížení stroje.

Pokud má být na UNC 750 používáno více typů zařízení, je vhodné posuzovat nejen rychlost výměny, ale také hmotnost adaptéru, dostupnost odpovídajících lopat, stav čepů a možnost bezpečného zajištění každého přídavného zařízení.
