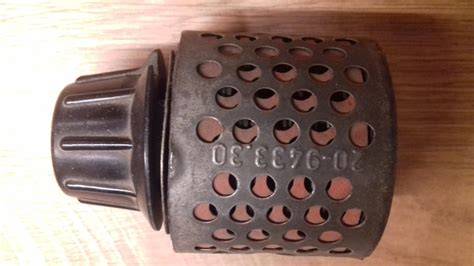

Reostat PAL typ č. 20-9433.30 je určený k regulaci jasu světla na vojenských vozidlech Praga V3S a pracuje v soustavě na 12 V. Nabízený kus byl kompletní, použitý a pravděpodobně funkční.
Nejde o regulátor dobíjení ani o běžné relé 12 V pro motocyklové elektrické obvody. Při výběru je proto důležité rozlišit reostat pro regulaci jasu světla od regulátoru napětí, regulátoru dynama, zapalování a přerušovače směrových světel.
Co je reostat PAL 12 V
Reostat PAL je odporový ovládací prvek určený k regulaci jasu světla, například osvětlení přístrojů nebo jiného světelného okruhu. Označení PAL typ č. 20-9433.30 se v uvedené nabídce vztahuje k provedení pro vojenská vozidla Praga V3S.
Zařízení je konstruované pro elektrickou soustavu s napětím 12 V. Reostat změnou elektrického odporu omezuje proud procházející světelným okruhem, a tím umožňuje měnit jeho jas.
Technické určení
| Vlastnost | Údaj |
|---|---|
| Výrobce nebo označení | PAL |
| Typ | 20-9433.30 |
| Jmenovité napětí soustavy | 12 V |
| Účel | regulace jasu světla |
| Určení | vojenská vozidla Praga V3S |
| Stav nabízeného kusu | kompletní, použitý, pravděpodobně funkční |
Reostat není regulátor dobíjení
V nabídkách dílů pro motocykly se společně objevují reostaty, relé, regulátory napětí a zapalovací soustavy, přestože mají odlišnou funkci. Regulátor dobíjení udržuje správné napětí v elektrické síti a řídí dobíjení akumulátoru, zatímco reostat PAL slouží k regulaci jasu světla.
Regulátory AEV jsou určené k regulaci derivačních dynam v zapojení s tzv. mínusovou regulací, kdy regulátor spíná budící vinutí dynama proti kostře. Regulátor dobíjení mechanický, cívkový 6V 75W je určený pro šestivoltovou soustavu.
Regulátor dobíjení ŠKODA,JAWA 12V Český výrobek Magneton 114-907040 443116419071 9419070 patří mezi díly pro regulaci dobíjení, nikoli mezi reostaty pro ovládání jasu světla.
Rozdíl mezi reostatem, relé a regulátorem
- Reostat PAL: mění odpor ve světelném okruhu a používá se k regulaci jasu.
- Relé 12 V: elektricky spíná nebo rozpojuje obvod; samo o sobě není určeno k plynulé regulaci jasu.
- Regulátor dobíjení: řídí napětí dynama nebo dobíjecí soustavy a chrání elektrickou síť a akumulátor před nesprávným napětím.
- Bezkontaktní zapalování: vytváří a řídí zapalovací impulzy motoru; jeho funkcí není regulace osvětlení.
- Přerušovač směrovek: ovládá blikání směrových světel, nikoli plynulé nastavení jejich jasu.
Vztah k motocyklové soustavě 12 V
Reostat PAL může být použit pouze v případě, že jeho elektrické parametry, zapojení, mechanické provedení a proudové zatížení odpovídají konkrétnímu motocyklu a světelnému okruhu. Samotná shoda jmenovitého napětí 12 V nezaručuje vzájemnou kompatibilitu.
Před zapojením je nutné ověřit, zda je reostat určen pro typ světla, který má regulovat, zda odpovídá způsob připojení a zda jeho odporová část snese proud daného okruhu. U použitého dílu je vhodné zkontrolovat stav kontaktů, vývodů, izolačních částí a ovládacího mechanismu.
Co ověřit před instalací
- Ověřit jmenovité napětí elektrické soustavy, které musí odpovídat hodnotě 12 V.
- Určit světelný okruh, jehož jas má být regulován.
- Porovnat počet a uspořádání vývodů s původním dílem nebo schématem zapojení.
- Zkontrolovat, zda reostat nejeví známky přehřátí, koroze, mechanického poškození nebo uvolněných kontaktů.
- Prověřit plynulost změny odporu při otáčení nebo posouvání ovládací části.
- Po zapojení sledovat, zda se reostat nebo vodiče nadměrně nezahřívají.
Reostat PAL a další díly pro motocykly
V elektrické výbavě motocyklů se mohou objevit také relé 12 V, regulátory dobíjení a součásti zapalování. Tři kusy relé 12 V tvoří samostatnou skupinu spínacích prvků, ale jejich přítomnost neznamená, že mohou nahradit reostat PAL.
Bezkontaktní zapalování Vape UA 140,200 12V je vhodné na Jawa a ČZ a pracuje i bez baterie, ale jde o zapalovací zařízení. Nabídka může obsahovat také rozpínací relé, náhradní díly a opravu Vape UA, což jsou odlišné komponenty než reostat pro regulaci jasu.
U motocyklů Jawa a ČZ se rovněž používají regulátory napětí a další díly elektrické soustavy. Regulátor napětí však stabilizuje napětí nebo řídí dobíjení, zatímco reostat PAL mění jas světla odporem.
How to connect a rheostat
Použitý reostat PAL
Nabízený reostat PAL byl kompletní, použitý, pravděpodobně funkční a v pěkném stavu. U takto označeného dílu však nelze předpokládat ověřenou funkčnost bez elektrického měření a praktické zkoušky v odpovídajícím obvodu.
U staršího použitého dílu může být důležitější skutečný stav odporové dráhy a kontaktů než samotné označení PAL. Mechanicky zachovalý reostat může mít opotřebenou odporovou část, zoxidované vývody nebo nespolehlivý kontakt při změně nastavení.
Bezpečné zapojení
Reostat se zapojuje pouze do okruhu, pro který je určený. Nesprávné zapojení může způsobit nadměrné zahřívání odporové části, poškození kontaktů, výpadek osvětlení nebo poruchu elektrické instalace.
Při zkoušení je vhodné postupovat s odpojeným akumulátorem při kontrole vodičů a polarity a následně ověřit funkci měřením. Pokud není známé původní zapojení, nelze bezpečně určit správné vývody pouze podle toho, že jde o součást PAL pro 12 V.
Nejčastější záměny
- Reostat PAL 20-9433.30 není regulátor dobíjení pro dynamo.
- Reostat PAL 20-9433.30 není běžné relé 12 V.
- Reostat PAL 20-9433.30 není přerušovač směrovek.
- Reostat PAL 20-9433.30 není bezkontaktní zapalování.
- Reostat PAL 20-9433.30 je určený k regulaci jasu světla v soustavě na 12 V.
