Výměna rozvodového řetězu u motorky: postup, příznaky a cena

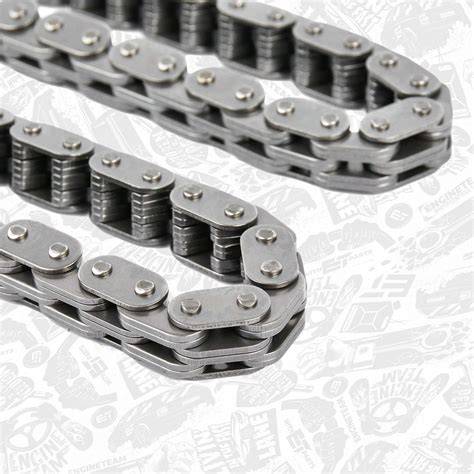

Rozvodový řetěz je kovový řetěz umístěný uvnitř motoru, který spojuje klikový hřídel a vačkový hřídel (vačkové hřídele). Jeho hlavním účelem je synchronizovat otevírání a zavírání ventilů motoru s pohybem pístů. Tato synchronizace je nezbytná pro efektivní fungování motoru a zabránění jeho poškození.

Výměna rozvodového řetězu u motorky není určena pouze počtem najetých kilometrů. Rozhodující jsou také hlučnost motoru, stav napínáku a vodicích lišt, nerovnoměrné vytahání řetězu, servisní historie, konstrukce konkrétního motoru a způsob používání motocyklu. U některých motorů se samotný řetěz běžně mění až při současné opravě pístu, ventilů nebo válce, protože jeho výměna vyžaduje rozsáhlou demontáž.

Co je rozvodový řetěz a jakou má funkci

Na hladkém chodu motoru se podílí mnoho složitých součástí. Jednou z těchto klíčových součástí je rozvodový řetěz. I když se mu možná nevěnuje tolik pozornosti jako jiným dílům, hraje rozvodový řetěz zásadní roli při zajišťování správné funkce motoru.

Rozvodový řetěz přenáší pohyb klikového hřídele na vačkový hřídel a udržuje přesné časování rozvodu. Pokud se řetěz vytáhne, přeskočí o zub nebo se poškodí jeho napínání, ventily se nemusí otevírat a zavírat ve správný okamžik.

Každý motor je vybaven rozvodem, často řešeným v podobě rozvodového řemenu, méně častěji v podobě řetězového rozvodu. Tento ozubený řetěz je ve voze důkladně schovaný v motoru a možná tak o něm ani netušíte.

Proč se rozvodový řetěz opotřebovává

Časem může dojít k opotřebení, roztažení nebo poškození rozvodového řetězu vlivem různých faktorů. Vliv má vysoký počet ujetých kilometrů, dlouhodobé zatížení motoru, nedostatečné mazání, stav napínáku a vodicích lišt i způsob jízdy.

Výměna řetězu nemine žádného jezdce. Jen u někoho to bude dřív, u jiného později, záleží přirozeně na namáhání stroje, stylu jízdy a rychlosti opotřebení.

U motocyklů není možné stanovit jeden univerzální interval, který by platil pro všechny motory. U některých modelů vydrží rozvodový řetěz velmi dlouho, zatímco u jiných může být jeho stav nutné řešit už při středním nájezdu, zvlášť pokud se objeví typické zvuky nebo je napínák vysunutý na hranici svého rozsahu.

Příznaky opotřebovaného rozvodového řetězu

Chrastění a cinkání z motoru

Při opotřebení rozvodového řetězu se může ozývat chrastění nebo řinčení, což může být znepokojivé a může to být známkou problému.

Pokud z motoru slyšíte trvalé chrastění nebo řinčení, zejména při akceleraci, může to být známkou toho, že je třeba vyměnit rozvodový řetěz.

Řetěz může cinkat na volnoběh a po přidání plynu může zvuk zeslábnout nebo přestat. Hluk se může objevit také při rychlém zavření plynu, například po krátkém zvýšení otáček.

Takový zvuk však nemusí automaticky znamenat vadný řetěz. Hlučný řetízek může být opotřebením, ale může to být také špatnou funkcí napínáku a v tom případě ti výměna nepomůže.

Napínák vysunutý na maximum

Stav napínáku je důležitá informace, ale samotná poloha napínáku ještě nemusí přesně určit stav řetězu. Ono není důležité v jak je vysunutý napínák, ale jestli není řetěz nerovnoměrně vytažený, což je 90% případů.

Napínák se dotahuje sám pokud se ptáš na napínání řetězu. Na montáž celého napínáku na motor budou momenty v manuálu.

Pokud je napínák vysunutý na maximum, může být řetěz vytahaný nebo mohou být opotřebované vodicí lišty. Výměna samotného napínáku potom nemusí problém vyřešit.

Nerovnoměrné vytahání řetězu

Vytahaný řetěz se opotřebovává výrazně rychleji a určitě nechcete riskovat nepříjemnosti na cestě, kde si s výměnou příliš neporadíte.

Někdy se může zdát, že je řetěz v pořádku, protože v jedné poloze má přijatelné napnutí. Po otočení motoru se však může projevit nerovnoměrné vytahání a vůle v některých částech řetězu.

Pokud je patrná vůle v jednotlivých článcích, pak není na co čekat.

Zhoršené startování a chod motoru

Opotřebovaný rozvodový řetěz může způsobit, že se ventily motoru otevírají nebo zavírají v nesprávný čas, což vede k nesprávnému zapalování, snížení výkonu a snížení spotřeby paliva.

Špatně fungující rozvodový řetěz může mít za následek snížení výkonu motoru, pomalejší akceleraci a snížení celkové účinnosti.

Problém se může projevit horšími starty, nepravidelným chodem, slabší reakcí na plyn nebo změnou zvuku motoru při přidání a ubrání plynu.

Přeskočení rozvodů

V závažnější fázi může řetěz přeskočit o zub. Osobně bych ho vyměnil jen, kdyby byly přeskočené rozvody o zub nebo bylo podezření na nějakou předchozí závadu s rozvodama.

Pokud se časování výrazně rozhodí, motor může špatně startovat, ztratit výkon nebo se vůbec nerozběhnout. U některých konstrukcí může dojít ke kolizi pístů a ventilů.

Jak odlišit vadný řetěz od vadného napínáku

Hlučný řetízek může být opotřebením, ale může to být také špatnou funkcí napínáku a v tom případě ti výměna nepomůže.

Napínák udržuje řetěz ve správném napětí a spolu s vodicími lištami omezuje jeho kmitání. Pokud napínák nepracuje správně, může se ozývat podobné chrastění jako u vytahaného řetězu.

Proto není vhodné rozhodovat pouze podle zvuku nebo podle toho, jak daleko je napínák vysunutý. Stav je nutné posoudit společně s vůlí řetězu, jeho nerovnoměrným vytaháním, stavem lišt a přesností časování motoru.

Takže záleží, jaké máš příznaky, ale řetězem to rozhodně může být.

Kdy je výměna rozvodového řetězu nutná

Na rozdíl od rozvodových řemenů, které mají doporučené intervaly výměny, jsou rozvodové řetězy navrženy tak, aby vydržely mnohem déle. Nejsou však imunní vůči opotřebení.

Výměna rozvodového řetězu je obvykle na místě tehdy, když je řetěz prokazatelně vytahaný, má nadměrnou vůli, je nerovnoměrně opotřebený, napínák už nedokáže kompenzovat jeho prodloužení nebo došlo k přeskočení rozvodů.

Rozvodové řetězy mají obvykle delší životnost než rozvodové řemeny, ale nejsou imunní vůči opotřebení.

Výměna podle stavu motoru

Standardně se rozvodový řetízek mění u motoru s velkým nájezdem při výměně pístu, ventilů, válce, samotný řetěz se zpravidla nemění, právě proto, že to vyžaduje sundat hlavu a setrvačník a když už se to dělá, tak se udělá všecko při jednom.

U některých motocyklů se tedy rozvodový řetěz preventivně nemění při každé servisní prohlídce. Jeho výměna se spojí s větší opravou motoru, při níž je už hlava válce nebo další části demontované.

Výměna podle nájezdu

Vysoký počet kilometrů sám o sobě není důkazem, že je řetěz nutné okamžitě vyměnit. Je však důvodem ke kontrole, především pokud není známá servisní historie motocyklu.

Skutr zatím absolvoval 84 tkm, zejména když je motor v zápřahu tak je něco hlučné, u jiných modelů značky už se s výměnou počítá.

U jiného motocyklu může být řetěz slyšet už při nájezdu mezi 45 a 50 tisíci kilometrů, zatímco u dalšího stroje může při podobném nájezdu stále fungovat bez zjevných problémů.

Motocykl z druhé ruky

Pokud máte vůz z druhé ruky, toto může být závažný problém, pokud nedokážete ověřit správný počet najetých kilometrů nebo servisní informace a je tak důležité rozvody vyměnit spíše dříve, než později.

U ojeté motorky je vhodné zjistit, zda byl rozvodový řetěz, napínák nebo vodicí lišty v minulosti měněny. Pokud informace chybí, má větší význam odborná kontrola skutečného stavu než pouhé spoléhání na údaj na tachometru.

Důsledky zanedbání výměny

Poškození ventilů a pístů

V závažných případech může selhávající rozvodový řetěz způsobit kolizi pístů a ventilů, což vede k nákladnému poškození motoru.

Zanedbání výměny rozvodového řetězu může vést k vážnému poškození motoru, včetně ohnutých ventilů, poškozených pístů, a dokonce k úplnému zničení motoru.

Pokud dojde k selhání rozvodového řetězu za chodu motoru, může vzniklé poškození vést k rozsáhlým opravám nebo dokonce k výměně motoru, což může být finančně náročné.

Pokles výkonu a horší chod

U motoru s opotřebovaným rozvodovým řetězem může dojít ke snížení výkonu, pomalejší akceleraci a celkovému snížení výkonu.

Špatné časování může způsobit horší starty, nepravidelný chod, vyšší hlučnost a zhoršenou reakci motoru na změny plynu.

Co se při výměně obvykle mění

Při výměně je nutné posoudit nejen samotný řetěz, ale také napínák a vodicí lišty. Opotřebovaný řetěz může poškodit lišty a vadný napínák může způsobit, že nový řetěz nebude správně napnutý.

Pokud je rozvodový řetěz opotřebovaný, je vhodné zkontrolovat také stav řetězových kol rozvodu, upevňovacích prvků, těsnění a případné úniky oleje.

U některých konstrukcí dává smysl vyměnit celou rozvodovou sadu najednou. Ta může zahrnovat řetěz, napínák a vodicí lišty.

Pro správný chod rozvodů je důležité i čerpadlo chladicí kapaliny (tzv. vodní pumpa), které sice nemá stanovený interval povinné výměny, ale jelikož je rozebrání motoru nákladné, většinou je dobré vyměnit celou rozvodovou sadu najednou - řetěz, kladky, které ho drží, a vodní pumpu.

Postup výměny rozvodového řetězu u motorky

Výměna rozvodového řetězu není univerzální úkon. Přesný postup závisí na konstrukci motoru, konkrétním modelu motocyklu, umístění rozvodů a servisním manuálu.

Ano, měnil jsem rozvoďák. Není to až tak složité, ale pokud o tom absolutně nic nevíš, tak se do toho radši nepouštěj. Jinak základem je manuál.

1. Příprava motocyklu a nářadí

Před zahájením práce je nutné zajistit motocykl, odpojit baterii podle pokynů výrobce a připravit si servisní manuál pro konkrétní motor.

Je nutné mít správné nářadí, včetně momentového klíče, přípravků pro aretaci motoru a případně stahováku rotoru nebo setrvačníku.

Tady je potřeba stahovák snad s levým závitem.

U některých motorů je nutné vypustit nebo demontovat chladič a odstranit části zapalování či startéru, aby byl přístup k rozvodovému mechanismu.

2. Nastavení motoru do správné polohy

Před demontáží se motor nastaví do polohy podle servisního manuálu, obvykle tak, aby odpovídaly značky na klikovém a vačkovém hřídeli.

Správná poloha je zásadní, protože po sejmutí starého řetězu se nesmí klikový ani vačkový hřídel nekontrolovaně pootočit.

Před rozebráním je vhodné zkontrolovat a zaznamenat polohu značek. Nesprávné nastavení může po montáži způsobit špatný chod motoru nebo jeho vážné poškození.

3. Demontáž krytů a přístup k rozvodům

Rozvodový řetěz je umístěný uvnitř motoru, takže je nutné odstranit příslušné kryty a součásti, které brání přístupu.

U některých motocyklů to znamená demontáž nádrže, chladiče, zapalování, víka ventilů, krytu rozvodů nebo dalších částí motoru.

Pokud je řetěz umístěný tak, že ho nelze vyjmout jinak, může být nutné sundat hlavu válce a setrvačník.

4. Kontrola starého řetězu a napínáku

Po zpřístupnění rozvodů se kontroluje vůle řetězu, stav jeho článků, vodicích lišt a napínáku.

Samotný řetěz se zpravidla nemění, právě proto, že to vyžaduje sundat hlavu a setrvačník a když už se to dělá, tak se udělá všecko při jednom.

Pokud je řetěz nerovnoměrně vytažený, jsou poškozené lišty nebo napínák neudrží předepsané napnutí, je vhodné řešit celý systém, nikoli pouze jeden díl.

5. Demontáž starého řetězu

Podle konstrukce motoru se starý řetěz demontuje jako celek nebo se rozpojí vhodným postupem. Některé řetězy jsou dodávány vcelku a nelze je jednoduše snýtovat přímo v motoru.

Jak na výměnu rozvodového řetězu na SH 125/150? Lze řetěz snýtovat až po nasazení nebo je vždy vcelku? Pokud je vcelku, tak se musí vypustit / sundat chladič a celý startér / zapalování.

Řetěz se nesmí rozpojovat nebo nýtovat způsobem, který neodpovídá konstrukci konkrétního motoru a pokynům výrobce. Nesprávně provedený spoj může selhat a způsobit okamžité poškození motoru.

6. Montáž nového řetězu

Nový řetěz se nasadí podle značek a přesného postupu uvedeného v servisním manuálu. Je nutné zkontrolovat, že značky na vačkovém a klikovém hřídeli odpovídají předepsané poloze.

Po nasazení řetězu se namontují vodicí lišty a napínák. Upevňovací šrouby se dotahují předepsaným momentem, nikoli odhadem.

Napínák se montuje a nastavuje podle konkrétní konstrukce motoru. Na montáž celého napínáku na motor budou momenty v manuálu.

7. Kontrola časování

Po montáži je nutné motor několikrát ručně protočit podle pokynů výrobce a znovu ověřit polohu značek.

Pokud se značky po protočení neshodují, motor se nesmí nastartovat. Nejprve je třeba zjistit příčinu a rozvody správně nastavit.

Po správném nastavení se namontují kryty, zapalování, chladič a další demontované části. Následuje kontrola oleje, případné doplnění kapalin a ověření, zda nedochází k úniku.

8. První spuštění motoru

Po dokončení montáže se motor nastartuje a kontroluje se jeho zvuk, volnoběh, reakce na plyn a případná netěsnost.

Neobvyklé chrastění, nepravidelný chod nebo obtížné startování po výměně znamenají důvod motor okamžitě vypnout a zkontrolovat nastavení rozvodů i funkci napínáku.

Proč není vhodné měnit pouze napínák

U některých motocyklů se jako první nabízí výměna napínáku, protože je přístupnější a levnější než výměna celého řetězu.

To ale nemusí problém vyřešit, pokud je řetěz vytahaný nebo jsou vydřené vodicí lišty.

Napínák byl funkční, jen už prostě nestačil -> buď vytahaný řetěz nebo vydřené lišty.

Pokud se vymění pouze napínák na opotřebovaném řetězu, může se hlučnost vrátit nebo může být časování stále mimo správnou hodnotu.

Jak se kontroluje stav rozvodového řetězu

Kontrola začíná poslechem motoru při studeném startu, na volnoběh, při přidání plynu a při rychlém ubrání plynu.

Takže podrž plyn na 3tis a rychle zavři, pokud zachrastí tak je jasný.

Tento jednoduchý poslechový test může upozornit na problém, ale sám o sobě není definitivní diagnózou. Stejný zvuk může způsobit napínák, vodicí lišty nebo jiná součást motoru.

Odborná kontrola může zahrnovat ověření polohy značek, kontrolu vysunutí napínáku, měření vůle a kontrolu mechanického stavu řetězu a lišt.

Rozdíl mezi rozvodovým řetězem a řetězovou sadou

Rozvodový řetěz pracuje uvnitř motoru a synchronizuje klikový a vačkový hřídel. Řetězová sada motocyklu je vnější hnací řetěz, který přenáší výkon z převodovky na zadní kolo.

Tyto dvě součásti se často zaměňují, ale jejich funkce, umístění, příznaky opotřebení i postup výměny jsou odlišné.

Rozvodový řetěz

Rozvodový řetěz je skrytý uvnitř motoru, pracuje v olejové lázni a jeho porucha může způsobit ztrátu správného časování motoru a vážné poškození ventilů nebo pístů.

Hnací řetězová sada

Na okruhu často měníme pneumatiky, kontrolujeme jejich tlaky, pečujeme o řetěz. No prostě se pohybujeme dost blízko řetězové sadě na to, aby jsme poznali, že už má své nejlepší dny za sebou a nastal čas jí vyměnit.

Výměna řetězové sady není nic náročného a složitého, co byste nezvládli se základním vybavením. Nachystejte si nýtovačku řetězu a momentový klíč.

Jestliže je řetěz slyšet na míle daleko, lítá sem tam a mlátí do všeho, co potká, je už pozdě.

Je nerovnoměrně vytahaný? Trčí z něj těsnící kroužky? Na ryskách pro dopínání jste už na konci? Pak je nejvyšší čas řetěz vyměnit.

Pastorek a rozeta má oholené, špičaté zuby? Musíte je vyměnit zároveň s řetězem, jinak zuby nebudou sedět na články nového řetězu a velice rychle se obě komponenty vzájemně opotřebují.

Postup výměny hnací řetězové sady

Prvním krokem výměny je samozřejmě demontáž stávající sady. První jde dolů hnací kolečko.

K tomu se ve většině případů dostanete sundáním plastového krytu, který uvnitř skrývá velký nános maziva a nečistot z řetězu.

Kolečko je upevněno maticí, a ta je jištěna pojistnou podložkou. Tu je nutné nejprve odjistit.

Abychom matici vůbec zvládli povolit, je nutné mít sešlápnutou zadní brzdu nebo vložený dřevěný špalík mezi rozetu a řetěz.

Řetěz se dá demontovat dvěma způsoby. Roznýtovat nýtovačkou je první možnost. Zábavnější a jednodušší způsob je rozřezat ho úhlovou bruskou.

Dejte ale pozor na žhavé jiskry létající všude kolem.

Následuje sundání zadního kola a odšroubování rozety.

Montáž nové hnací řetězové sady

Před samotnou montáží je potřeba očistit všechny odmontované díly, které jdou znovu zpátky na motorku.

Kryt řetězu, náboj kola pod rozetou a prostor okolo hnacího kolečka.

Nyní vložíme nové hnací kolečko, zajistíme matkou, kterou zatím ale nedotahujeme.

Rozetu namontujeme pomocí momentového klíče (údaje o utahovacím momentu zjistíme v servisním manuálu).

Povolíme napínáky řetězu, tím se kolo dostane co nejvíce dopředu.

Nový řetěz doporučujeme otřít hadrem od maziva z továrny.

Řetez dáme na hnací kolečko a rozetu, zjsitíme délku a pomocí nýtovačky případně upravíme.

Řetěz spojíme namazanou sponkou a zanýtujeme přesně na rozměr ostatních článků.

Pomůže digitální posuvné měřidlo.

Zbývá dopnout řetěz a dotáhnout všechny šrouby a matice.

Nýtování hnacího řetězu

K tomuto úkonu potřebujeme speciální nářadí - nýtovačku.

Do obou volných konců řetězu zasuňte čepy vnějšího článku. Nezapomeňte na důkladné promazání vnitřku pouzdra, čepů a těsnících kroužků.

Při zasouvání vnějšího článku do pouzder zabraňte setření mazadla z otvorů pouzder a poškození těsnících kroužků.

Do montážní čelisti vložte destičku řetězu určenou k nalisování na protější stranu vnějšího článku.

Otáčením šroubu zatlačte montážní čelist s řetězovou destičkou na čepy vnějšího článku.

Pozor, nesmíte to přehnat, jinak by se nemohl článek volně otáčet.

Pomocí posuvky změřte vedlejší článek a spojku nalisujte na přesně stejnou šířku.

Jakmile máme destičku nalisovanou je potřeba roznýtovat čepy, aby nedošlo k jejímu vypadnutí.

Nýtovací hlavice má špičku. Dostatečně roznýtovaný čep poznáte tak, že špička nýtovací hlavice zapadne celá do čepu.

Bezpečnost při práci

Rozvodový řetěz je součást, jejíž chyba může zničit motor. Pokud nemáte servisní manuál, správné přípravky a zkušenosti s nastavením rozvodů, není vhodné začínat pouze podle obecného návodu.

Vyvarujte se experimentů a neuvolňujte šrouby poklepáváním.

U hnacího řetězu může nesprávně snýtovaná spojka způsobit rozpojení řetězu za jízdy, zatímco u rozvodového řetězu může nesprávné nastavení vést k poškození motoru.

Při práci je nutné dodržet utahovací momenty, správné pořadí montáže, postup zajištění šroubů a pokyny výrobce pro kontrolu po montáži.

Kolik stojí výměna rozvodového řetězu u motorky

Výměna řetězového rozvodu není žádná hračka. Každý motor je jinak stavěn a zpravidla platí, že čím složitější a rozsáhlejší motor, tím pracnější je výměna.

U některých vozů dokonce může být přístup k rozvodovému řemeni natolik obtížný, že je třeba motor kompletně vyjmout a rozebrat, aby se dalo k řetězovému rozvodu dostat, což vyžaduje mnoho hodin práce i pro zkušeného automechanika, k čemuž je ještě nutné přepočíst cenu nového řetězu či celé sady.

U motorky se cena odvíjí především od konstrukce motoru, přístupnosti rozvodů, rozsahu demontáže, ceny náhradních dílů a toho, zda se mění pouze řetěz, nebo také napínák, vodicí lišty, těsnění a další součásti.

Přesnou cenu nelze spolehlivě určit bez znalosti konkrétní značky, modelu, motorizace a rozsahu poškození.

Možná Vás překvapilo, kolik taková výměna rozvodového řetězu stojí pro Váš vůz? Každý motor je jinak stavěn a zpravidla platí, že čím složitější a rozsáhlejší motor, tím pracnější je výměna.

U některých motocyklů se samotný řetěz nemění samostatně, protože přístup k němu vyžaduje rozsáhlé rozebrání motoru. V takovém případě se výměna často spojí s opravou hlavy, pístu, ventilů nebo válce.

Jak ušetřit bez zbytečného rizika

Největší úsporu obvykle představuje včasná diagnostika, nikoli odkládání opravy až do přeskočení rozvodů nebo selhání řetězu.

Pokud se při kontrole potvrdí pouze závada napínáku, není nutné automaticky měnit celý řetěz. Pokud je však řetěz vytahaný nebo jsou opotřebované lišty, výměna jediné součásti může být pouze dočasným řešením.

Vyplatí se také ověřit, zda je pro daný motor dostupná kompletní sada, a porovnat rozsah práce při samostatné výměně jednotlivých dílů s výměnou celé sady.

Kontrola po výměně

Po dokončení práce je nutné ověřit správné časování, chod motoru, napnutí řetězu a nepřítomnost úniků oleje nebo chladicí kapaliny.

Po prvních jízdách je vhodné věnovat pozornost novým zvukům, změně startování, kolísání volnoběhu a reakci motoru na plyn.

U hnací řetězové sady zkušení jezdci ví, že po prvních asi pět seti kilometrech je dobré zkontrolovat napnutí řetězu.

Někdy se totiž může stát, že dojde k jednorázovému vytáhnutí řetězu a je potřeba jej znovu dopnout.

Nejčastější chyby při výměně

• Rozhodnutí podle jediného zvuku bez kontroly napínáku a vodicích lišt.
• Výměna pouze napínáku, přestože je řetěz vytahaný.
• Pootočení klikového nebo vačkového hřídele po demontáži řetězu.
• Nesprávné nastavení značek rozvodů.
• Dotahování šroubů bez momentového klíče.
• Použití nevhodného řetězu nebo dílů, které neodpovídají konkrétnímu motoru.
• Opomenutí kontroly vodicích lišt.
• Startování motoru bez ruční kontroly správného časování.
• Odkládání opravy navzdory chrastění, přeskočení rozvodů nebo vysunutému napínáku.

Kdy svěřit motorku servisu

Pokud o tom absolutně nic nevíš, tak se do toho radši nepouštěj.

Odborný servis je vhodný především tehdy, když je nutné demontovat hlavu válce, setrvačník, chladič nebo zapalování, když není jasný původ hluku nebo když motor po předchozím zásahu vykazuje nesprávné časování.

Servisní manuál je základem práce, ale sám o sobě nenahradí správné nářadí, měření a zkušenosti s konkrétním typem motoru.

Pokud se objeví hlasité chrastění, špatné starty, ztráta výkonu nebo podezření na přeskočení rozvodů, není vhodné s motocyklem dál jezdit, dokud nebude zkontrolován stav rozvodového mechanismu.
