Motocyklová brzdová světla: typy, montáž a hledání závad

Motocyklová brzdová světla upozorňují ostatní účastníky provozu na zpomalování a musí být správně zapojena, upevněna a viditelná. Při výběru je důležité ověřit kompatibilitu s konkrétním motocyklem, kufrem nebo držákem a také to, zda světlo nezasahuje do světelného systému motocyklu.

Světelná souprava musí být sestavena v souladu s aktuální evropskou smě. U doplňkových světel proto ověřte homologaci, správnou montáž a elektrické připojení.

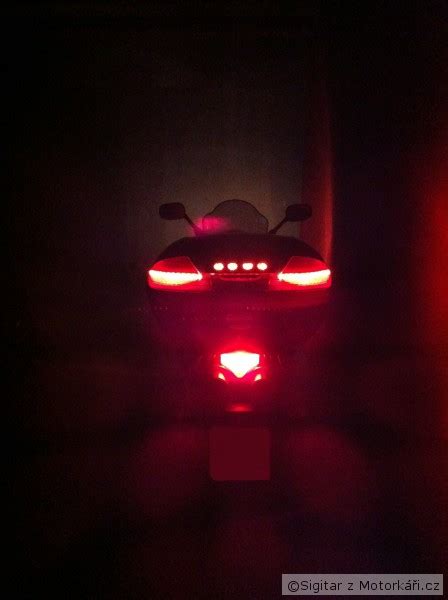

Brzdová světla pro motocyklové kufry

Brzdová světla jsou kompatibilní s horními kufry SH26/29/33/34/37/48/49/50/58X/59X. Jednoduchá instalace, přímá montáž na desku kufru.

Brzdová světla jsou kompatibilní s horními kufry SH39/40/42/45/46/47. Jednoduchá instalace, přímá montáž na desku kufru.

Sada neobsahuje plotnu (držák kufru). * plotna není součástí

Ověřte, zda brzdové světlo nezasahuje do světelného systému motocyklu.

Brzdová světla a příslušenství

V nabídce brzdových světel a příslušenství se nacházejí také náhradní díly, kryty světel, desky plošných spojů a homologovaná světla pro různé motocykly.

• Sada šroubků pro uchycení krytu brzdového světla Kód: 902556
• Přímá náhrada za originální desku plošných spojů.OEM : 68830-99A Kód: TL-CKTBD
• Homologovaný kryt zadního světla pro modely 03-23 kouřový Kód: 519614
• Homologovaný kryt zadního světla pro modely 03-16 červený Kód: 519613
• Kryt brzdového světla Zombie pro 73-19 H-D Kód: 541555
• Kryt brzdového světla pro 73-19 H-D Kód: 541094
• Brzdové světlo Sparto s homologací Kód: 913882
• Brzdové světlo Tombstone s homologací Kód: 901848
• Brzdové světlo pro 14-19 XL883N/NS, XL1200V, XL1200X/XS Kód: 920666
• Brzdové světlo pro 14-19 XL883N/NS, XL1200V, XL1200X/XS Kód: 920667
• L.E.D. brzdové světlo kouřové pro 02-13 V-Rod modely s homologací Kód: 943245
• L.E.D. brzdové světlo SPIDER pro 73-98 modely s homologac Kód: 943244

Co zkontrolovat, když brzdové světlo nesvítí

Pokud brzdové světlo nesvítí ani při použití přední, ani zadní brzdy, je nutné postupovat od jednoduchých kontrol k elektrickému vedení. Nesvítí to ani na přední ani na zadní brzdu?

Když ani na jednu brzdu nesvítí - pojistky (pokud není na spínači proud) a nebo žárovka (kontroloval jsi) nebo objímka (třeba i kostra) a pak kabelová spojka s konektory (vyčistit).

Pokud na jednu ano - tak kontrola spínače té brzdy (vyčištění,promazání a zjistit,zda za kontaktem je při sepnutí napětí).

Pokud je vše OK - dochází to napětí po drátu do objímky žárovky ?

Jestliže ne,jít po drátu od žárovky do kabelové spojky (určitě tam bude,těžko tahali od každé brzdy drát do žárovky samostatně).

Žárovka, objímka a kostra

Žárovky jsou běžnou příčinou nefunkčního brzdového světla, stejně jako poškozená objímka nebo špatná kostra. Patice žárovek se po pár letech svícení mohou unavit a vyhřát.

Patice žárovekPo pár letech svícení se u většiny světel automobilů projeví únava patic - objímek žárovek, vyhřejí.

Jestliže zadní světlo svítí jako koncové, ale po stisknutí brzdy se jeho jas nezmění, je třeba ověřit správnou žárovku, kontakty v objímce a přívod k brzdovému vláknu nebo LED části.

Pojistky a kabelové konektory

Propojovací konektory jsou schovaný v předním světle, když sundáš parabolu, tak je zkontroluj.Pak ještě sundat zadní světlo a podívat se, jestli se tam neutřepal drátek.Buď nejde proud do spínačů nebo do žárovek.

Kabelová spojení mohou být znečištěná, uvolněná nebo poškozená vibracemi. Konektory je vhodné zkontrolovat a případně vyčistit.

Odbočovač s pojistkou ATO a MINIČasto se stává, že v pojistkové skříni není již volný prostor pro připojení dalšího jištěného.

Pojistkové skříňky a držáky pojistekNaleznete v těchto nově doplněných odděleních ZDE a ZDE .

Kontrola spínačů brzdového světla

Brzdové světlo se obvykle aktivuje spínačem u páčky přední brzdy a spínačem u zadní brzdy. Nesvítí brzdové světlo Omrkni brzdový spínač u páčky.

Pokud brzdové světlo nereaguje na žádnou brzdu, ověřte, zda se při sepnutí spínače objeví napětí. Pokud se po samostatném propojení kabelů žárovky rozsvítí, může být závada přímo ve spínači.

Odmontoval jsem spínač na přední brzdě a propojil samostatně kabely - žárovky se rozsvítily - bude asi v háji ten spínač teda.

Klidně bych natáhl od přístupnějšího brzdového spínače volně drát k žárovce a vyzkoušel to a máš jasno,že když se rozsvítí - je to někde ve spojce nebo kabelu.

Čištění a stav spínače

Spínač může být znečištěný, opotřebený nebo mít zoxidované kontakty. Po promazání může krátkodobě fungovat, ale pokud se závada vrací, je nutné věnovat pozornost samotným kontaktům a celkovému stavu spínače.

Odešel mi spínač na předku a po promazání chvilku makal ( tejden ) a pak zase nic.

Tak sem jeden rozdělal, uvnitř jo je hrozně jednoduchá věc ale ušpinily se kontakty a tak to přestalo makat.

Celý sem to vyčistil, promazal a pracoval zase tejden?! Pak sem zjistil, že mnohem lepší než ho mazat je ho vyprta ( klidně vcelku ) v benzínu a nechat vyschnout! Ten olej ( kontaktol ) se tam asi vysuší a na kontaktech nechá film a pak to nemaká.

Elektrické příslušenství pro montáž

Při montáži nebo opravě brzdového světla mohou být potřebné konektorové spojky, kabelová oka, patice žárovek, pojistky a držáky kabelů.

• Konektorové spojky SUPERSEALDoplnili jsme a zlevnili konektorové spojky Super Seal Waterproof od MTA. Najdete je v oddělení.
• Kabelová okaPřinášíme vám ucelenou nabídku kabelových ok a oček, mosazných a CuSn (měděných pocínovaných).
• Trubkové úchyty NORMAFIX® RSGU Trubkové úchyty NORMAFIX® RSGU podle DIN 3016 jsou vhodné k upevňování trubek, kabelů, hadic a.
• Oboustranné lepící pásky Vhodné k lepení lišt, držáků a dalšího příslušenství automobilů, karavanů, lodí i k opravám v.

Elektrické spoje musí být mechanicky zajištěné a chráněné před vibracemi, vlhkostí a nečistotami. U doplňkového brzdového světla je třeba vést kabeláž tak, aby se při manipulaci s kufrem, sedlem nebo řídítky nenapínala.

LED brzdová světla a homologace

LED brzdová světla mohou být součástí originálního nebo doplňkového světelného systému motocyklu. U doplňkových světel ověřte homologaci a kompatibilitu s konkrétním modelem.

Homologovaný kryt zadního světla pro modely 03-23 kouřový Kód: 519614

L.E.D. brzdové světlo kouřové pro 02-13 V-Rod modely s homologací Kód: 943245

L.E.D. brzdové světlo SPIDER pro 73-98 modely s homologac Kód: 943244

Ověřte, zda brzdové světlo nezasahuje do světelného systému motocyklu. Světelná souprava musí být sestavena v souladu s aktuální evropskou smě.

Postup základní diagnostiky

1. Ověřte, zda nesvítí brzdové světlo při přední, zadní, nebo při obou brzdách.
2. Zkontrolujte pojistky.
3. Zkontrolujte žárovku, LED jednotku, objímku a kostru.
4. Prověřte brzdové spínače u přední a zadní brzdy.
5. Změřte, zda se při sepnutí spínače objeví napětí.
6. Zkontrolujte konektory a kabelové spojky, zejména v předním a zadním světle.
7. Prověřte, zda není kabel přerušený nebo mechanicky poškozený.
8. Po opravě ověřte funkci brzdového světla při použití obou brzd.

Nesvítí to ani na jednu psal jsem to v garáži narychlo tak jsem moc nečuměl kam to házím vůbec.

Spínač spíná zdá se dobře, nesvítí ani na přední ani na zadní - ani když stojí nakopnutá ani při jízdě. Žárovky jsem vyměnil za nové a svítí pořád jen světlo - brzda nic.

Ještě zkusím pročistit ty konektory atd.

Výběr vhodného brzdového světla

Při výběru doplňkového brzdového světla rozhoduje především určení pro konkrétní typ kufru nebo motocyklu, způsob uchycení, elektrické připojení, viditelnost a homologace.

Brzdová světla jsou kompatibilní s horními kufry SH26/29/33/34/37/48/49/50/58X/59X. Jednoduchá instalace, přímá montáž na desku kufru.

Brzdová světla jsou kompatibilní s horními kufry SH39/40/42/45/46. Jednoduchá instalace, přímá montáž na desku kufru.

U konkrétního motocyklu je nutné ověřit také typ zadního světla, dostupnost konektorů, prostor pro kabeláž a způsob uchycení. Sada neobsahuje plotnu (držák kufru).
