Pro motocykly Jawa 250 Panelka se používá náhon tachometru do motoru s pastorkem o 11 zubech a celkovou délkou 220 mm. Tento díl přenáší pohyb z motoru na tachometr a umožňuje správné měření rychlosti i počítání kilometrů.
Pastorek náhonu tachometru je vhodný pro motory JAWA 250 Panelka a 250 Kývačka 2. typu s vnějším vývodem na tachometr. Pro kompletní propojení motoru s tachometrem je určen také náhon tachometru Jawa a ČZ 175-250 pro kývačku a panelku s délkou bowdenu 78 cm.

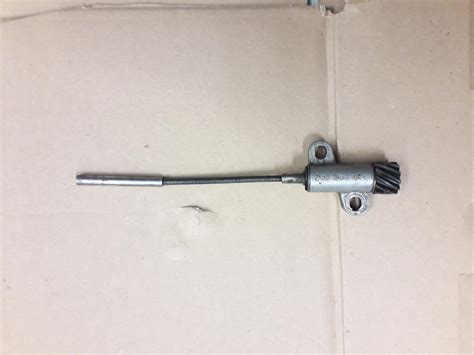

Pastorek náhonu tachometru pro Jawa 250 Panelka
Pastorek náhonu tachometru 11z. je určen pro motocykly JAWA 250 Panelka a JAWA 250 Kývačka 2. typu. Jeho celková délka je 220 mm a koncový průměr činí 6 mm.
Pastorek je vyroben z oceli a jeho hmotnost je 0,045 kg. Konstrukce je určena pro přenos pohybu z motoru na mechanický tachometr prostřednictvím vnějšího vývodu.
| Parametr | Údaj |
|---|---|
| Typ pastorku | 11z. |
| Určení | JAWA 250 Panelka, JAWA 250 Kývačka 2. typ |
| Celková délka | 220 mm |
| Koncový průměr | 6 mm |
| Materiál | Ocel |
| Hmotnost | 0,045 kg |
| Vývod tachometru | Vnější |
Kompatibilní motocykly
Pastorek náhonu tachometru lze použít pro Jawa 250 typ 559 Panelka, od roku 1962 Jawa 250 typ 592, od roku 1969 Jawa 250 typ 590 Sport, od roku 1965 Jawa 250 typ 353 Kývačka od roku 1954 a Jawa 250 typ 553,579 Libeňák.
Určení se vztahuje také na motocykly Velorex 250 a Velorex 350. Před montáží je vhodné ověřit provedení motoru, protože díl je určen pro varianty s vnějším vývodem na tachometr.
- Jawa 250 typ 559 Panelka
- Jawa 250 typ 592
- Jawa 250 typ 590 Sport
- Jawa 250 typ 353 Kývačka
- Jawa 250 typ 553
- Jawa 250 typ 579 Libeňák
- Velorex 250
- Velorex 350
Náhon tachometru mezi motorem a tachometrem
Náhon tachometru Jawa a ČZ 175-250 pro kývačku a panelku má celkovou délku 79,5 cm a délku bowdenu 78 cm. Čtyřhran má rozměry 2,6 mm × 2,6 mm a závit je M18 × 1,5 mm.
| Parametr náhonu | Údaj |
|---|---|
| Určení | Jawa a ČZ 175-250 kývačka, panelka |
| Celková délka | 79,5 cm |
| Délka bowdenu | 78 cm |
| Čtyřhran | 2,6 mm × 2,6 mm |
| Závit | M18 × 1,5 mm |
Náhon tachometru je nezbytný pro správnou funkci ukazatele rychlosti. Přenáší pohyb z kola nebo motoru na tachometr a zajišťuje měření rychlosti i počítání kilometrů.
Rozdíl mezi pastorkem a kompletním náhonem
Pastorek náhonu tachometru je vnitřní mechanická část uložená v motoru. Jeho úkolem je převzít otáčení motorového mechanismu a předat je na vývod pro náhon tachometru.
Kompletní náhon tvoří zejména bowden a vnitřní pohyblivé lanko s koncovkami. Jeden konec se připojuje k vývodu na motoru a druhý k tachometru na řídítkách.
Při opravě je proto nutné rozlišit, zda je poškozený pastorek uvnitř motoru, nebo samotný náhon mezi motorem a tachometrem. Pokud je opotřebený pastorek, výměna pouze bowdenu problém s přenosem otáček neodstraní.
Kontrola před montáží
Před montáží zkontrolujte, zda má motor vnější vývod na tachometr a zda odpovídá provedení pro JAWA 250 Panelka nebo JAWA 250 Kývačka 2. typu. Důležité je ověřit také počet zubů pastorku, celkovou délku 220 mm, koncový průměr 6 mm a rozměry navazujícího náhonu.
U kompletního náhonu je třeba porovnat celkovou délku 79,5 cm, délku bowdenu 78 cm, čtyřhran 2,6 mm × 2,6 mm a závit M18 × 1,5 mm. Správná shoda rozměrů je důležitá pro bezproblémové připojení k motoru i tachometru.
Montáž a provoz
Náhon je navržen pro snadnou instalaci bez nutnosti speciálního nářadí. Při montáži musí být koncovky správně zasunuty do čtyřhranů a závitové spoje pevně usazeny.
Bowden nesmí být veden v ostrých zlomech ani nadměrně napnutý. Plynulé vedení omezuje odpor vnitřního lanka a pomáhá udržet stabilní přenos otáček do tachometru.
Pravidelná kontrola má smysl zejména při nepravidelném pohybu ručičky, kolísání údaje rychlosti nebo při úplném výpadku tachometru. Příčinou může být poškozené vnitřní lanko, opotřebený čtyřhran, poškozený bowden nebo opotřebený pastorek v motoru.
Další použití náhonů tachometrů
V kategorii náhonů tachometrů jsou dostupné klasické náhony pro správnou funkci ukazatele rychlosti i specifické varianty pro jednotlivé modely. Pro majitele mopedů Babetta jsou určeny například náhon tachometru Babetta 210 a náhon tachometru Babetta 207.
Pro menší motocykly je určen také náhon tachometru Jawa 50 a univerzální náhon tachometru Jawa pro další modelové řady této značky. Náhony jsou vyrobené z odolných materiálů, díky nimž přenášejí pohyb z kola na tachometr a zajišťují dlouhou životnost i bezpečný provoz.
Náhon tachometru jawa
Mezi související ovládací díly patří také lanka plynu, spojky a brzdové bowdeny. Tyto součásti doplňují kompletní ovládací systém historického motocyklu.
