Pro KTM 525 SX z roku 2006 jsou k víku spojky a souvisejícím částem dostupné jednotlivé díly spojky, těsnění, šrouby, ložiska, podložky, tlačné prvky i kompletní spojková sada. Při výběru je důležité ověřit označení dílu a jeho kompatibilitu s modelem KTM 525 SX rok 04-06.
Mezi přímo související díly patří těsnění víka spojky, vnější a vnitřní náboj, lamely, mezilehlé kotouče, přítlačný talíř, pružiny, tlačná tyč, axiální ložisko a další montážní součásti.
Těsnění víka spojky
Těsnění víka spojky KTM 525 SX rok 04-06 je určeno pro utěsnění spojkového víka a patří mezi základní náhradní díly při demontáži nebo opravě spojky. Při opětovné montáži víka je důležité použít odpovídající těsnění, aby nedocházelo k úniku oleje.
Kompatibilita uvedená pro tento díl zahrnuje KTM 525 SX rok 04-06.
Přehled dílů spojky KTM 525 SX 2006
| Pozice | Název dílu | Číslo dílu | Cena |
|---|---|---|---|
| 1 | OUTER CLUTCH HUB 76-Z/20-Z 01 | 59032000476 | Dostupnost: Na dotaz |
| 2 | INNER HUB 06 | 59032002250 | Dostupnost: Na dotaz |
| 3 | LINING DISC 2MM 04 | 59032011100 | 403,17 Kč |
| 4 | INTERMEDIATE DISC 1MM 2002 | 59032010100 | 243,09 Kč |
| 5 | PRESSURE CAP WITH OIL BORE 06 | 59032003350 | Dostupnost: Na dotaz |
| 6 | CLUTCH SPRING 2,5X43MM | 59032005000 | 180,90 Kč |
| 7 | SPRING RETAINER 6,2X12X18X5,2 | 59032006050 | 91,96 Kč |
| 8 | INTERMEDIATE DISC 1,4MM 2002 | 59032010200 | 243,09 Kč |
| 10 | PUSH ROD 7x189,6 MM 06 | 59032054200 | Dostupnost: Na dotaz |
| 11 | HALF-WASHER 03 | 59032007000 | 91,96 Kč |
| 12 | SUPPORTWASHER 25X35X1 | 59032017000 | 140,84 Kč |
| 13 | AH SCREW DIN6912 M6X25 | 0984060252 | 34,12 Kč |
| 14 | NEEDLE BEAR K 25X29X10 | 0405252910 | 201,59 Kč |
| 23 | STEPPED WASHER 03 | 59032009000 | Dostupnost: Na dotaz |
| 26 | DRIVING SLEEVE D=8, L=33 06 | 59032004300 | 91,96 Kč |
| 27 | CIRCLIP DIN7993-RW12 | 0993012000 | 32,67 Kč |
| 28 | AXIAL WASHER AS1226 12X26X1 | 54637098200 | 84,58 Kč |
| 29 | AXIAL NEEDLE BEARING AXK 1226 | 54637097200 | 194,21 Kč |
| 30 | PRESSURE PIECE 125-380 '98 | 50332054051 | 686,31 Kč |
| 31 | HEXAGON NUT DIN0936-M18X1,5 R. | 0936181505 | 100,79 Kč |
| 32 | LOCK WASHER | 56532018000 | 140,84 Kč |
| 99 | CLUTCH KIT 400-525 4T 06-12 | 59032011010 | Dostupnost: Na dotaz |

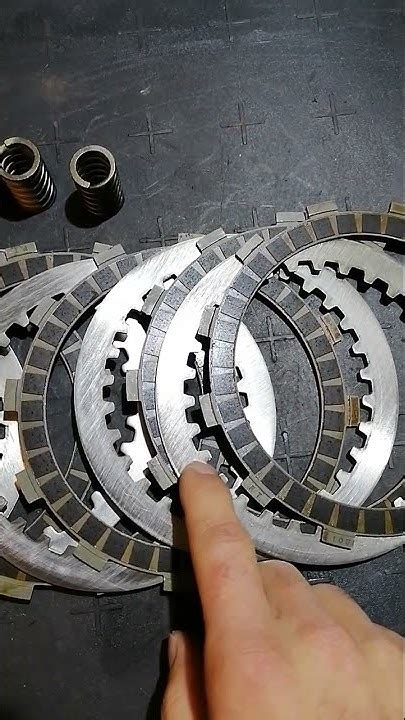

Náboje, lamely a mezilehlé kotouče
Vnější náboj spojky je označen jako OUTER CLUTCH HUB 76-Z/20-Z 01 a má číslo dílu 59032000476. Vnitřní náboj INNER HUB 06 má číslo dílu 59032002250.
Obložení spojky LINING DISC 2MM 04 má číslo dílu 59032011100. U tohoto dílu je uvedeno nahrazení výrobcem: 1x LINING DISC 1,95MM (79532011000).
Mezilehlý kotouč INTERMEDIATE DISC 1MM 2002 má číslo dílu 59032010100 a mezilehlý kotouč INTERMEDIATE DISC 1,4MM 2002 má číslo dílu 59032010200.
Rozdílné tloušťky mezilehlých kotoučů znamenají, že při výměně je nutné vybrat správnou variantu podle konkrétní konfigurace spojky.
Přítlačné součásti a pružiny
Přítlačný talíř PRESSURE CAP WITH OIL BORE 06 má číslo dílu 59032003350. Tlačný prvek PRESSURE PIECE 125-380 '98 má číslo dílu 50332054051 a je nahrazen výrobcem dílem PRESSURE PIECE CPL. (50332154051).
Pružina spojky CLUTCH SPRING 2,5X43MM má číslo dílu 59032005000. Držák pružiny SPRING RETAINER 6,2X12X18X5,2 má číslo dílu 59032006050.
Tlačná tyč PUSH ROD 7x189,6 MM 06 má číslo dílu 59032054200. S její montáží souvisí také vodicí pouzdro DRIVING SLEEVE D=8, L=33 06 s číslem dílu 59032004300.
Podložky, ložiska a zajišťovací prvky
Mezi montážní díly spojky patří polopodložka HALF-WASHER 03 s číslem dílu 59032007000 a opěrná podložka SUPPORTWASHER 25X35X1 s číslem dílu 59032017000.
Stupňovitá podložka STEPPED WASHER 03 má číslo dílu 59032009000. Axiální podložka AXIAL WASHER AS1226 12X26X1 má číslo dílu 54637098200 a axiální jehlové ložisko AXK 1226 má číslo dílu 54637097200.
Jehlové ložisko NEEDLE BEAR K 25X29X10 má číslo dílu 0405252910. Pojistný kroužek CIRCLIP DIN7993-RW12 má číslo dílu 0993012000.
Šestihranná matice HEXAGON NUT DIN0936-M18X1,5 R. má číslo dílu 0936181505. Zajišťovací podložka LOCK WASHER má číslo dílu 56532018000.
Šrouby a spojovací materiál
Šroub AH SCREW DIN6912 M6X25 má číslo dílu 0984060252. Pro upevnění součástí spojky je proto nutné zkontrolovat nejen délku šroubu, ale také jeho konkrétní označení.
Další spojovací prvky jsou uvedeny u hydraulické části spojky, například HH COLLAR SCREW M 6X35 WS=8 s číslem dílu 0015060353 a HH COLLAR SCREW M 6X20 WS=8 s číslem dílu 0015060203.
HH COLLAR SCREW M 6X35 WS=8 je nahrazen výrobcem dílem HH COLLAR SCREW M6X35 TX30 (0025060356). HH COLLAR SCREW M 6X20 WS=8 je nahrazen výrobcem dílem HH COLLAR SCREW M6X20 TX30 (0025060206).
Hydraulické části spojky
Do souvisejících dílů hydraulického ovládání patří OUTPUT CYLINDER CPL. 27MM 2003 s číslem dílu 59032061044. Tento díl je nahrazen výrobcem dílem OUTPUT CYL. WITH BLEEDER SCREW (75032061044).
Součást PISTON + O-RING + BALL 27MM má číslo dílu 59032066000 a je rovněž nahrazena dílem OUTPUT CYL. WITH BLEEDER SCREW (75032061044).
O-kroužek O-RING 30,00X1,50 NBR 70 má číslo dílu 0770300015. Odvzdušňovací šroub BLEEDER SCREW WITH CAP má číslo dílu 54732064000 a VENT INJEKTION HYDR. CLUTCH má číslo dílu 50329050000.
Těsnění válce spojky GASKET FOR SLAVE CYLINDER má číslo dílu 59032065000 a je nahrazeno výrobcem dílem GASKET F. OUTPUT CYLINDER (59032065100).
Součást HOLLOW SCREW + COPPER GASKET má číslo dílu 59032062000.
Najjednoduchší spôsob odvzdušnenia hydraulickej spojky
Kompletní spojková sada
Pro KTM 525 SX je uvedena také kompletní sada CLUTCH KIT 400-525 4T 06-12 s číslem dílu 59032011010.
Kompletní sada může být vhodná v případě, že je opotřebováno více spojkových součástí současně, zatímco při lokálním poškození lze vybrat jednotlivé díly podle jejich označení.
Náhrady a ověření kompatibility
Při výběru dílu je nutné věnovat pozornost označení modelu, roku výroby a číslu součásti. U některých položek je uvedeno nahrazení výrobcem, takže původní katalogové číslo nemusí být aktuální pro objednání náhradního dílu.
- LINING DISC 2MM 04: nahrazeno dílem 79532011000.
- OUTPUT CYLINDER CPL. 27MM 2003: nahrazeno dílem 75032061044.
- PISTON + O-RING + BALL 27MM: nahrazeno dílem 75032061044.
- HH COLLAR SCREW M 6X35 WS=8: nahrazeno dílem 0025060356.
- HH COLLAR SCREW M 6X20 WS=8: nahrazeno dílem 0025060206.
- GASKET FOR SLAVE CYLINDER: nahrazeno dílem 59032065100.
- PRESSURE PIECE 125-380 '98: nahrazeno dílem 50332154051.
Pro KTM 525 SX rok 04-06 jsou v nabídce samostatné díly spojky i kompletní spojková sada, přičemž dostupnost jednotlivých položek se liší podle konkrétní součásti.
