Zapalování Cagiva Mito 125: součásti, kontrola předstihu a hledání závad

Zapalovací soustava je klíčem k probuzení motoru k životu. U motocyklu Cagiva Mito 125 zajišťují správné zapálení směsi především zapalovací svíčka, vysokonapěťový kabel s koncovkou, zapalovací cívka, rotor, stator a jednotka CDI.

Pokud se objeví nepravidelný chod, cukání motoru, střílení do výfuku nebo potíže se startováním, je vhodné postupovat systematicky od nejjednodušších prvků. Často je příčinou problémů pouze znečištěná svíčka nebo oxidace v koncovce (fajfce) zapalovacího kabelu, ale závada může být také ve statoru, rotoru, kabeláži nebo CDI.

Jak zapalování Cagiva Mito funguje

Zapalovací svíčky jsou ústředním prvkem zapalovacího systému motocyklu. Právě díky svíčkám Cagiva Mito 125 dochází ke spalování směsi paliva a vzduchu ve válcích, čímž se vytváří energie nezbytná k jízdě.

Kvalitní zapalovací svíčka optimalizuje chod motoru, snižuje spotřebu paliva na nezbytné minimum, usnadňuje startování v různých podmínkách a umožňuje plně využít výkon motoru. Zapalovací cívka vytváří vysoké napětí potřebné pro vznik jiskry a CDI řídí okamžik jejího vytvoření podle otáček motoru.

U některých provedení zapalování Kokusan je ve statoru pouze zapalovací cívka a magnety jsou zalité v rotoru. V takovém případě není na první pohled vidět samostatný snímač polohy klikového hřídele.

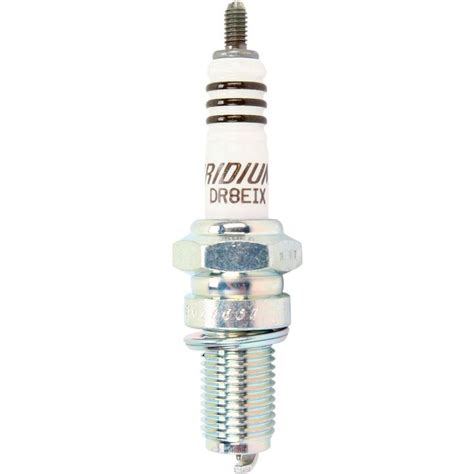

Zapalovací svíčka a její stav

Dbejte na kvalitu a stav zapalovacích svíček, které Cagiva Mito 125 používá. Najdete zde standardní svíčky i svíčky určené pro speciální účely, například pro palivo nízké kvality nebo pro pravidelný provoz při agresivním stylu jízdy.

Tyto svíčky využívají netradiční materiály a technologie, aby prodloužily životnost a zvýšily odolnost vůči vysokým teplotám či znečištění. Pravidelně kontrolujte stav zapalovacích svíček a reagujte na znepokojivé signály, jako jsou kolísání otáček a cukání motoru.

Opotřebované nebo poškozené svíčky vyměňte za nové, abyste předešli vážnému poškození motoru. Při kontrole je vhodné posoudit také stav koncovky zapalovacího kabelu, kabelu a jejich kontaktů.

Hlavní části zapalovací soustavy

• Zapalovací svíčka vytváří jiskru ve válci a přímo ovlivňuje spalování směsi.
• Zapalovací cívka ve statoru dodává energii zapalovacímu systému.
• Rotor spolu s magnety vytváří podmínky pro indukci elektrického napětí.
• CDI řídí okamžik zapálení a u některých systémů upravuje předstih podle otáček.
• Vysokonapěťový kabel a fajfka přenášejí napětí ze zapalovací cívky ke svíčce.
• Kabeláž a ukostření zajišťují správné propojení jednotlivých částí zapalování.

Naše nabídka pokrývá vše od vysokonapěťových okruhů až po řídicí moduly. Kvalitní komponenty usnadňují studené i teplé starty a optimalizují spalování směsi.

Nastavení předstihu u zapalování Kokusan

CDI by měla upravovat předstih podle otáček. Základní předstih by se měl nastavovat ryska stator-ryska rotor 1-2 mm podle stroje.

Při kontrole pomocí stroboskopu musí poloha značek odpovídat skutečnému okamžiku zapálení. Pokud je předstih posunutý o desítky stupňů, samotné pootočení statoru obvykle nedokáže problém odstranit, protože jeho rozsah umožňuje pouze omezenou korekci.

Pohybem statoru lze v popsaném případě docílit rozdílu maximálně přibližně ±5°. Pokud je podle stroboskopu předstih posunutý o více než 90°, je nutné hledat příčinu v zapojení, rotoru, statoru, CDI nebo v mechanickém ustavení klikového hřídele.

Typické projevy závady

Vadné zapalování se může projevit nepravidelným chodem nebo úplným znehybněním motocyklu. Mezi znepokojivé signály patří kolísání otáček, cukání motoru, obtížné startování, vynechávání zapalování a střílení do výfuku.

Pokud motor po nastavení předstihu s odstraněným perem sice nastartuje, ale v otáčkách různě cuká, střílí do výfuku a celkově pracuje nepravidelně, není takové nastavení vhodným řešením závady. Může pouze zakrýt skutečný problém v elektrické nebo mechanické části systému.

Systematický postup diagnostiky

1. Kontrola svíčky a fajfky

Při hledání závady v zapalování doporučujeme postupovat systematicky od nejjednodušších prvků. Často je příčinou problémů pouze znečištěná svíčka nebo oxidace v koncovce (fajfce) zapalovacího kabelu.

Zapalovací svíčka musí být správně připojená a její elektrody nesmějí být poškozené. Současně je vhodné zkontrolovat, zda vysokonapěťový kabel pevně drží v koncovce a zda nejsou kontakty zoxidované nebo uvolněné.

2. Kontrola kabeláže a zapojení

Vodiče mohou být označené barvami, ale přesto je nutné ověřit jejich skutečné zapojení podle elektrického schématu. Chybně zapojené vodiče u zapalovací cívky ve statoru mohou způsobit výrazně nesprávný předstih a nepravidelný chod motoru.

Špatný kontakt s rámem může vést k poškození drahých řídicích jednotek CDI. Zkontrolujte proto správné ukostření všech součástí zapalování a stav konektorů i kabelových spojů.

3. Měření zapalovací cívky

U popsaného zapalování byl naměřen odpor 80 ohmů mezi vodiči na krajích cívky a nekonečný odpor proti kostře. Takové měření může pomoci odhalit přerušení vinutí nebo nežádoucí spojení s kostrou, samo o sobě však nemusí potvrdit správnou funkci cívky při provozním zatížení.

Zapalovací cívka může být vadná, i když její odporové hodnoty na měřicím přístroji vypadají přijatelně. Důležitá je také odolnost vinutí vůči průrazu při vysokých teplotách a schopnost vytvářet stabilní jiskru.

4. Kontrola rotoru a statoru

Rotor a stator musí odpovídat konkrétnímu zapalovacímu systému. Špatná kombinace stator-rotor může změnit okamžik indukce a způsobit nesprávné zapalování.

V popsaném případě byl vyzkoušen i jiný rotor, ale závada se projevovala stejně. Tím se zúžil okruh pravděpodobných příčin především na zapalovací cívku ve statoru, její zapojení nebo CDI.

Rotor-stator může být podle čísel vzájemně správně přiřazený, přesto je nutné ověřit také fyzickou polohu magnetů, stav pera a správné usazení rotoru na kuželu klikového hřídele.

5. Kontrola pera a klikového hřídele

Špatně slisovaná kliková hřídel by měla vliv spíše na vibrace než na chod, pokud není vychýlení přibližně o 5 desetin. Pokud se kliková hřídel změří na stolici a protočí pod indikátorem, lze tím ověřit její házivost.

Pokud je pero v jiné poloze, než má být, může být rotor vůči klikovému hřídeli pootočený a předstih pak nebude odpovídat značkám. Samotná možnost, že je kolíček nebo pero umístěné v nesprávné poloze kvůli konstrukci klikové hřídele, se však musí posuzovat podle konkrétního provedení.

U klikové hřídele, kde jsou rameno a čep z jednoho kusu, není možné jednoduše předpokládat pootočení čepu jako u konstrukcí s lisovaným čepem. Tím lze jednu z možných příčin vyloučit.

6. Kontrola CDI

Vadná může být cívka, CDI, případně špatná kombinace stator-rotor. Pokud ostatní části odpovídají specifikaci a kabeláž je správně zapojená, je vhodné ověřit funkci CDI výměnou za známý funkční kus.

Zapůjčení jiné CDI může rychle ukázat, zda jednotka pracuje správně. Při zkoušení je však nutné zabránit chybnému zapojení a záměně vodičů.

Hledání závady nebo zkoušení opravy metodou „pokus-omyl“ většinou poškodí a nenávratně zničí elektroniku. Vadný elektrický systém či závada v elektrické soustavě motocyklu, která způsobila prvotní závadu, může znehodnotit a nevratně poškodit i nový díl.

Příklad závady s posunutým předstihem

U zapalování Kokusan na Cagiva Mito nebo Roadsteru se objevila situace, kdy byl podle stroboskopu předstih posunutý o více než 90°. Pohybem statoru bylo možné dosáhnout pouze malé změny, takže běžné nastavení statoru problém nevyřešilo.

Bylo zvažováno několik možností: křivě slisovaná kliková hřídel, nesprávně vytvořený otvor pro pero, vadná zapalovací cívka ve statoru, vadné CDI nebo nesprávná kombinace rotoru a statoru.

Po přepojení vodičů u zapalovací cívky ve statoru se předstih dostal na správné místo. Konečnou příčinou tedy byly přehozené kabely u zapalovací cívky ve statoru, nikoli rotor, pero nebo CDI.

Zapalovací cívka jako náhradní díl

Cívka zapalování může být plnohodnotnou náhradou za originální díl, pokud má přesné rozměry a provedení podle OEM dílu. Konstrukce s redukcí tepla prodlužuje životnost a kvalitní izolace kabelů chrání proti opotřebení.

Drát vinutí s elektroizolačním lakem prvotřídní kvality nabízí vynikající proudovou zatížitelnost a odolnost vůči teplu. Vysoká odolnost vinutí vůči průrazu při vysokých teplotách je důležitá zejména u motoru pracujícího ve vysokých otáčkách.

Každá zapalovací cívka prochází v poslední fázi výroby důkladnou kontrolou a zkoušením. Výrobek je určen výhradně pro montáž odborným servisem.

Bezpečnost při montáži a zkoušení

Záruka se nevztahuje na špatné zapojení a neodbornou montáž, úpravy včetně kabeláže a na vady zapříčiněné závadou v elektrické soustavě motocyklu. Stejně tak je nutné zabránit úpravám konektorů a kabeláže bez ověření správného zapojení.

Poškození zboží v rámci zkoušení a testování, včetně poškození zboží, se kterým bylo manipulováno nebo které bylo použito jako zkušební prvek v rámci hledání závady, je považováno za neodborné zacházení.

Při diagnostice proto nejprve ověřte schéma zapojení, správné ukostření, stav konektorů a kompatibilitu dílů. Teprve potom má smysl provádět měření nebo zkoušku s jinou CDI, cívkou, rotorem či statorem.

Kompatibilita podle provedení Cagiva Mito

Cagiva Mito 125 se vyráběla v několika provedeních a výkonových variantách, proto je při výběru zapalovacích dílů důležité porovnat konkrétní model, rok výroby a provedení zapalovací soustavy.

Nabídka dílů vychází z aplikačních dat katalogu; u dílu porovnejte přesnou verzi a podmínky použití. Rozdíly mezi jednotlivými ročníky a provedeními mohou ovlivnit kompatibilitu svíčky, cívky, statoru, rotoru i CDI.

Co při diagnostice nepřehlédnout

• znečištěnou nebo opotřebovanou zapalovací svíčku;
• oxidaci v koncovce zapalovacího kabelu;
• poškozený nebo špatně upevněný vysokonapěťový kabel;
• nesprávné ukostření zapalovací soustavy;
• přehozené vodiče u zapalovací cívky ve statoru;
• vadnou zapalovací cívku;
• nesprávnou kombinaci rotoru a statoru;
• poškozené nebo špatně usazené pero rotoru;
• vadnou jednotku CDI;
• nesprávné pořadí nebo zapojení konektorů.

U zapalování Cagiva Mito je nejúčinnější začít kontrolou svíčky, fajfky, kabeláže a ukostření, následně ověřit cívku, rotor a stator a teprve potom podezřívat CDI. Příklad s výrazně nesprávným předstihem ukazuje, že i zdánlivě správně označené vodiče mohou být v praxi zapojené nesprávně.
