Výkresy na moto součástky, označované také jako schématická zobrazení, rozkreslují motocykl podle jednotlivých sestav a umožňují rychle určit potřebný náhradní díl. Pomocí schématických výkresů snadno najdete vše, co potřebujete.
Nejpřesnější postup je zvolit konkrétní motocykl, skútr, čtyřkolku nebo vodní skútr a následně hledat součástku v rozloženém schématu. Jsou 3 způsoby, jak najít díly, které potřebujete: zvolte vaše kolo a hledejte podle vzhůru vyletěných schémat, hledejte podle čísla dílu, nebo pošlete VIN a pak uložíme vaše kolo do vaší garáže.
Co jsou výkresy na moto součástky

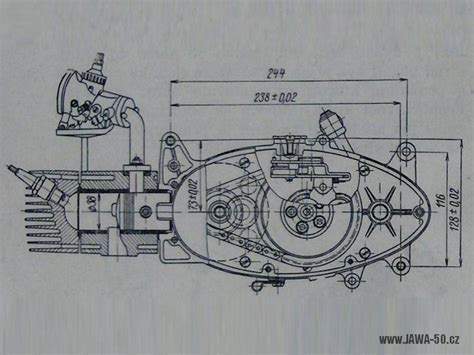

Schématický výkres je elektronické rozložení konkrétní části motocyklu, například motoru, převodovky, karburátoru, vstřikování, podvozku, brzd, elektroinstalace nebo kapotáže. Jednotlivé komponenty jsou na výkresu označeny pozicemi a propojeny s katalogovými čísly.
Výkresy pomáhají rozlišit součástky, které mohou vypadat podobně, ale patří k jinému modelu, roku výroby nebo výrobní variantě. Umožňují také zjistit, zda je potřebný díl samostatnou položkou, součástí kompletní sestavy nebo zda jsou k montáži zapotřebí další prvky, například těsnění, šrouby, podložky či pojistné kroužky.
Jak podle výkresu najít správnou součástku
Zvolte značku motocyklu a následně přesný model, objem motoru a rok výroby.
Otevřete příslušnou skupinu součástek, například motor, rám, přední vidlici, zadní kolo, brzdy nebo elektrické vybavení.
Na schématu vyhledejte požadovanou pozici podle tvaru a umístění součástky.
Porovnejte číslo pozice s katalogovým číslem a popisem dílu.
Před výběrem ověřte, zda součástka odpovídá konkrétní variantě motocyklu.
Pokud hledáte náhradní díly pro vaše Suzuki, použijte náš elektronický katalog náhradních dílů. Najdete zde vše, co potřebujete pro své Suzuki GSX-R, Burgman, V-Strom, DR-Z, LT-Z, SV nebo Suzuki Hayabusa, VZR, GW.
Nejistotu může odstranit číslo rámu. Pošlete nám číslo rámu (VIN) pomocí pole pod hledáním kola. Můžeme to ihned zkontrolovat a poslat vám zpět správný katalog. Uložíme kolo do vaší garáže, abyste mohli katalog dosáhnout pouze jedním kliknutím.
Hledání podle značky a modelu
Výkresy jsou dostupné pro široké spektrum motocyklů, skútrů, čtyřkolek, off-roadů a vodních skútrů. Katalog zahrnuje jak moderní stroje, tak starší modely a motocykly určené k renovaci.
| Značka | Příklady modelů a skupin |
|---|---|
| Honda | CBR, CRF, Gold Wing, SH, Africa Twin, CB 600 Hornet, Transalp, FJS Silver Wing, Varadero, PCX 125, Forza, CBF |
| Yamaha | Aerox, R1, T-Max, Fazer, X-Max, Dragstar |
| Kawasaki | Ninja, Vulcan, ZZR, GPZ, KLR, KX, KVF, SX-R, PRO-MX |
| Suzuki | GSX-R, Burgman, V-Strom, DR-Z, LT-Z, SV, Hayabusa, VZR, GW |
| Aprilia | Caponord, Dorsoduro, Pegaso, Shiver, Tuono, RS 250, RX, SX, RXV, SXV |
| Piaggio a Vespa | Liberty, Beverly, X9, MP3, Zip, Medley, NRG, ET, LX, PX, GT, GTS, Sprint |
| Ducati | Monster, Multistrada, Hypermotard, Diavel, Panigale |
| KTM | SX-F, XC-W, EXC, MINI SX, Duke, RC, SMC, Adventure |
| BMW | Nové modely BMW GS a klasické motocykly od roku 1948 |
| Husqvarna | TE, TC, SM, WR, CR, Vitpilen, Svartpilen |
| GASGAS | EC, EX, MC, TXT |
| Moto Guzzi | V7, V9, Breva, Daytona, Eldorado, Stelvio, V85 |
| MV Agusta | Brutale, Dragster, F3, F4, Rivale, Stradale, Turismo Veloce |
| Harley-Davidson, Triumph, Indian a Victory | Originální díly a schématická zobrazení pro modely jednotlivých značek |
Výkresy pro japonské motocykly
Honda
Nejširší nabídka OEM dílů pro motocykly Honda! Více než 500 motorek, čtyřkolek, skútrů od 80. let po novou éru. Náhradní díly Honda CBR, CRF, Gold Wing, SH, nebo Africa Twin, CB 600 Hornet, Transalp, FJS Silver Wing, Varadero, PCX 125, Forza, CBF od šroubů až po kompletní hlavu válců.
Yamaha
Katalog náhradních dílů na motocykly, čtyřkolky, skútry a vodní skútry Yamaha s více než 400 000 produkty pro všechny modely od roku 1990 do současnosti. Yamaha Aerox nebo Yamaha R1, T-Max nebo Fazer, X-Max nebo Dragstar? Vyhledávejte rychle a přesně pomocí schématických výkresů!
Kawasaki
Obrovská nabídka náhradních dílů na terénní vozidla, čtyřkolky, motocykly, off-roady, Jetski a Mule Kawasaki. Kawasaki Ninja, Vulcan, ZZR, GPZ, KLR, KX, KVF, SX-R, PRO-MX: kompletní nabídka originálních dílů v našich schématických výkresech EPC!
Suzuki
Od roku 1977 až dodnes, SUZUKI díly. Elektronický katalog umožňuje hledat součástky podle přesného modelu a využít schématická zobrazení pro silniční motocykly, skútry, čtyřkolky i adventure motocykly.
Výkresy pro evropské motocykly a skútry
Aprilia a Aprilia Scarabeo
Náhradní díly Aprilia od SR po RSV, od roku 1990 do nové éry. Pomocí našich schématických nákresů najdete motocykly Aprilia Caponord, Dorsoduro, Pegaso, Shiver, Touno nebo legendární RS 250.
Katalog skútrů zahrnuje modely Atlantic 500 a SRV 850, ale také malé modely jako Aprilia SR, Sport City, Mojito. Výběrem katalogu OFF-Road můžete vyhledávat díly pro Aprilia RX, SX, ale k dispozici jsou také náhradní díly RXV, SXV.
Náhradní díly Aprilia Scarabeo jsou dostupné pro všechny modely. Dvoutaktní nebo čtyřtaktní, 50, 100, 125, 150, 200, 250, 300, 400, 500 ccm Scarabeo Ditech, Light, Rotax, Minarelli, Piaggio.
Piaggio a Vespa
Nejširší nabídka a největší zásoba originálních náhradních dílů Piaggio! Snadno a přesně vyhledávejte na schématických výkresech, vybírejte originální díly.
Piaggio Liberty, Beverly, X9, MP3, Zip, Medley, NRG od 50 do 500 ccm. Vespa ET, LX, PX, GT, GTS, Sprint originální a náhradní díly.
Gilera
Tisíce náhradních dílů pro váš oblíbený skútr z našeho skladu. Gilera Runner, Nexus, Stalker, Fuoco, GP 800 nebo Gilera RCR, SMT. Pro rychlé a snadné vyhledávání použijte naše schématické výkresy.
Ducati
Výměna rozvodového řemene nebo kompletní renovace? Ducati Monster, Multistrada, Hypermotard, Diavel, Panigale a všechny ostatní modely v našem katalogu dílů se schématickým zobrazením.
KTM, Husqvarna a GASGAS
Na OEM-Parts.hu najdete pomocí našich schématických výkresů vše, co pro svou KTM potřebujete. Off-Roady jako KTM SX-F 250-450, XC-W 125-450, EXC 250-500, MINI SX 50-85 nebo silniční a adventure motocykly jako KTM Duke 125, 200, 250, 390, RC, SMC, 990, 1090, 1190, 1290 Adventure schémata.
Revize původního válce? Nebo nový Athena Big Bore? Použijte naše mikrofiše!
V našem elektronickém katalogu náhradních dílů najdete všechny díly pro klasické modely, jako jsou Husqvarna TE, TC, SM, WR, CR, a pro nové modely, jako jsou Husqvarna Vitpilen, Svartpilen. Pomocí schémat můžete také najít vysoce kvalitní náhradní díly Athena jako dobrou náhradu originálu.
V našem elektronickém katalogu náhradních dílů najdete všechny díly pro modely, jako jsou GASGAS EC, EX, MC, TXT. Pomocí schémat můžete také najít vysoce kvalitní náhradní díly Athena jako dobrou náhradu originálu.
BMW, Moto Guzzi, MV Agusta a další značky
Údržba vašeho nového BMW GS? Kompletní renovace klasického motocyklu? Náhradní díly, příslušenství, lakované díly, oleje, maziva. Od roku 1948 až dodnes zde najdete vše, co potřebujete. Microfitches vám pomůže s objednávkou v našem katalogu dílů.
Na stránkách OEM-Parts.hu najdete vše, co potřebujete, pro skvělé modely legendární italské značky od 70. let až po dnešek. Moto Guzzi, V7, V9, Breva, Daytona, Eldorado, Stelvio, V85 a další.
Najděte rychle a přesně všechny originální díly pro MV Agusta Brutale, Dragster, F3, F4, Rivale, Stradale nebo Turismo Veloce pomocí schématických výkresů.
Britské značky Triumph a Harley-Davidson mají rovněž vlastní katalogy náhradních dílů a schématická zobrazení. Široká nabídka zahrnuje také značky Indian a Victory.
Výkresy pro motocykly, skútry, čtyřkolky a vodní skútry
Výkresy se nepoužívají pouze pro běžné silniční motocykly. Katalogy zahrnují také skútry, čtyřkolky, terénní vozidla, off-roady, Jetski a Mule.
Originální náhradní díly Ape 50-220, MP601, TM703, Diesel, Ape Calessino jsou dostupné v katalogu dílů se schématickým zobrazením. Katalog náhradních dílů Polaris zahrnuje RZR, Ranger, Brutus, ATV a Jet Ski s mikrofišemi.
Široká nabídka OEM dílů je dostupná také pro všechny modely první americké značky motocyklů. Indian Chieftain, Scout, Roadmaster, FTR jsou vyhledávány pomocí schématických výkresů.
Originální díly a alternativní součástky
Výkres může obsahovat originální součástku i kompatibilní náhradu. Při výběru je proto důležité rozlišit katalogový díl výrobce od součástky od jiného dodavatele.
V nabídce jsou originální díly značek Ape, Aprilia, BMW, CFMOTO, Derbi, Ducati, GASGAS, Gilera, Harley-Davidson, Honda, Husaberg, Husqvarna, Indian, Kawasaki, KTM, Moto Guzzi, MV Agusta, Piaggio, Polaris, Suzuki, Triumph, Vespa, Victory a Yamaha.
Díly Athena a SKF pro motocykly jsou dostupné jako samostatná skupina. Pomocí schémat lze také najít vysoce kvalitní náhradní díly Athena jako dobrou náhradu originálu.
Výkresy pro opravy a renovace
Moto náhradní díly jsou ideální pro každodenní údržbu i náročné opravy. Výkresy pomáhají při výměně rozvodového řemene, renovaci motoru, opravě podvozku, výměně brzdových komponentů i obnově elektroinstalace.
U starších motocyklů je důležité správně identifikovat rok výroby a výrobní variantu. K určitému zpoždění může dojít u objednávek pro stará nebo vzácná kola.
Výkresy jsou užitečné také při renovaci československých motocyklů a veteránů. Mezi používané součástky patří přední tlumiče, spojka, zadní stupačky, buben, spojkové lamely, pístní kroužky, přepínač blinkrů, rychlopaly, fajfky, součástky karburátoru, lanka a další díly.
Co dělat, když si nejste jistí modelem
Pokud si nejste jistý/á, jaký je přesný typ nebo rok modelu vašeho kola, pošlete číslo rámu (VIN) pomocí pole pod hledáním kola. Můžeme to ihned zkontrolovat a poslat vám zpět správný katalog.
Správný výběr motocyklu je důležitý zejména u součástek motoru, elektroinstalace, vstřikování, brzd, kapotáže a lakovaných dílů. Žádáme vás, abyste si správně zvolili vaše kolo a označili číslo rámu v komentáři, pokud si nejste jisti, že jste našli správný díl nebo byste chtěli objednat natřený náhradní díl.
Dostupnost a dodací doba součástek
U produktu můžete vidět informace o skladu. In stock: díl je na našem skladě, připravený k dodání za několik minut. Out of stock: můžete vidět očekávanou dodací lhůtu.
Máme tisíce „rychle se pohybujících dílů“ na našem skladě, ale miliony OEM dílů v našich katalozích. Ty jsou dostupné k objednání během 5-15 pracovních dní.
Dodací doba je jen indikační, záleží na skladě našich dodavatelů. Pokud vaše objednávka bude vyžadovat delší dobu, pošleme vám oznámení. Většina našich dílů přijde během 5-10 pracovních dní, z Japonska více než 5-10 dní, z USA více než 10-15 dní.
Pokud jsou všechny díly na našem skladě a platba kreditní kartou byla úspěšná, můžeme díly odeslat stejný den nebo alespoň příští den. Dodání za EU 1-3 dny pomocí GLS. Mimo EU 3-8 dní pomocí DHL. Povšimněte si, že dny jsou pracovní dny.
Proč může být dodání delší
Důvodem delší dodací doby bude, že díly nejsou dostupné na skladě výrobce nebo dodavatele, případně přišly poškozené nebo chybějící, takže musí být objednány znovu s expresním doručením.
U japonských značek některé díly nemusí být v evropských skladech dostupné. V tom případě musíme počkat o něco déle.
Vaši objednávku předáme ihned našemu dodavateli a uskutečníme dodávku dne, kdy obdržíme zboží. Posíláme e-maily o všech změnách, které můžete kontrolovat v „Moje objednávky“.
Kontrola před výběrem součástky
Ověřte přesnou značku a model motocyklu.
Zkontrolujte rok výroby a objem motoru.
Porovnejte tvar součástky s výkresem.
Ověřte číslo pozice a katalogové číslo.
U motoru, převodovky a elektroinstalace věnujte pozornost přesné variantě modelu.
Pokud si nejste jistí, použijte číslo rámu VIN.
Správně zvolené schéma omezuje riziko záměny podobných součástek a usnadňuje opravu i objednání. Výkresy na moto součástky proto představují praktický způsob, jak se orientovat v rozsáhlém katalogu originálních i alternativních dílů pro motocykly, skútry, čtyřkolky a další motorová vozidla.
