Svazkový výplet silničního kola: princip, výhody a správné zapletení

Svazkový výplet silničního kola, známý především jako G3, je patentované řešení, které reaguje na asymetrické zatížení moderních zapletených kol, zejména zadních kol s kazetou a kol s kotoučovými brzdami. Na více namáhané straně je dvojnásobný počet drátů oproti straně druhé a dráty jsou uspořádány do charakteristických trojic.

Díky tomuto uspořádání může výplet nabídnout vyšší torzní tuhost, lepší přenos energie a rovnoměrnější rozložení napětí mezi levou a pravou stranou kola. Svazkový výplet však vyžaduje přesný výběr délky drátů, správné dodržení vzoru a pečlivé centrování.

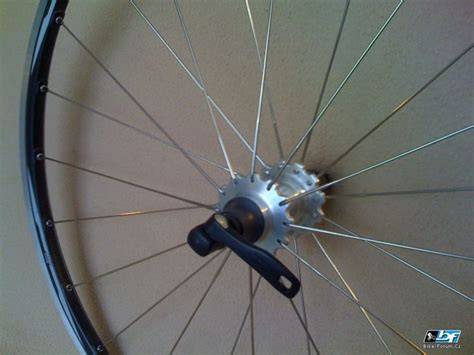

Co je svazkový výplet G3

Výplet G3 (Geometry G3) není u kol Campagnolo jen estetickým prvkem. Jde o unikátní patentované řešení, které reaguje na asymetrické zatížení moderních zapletených kol - zejména u zadních kol s kazetou a u kol s kotoučovými brzdami.

Princip je jednoduchý, ale geniální: na straně, která je více namáhána (u kazety nebo u brzdového kotouče), najdete dvojnásobný počet drátů oproti straně druhé. Ty jsou navíc uspořádány do ikonických trojic/svazků = SVAZKOVÝ VÝPLET G3.

Tradiční výplet používá dráty rozmístěné rovnoměrně po obou stranách náboje. U zadního silničního kola ale kazeta posouvá přírubu náboje a pravá strana bývá více napnutá než levá. Svazkové uspořádání na tento rozdíl reaguje odlišným počtem a rozmístěním drátů.

Hlavní výhody svazkového výpletu

Maximální přenos energie

Díky vyšší torzní tuhosti se kolo při záběru nekroutí. Každý watt, který pošlete do pedálů, putuje přímo do pohybu vpřed.

Tuhý výplet proto podporuje přímou reakci kola při akceleraci a při jízdě ze sedla. Výplety v dobrém stavu dost ovlivňují celkový dojem z kola a jeho chování.

Rovnoměrnější napětí a delší životnost

Tradiční kola trpí na nerovnoměrné napětí drátů (pravá strana bývá extrémně napnutá, levá volnější). G3 tento rozdíl vyrovnává, čímž dramaticky snižuje riziko praskání drátů a únavu materiálu ráfku.

Dobře zapletené kolo nejen že víc vydrží, ale také rychleji jede. Tuhý výplet značně předchází vytvoření osmy, nebo poškození ráfku.

Stabilita ve vysoké rychlosti

Specifické seskupení drátů pomáhá eliminovat mikrovibrace a zajišťuje, že kolo perfektně drží stopu i v technických sjezdech.

Klíčové je samozřejmě to, aby bylo kolo rovné po všech osách a výplet měl potřebnou tvrdost.

Typický vzhled

Kola s výpletem G3 jsou na silnici okamžitě rozpoznatelná. Dodávají vašemu kolu punc exkluzivity a profesionálního vybavení.

Specifika a nevýhody výpletu G3

Kvůli větším mezerám mezi skupinami špic vyžaduje centrování těchto kol zkušeného mechanika s trpělivostí a správným tenzometrem.

Svazkový výplet proto není stejně snadný na servis jako běžné symetrické kolo. Při kontrole je nutné sledovat nejen boční a výškovou házivost ráfku, ale také napětí jednotlivých skupin a správné usazení drátů.

Při vyplétání je nutno s dráty zacházet s rozmyslem, protože když dojde k ohnutí drátu za únosnou mez, ztratí svou pružnost a tím i požadované vlastnosti.

Volba drátů pro silniční kolo

Výběr správných výpletů závisí na několika faktorech. Nejprve se zeptejte sami sebe: jaký typ kola mám? Závodní kolo, horské kolo nebo městské kolo mají všechny jiné požadavky.

Výplety jsou jednou z nejdůležitějších součástí kola, i když jsou často opomíjeny. Zajišťují pevnost, stabilitu a trvanlivost vaší bicyklu.

Délka drátů

Výplety jsou k dispozici v různých délkách, v závislosti na velikosti vašeho kola a náboje. Délka je určena průměrem vašeho ráfku, velikostí náboje a vzorem výpletů (jak jsou výplety zkřížené).

K tomu můžete použít kalkulačku výpletů, kterou najdete online. Výběr správné délky je dost zásadní. Nejde jen o to drát přichytit na kraj niplu, ale ideálně by měl sahat až do úrovně ráfku.

To podpoří celkovou tuhost a odolnost výpletu. Co ale budeme určitě potřebovat, je mimo ráfku a náboje se shodným počtem děr i správná délka paprsků.

Počet otvorů a kompatibilita

Nejprve je nutné ověřit, že ráfek a náboj mají shodný počet děr. Na pracovním stole už jistě leží dráty správné délky a niple, náboj a ráfek (znovu se ujistěte, že se shodným počtem děr), neožvýkaný centrklíč, centrovací vidlice.

Typ náboje, počet děr, rozteč přírub a způsob vedení drátů musí odpovídat konkrétnímu ráfku. U svazkového výpletu je důležité respektovat také výrobcem stanovené rozmístění a počet drátů na jednotlivých stranách.

Tloušťka a konstrukce drátů

Přímé výplety, také známé jako „straight gauge výplety“, mají stejnou šířku po celé délce. Jsou robustní a nabízejí jednoduchá, cenově dostupná řešení pro kola, která nejsou příliš zatěžována.

Butted výplety mají proměnlivou šířku: jsou tenčí uprostřed a silnější na koncích. To je činí lehčími, aniž by to mělo vliv na pevnost.

Double-butted výplety (tenčí uprostřed) a triple-butted výplety (různé šířky po délce) jsou nejběžnější varianty.

Aero výplety mají plochý, aerodynamický tvar, který snižuje odpor vzduchu. Používají se především na závodních kolech nebo časovkách, kde hraje aerodynamika velkou roli.

Materiál drátů

Většina výpletů na kolech je vyrobena z nerezové oceli kvůli své pevnosti a schopnosti rychle nezrezivět.

• Ocel: Nejvíce používaný materiál. Nabízí dobrou rovnováhu mezi pevností a flexibilitou. Pro většinu kol jsou ocelové výplety vynikající volbou.
• Hliník: Lehčí než ocel, ale méně pevný. Vhodný pro lehká kola, ale ne ideální pro těžší zatížení.
• Uhlík: Tento materiál se používá u ultralehkých závodních kol. Je extrémně lehký, ale také drahý a křehčí než ocel.
• Titan: Prémiová volba, která je silná, lehká a odolná proti korozi. Obvykle se používá na high-end kolech.

Typy výpletů a jejich vztah ke svazkovému systému

Existuje několik typů výpletů, každý s unikátními vlastnostmi, které odpovídají různým stylům jízdy a aplikacím. Volba správného výpletu závisí na vašich specifických potřebách.

Křížový výplet

Křížové výplety jsou umístěny v kole tak, že se navzájem kříží jednou nebo vícekrát. Čím více křížení, tím silnější a stabilnější kolo.

U běžného výpletu se kola zaplétají pomocí jednoho, dvojího, trojího nebo čtverého křížení, případně radiálně, tedy bez křížení. Nejčastěji se ale kola zaplétají pomocí trojího křížení.

Svazkové uspořádání G3 a počet křížení jsou dva odlišné prvky konstrukce. G3 popisuje především počet a seskupení drátů na stranách náboje, zatímco křížení určuje způsob, jakým se dráty vedou mezi nábojem a ráfkem.

J-Bend výplety

J-Bend výplety jsou jedním z nejběžnějších typů výpletů a svůj název získaly díky J-tvarované ohybě na konci. Tento ohyb zajišťuje, že se výplet zaklesne do výpletové příruby náboje.

J-Bend výplety se používají v mnoha typech kol, od jednoduchých městských kol po závodní a horská kola. J-ohyb je slabé místo, které může být citlivější na zlomení při vysokém zatížení.

Straight-pull výplety

Straight-pull výplety nemají J-ohyb na konci. Místo toho probíhají přímo do výpletové příruby náboje.

Tento design snižuje pravděpodobnost zlomení v ohybu a umožňuje přesnější napětí. Vyžadují specifické náboje, což omezuje kompatibilitu.

Výpočet délky drátů

Správnou délku drátů lze zjistit pomocí rozměrů ráfku, náboje a zvoleného způsobu zapletení.

Pro nejčastější způsob trojího křížení platí vzorec: L = (A:2)-B+2.

Pro radiální výplet platí vzorec: L=(A:2)-(C:2)+3.

U svazkového výpletu je nutné výpočet přizpůsobit konkrétnímu náboji, ráfku, počtu otvorů a konstrukci kola. Pokud si nejste jisti, můžete použít dobré kolo jako příklad.

Pomůcky pro zapletení kola

Při vyplétání se obejdeme prakticky bez nářadí, někdy pomůže šroubovák. Pro přesnou práci je však vhodné připravit více pomůcek.

• správně dlouhé dráty;
• niple;
• centrklíč;
• náboj a ráfek se shodným počtem děr;
• centrovací vidlice nebo stará pevná vidlice upnutá do svěráku;
• posuvné měřítko nebo přípravek pro kontrolu polohy ráfku;
• tenzometr pro kontrolu napětí drátů.

Pro začátek bude jednodušší vyplétat přední kolo se symetrickým nábojem, kde je délka drátů na obou stranách shodná. U zadního kola se svazkovým uspořádáním je práce náročnější kvůli asymetrii náboje a rozdílnému počtu drátů na jednotlivých stranách.

Postup zapletení klasického kříženého kola

Následující postup popisuje základní princip zaplétání, který je důležitý i pro pochopení práce se svazkovým výpletem. U konkrétního kola G3 je však nutné dodržet přesný vzor daný konstrukcí náboje a ráfku.

1. Příprava prvních drátů

Do 1. a 6. díry na jedné straně náboje prostrčíme protisměrně (jeden hlavičkou „zevnitř“ příruby, druhý zvenčí) dva dráty, zkřížíme je a uchytíme pomocí niplů v ráfku.

První zaplétaný drát uchytíme vedle otvoru pro ventilek, tím nám později vznikne potřebný prostor pro hustilku.

POZOR při nasazení prvního paprsku - otvory pro niple jsou vrtány střídavě vlevo a vpravo od osy ráfku, strana ráfku odpovídá vždy straně náboje.

2. Správný směr křížení

Zkřížení musí být takové, aby drát uchycený v náboji hlavičkou zvenčí příruby křížil druhý drát z páru zvrchu - paprsky se musí o sebe opírat, čímž se zpevní celý výplet.

U ráfků s asymetricky vrtanými děrami je třeba dbát o to, aby osa otvoru směřovala na tu stranu náboje, odkud k ní vede drát. Jinak by po zapletení byly dráty u ráfku nesmyslně ohnuté.

3. Nasazení dalších párů

Stejným způsobem nasadíme do náboje další pár drátů, a to ob jeden otvor k již zapletenému páru. Tak postupujeme po dvou drátech stejným způsobem, dokud nezapleteme jednu stranu kola.

Na jedné straně náboje nesmí zůstat žádný neobsazený otvor, naopak v ráfku pak musí zůstat všechny otvory pro druhou stranu výpletu.

Niple uchycujeme prozatím lehce na tři, čtyři závity - zde si můžeme pomoci zmiňovaným šroubovákem.

4. Zapletení druhé strany

Obdobně zapleteme i druhou stranu kola. Dráty se musí křížit pod stejnými úhly jako na již zapletené straně.

Pokud ne, bude jeden ze dvou křížených drátů více vyčnívat z ráfku a bude nutné dráty o jeden otvor posunout.

Na druhé straně začněte tak, aby dráty v protilehlých otvorech náboje byly souběžné.

5. Kontrola polohy hlaviček

Dva protilehlé páry drátů by do přírub náboje měly vždy být navlečeny stejně - tedy tak, aby vždy dva protilehlé dráty shodně měly hlavičku vně příruby a druhé dva zevnitř.

Při výměně náboje je důležité zachovat původní způsob vedení drátů. Pokud nasadíte drát, který měl původně hlavičku z vnější strany náboje, ze strany vnitřní, změní se jeho ohyb a zvýší se riziko prasknutí.

6. Dotahování a usazení

Pokud máme takto zapletené kolo, postupně dotáhneme všechny niple po obvodu. Pokud byla zvolena správná délka drátů, měly by být jejich konce po dotažení v rovině s hlavičkami niplů.

Nezbývá než kolo vycentrovat a nezapomenout na postupné promačkávání po obvodu. Tím se výplet lépe usadí.

Kontrola správného zapletení

Z obrázku by měl být relativně dobře zřejmý systém vyplétání. Dráty označené silnějším kroužkem mají hlavičku na vnější straně náboje a naopak.

Otvory v ráfku jsou očíslovány pouze od 1 do 18. To znamená, že mezi nimi je vždy jeden otvor volný pro druhou stranu výpletu.

Otvor pro ventilek se nalézá mezi číslicemi 18 a 1. To je dost důležité, protože může sloužit jako výchozí bod pro určení správného otvoru v ráfku.

Správné spárování umístění dvojic drátů v náboji a v ráfku je dáno tabulkou.

Výměna jednotlivého drátu

Pokud máte rozbitý výplet, nejprve uvolněte výpletovou matku pomocí klíče na výplety. Opatrně vyjměte výplet z náboje.

Vložte nový výplet do správné pozice v náboji. Ujistěte se, že dodržujete původní vzor.

Připevněte výpletovou matku na konec výpletu a lehce ji utáhněte. Ujistěte se, že všechny výplety jsou stejně volné.

Ve vzniklé mezeře dochází k velkému náporu na okolní dráty a když dojde na tvrdý dopad, hrozí vytržení drátu i s niplem z ráfku, nebo jiné poškození ráfku.

Odkládat doplnění prasklých drátů se nevyplácí.

Výměna ráfku bez úplného rozpletení

Jestliže měníte pouze ráfek (se stejným tvarem v průřezu, tedy stejně vysoký), nemusíte celé kolo rozplétat, stačí nový ráfek připevnit (např. izolepou) ke starému a jednotlivé dráty do něj přesouvat.

Tento postup zachová původní pořadí a směr vedení drátů. Přesto je nutné zkontrolovat, zda nový ráfek odpovídá počtem otvorů, rozměrem a orientací vrtání.

Centrování a kontrola napětí

Jakmile jsou všechny výplety utažené, musíte kolo vycentrovat (také nazývané „centrování“). To provedete tím, že zkontrolujete, zda se kolo otáčí rovně.

K tomu může pomoci vycentrovací nástroj nebo jednoduchá montáž v stojanu na kolo. U svazkového výpletu se hodí také správný tenzometr, protože samotný zvuk drátu nebo pocit při stlačení neposkytuje dostatečně přesnou kontrolu.

Pracujte v malých krocích a pravidelně kontrolujte napětí. Neutahujte jeden drát výrazně více než ostatní, protože by mohlo dojít k deformaci ráfku nebo k nerovnoměrnému zatížení výpletu.

Vytvořit na novém ráfku při dotahování osmu, to taky není zrovna výhra. Investice do kvalitního ráfku nebo drátů ovlivní pevnost výsledného kola dost, ale pokud dojde k jejich deformaci už při vyplétání, je to trochu mimo.

Zajetí nového výpletu

Může to znít jako paradox, ale nově vypletená kola znamenají starosti. Při vyplétání se snažíme dráty usadit na svá místa a jejich zatížením docílit efektu už zajetých kol.

I tak je ale potřeba si hlídat tvrdost výpletu a po prvních dnech ježdění kolo dotáhnout.

U zajetých kol už si stačí udržovat rovná kola a v případě potřeby lehce vycentrovat a dotáhnout dráty.

Údržba svazkového výpletu

Výplety v dobrém stavu dost ovlivňují celkový dojem z kola a jeho chování. Ani drobné centrování kola není až taková věda, pokud je kolo udržované.

Postačí centrklíč a mozek. Návody se na internetu určitě najdou a pomůže taky rada od zkušenějších jezdců.

Pravidelně kontrolujte, zda ráfek neběží do strany nebo výšky, zda nejsou některé dráty povolené, deformované nebo prasklé a zda se v okolí niplů neobjevují známky poškození.

U svazkového výpletu je vhodné kontrolovat také celé skupiny drátů. Jediný povolený nebo poškozený drát může změnit rozložení zatížení v celém svazku.

Svépomocná oprava a odborný servis

Montáž nových výpletů na kolo není obtížná, ale vyžaduje přesnost. S správným nářadím, jako je klíč na výplety, můžete jednoduché opravy provést sami.

Pro složitější opravy nebo kompletní stavbu kola je dobré navštívit cyklistického mechanika.

U svazkového výpletu je tato rada obzvlášť důležitá při výměně celého kola, změně náboje, práci s asymetrickým zadním kolem nebo při odstraňování nerovnoměrného napětí.

Odborné seřízení je vhodné také tehdy, když se po několika jízdách výplet opakovaně povoluje, dráty praskají nebo ráfek nelze udržet rovný.

Jak posuzovat svazkový výplet podle použití

Volba správných výpletů závisí nejen na typu vašeho kola, ale také na tom, jak ho používáte. Například městské kolo klade zcela jiné požadavky na výplety než horské kolo nebo závodní kolo.

Pro závodní silniční kolo může být důležitá nízká hmotnost, tuhost a aerodynamika. Pro tréninkové nebo vytrvalostní kolo může být důležitější dlouhá životnost a snadná opravitelnost.

Pro univerzálnost a cenovou dostupnost zůstávají J-Bend výplety vynikající volbou pro mnoho cyklistů. Svazkový systém G3 je naopak specifické konstrukční řešení, které musí odpovídat konkrétnímu náboji, ráfku a způsobu použití.

Se spoustou typů výpletů je důležité zvážit své kolo, styl jízdy a osobní preference. Zeptejte se sami sebe: hledám sílu, aerodynamiku nebo lehké řešení?
