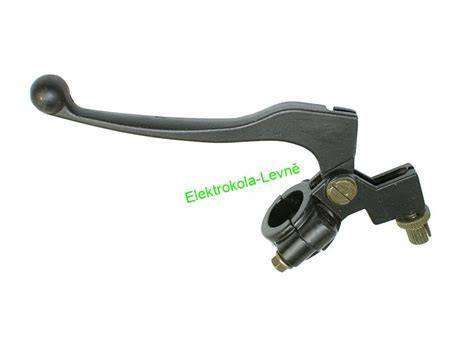

Hydraulická spojková páka na chopper: princip, výběr a správná montáž

Hydraulická spojková páka na chopper ovládá hlavní válec, který tlakem kapaliny přenáší pohyb k pracovnímu válci spojky. Správně zvolený systém může snížit únavu ruky, zpřesnit dávkování spojky a umožnit plynulejší řazení, ale při přestavbě lankového ovládání je nutné zohlednit průměry pístků, zdvih páky, objem kapaliny a skutečnou kompatibilitu s konkrétní spojkou.

Pro choppery Kawasaki Vulcan 1500 a Kawasaki Vulcan 1600 je jako hydraulická spojková páka uváděn díl V PARTS (VICMA) s regulací, vyrobený z hliníku a určený pro hydraulické ovládání spojky. Univerzální řešení, například kompaktní radiální systém MAGURA HC1 16mm DOT, může nabídnout přesné ovládání a ergonomii, avšak před montáží je nezbytné ověřit typ kapaliny a všechny rozměrové i funkční parametry původní soustavy.

Co hydraulická spojková páka na chopperu ovládá

Spojková páka je klíčový ovládací prvek umístěný na řídítkách, kterým jezdec rozpojuje a spojuje přenos síly mezi motorem a převodovkou. Správně fungující páka umožňuje plynulé řazení rychlostních stupňů a bezpečné rozjezdy bez trhání nebo poškození techniky. Kromě samotného ovládání má její stav přímý vliv na životnost spojkových lamel a celkovou kondici pohonného ústrojí motocyklu.

U hydraulického systému stisk páky pohybuje pístem hlavního válce. Ten vytlačuje kapalinu do hadičky a pracovní válec následně pohybuje mechanismem spojky. Při stisknutí páčky pošleš do hadičky určité množství kapaliny. Každý kdo chodil do školy by měl vědět, jak to množství spočítat - objem válce. No a dole je opět nějaký průměr válečku, tedy kruhová plocha a podle množství dopravené kapaliny vypočítáš zdvih.

Jedná se v podstatě o spojené válcové nádoby, kde záleží průměru a zdvihu = objem válce. [V] = 3,141 × r2 × v tedy například píst o průměru 12mm a zdvihu 10mm vytlačí 1130mm3 kapaliny ten je natlačen do pracovního válečku, který má třeba průměr 18mm, pak jeho zdvih bude jen 4,44mm.

Proč se hydraulická páka hodí pro chopper

Tento hydraulický systém spojky snižuje únavu rukou a zajišťuje konzistentní výkon, díky čemuž je každý řazení plynulé a spolehlivé-ideální pro jezdce, kteří požadují přesnost bez vysokých nákladů. Ergonomický design páčky poskytuje pohodlný úchop a snižuje únavu rukou během dlouhých jízd nebo hustého provozu.

Hydraulická spojka MAGURA HC1 16mm DOT promění váš zážitek z jízdy díky konzistentní, bezúnavové kontrole, která je ideální pro každodenní dojíždění i dynamické víkendové vyjížďky. Praví motocykloví fanoušci ocení jistotu přesného ovládání a silný, přímý tlakový bod.

Správné nastavení poznáte tak, že vaše předloktí a natažené prsty tvoří při položení na páčku jednu přímou linii bez nepřirozeného ohnutí zápěstí nahoru nebo dolů. Důležité je také zkontrolovat vůli páčky, aby spojka začala zabírat v optimálním bodě a nedocházelo k jejímu prokluzování nebo nedořazování.

Toto umístění má dva hlavní praktické důvody, z nichž nejdůležitějším je ergonomické oddělení od ovládání plynu, které je na pravé straně. Většina jezdců jsou praváci, a proto je citlivější pravá ruka vyhrazena pro precizní ovládání přední brzdy a plynové rukojeti. Levá ruka pak obsluhuje spojku, což zabraňuje nechtěnému přidání plynu při řazení nebo brzdění v krizových situacích.

MAGURA HC1 16mm DOT

MAGURA RADIAL HC1. Kompaktní hydraulická spojka, která nabízí skvělý poměr cena/výkon. Pokud máte vysoké nároky na jízdní dynamiku, bezpečnost a komfort a chcete svůj dobrý motocykl ještě vylepšit, je čas na nový HC1.

Tento kompaktní radiální páčkový systém usnadňuje rozhodnutí o optimalizaci vašeho motocyklu. Úhlový design pumpy usnadňuje instalaci HC1. Stejně jako všechny produkty značky MAGURA, i tento radiální systém spojky obsahuje špičkovou technologii, ideální ergonomii a úžasnou pozornost k detailu.

HC1 je dodáván s nádržkou na kapalinu spojky. 16mm hlavní válec zajišťuje optimální hydraulický tlak pro ostrou akci spojky a lepší modulaci. Odolná konstrukce je vyrobena společností MAGURA, důvěryhodným jménem v oblasti hydrauliky motocyklů, zajišťující dlouhodobou spolehlivost.

• 16mm hlavní válec: Zajišťuje optimální hydraulický tlak pro ostrou akci spojky a lepší modulaci.
• Kompatibilní s DOT kapalinou: Používá standardní DOT brzdovou kapalinu pro snadnou údržbu a spolehlivý výkon.
• Ergonomický design páčky: Pohodlný úchop snižuje únavu rukou během dlouhých jízd nebo hustého provozu.
• Odolná konstrukce: Vyrobeno společností MAGURA, důvěryhodným jménem v oblasti hydrauliky motocyklů, zajišťující dlouhodobou spolehlivost.
• Snadná instalace: Vhodné pro většinu motocyklů s hydraulickým systémem spojky, což usnadňuje upgrade.

MAGURA HC1 16mm DOT je určen pro systém používající DOT kapalinu. Před objednáním se ujistěte, že váš systém spojky je vhodný pro brzdovou kapalinu nebo minerální olej. Tuto informaci najdete na nádržce kapaliny spojky původní výbavy.

Upozorňujeme, že použití nesprávného senzoru (nebo komponent) poškodí systém spojky, protože je vhodný pouze pro olej nebo DOT kapalinu. Typ kapaliny proto není pouze servisní detail, ale základní podmínka bezpečné kompatibility.

Hydraulická páka V PARTS (VICMA) pro chopper

V PARTS (VICMA) spojková páka KAWASAKI VN 1500/1600 CLASSIC hydraulická, s regulací, barva stříbrná (DSK25SV) (71621). Díl V PARTS (VICMA) je vhodný pro: Kawasaki Vulcan 1500 (qewkh) Kawasaki Vulcan 1600 (q0zfd).

Pro chopper je důležité rozlišit páku určenou pro konkrétní hydraulický systém od univerzální páky nebo kompletní přestavbové sady. Samotný tvar páky ještě nepotvrzuje kompatibilitu s hlavním válcem, objímkou řídítek, elektrickým spínačem ani hydraulickou hadičkou.

Přestavba lankové spojky na hydraulickou

Předělat mechanickou (lankovou) spojku na hydraulickou není úplně jednoduché. Tady se musí počítat s objemem kapaliny v soustavě, průměry pístků a délce dráhy hlavního válce a spojkového. Tedy nejdřív je potřeba zjistit, zda tento zakoupený díl vůbec může být vhodný pro danou spojku.

Pokud máte vysoké nároky na jízdní dynamiku, bezpečnost a komfort a chcete svůj dobrý motocykl ještě vylepšit, je čas na nový HC1. Tento kompaktní radiální páčkový systém usnadňuje rozhodnutí o optimalizaci vašeho motocyklu.

U přestavby se musí sladit nejen hydraulická páka s hlavním válcem, ale také pracovní válec s mechanismem spojky. Bude to částečně ovlivněno tím, že v kapalině je zde táhlo zakončené lankem, takže zdvih bude nepatrně větší. Jednoduše řečeno, pokud by byly průměry válečků stejné, byl by i zdvih stejný.

Řešení samozřejmě je, ale je složité. Nejprve by se musel vyrobit pracovní válec, co bude ovládat přímo spojku. Tam postačí zdvih třeba jen 2 - 3 mm. Tedy vyrobit válec s takovým zdvihem (to není problém pro soustružníka), ale umístit ho na motorce už může být zásah do konstrukce motoru.

Pak k tomu vypočítat potřebná objem kapaliny na stlačení a podle toho zvolit hlavní válec (na řídítku), tedy průměr a zdvih. Pro konstruktéra co vyvíjí nový motor je to vcelku brnkačka, pro přestavbu je to nesčetněkrát složitější.

Vyžaduje to počítat a mít možnost soustružit, frézovat a možná i svařovat TIGem. Já tuto věc řeším také na jednom stroji, takže dnes už vím, co všechno tato představba vyžaduje. Ale vyřešit to samozřejmě jde.

Jak souvisí průměr válců se zdvihem spojky

Hlavní válec vytlačuje určitý objem kapaliny a pracovní válec jej přemění na svůj zdvih. Menší průměr hlavního válce při stejném zdvihu vytlačí menší objem kapaliny, zatímco větší průměr pracovního válce potřebuje k dosažení stejného pohybu větší objem kapaliny.

Pokud má hlavní válec nedostatečný zdvih nebo nevytlačí potřebné množství kapaliny, pracovní válec se nepohybuje dostatečně. Pokud je poměr pístků zvolen nevhodně, může být páka sice lehká, ale spojka se úplně nerozepne, případně bude její ovládání příliš citlivé.

Tak jedině to udělat ještě přes nějakou páku a zvih si uděláš jaký chceš. Ale pak bude spojka hodně citlivá. Zkrácením páčky se zmenší páka a bude nutno vyvinout větší sílu na obvládání spojky.

Úprava převodního poměru proto není jednoduchá náhrada za správně navrženou hydraulickou soustavu. Změna místa uchycení táhla může zvětšit jeho pohyb, současně však mění ovládací sílu a citlivost spojky.

Diagnostika: páka se vrací, ale pracovní válec ne

Při hydraulické závadě se může stát, že páka jde lehce a táhlo spojku při stisku pohne, ale po uvolnění se táhlo nevrátí do původní polohy. Tento projev nelze automaticky vysvětlit pouze nedostatečným zdvihem hlavního válce, protože návrat ovlivňuje také pružina spojky, pružina pístku, těsnění, stav kapaliny a průchodnost systému.

Pod pístkem v pumpě musí být pružina, která to vrátí. Možná je obráceně těsnění na pístku pumpy. Pokud se pístek hlavního válce nevrací do klidové polohy, může zůstat omezené proudění kapaliny mezi nádržkou a hydraulickým okruhem.

Buďto máš blbě odvzdušněné, moc kapaliny v nádobce(musí tam být vzduchová mezera) a nebo se ti nevrací pístek na páčce do klidové polohy. V klidové poloze by měla kapalina hadičkou volně protékat.

Správně jsem měl napsat, že do hadičkky a pracovního válečku protlačíš objem kapaliny. Je jasné, že system musí být naplněn bez bublinek. Zavzdušněný systém může mít měkký chod a nedostatečný účinek, přestože páka i táhlo na první pohled reagují.

Nejčastější příčiny nevracení táhla

• Pod pístkem v pumpě chybí nebo nefunguje vratná pružina.
• Těsnění na pístku hlavního válce může být namontované obráceně.
• Nádobka může být naplněná příliš vysoko a nemusí v ní zůstat vzduchová mezera.
• Hydraulický systém může být zavzdušněný.
• Pístek páky se nemusí vracet do klidové polohy.
• Pracovní mechanismus spojky může mít příliš velký odpor.
• Použitá páka nebo hlavní válec nemusí být pro danou spojku vhodný.

Hlavně tam necpi žádné pružinky "navíc", tím bys vlastně ukončil výhodu hydraulické spojky a to je její lehkost. Před přidáním jakékoliv pružiny je nutné zjistit, zda problém nezpůsobuje nesprávná montáž, přeplněná nádržka, vzduch v systému nebo nevhodná kombinace válců.

Seřízení hydraulické páky na řídítkách

Nastavitelná páka umožňuje pomocí regulačního mechanismu přesně upravit vzdálenost páčky od řídítka podle individuálních potřeb. To je ideální řešení pro jezdce s menší dlaní nebo pro ty, kteří chtějí mít ovládání motocyklu přesně přizpůsobené svým individuálním potřebám.

Pokud při plném stisknutí dvěma prsty páčka drtí zbývající prsty na rukojeti, je nutné upravit její vzdálenost nebo dráhu. Při nastavování je nutné ověřit, že páka v klidové poloze umožňuje úplný návrat pístku a že po uvolnění zůstává zachována správná vůle.

Důležité je také zkontrolovat vůli páčky, aby spojka začala zabírat v optimálním bodě a nedocházelo k jejímu prokluzování nebo nedořazování. Příliš malá vůle může bránit úplnému uzavření hydraulického okruhu, zatímco příliš velká vůle může omezit dostupný zdvih.

Materiál a konstrukce spojkové páky

Standardní odlévané páčky jsou cenově dostupnější a plně dostačují pro běžný provoz, ale bývají křehčí a při pádu se snadno zlomí. Kované páčky jsou vyrobeny z odolnějších materiálů, které lépe odolávají prudkým pohybům a vysokému tlaku, což oceníte zejména při sportovní jízdě.

Díky vyšší pevnosti se tyto páky při namáhání méně ohýbají a poskytují jezdci přesnější zpětnou vazbu při ovládání spojky. Materiál ovlivňuje především odolnost a hmotnost, zatímco povrchová úprava, jako je chromování nebo eloxování, chrání součástku před korozí a opotřebením.

Kvalitně zpracované páky mají ergonomický tvar, který snižuje únavu ruky při dlouhých cestách nebo častém řazení v městském provozu. Estetická stránka, například u chromovaných verzí pro klasické motorky, je pak vítaným bonusem, který podtrhuje styl celého stroje.

Úhlový design pumpy usnadňuje instalaci HC1. Stejně jako všechny produkty značky MAGURA, i tento radiální systém spojky obsahuje špičkovou technologii, ideální ergonomii a úžasnou pozornost k detailu.

Varovné signály opotřebení nebo závady

Mezi hlavní varovné signály patří nadměrná vůle v čepu páčky, která způsobuje její viklání, nebo odpor při stisku, který může naznačovat přidírající se lanko. Pokud cítíte, že spojka zabírá až na úplném konci dráhy nebo naopak velmi blízko u řídítka, je čas na důkladné seřízení.

Viditelné praskliny, ohnutí po pádu nebo výrazné opotřebení kontaktních ploch jsou pak jasným důvodem pro okamžitou výměnu za nový díl. Při hydraulické páce je nutné zkontrolovat také únik kapaliny, stav těsnění, chod pístku, upevnění nádržky a průchodnost hadičky.

• Nadměrná vůle v čepu páčky může způsobovat viklání a nepřesný chod.
• Odpor při stisku může upozorňovat na mechanické drhnutí nebo problém v ovládacím mechanismu.
• Záběr spojky na samotném konci dráhy může souviset s nesprávným seřízením nebo nedostatečným zdvihem.
• Viditelné praskliny a ohnutí po pádu jsou důvodem k okamžité výměně.
• Výrazně opotřebené kontaktní plochy mohou měnit převod páky a zhoršovat cit ovládání.

Kontrolní postup před montáží hydraulické páky

1. Ověřte, zda je motocykl vybaven hydraulickou spojkou, nebo zda jde o přestavbu z lankového ovládání.
2. Zkontrolujte, zda systém používá DOT kapalinu nebo minerální olej.
3. Porovnejte průměr hlavního válce, jeho zdvih a požadovaný pohyb pracovního válce.
4. Ověřte kompatibilitu uchycení na řídítkách a prostor pro nádržku kapaliny.
5. Zkontrolujte připojení hydraulické hadičky a případného elektrického senzoru.
6. Prověřte, zda pracovní válec dokáže překonat odpor spojky a vrátit se do výchozí polohy.
7. Po montáži systém naplňte správnou kapalinou a důkladně odvzdušněte.
8. Nastavte vzdálenost páky a ověřte její volný návrat.
9. Před jízdou zkontrolujte úplné rozpojení i sepnutí spojky.

Tuto informaci najdete na nádržce kapaliny spojky původní výbavy. Upozorňujeme, že použití nesprávného senzoru (nebo komponent) poškodí systém spojky, protože je vhodný pouze pro olej nebo DOT kapalinu.

Kompletní sada pro přestavbu lankového ovládání spojky na velmi účinný,jednoduše a hlavně lehce ovladatelný hydraulickýsystémod světově známého výrobce MAGURA byla uváděna pro motocykly HONDA CRF250R 09-12 CRF450R 09-11. Tato konkrétní aplikace sama o sobě nepotvrzuje vhodnost pro chopper, protože u přestavby rozhodují rozměry a parametry konkrétního motocyklu.

Hydraulická páka versus lankové ovládání

Lankové ovládání má jednodušší konstrukci a při správném seřízení umožňuje snadnou kontrolu i opravu. Hydraulické ovládání může nabídnout lehčí chod, stabilnější přenos síly a menší citlivost na vedení ovládacího prvku, ale vyžaduje správnou kapalinu, těsnost, odvzdušnění a vhodné sladění hlavního a pracovního válce.

Lanko přitom spojka krásně potáhla zpátky, ale hydrauliku ne. Tento rozdíl ukazuje, že hydraulická soustava musí mít nejen dostatečný tlak při stisku, ale také správně vyřešený návrat pracovního mechanismu po uvolnění páky.

Předělat mechanickou (lankovou) spojku na hydraulickou není úplně jednoduché. Tedy nejdřív je potřeba zjistit, zda tento zakoupený díl vůbec může být vhodný pro danou spojku.

Praktická volba pro chopper

Pro Kawasaki Vulcan 1500 a Kawasaki Vulcan 1600 dává smysl hledat hydraulickou páku s ověřenou kompatibilitou pro daný model, například V PARTS (VICMA) spojkovou páku KAWASAKI VN 1500/1600 CLASSIC hydraulickou, s regulací, barva stříbrná (DSK25SV) (71621).

Pro univerzální přestavbu může být zajímavý MAGURA RADIAL HC1, protože nabízí kompaktní radiální konstrukci, 16mm hlavní válec, ergonomický design a dodávanou nádržku na kapalinu spojky. Rozhodující však zůstává shoda kapaliny, rozměrů, uchycení, zdvihu a ovládací síly.

Nejdůležitější není samotný vzhled páky, ale funkční celek. Praví motocykloví fanoušci ocení jistotu přesného ovládání a silný, přímý tlakový bod, avšak nesprávně zvolený poměr válců může vést k nedostatečnému rozpojení spojky, nadměrné citlivosti nebo příliš vysoké ovládací síle.

Správně fungující páka umožňuje plynulé řazení a přímo ovlivňuje životnost spojkových lamel i celkovou kondici pohonného ústrojí. Nastavitelná páka umožňuje pomocí regulačního mechanismu přesně upravit vzdálenost páčky od řídítka podle individuálních potřeb.

Hydraulická spojková páka na chopper je vhodným řešením tehdy, když odpovídá konkrétnímu hlavnímu a pracovnímu válci, používá správný typ kapaliny, má dostatečný zdvih a po uvolnění se spolehlivě vrací do výchozí polohy. Před montáží proto ověřte kompatibilitu celého systému, nikoli pouze rozměr nebo vzhled páky.
