Regulátor dobíjení Suzuki: výběr, kompatibilita a bezpečná výměna

Regulátor dobíjení Suzuki udržuje správné napětí v elektrické soustavě motocyklu a zajišťuje dobíjení baterie. Při výběru je nutné ověřit konkrétní model, rok výroby, typ konektoru, způsob upevnění a shodu s originálním dílem.

Regulátor dobíjení, označovaný také jako relé dobíjení nebo dobíjecí relé, je vhodné měnit až po důkladné kontrole celé elektrické soustavy motocyklu, protože vadný elektrický systém může nový díl okamžitě poškodit.

Jak vybrat regulátor dobíjení Suzuki

Stejný jako originál regulátor. Stejné upevnění i konektory.

Při výběru je důležité porovnat především označení originálního dílu, počet kontaktů, konektor, rozteč montážních otvorů a rozměry regulátoru. U některých náhrad jsou vodiče zakončené konektory pro snadnou a jednoduchou výměnu.

Regulátor dobíjení vhodný pro motocykly: Suzuki GSXR400 GK76A 1990-1995 Suzuki GS500 1989-2003 Suzuki GS500E 1989-2000 Suzuki DR650S 1990-1991

Parametry: - 12V - 1x konektor (4 kontakty) - 1x vodič (kabel.oko)

Kompatibilita podle modelu Suzuki

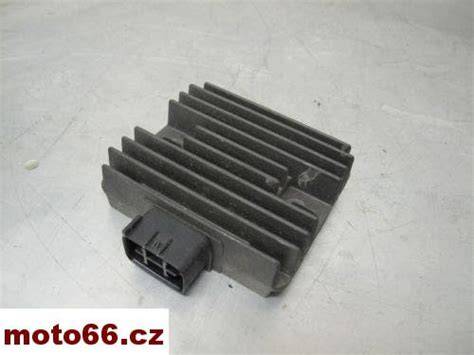

Regulátor pro Suzuki GSR 600

Pro Suzuki GSR 600 se v diskusi doporučuje vyměnit tyristorový regulátor za MOSFET regulátor, protože se méně zahřívá, má větší frekvenci spínání a lepší stabilitu napětí.

Pro tento motocykl je potřeba třífázový regulátor s proudovou kapacitou alespoň 30 A.

U regulátorů pro Suzuki GSR 600 se může volit délka vodičů i výkonnostní varianta.

Regulátor napětí Suzuki s označením 32800-14F00

Regulátor napětí Suzuki AN250/400, GSX R 600/1000 ,SV 650,VS 1500 int. 32800-14F00 - 1 konektory ,5 pin rozteč děr pro montáž 78 mm (střed děr) otvory oválné takže lze montovat s roztečí cca 64 - 90 mm délka 103 mm šířka 79 mm výška 33 mm orig. označení: 32800-14F00

Regulátory pro Suzuki DR 650, Intruder a další modely

Náhradní díl v originální kvalitě.

Pasuje na: Suzuki DR 650 RU N SP44B SP44B-100001 SP44B-101523 1992 1 27 BHP, 20 kw Suzuki DR 650 R N SP44B SP44B-100001 SP44B-101523 1992 1 45 BHP, 33 kw Suzuki DR 650 RU P SP44B SP44B-101524 SP44B-103805 1993 1 27 BHP, 20 kw Suzuki DR 650 R P SP44B SP44B-101524 SP44B-103805 1993 1 45 BHP, 33 kw Suzuki DR 650 RU R SP44B SP44B-103806 - 1994 1 34 BHP, 25 kw Suzuki DR 650 R R SP44B SP44B-103806 - 1994 1 45 BHP, 33 kw Suzuki DR 650 RU R SP44B SP44B-103806 - 1995 1 34 BHP, 25 kw Suzuki DR 650 R R SP44B SP44B-103806 - 1995 1 45 BHP, 33 kw

Pasuje také na Suzuki DR 650 REU R SP45B SP45B-100001 SP45B-101314 1994 1 34 BHP, 25 kw Suzuki DR 650 RE R SP45B SP45B-100001 SP45B-101314 1994 1 45 BHP, 33 kw Suzuki DR 650 REU S SP45B SP45B-101315 - 1995 1 34 BHP, 25 kw Suzuki DR 650 RE S SP45B SP45B-101315 - 1995 1 45 BHP, 33 kw

Kompatibilita zahrnuje také Suzuki VS 600 GLU Intruder T VN51B VN51B-101640 VN51B-102362 1996 2 34 BHP, 25 kw Suzuki VS 600 GL Intruder T VN51B VN51B-101640 VN51B-102362 1996 2 45 BHP, 33 kw Suzuki VS 600 GLU Intruder V VN51B VN51B-102363 - 1997 2 34 BHP, 25 kw Suzuki VS 600 GL Intruder V VN51B VN51B-102363 - 1997 2 45 BHP, 33 kw

Další uvedené použití se týká modelů Suzuki VS 800 GL Intruder T, V, W, X a Y z let 1996 až 2000 a Suzuki VS 1400 GLP Intruder Vysoká řidítka z let 1996 až 2003.

Originální označení a náhrady

Nahrazuje originální díl (OEM): Suzuki 32800-45110 Suzuki 32800-45210 Suzuki 32800-45250 Suzuki 32800-49140 Suzuki 32800-49310 Suzuki 32800-49320 Suzuki 32800-49X50 Arrowhead 230-58070 Arrowhead ASU6010

Výrobek může být dodáván jako náhrada originálního dílu, přičemž shoda se ověřuje podle katalogového čísla, konektorů, montážních otvorů a konkrétního modelu motocyklu.

Kontrola dobíjecí soustavy před výměnou

Před montáží je však nezbytně nutné provést důkladnou kontrolu elektrické soustavy motocyklu, aby nedošlo k okamžitému poškození nového regulátoru.

Vadný elektrický systém či závada v elektrické soustavě motocyklu, která způsobila prvotní závadu, znehodnotí a nevratně poškodí i tento nový díl.

Hledání závady nebo zkoušení opravy metodou "pokus-omyl" většinou poškodí a nenávratně zničí elektroniku regulátoru.

• zkontrolujte stav konektorů a vodičů;
• ověřte, zda nejsou konektory nebo kabeláž poškozené;
• porovnejte zapojení s konkrétním elektrickým schématem motocyklu;
• zkontrolujte upevnění regulátoru a jeho chlazení;
• před připojením nového dílu odstraňte příčinu původní závady.

Montáž a zapojení

Snadná a jednoduchá výměna (instalace).

Z regulátoru vyvedeny drátky zakončené konektory.

Většina typů je dodávána včetně konektorů pro jednoduchou a rychlou montáž.

Výrobek je určen výhradně pro montáž odborným servisem.

Za odbornou montáž se považuje montáž v servisu nebo montáž osobou, která má oprávnění tyto činnosti vykonávat.

Neboť s náhradními díly elektrosoustavy motocyklu může pracovat jen osoba s elektrotechnickou kvalifikací v oboru.

Nejčastější chyby při výměně

Záruka se nevztahuje na špatné zapojení a neodbornou montáž, úpravy konektorů a kabeláže, a na vady zapříčiněné závadou v elektrické soustavě motocyklu.

• montáž regulátoru s nesprávným počtem kontaktů;
• záměna podobně vypadajících konektorů;
• úprava konektorů nebo kabeláže bez ověření zapojení;
• použití regulátoru bez kontroly alternátoru a elektrické soustavy;
• zkoušení metodou „pokus-omyl“;
• montáž osobou bez potřebné elektrotechnické kvalifikace.

Výrobci a konstrukční varianty

Regulátor dobíjení (relé dobíjení / dobíjecí relé) od americké značky Arrowhead - kvalitní zpracování a materiály pro dlouhou životnost a funkčnost.

Značka Arrowhead Electrical Products vyrábí široký sortiment elektrických komponentů a jejich součástí.

Sortiment zahrnuje startéry motoru, startovací kartáče, startovací uhlíky, alternátory, statory, regulátory pro motocykly, čtyřkolky a vodní skútry.

Díky 45 letým zkušenostem disponují všechny výrobky vysokou kvalitou a zpracováním.

U Suzuki GSR 600 se jako modernější alternativa uvádí MOSFET regulátor, který se méně zahřívá a poskytuje lepší stabilitu napětí.

Kontrola po montáži

Po instalaci je nutné ověřit správné zapojení, mechanické upevnění a stav konektorů.

Regulátory v poslední fázi výroby procházejí důkladnou kontrolou a zkoušením - každý je plně funkční.

Samotná funkčnost nového dílu však nenahrazuje kontrolu elektrické soustavy motocyklu, protože opakovaná závada v kabeláži, alternátoru nebo zapojení může nový regulátor znovu poškodit.

Co ověřit před objednáním

1. přesný model Suzuki;
2. rok výroby a případně výrobní variantu;
3. originální označení regulátoru;
4. počet kontaktů a typ konektoru;
5. počet vodičů a způsob jejich zakončení;
6. rozteč a tvar montážních otvorů;
7. rozměry regulátoru;
8. typ elektrické soustavy, například třífázové provedení;
9. příčinu původní závady;
10. odbornou montáž a kontrolu po instalaci.

U konkrétního motocyklu Suzuki je rozhodující shoda všech těchto údajů, nikoli pouze podobný vzhled regulátoru nebo shodný název modelové řady.
