Přepínač blinkrů samostatný je určen do sdružených ovladačů na řidítkách u motocyklů Jawa/ČZ, Simson, MZ ETZ. U motocyklů Jawa se používá zejména v kombinaci s řídítky a ovladači, které umožňují instalaci pravostranného přepínače směrových světel.
Samostatný přepínač blinkrů je určen pro přepínání levých a pravých směrových světel. Při výběru je nutné ověřit nejen označení motocyklu, ale také provedení řídítek, otvor pro ovladač, způsob uchycení a stav původní elektroinstalace.
Pro které motocykly Jawa a ČZ lze přepínač použít
Přepínač blinkrů bez výřezu v chromovaném provedení lze použít pro motocykly Jawa, ČZ, Simson a MZ ETZ. Uvedené provedení je určeno do sdružených ovladačů na řidítkách, proto je před montáží důležité porovnat konstrukci konkrétního ovladače s dílem, který je na motocyklu namontován.
| Motocykl | Typ | Období nebo rok |
|---|---|---|
| Jawa 250 | 559 Panelka | od roku 1962 |
| Jawa 250 | 592 | od roku 1969 |
| Jawa 250 | 590 Sport | od roku 1965 |
| Jawa 350 | 360 Panelka | od roku 1964 |
| Jawa 350 | 361 Sport | od roku 1965 |
| Jawa 350 | 362 Californian | od roku 1969 |
| Jawa-ČZ 125 | 351 | od roku 1954 |
| Jawa-ČZ 150 | 352 | od roku 1954 |
| Jawa-ČZ 125 | 355 Kývačka | od roku 1956 |
| Jawa-ČZ 175 | 356 Kývačka | od roku 1956 |
| Jawa 250 | 353 Kývačka | od roku 1954 |
| Jawa 350 | 354 Kývačka | od roku 1954 |
| Jawa 250/350 | 623-633 Bizon | od roku 1969 |
| Jawa 350 | 634 | neuvedeno |
| Jawa 90 | typ 30, 31 Cross | od roku 1968 |
| Jawa 90 | typ 36, 37 Roadster | od roku 1968 |
| Jawa 500 OHC | typ 15/00 | 1952- |
| Jawa 500 OHC | typ 15/01 | 1952- |
| Jawa 500 OHC | typ 15/02 | 1953- |
| ČZ 125 | 453 | od roku 196- |
| ČZ 125 | 473 | od roku 196- |
| ČZ 175 | 450 | od roku 196- |
| ČZ 175 | 470 | od roku 196- |
| ČZ 250 | 455 | od roku 196- |
| ČZ 250 | 475 | od roku 196- |
| ČZ 175 | 501-Skúter | rok 1958 |
| ČZ 175 | 502-Skúter | od roku 196- |
| ČZ 175 | 505 Skútrová trojkolka | neuvedeno |
| ČZ 125 | 476 | neuvedeno |
| ČZ 175 | 477 | neuvedeno |
| ČZ 125/175 | 487/488 | neuvedeno |
| ČZ 250/350 | 471/472 | neuvedeno |
Přepínač blinkrů na kývačce a panelce

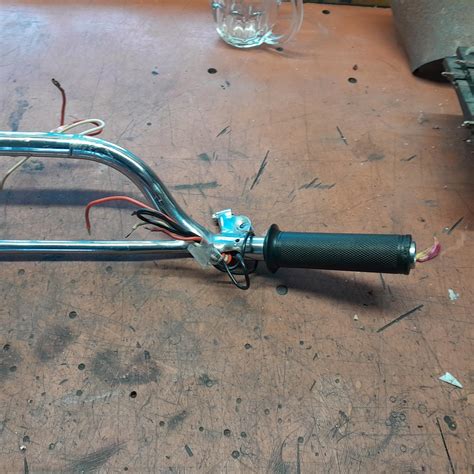

U motocyklu Jawa 350/354 Kývačka může vzniknout problém při montáži blinkrů z novější panelky, protože na původních kývačkových řidítkách nemusí být otvor ani dírky pro šroubek pro uchycení přepínače blinkrů.
Pokud jsou řidítka silně orezlá a plánuje se jejich výměna, je vhodné ověřit, zda mají otvory pro oba ovladače: na levé straně pro přepínač světel a houkačky a na pravé straně pro přepínač blinkrů.
U některých náhradních řídítek se objevuje pouze otvor na levé straně, takže nemusí být připravena pro pravostranný přepínač blinkrů. Samotný přepínač proto nelze posuzovat odděleně od řídítek a sdruženého ovladače.
Konstrukce samostatného přepínače
Uvnitř je jezdec, který se přesouvá pomocí ramínka. Z tohoto jezdce vytláčí pružinka mosazný plíšek, který chodí po třech hlavičkách a aretací je propojuje.
Tyto hlavičky jsou vyvedeny ven na obal a na ně se letují dráty k propojení. Přepínač tak mechanickým pohybem jezdce propojuje jednotlivé elektrické kontakty pro levou, pravou nebo středovou polohu.
Letování vodičů a riziko poškození
Letování drátů na kontakty přepínače je potřeba věnovat větší pozornost kvalitě letování. Prohřátí je nutno provést na nejkratší možnou dobu.
Uložení kontaktů v těle přepínače se při dlouhém prohřátí změní a tím se poškodí jejich funkce. Při opravě nebo zapojování je proto důležité pracovat rychle, používat správně připravený vodič a zabránit zbytečnému zahřívání těla přepínače.
Oprava páčky blinkrů Peugeot 307
Varianty a související díly
V nabídce dílů Jawa a ČZ se objevují také kombinované přepínače s kabeláží Jawa 350, samotné krytky kombinovaného přepínače, přepínače světel, rychlopaly, kryty blinkrů a gumy pod kryt blinkrů.
Samostatný přepínač blinkrů je proto nutné odlišit od kompletního kombinovaného přepínače. Kompletní sestava může obsahovat také kabeláž, krytku a další části ovladače, zatímco samostatný přepínač představuje pouze vnitřní spínací prvek.
- samostatný přepínač blinkrů,
- kombinovaný přepínač s kabeláží Jawa 350,
- krytka kombinovaného přepínače,
- přepínač světel,
- kryt blinkrů,
- guma pod kryt blinkrů,
- kabeláž a konektory.
Co zkontrolovat před montáží
- Ověřit, zda je přepínač určen pro konkrétní typ sdruženého ovladače.
- Porovnat provedení řidítek a umístění otvorů pro uchycení.
- Zkontrolovat, zda je na pravé straně řidítek prostor pro přepínač blinkrů.
- Prověřit stav kontaktů, pružinky, mosazného plíšku a jezdce.
- Zkontrolovat stav vodičů a místo jejich připojení.
- Při letování minimalizovat dobu prohřátí kontaktů i těla přepínače.
- Po montáži ověřit funkci levé, pravé a středové polohy přepínače.
Přepínač blinkrů může být vhodným řešením pro motocykly Jawa a ČZ s dodatečně namontovanými směrovými světly, ale správná funkce závisí na shodě přepínače, sdruženého ovladače, řídítek a elektroinstalace.
