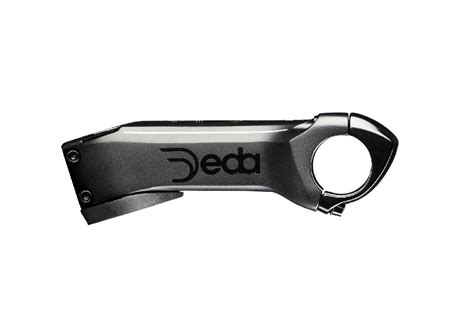

Představec Deda Pista je dráhový představec z hliníkové slitiny Alu 2014 vyrobené technologií 3D kování. Je určen pro řídítka o průměru 31,7 mm a sloupek vidlice 1 1/8" (28,6 mm), má úhel 70° a výšku objímky 40 mm.
Model Deda Pista se vyrábí v délkách 90, 100, 110, 120, 130 a 140 mm. Základní provedení má černou leštěnou, respektive černě eloxovanou povrchovou úpravu s bílým logem Deda Elementi.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Typ | dráhový představec Pista |
| Materiál | Alu 2014 3D forged |
| Průměr řídítek | 31,7 mm |
| Průměr sloupku vidlice | 1 1/8" (28,6 mm) |
| Úhel | 70° |
| Sklon | -20° |
| Výška objímky | 40 mm |
| Dostupné délky | 90, 100, 110, 120, 130 a 140 mm |
| Šrouby | ocel |
| Hmotnost | 126 g |
| Provedení | černá leštěná |
Konstrukce a materiál
dráhový představec Pista materiál: Alu 2014 3D forged pro řídítka 31,7 mm šrouby: ocel úhel 70° / -20° délky 90 - 140 mm 1 1/8" (28,6 mm) výška objímky: 40 mm hmotnost: 126 g provedení: černá leštěná
Plná 3D kovaná slitina 2014 s úhlem 70° pro nejlepší pistu na světě. Materiál: Slitina 2014 3D kované Šrouby: CrMo Úhel: 70° Ø řídítek: 31,7 mm Vidlice Steerer: 1 1/8” (28,6mm) Výška svorky: 40 mm Velikosti: 130mm Hmotnost: 126 g (110 mm) Povrchová úprava: Černě eloxovaná s bílým logem Deda Elementi
Hliníková slitina Alu 2014 tvoří základ těla představce a 3D kování se používá pro vytvoření jeho konstrukce. Upevnění zajišťují ocelové, respektive CrMo šrouby.
Kompatibilita
Představec je určen pro řídítka s průměrem 31,7 mm. Tento rozměr je nutné ověřit před montáží, protože představec není určen pro řídítka jiného průměru.
Vidlice Steerer: 1 1/8” (28,6mm). Výška svorky: 40 mm.
Kompatibilita se sloupkem vidlice tedy odpovídá rozměru 1 1/8" neboli 28,6 mm. Při výběru je třeba zkontrolovat také dostatek prostoru na sloupku vidlice pro objímku vysokou 40 mm.
Úhel a poloha řídítek
Úhel představce je uveden jako 70° / -20°. V některých produktových údajích se objevuje také zápis „úhel 70°/sklon -30°“, proto je vhodné při montáži vycházet z konkrétní varianty a jejího označení.
Úhel a délka představce ovlivňují polohu řídítek vůči jezdci. Delší varianta posune řídítka dále dopředu, zatímco kratší varianta vytvoří kompaktnější posed.
Dostupné délky
| Varianta | Označení |
|---|---|
| 90 mm | 12355.90 mm |
| 100 mm | 12355.100 mm |
| 110 mm | 12355.110 mm |
| 120 mm | 12355.120 mm |
| 130 mm | 12355.130 mm |
| 140 mm | 12355.140 mm |
Model je nabízen v délkách 90 - 140 mm. Jednotlivé varianty jsou uvedeny jako PŘEDSTAVEC DEDA PISTA - 90 mm, PŘEDSTAVEC DEDA PISTA - 100 mm, PŘEDSTAVEC DEDA PISTA - 110 mm, PŘEDSTAVEC DEDA PISTA - 120 mm, PŘEDSTAVEC DEDA PISTA - 130 mm a PŘEDSTAVEC DEDA PISTA - 140 mm.
U všech uvedených variant je uveden materiál Al 2014 3D, určení pro řídítka 31,7 mm, délky 90-140 mm a hmotnost 126 g.
Hmotnost a povrchová úprava
Hmotnost: 126 g (110 mm). V základním technickém popisu je hmotnost uvedena jako 126 g.
Provedení: černá leštěná. Povrchová úprava: Černě eloxovaná s bílým logem Deda Elementi.
Černé provedení s bílým logem odpovídá sportovnímu vzhledu dráhového komponentu a umožňuje jeho snadné začlenění do černě nebo barevně laděného kokpitu.
Výběr vhodné varianty
Při výběru délky je nutné zohlednit požadovanou polohu řídítek, geometrii rámu, délku horní trubky a osobní nastavení posedu. Kratší délka obvykle znamená menší vzdálenost řídítek od sedla, zatímco delší délka řídítka posouvá dopředu.
Pro správný výběr je důležité současně ověřit průměr řídítek 31,7 mm, průměr sloupku vidlice 28,6 mm a prostor potřebný pro výšku objímky 40 mm.
Varianty a označení výrobku
Číslo zboží: 12355. Značka: DEDA ELEMENTI.
Modelové číslo výrobku: 443639. EAN 8059265683932.
PŘEDSTAVEC DEDA PISTA - 100 mm 12355.100 mm. PŘEDSTAVEC DEDA PISTA - 110 mm 12355.110 mm. PŘEDSTAVEC DEDA PISTA - 120 mm 12355.120 mm.
PŘEDSTAVEC DEDA PISTA - 130 mm 12355.130 mm. PŘEDSTAVEC DEDA PISTA - 140 mm 12355.140 mm. PŘEDSTAVEC DEDA PISTA - 90 mm 12355.90 mm.
Montáž a kontrola před použitím
Před montáží je třeba ověřit, zda průměr řídítek odpovídá hodnotě 31,7 mm a zda sloupek vidlice odpovídá rozměru 1 1/8" (28,6 mm).
Řídítka musí být správně usazena v objímce představce a šrouby je nutné utahovat rovnoměrně. Při servisování se držíme přesných servisních manuálů, dbáme na přesné utahovací momenty a dohlížíme, aby byl software elektronického systému vždy v té nejlepší kondici.
Po montáži je vhodné zkontrolovat pevné uchycení představce ke sloupku vidlice, správné vystředění řídítek a bezpečné dotažení všech spojů.
Určení modelu
Nejlepší stonek pro závodní dráhy. Deda Pista je koncipován jako dráhový představec pro použití s odpovídajícími řídítky a vidlicí.
Nejlepší závodní představec Deda Pista. Plně 3D kovaná slitina Titanové šrouby. Průměr řídítek: 31,7 mm Úhel: 70° Hmotnost: 140 gramů Pista (červená) 100mm,…
Uvedené údaje o titanových šroubech, hmotnosti 140 gramů a červeném provedení se liší od technických údajů černé varianty s ocelovými šrouby a hmotností 126 g, proto je nelze použít jako parametry této konkrétní specifikace.
