Posilovač řízení na KTM 1190 Adventure R: možnosti, montáž a nastavení

Pro KTM 1190 Adventure R jsou k dispozici nastavitelné tlumiče řízení i kompletní montážní sady, které zvyšují stabilitu motocyklu při vysokých rychlostech, prudkém brzdění, jízdě s nákladem a na nerovném povrchu. Nejvhodnější řešení závisí na tom, zda chcete nahradit původní tlumič řízení, nebo instalovat kompletní kit pod řídítka.

Originální tlumič řízení KTM není nastavitelný. Nastavitelné alternativy, například Touratech CSC nebo univerzální Zaddox LD1, umožňují přizpůsobit míru tlumení stylu jízdy a podmínkám, zatímco kompletní sada Scotts Performance obsahuje také adaptér pro uchycení pod řídítka.

K čemu tlumič řízení na KTM 1190 Adventure R slouží

Tlumič řízení zvyšuje stabilitu jízdy tím, že omezuje nežádoucí pohyby řídítek a pomáhá udržet motocykl pod kontrolou při změnách směru, vyšší rychlosti nebo prudkém brzdění. Zabraňuje kývání, známému jako Shimmy efekt, z řídítek během jízdy.

Minimalizuje také přenos rušivých vlivů z jezdce na řídítka. Příkladem je náhodný závan větru, nepředvídatelný vítr zpoza předjížděných nákladních automobilů, proudění vzduchu kolem motocyklového oblečení nebo vibrace způsobené jedoucím nákladním autem či dodávkou.

Tlumič řízení pomáhá omezit rušivý vliv vyjetých kolejí na dálnicích a cestách i výrazné změny v náklonu vozovky. Malé přední kolo je díky tomu významně stabilizováno a motocykl lze řídit podstatně stabilněji.

Výsledkem může být menší únava při dlouhých trasách nebo sportovním jezdeckém stylu a vyšší bezpečnost díky trvale lepší jízdní stabilitě.

Kompatibilita s KTM 1190 Adventure R

Kompatibilní řešení jsou určena pro KTM 1190 Adventure/R v modelových letech 2013 až 2016, přičemž některé sady mají užší rozsah kompatibility. U konkrétního výrobku je proto nutné zkontrolovat nejen označení KTM 1190 Adventure R, ale také modelový rok a způsob uchycení.

Touratech Suspension CSC

Tlumič řízení Touratech Suspension CSC je vyvinut speciálně pro motocykly KTM Adventure a je nastavitelný. Jízdní stabilita vašeho motocyklu KTM Adventure je účinně optimalizována a lze ji individuálně a jemně nastavit v 24 krocích.

Ať už jedete na výlet s nákladem nebo si užíváte jízdu v zatáčkách, vždy jedete s vaším osobním nastavením. Lineární tlumič řízení Touratech Suspension CSC s trvalým podpůrným účinkem je určen pro stabilnější vedení motocyklu v různých jízdních situacích.

• Žádné prudké vybočování při pomalé jízdě v zatáčkách s nákladem.
• Minimalizace vibrací přenášených jezdcem na řídítka.
• Minimalizace rušivých vlivů způsobených vyjetými kolejemi na dálnicích a silnicích.
• Omezení vlivu prudkých změn náklonu vozovky.
• Znatelné stabilizování malého předního kola.
• Menší únava při dlouhých trasách nebo sportovním stylu jízdy.
• Vyšší bezpečnost díky trvale lepší jízdní stabilitě.

Tlumič řízení Touratech CSC pasuje na montážní body sériového tlumiče řízení KTM. Tlumič řízení Touratech CSC se dodává kompletně s odpovídající montážní sadou.

Tlumení lze individuálně a jemně nastavit v 24 krocích. Tlumič je vyfrézován z vysoce kvalitního leteckého hliníku 7075 pomocí CNC a nabízí optimální odezvu pro maximální bezpečnost.

Součástí konstrukce je zdvih 75 mm a výrobek má schválení ABE pro silniční komunikace. V balení je tlumič řízení Touratech Suspension CSC, odpovídající montážní sada pro KTM 1090 Adventure (R) od roku 2017, KTM 1290 Super Adventure (T/S/R) od roku 2015-2023 a KTM 1190 Adventure (R) 13-15 a montážní návod.

Univerzální tlumič řízení Zaddox LD1

Univerzální tlumič řízení motocyklu LD1 od Zaddox je určen pro zvýšení kontroly nad řízením při vysokých rychlostech a prudkém brzdění. Zvyšuje bezpečnost, snižuje únavu a je určen pro dovybavení i snadnou výměnu původního tlumiče řízení.

Jedná se o kompletní systém tlumení s proměnným stupněm tvrdosti. Tlumič je vyroben z vysoce kvalitního CNC hliníku s eloxovaným povrchem a má univerzální provedení vhodné pro mnoho modelů motocyklů.

• Zdvih tlumiče řízení: 75 mm.
• Rozměry: 255 mm délka, 50 mm maximální výška.
• Úchyty: 8 mm.
• Barva: šedo-černá.
• Kompatibilita: KTM 1090 Adventure/R 2017-2019 a KTM 1190 Adventure/R 2013-2016.

Podle konkrétního motocyklu může být nutné dokoupit samostatný držák pro tlumič řízení. Univerzální provedení proto neznamená, že je vždy možné zařízení namontovat bez adaptéru.

Kompletní kit pod řídítka

Kompletní kit tlumiče řízení na KTM 1190 Adventure je proveden jako SUB, tedy s umístěním pod řídítky. Kit namontujete snadno a lehce.

Montáž zvýší řídítka o 33 mm a posune je o 13 mm dopředu. Součástí řešení je montážní adaptér pro instalaci tlumiče pod řídítka, přičemž velký křížový knoflík lze dokoupit.

Výhodou uložení pod řídítky je zlepšení stability ve vysokých rychlostech a zejména při použití na dálnici. Umístění zároveň obvykle zvýší pozici řídítek o nejméně 15 mm bez dalších adaptérů a snižuje riziko zranění vlivem kontaktu s tělem tlumiče nebo jeho ovládacími prvky při havárii.

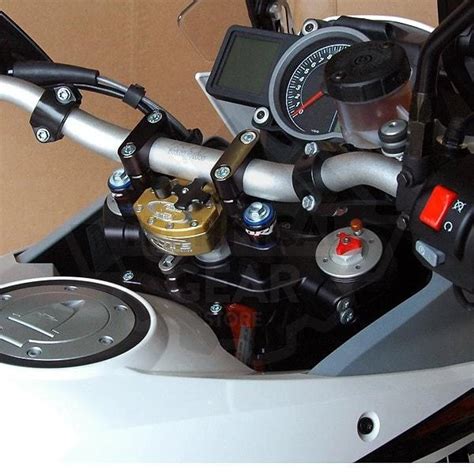

Scotts Performance a sub-mount adaptér

Scotts Performance nabízí rotační tlumič řízení pro KTM 1090/1190/1290 Adventure v kombinaci se sub-mount adaptérem. Standardní adaptéry jsou určené pro konická řídítka standardních průměrů, která nahrazují původní klemy řídítek.

Všechny BRP adaptéry se silentbloky používají odpružení uložení pomocí polyuretanových válečků. Ty odstraňují vibrace a omezují vliv únavy způsobené neustálými vibracemi řídítek na dlouhých cestách.

Obvykle se dodávají se dvěma typy tuhosti, takže jezdec si může instalací jednoho nebo druhého typu upravit míru vibrací, která je pohlcovaná adaptérem.

Adaptér je určen pro uložení tlumiče uprostřed pod řídítky, proto se označuje jako sub-mount. Toto řešení kombinuje stabilizační účinek tlumiče s úpravou polohy řídítek a s odpruženým uložením adaptéru.

Jak vybrat vhodné řešení

Pokud chcete využít původní montážní body KTM a mít možnost přesně nastavovat míru tlumení, vhodnou volbou je Touratech CSC. Nabízí 24 kroků nastavení, kompletní montážní sadu a provedení určené pro montážní body sériového tlumiče řízení.

Pokud hledáte univerzálnější zařízení, lze zvolit Zaddox LD1. U něj je však nutné ověřit potřebný držák, protože podle konkrétního motocyklu může být nutné jej zakoupit samostatně.

Pro jezdce, kteří chtějí zároveň změnit polohu řídítek, je vhodný kompletní SUB kit. Tento kit zvýší řídítka o 33 mm a posune je o 13 mm dopředu.

Scotts Performance se sub-mount adaptérem je řešení zaměřené na rotační tlumič, montáž pod řídítka a omezení vibrací pomocí polyuretanových silentbloků.

Montáž a kontrola po instalaci

U kompletních sad se odpovídající montážní sada dodává společně s tlumičem řízení. U univerzálního provedení je nutné ověřit, zda je pro KTM 1190 Adventure R k dispozici správný držák.

Před montáží je třeba ověřit modelový rok, kompatibilitu s konkrétní verzí Adventure R, prostor kolem řídítek a způsob uchycení k rámu nebo k původním montážním bodům. Po instalaci musí být zajištěn plynulý pohyb řídítek v celém rozsahu.

Tlumič nesmí omezovat rejdy, narážet do okolních dílů ani měnit funkci kabeláže, hadic a ovládacích prvků. Nastavení tlumení je nutné přizpůsobit konkrétním podmínkám, protože příliš vysoká míra tlumení může zhoršit lehkost řízení při pomalé jízdě.

Další díly související s řízením

Stabilita řízení nezávisí pouze na tlumiči řízení. Pro KTM 1190 Adventure rok 13-16 je k dispozici také opravná sada ložisek řízení Tourmax.

Ložiska jsou kuželíková, což zaručuje jejich delší životnost oproti standardním kuličkovým ložiskům. Japonská prvovýrobní kvalita těchto ložisek zaručuje dlouhou životnost a citlivé chování motocyklu za každé situace.

Stav ložisek řízení je vhodné zohlednit při montáži nového tlumiče, protože opotřebená nebo nesprávně nastavená ložiska mohou ovlivnit citlivost řízení a celkový jízdní projev motocyklu.
