Odpojení nahonu odackomeru Jawa: detailní průvodce a časté problémy

Odborná diskuze kolem tachometru a náhonu Jawa bývá plná technických detailů a zkušeností tuně. Následující text shrnuje hlavní body z připravených příspěvků a uspořádá je do smysluplných tematických částí bez doplňování nových faktů.

Jak probíhá demontáž koše a startovacího segmentu

Startovací segment tam pořád bude držet na třech šroubech. Segment , ale nemusíš při výměně náhonu demontovat . Je potřeba sundat celou spojku, vnější i vnitřní spojkový koš. Pod ním je segment na dvou šroubkách. Na fotce je vidět dírky v kterých je našroubováno pouzdro s náhonem tachometru. Hned nad tím je uložení ložiska spojky, takže obě dírky pro náhon tacho jsou překryty vnějším spojkovým košem.

Ano stačí vyndat spojkový koš, aby nevyskočil startovací startovací segment , - po sundání víka, řadící čep dej do startovací polohy a mírně ho otoč jako do startu.

Poznámky k držení a pohybu dílů

Startovací segment u kývačky drží na třech šroubech v hliníkovém držáku. Jediné co může vyskočit je řadící-startovací hřídel. Tak právě ta startovací hřídel mě vypadla, neměl jsem ji v poloze start. Tak doufám že to nebude problém ji tam nasadit.

Tak došel jsem do této fáze a nevím jak dostat spojkový koš dolů. Mám povolit i kolo po levé straně? Na řetězu jsem spojku nenašel. V strede na hriadeli je taká vložka, tá sa trošku vysunie, potom ju vyber. Tým sa natoľko povolí kôš, že ho vyzlečieš z reťaze. To primárne kolo tam zostáva.

Co dělat s náhonem tachometru a uložení dílů

Na fotce je vidět dírky v kterých je našroubováno pouzdro s náhonem tachometru. Hned nad tím je uložení ložiska spojky, takže obě dírky pro náhon tacho jsou překryty vnějším spojkovým košem. Ano stačí vyndat spojkový koš, aby nevyskočil startovací startovací segment, - po sundání víka, řadící čep dej do startovací polohy a mírně ho otoč jako do startu.

Jediné co může vyskočit je řadící-startovací hřídel. Tak právě ta startovací hřídel mě vypadla, neměl jsem ji v poloze start. Tak doufám že to nebude problém ji tam nasadit.

Praktické návody a řešení častých problémů s náhonem tachometru

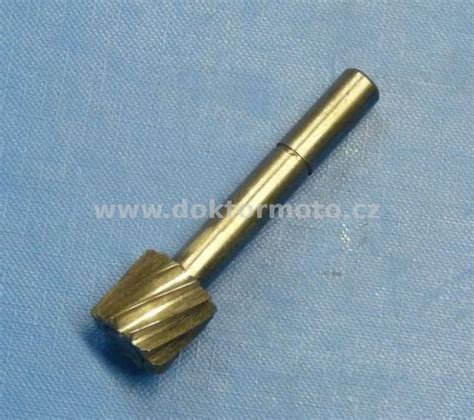

Ke stavu náhonu tachometru se vyjadřují různí diskutující. „Jeden z uživatelů“ popisuje, že část záchytných kolíků často chybí, a jejich náhrada bývá řešena zkrácením a obroušením hřebíku nebo elektrody na svářeční nástroj. Podle něj bývá potřeba zkontrolovat ozubení a případně vyměnit samotný pastorek. Další část zkušeností uvádí, že trubička s drážkou pokračuje do převodovky a na konci bývá plastové ozubené kolo s šikmým ozubením, které bývá spuštěné, a že pohon nahonu tachometru lze dohledat i z jiného vozu.

„Milos61“ upozorňuje: Když odmontuješ koš tak startovací segment ti tam prakticky na ničem nedrží, ten ti tam drží ta řadící hřídel cos už vyndal. Startovací segment tam pořád bude držet na třech šroubech.

„Udinar“ potvrzuje podobný názor: Ještě jsem se nesetkal s motorem, kde by nešel nasadit nový primární řetěz bez toho, aby se muselo sundat řetězové kolečko.

„Flakatos“ a další diskutující řeší délku primárního řetězu a uvádějí rozličné hodnoty: 24 cm, 218 mm, 223 mm. Dlouhé debaty o tom, která délka je správná pro Jawa 250 353/04 r.v. 1960.

Nápady na diagnostiku a testování

Jeden ze čtenářů popisuje problém s tachometrem, kdy během zrychlování tacho najíždělo pomalu a ručička pak visela na konkrétní rychlosti. Po demontáži budíku a zkoušce čtyřhranu lanka vykazoval budík normální funkci, ale při zátěži se problém objevil znovu. Problém se zdá být v náhonu tachometru a je nutné zkontrolovat, zda je pohon v převodovce správně uložen a zda lanko a bowden nejsou poškozené.

Další uživatel popisuje, že zkoušel protáčet budík na pracovním stole, a problém se po vložení distanční podložky vyřešil na krátkou dobu, ale po několika kilometrech se vrátil. To ukazuje na složitost problému mezi budíkem a náhonem tachometru a potřebu důkladnějšího vyřešení mechanismu pohonu.

Praktické tipy pro výměnu a údržbu

V rámci diskutovaných názorů se opakuje doporučení: sundat zadní kolo a rozetu, vyjmout náhon, zkontrolovat ozubené kolo, zajišťovací kolíky a případně nahradit opotřebované díly. Všechny části, které bývaly opotřebované, je potřeba zhodnotit a vyměnit za nové. U některých příspěvků je uvedeno, že výměna náhonu tachometru je efektivním řešením, pokud původní díl vykazuje nadměrné opotřebení.

Pokud jde o samotný proces demontáže a montáže, důležité je postupovat opatrně a držet se originálních poloh a spojovacího uspořádání, jinak hrozí, že dojde k poškození dalších součástí převodového systému.

Co sledovat při výměně a kontrole ozubených kol

Rychlá diagnostika ukazuje, že zřejmá příčina bývá opotřebované ozubené kolo (č. 15 - katalog) a vychozené zuby. Často bývá potřeba výměna, ačkoliv vrchní šnekové ozubené kolečko (č. 21 - katalog) bývá ve většině případů v pořádku. V obchodech se často prodává společně s ozubeným kolem, což ulehčuje výměnu.

Pokud dojde k vyndání náhonu, je třeba si uvědomit, že mezi styčnou plochou rozety a náhonem bývají zajišťovací kolíky (č. 4 - katalog). Tyto kolíky často chybí, a jejich nahrazení hřebíkem nebo elektrodou na svařování bývá doporučeno jako dočasná oprava.
