Náhradní díly na ATV mulčovače zahrnují především pracovní kladívka a Y-nože, klínové řemeny, spojky, řemenice, ložiska, pouzdra, šrouby, kola a další součásti pohonu i pracovního ústrojí. Správný díl je nutné vybírat podle konkrétního typu mulčovače, modelu rotoru a způsobu použití.
U tažených mulčovačů za čtyřkolky se nejčastěji opotřebovávají díly, které přicházejí do přímého kontaktu s porostem, případně přenášejí výkon motoru na hlavní hřídel. Kladívka a nože se vyměňují podle jejich poškození a opotřebení, zatímco řemeny, ložiska, pouzdra a spojovací materiál vyžadují kontrolu podle vibrací, hlučnosti, prokluzu nebo vůlí v mechanismu.
Jaké náhradní díly se pro ATV mulčovače používají
Rotor (hlavní hřídel) mulčovače pro čtyřkolky má spirálově navařeny držáky T-kladívek, nebo Y-nožů. Spirálové osazení nožů, nebo kladívek je současným trendem. Hlavní hřídele je při velké rotaci “klidnější”, bez vibrací. Nároky na výkon motoru jsou i v hustém porostu nižší.
- T-kladívka a kladívka pro mulčování přerostlé trávy, náletových dřevin a méně čistých ploch.
- Y-nože pro čisté travnaté porosty a hustý trávník.
- Klínové řemeny pro přenos výkonu z motoru na hlavní hřídel.
- Odstředivé spojky a spojky hydromotoru jako součást pohonné soustavy.
- Ložiska s domečkem a ložiska hlavního hřídele pro uložení rotujících částí.
- Bronzová a silonová pouzdra pro uložení čepů a pohyblivých mechanismů.
- Řemenice, napínáky, distanční kroužky a upevňovací pouzdra.
- Šrouby, podložky, pojistné kroužky a další spojovací materiál.
- Kola mulčovače pro přejezdy a podpěru stroje.
Kladívka pro ATV mulčovače
Železo-litová kladívka jsou vhodnější do přerostlých porostů i s drobným náletem dřevin a občasnými kameny. T-kladívka jsou schopna vydržet i hrubší zacházení. Při úderu do kamene se v břitu udělá vrub, ale kladívko stále drží.
Kladívka jsou ale těžší a hlavně při rozběhu rotoru kladou vyšší nároky na výkon motoru. Je proto důležité, aby byla při výměně zachována správná hmotnost a konstrukce pracovního prvku pro daný rotor.
Náhradní kladívko pro mulčovač se FCN a ATV. Kód: 591.
Náhradní kladívko pro lehčí EFGC, BEL, EF a BCRL. Kód: 286.
Náhradní kladívko pro těžší mulčovač EFGC. Kód: 265.
Náhradní kladívka pro mulčovače MiniRocket FM-ATV150 a FM-ATV120 Cena za 1ks.
Kladivo na mulčovač - FORST kladivo na mulčovač.
Kladivo na mulčovače - MMT, MKL, EURO MINI.
Kladivo na mulčovače - TFZ, MK, ELITE L, ELITE, EURO L, EURO, MKM, MKS, MKS+.
Kladivo na mulčovače - EURO, UNI INO, EURO OPEN, PROFI mulčovače do roku výroby 2012.
Y-nože a nože pro ATV mulčovače
Y-nože jsou vhodné pro mulčování čistých, travnatých porostů. Jsou ostřejší a mají delší řeznou plochu. Hustý trávník (otavy, lesní tráva) , který klade podstatně vyšší odpor, než přerostlé porosty bodláků, lebedy, kopřiv, . jsou schopny lehčeji zmulčovat.
V kamenitém terénu ale může dojít k uražení Y-nože. Obsluha musí okamžitě zastavit práci a chybějící Y-nůž nahradit. (vibrace rotoru).
U Y-nožů je broušení jednodušší než u kladívek, ale i tak jde o pracnou činnost. Y-nože jsou oboustranné, takže majitel obvykle v mimosézoně Y-nůž pouze otočí.
Náhradní nůž na mulčovače - MMT, ELITE L, ELITE, UNI, EURO MINI, EURO L, EURO, EURO…
Náhradní nůž pro mulčovače MiniRocket FM-ATV150 a FM-ATV120 Cena za 1ks Pro sestavení jednoho Y-nože potřebujete 2ks.
Volba mezi kladívky a Y-noži
Na otázku, zda jsou vhodnější T-kladívka, nebo Y-nože pro ATV mulčovač pro čtyřkolku, není jednoznačná odpověď. Potencionální zákazník by měl zvážit, v jakém terénu a za jakých podmínek bude mulčovač používat.
| Pracovní prvek | Vhodné použití | Hlavní vlastnosti |
|---|---|---|
| T-kladívka | Přerostlé porosty, drobný nálet dřevin, občasné kameny | Odolnější při hrubším zacházení, vyšší hmotnost a nároky při rozběhu rotoru |
| Y-nože | Čisté travnaté porosty a hustý trávník | Ostřejší, delší řezná plocha, citlivější na kameny |
Klínové řemeny, řemenice a napínání
Výkon motoru je na hlavní hřídel mulčovače (rotor mulčovače) přenášená dvojicí klínových řemenů. Máme odzkoušeno, že dva klínové řemeny jsou schopny spolehlivě přenášet výkony malotraktorů o výkonu cca 25 HP u mulčovačů s pracovním záběrem do 140 cm.
Při příliš vysoké rychlosti nemusí mulčovač stíhat zpracovávat velké množství hmoty, což může vést k: ucpávání pracovního prostoru, prokluzu klínových řemenů, zvýšeným vibracím, přetěžování motoru.
Přímo na vývodové hřídeli motoru je nasazena řemenice s odstředivou spojkou.
Klínový řemen mulčovače EF, BEL, NEFL. Kód: 608.
Klínový řemen mulčovače EFGC a BCRL. Kód: 621.
MFP120.00.017 Belt wheel.
MFP120.00.153 TENSIONER.
Odstředivá spojka a další spojovací díly pohonu
Odstředivá spojka je praktický doplněk pohonné soustavy. Při malých otáčkách se volně protáčí, sepne až při vyšších otáčkách. Při ručním startování zůstává rozepnuta a obsluha může motor snadno a lehce nastartovat.
Spojka pro mulčovače MiniRocket FM-ATV150 a FM-ATV120.
Spojka hydromotor vyžínač INO.
U pohonné soustavy je nutné sledovat také stav řemenice, napínacího mechanismu, upevňovacích pouzder a spojovacího materiálu. Uvolněné nebo deformované díly mohou způsobovat nepravidelný chod, vibrace a rychlejší opotřebení řemenů.
Ložiska, pouzdra a uložení hlavního hřídele
Ložiska hlavního hřídele pro mulčovače EF, BEL, NEFL, BELS a BELM. Kód: 602.
Ložisko hlavního hřídele pro mulčovače EFGC, EFGCH, BCRL, AGL. Kód: 620.
Ložisko s domečkem INO.
UC207-Z Bearing seat.
EF100.00.012 Bearing UC205.
Pouzdro bronzové INO.
Pouzdro silonové INO.
MFP120.00.106 Fixing sleeve.
7CB-0.25-131 Axle sleeve.
Ložiska a pouzdra pracují v místech, kde vzniká tření, zatížení a vibrace. Jejich opotřebení se může projevit vůlí, hlučností nebo změnou chodu rotoru a dalších pohyblivých částí.
Šrouby, podložky, kroužky a drobný spojovací materiál
Šroub INO.
GB96-85 WASHER.
GB5783-86 Bolt M8X16.
GB894.1-85 Circlip 35.
1300-00.002 SPACER ring.
JB/T7934Z3 Swellable.
U pracovního ústrojí je důležité pravidelně kontrolovat uchycení kladívek nebo nožů, stav čepů, podložek a pojistných kroužků. Chybějící nebo uvolněný spojovací materiál může vést k posunutí pracovního prvku, nevyváženosti rotoru a zvýšenému namáhání ložisek.
Náhradní kolo mulčovače ATV
Náhradní kolo mulčovače ATV Kód: 16X6.5-8.
Pracovní výšku lze nastavit bočními ližinami ve třech polohách. Při práci je mulčovač volně tažen po bočních ližinách a zadním podpěrným válci. Při mulčování v neznámem terénu doporučujeme nastavit ližiny na maximální výšku.
Přídavná kola jsou pouze pro přejezdy, při práci jsou zvednuta nad terénem.
Náhradní díly pro konkrétní modely a typy mulčovačů
Pružina INO pro mulčovače MK, MKM, MKS.
Náhradní kladivo na mulčovač - FORST kladivo na mulčovač.
Náhradní kladivo na mulčovače - MMT, MKL, EURO MINI.
Náhradní kladivo na mulčovače - TFZ, MK, ELITE L, ELITE, EURO L, EURO, MKM, MKS, MKS+.
Náhradní kladivo na mulčovače - EURO, UNI INO, EURO OPEN, PROFI mulčovače do roku výroby 2012.
Náhradní nůž na mulčovače - MMT, ELITE L, ELITE, UNI, EURO MINI, EURO L, EURO, EURO…
MiniRocket FM-ATV150 a FM-ATV120
Náhradní nože pro mulčovače MiniRocket FM-ATV150 a FM-ATV120 Cena za 1ks Pro sestavení jednoho Y-nože potřebujete 2ks.
Náhradní kladívka pro mulčovače MiniRocket FM-ATV150 a FM-ATV120 Cena za 1ks.
Náhradní spojka pro mulčovače MiniRocket FM-ATV150 a FM-ATV120.
Mulčovač za čtyřkolku MiniRocket FM-ATV150.
Mulčovač za čtyřkolku MiniRocket FM-ATV120.
Údržba a kontrola dílů ATV mulčovače

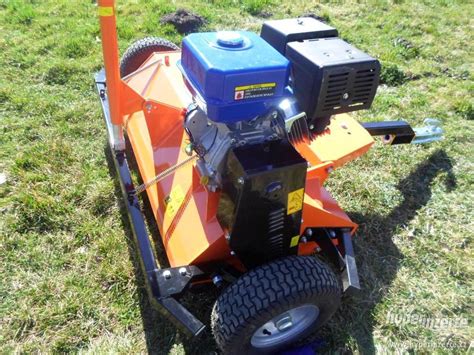

Mulčovače Dabaki ATV 120 jsou určeny pro běžnou údržbu travních porostů i pro mulčování značně přerostlých a dlouhodobě neudržovaných ploch. Jsou vhodným řešením pro uživatele, kteří již vlastní pracovní čtyřkolku (ATV) a potřebují efektivně udržovat pozemky v místech, kde se použití traktoru nevyplatí nebo není možné.
Typickým využitím jsou sady, vinice, svahy, úzké parcely, okraje polí, příkopy a špatně přístupné pozemky.
Mulčovač je tažený stroj. Pracovní ústrojí je poháněno vlastním, výkonným čtyřtaktním benzínovým motorem. Díky tomu není kladen vysoký nárok na výkon tažného prostředku - ten slouží pouze k tažení stroje.
Mulčovače obecně pracují při nízké pojezdové rychlosti (laicky řečeno - rychlost pomalé chůze), vždy v závislosti na hustotě a struktuře porostu.
Pracovní čtyřkolky, zahradní traktory a malotraktory jsou pro tuto práci vhodné, protože dokážou plynule pracovat i při velmi malé rychlosti. U silničních čtyřkolek nebo automobilů je nutné pojezdovou rychlost přizpůsobit porostu.
Motor a přenos výkonu
Mulčovače Dabaki ATV 120 jsou osazeny osvědčenými benzínovými motory Loncin o objemu 420 ccm. Udávaný výkon těchto motorů se může lišit dle metodiky měření, otáček a provozních podmínek. V praxi se výkon pohybuje přibližně v rozmezí 14-19 HP.
Z našich dlouhodobých zkušeností vyplývá, že výkon tohoto motoru je pro mulčovač ATV 120 naprosto dostačující i při práci v hustém porostu.
Motory Loncin jsou známé svou dlouhou životností a nízkými nároky na údržbu. Vyžadují pouze: výměnu motorového oleje (první po cca 20 motohodinách, dále obvykle 1× ročně), výměnu zapalovací svíčky (doporučeno 1× ročně), používání kvalitního a čistého paliva.
Při dodržení těchto základních zásad motor spolehlivě slouží mnoho let.
Zadní kryt a průchod materiálu
Zadní otvírací kryt pracovního prostoru je dnes považován za konstrukční standard. Dle našeho názoru a hlavně dle názoru uživatelů je mulčovač za čtyřkolky bez zadního otvíracího krytu absolutně nepouživatelný stroj.
V hustém a přerostlém porostu, nebo v mokrém porostu se pracovní prostor ucpával, motor ztrácel výkon, docházelo k prokluzu řemenů.
Z tohoto důvodu jsme pozastavili prodej ATV mulčovačů a do nabídky jsme je zařadili až v nové verzi.
Pracovní výška, oj a přejezdy
Mulčovač je opatřen výškově stavitelnou ojí - 50 mm, kterou lze přizpůsobit různým tažným prostředkům.
Tažnou oj lze bočně vychýlit a mulčovač je možno táhnout i mimo střed tažného prostředku.
Přestavba kol do zadní polohy je možná. Celková šířka mulčovače se tím zmenší.
Nevýhodou je ale změna těžiště a a tím podstatně vyšší tlak na tažnou oj. Při otevřeném zadním krytu navíc zmulčovaná hmota odletuje na kola.
Další díly používané u sekaček a příbuzných strojů
Náhradní díly pro sekačky.
RK120.020 BALDE AXLE.
1303-17.000 BRACKET WHEEL.
MFP120.00.039 Handle.
U těchto součástí je před výběrem nutné ověřit rozměry, způsob uchycení a kompatibilitu s konkrétním strojem. Označení dílu samo o sobě nemusí stačit, pokud se stejná součást používá v několika konstrukčních variantách.
Jak vybrat správný náhradní díl
- Určete přesný typ a model ATV mulčovače.
- Ověřte, zda je mulčovač vybaven kladívky, nebo Y-noži.
- Zkontrolujte rozměry pracovního prvku, otvoru, čepu a upevnění.
- U řemene ověřte jeho délku, profil a počet řemenů v pohonu.
- U ložisek a pouzder zkontrolujte označení a rozměry uložení.
- U kol ověřte rozměr a způsob uchycení.
- Po výměně zkontrolujte dotažení, vůle, vyvážení rotoru a chod stroje.
Při výměně poškozeného kladívka nebo Y-nože je nutné zastavit práci a chybějící pracovní prvek nahradit. Nevyvážený rotor může způsobit vibrace, které zatěžují hlavní hřídel, ložiska, pouzdra, řemeny i uchycení celého pracovního ústrojí.
Zajišťujeme dlouhodobou dostupnost náhradních dílů a servisní podporu.
