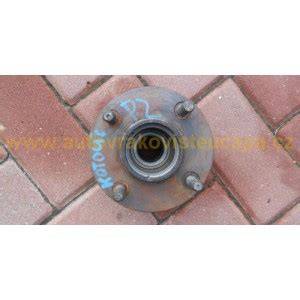

Náboj předního kola s integrovaným ložiskem FAG je určen pro levou nebo pravou stranu přední nápravy vozu Ford Focus II od roku 2004. Kompletní díl obsahuje náboj, ložisko kola a integrovaný magnetický senzorový prstenec.
Ložisko kola přední komplet s nábojem Ford Focus II má vnitřní průměr 29 mm, vnější průměr 131 mm, šířku 102 mm a druhý vnější průměr 78 mm. Délka šroubu činí 32 mm.
Základní charakteristika dílu
| Parametr | Hodnota |
|---|---|
| Typ dílu | Ložisko kola přední komplet s nábojem |
| Vhodná náprava | přední náprava |
| Strana montáže | levá nebo pravá strana |
| Vnitřní průměr | 29 mm |
| Vnější průměr | 131 mm |
| Šířka | 102 mm |
| Vnější průměr 2 | 78 mm |
| Magnetický prstenec | s integrovaným magnetickým senzorovým prstencem |
| Délka šroubu | 32 mm |
| Určení | Ford Focus II 04- |
| Číslo výrobku | KLP-FR-033 |
| EAN | 5908281434604 |
Určení pro Ford Focus II
Díl pasuje na FORD FOCUS II 04-. Je určen pro montáž na přední nápravu a lze jej použít na levou nebo pravou stranu vozidla.
Pro správný výběr je důležité porovnat rozměry původního dílu, konstrukci náboje a přítomnost integrovaného magnetického senzorového prstence. Uvedené označení se vztahuje ke kompletnímu přednímu náboji s ložiskem, nikoli pouze k samostatnému ložisku.

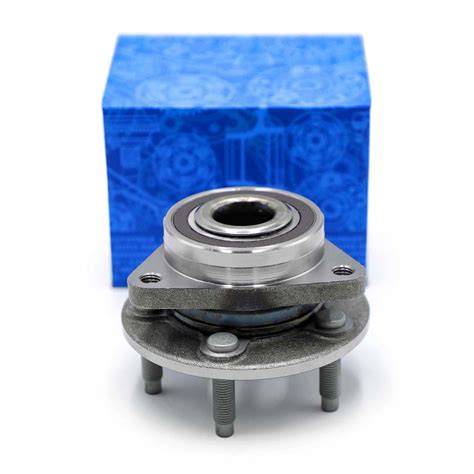

Integrovaný magnetický senzorový prstenec
Doplňkový zboží / Doplňující informace 2: s integrovaným magnetickým senzorovým prstencem. Magnetický senzorový prstenec je součástí náboje a není uveden jako samostatně dodávaný díl.
Při montáži je proto nutné ověřit správnou orientaci náboje a kompatibilitu se snímáním otáček kola. Konstrukce s integrovaným magnetickým senzorovým prstencem je důležitým identifikačním znakem této sestavy.
Rozměry a konstrukční údaje
- Vnitřní průměr: 29 mm.
- Vnější průměr: 131 mm.
- Šířka: 102 mm.
- Vnější průměr 2: 78 mm.
- Délka šroubu: 32 mm.
- Integrovaný magnetický senzorový prstenec.
Rozměry slouží k ověření shody s původním nábojem a s uložením v přední nápravě. Samotná shoda modelu vozidla nemusí být při výběru jediným kontrolním údajem, protože důležitá je také konstrukce a rozměrové provedení sestavy.
Označení výrobců a katalogová čísla
Výrobce FAG je v katalogu uveden pod čísly 713678790 a 713678830. Tato označení se vztahují k náboji předního kola s ložiskem určenému pro dané použití.
| Producent | Kód |
|---|---|
| A.B.S. | 201073 |
| BENDIX | 050301B |
| DELPHI | BK1430 |
| FAG | 713678790; 713678830 |
| FAI autoparts | FHBK1025 |
| FEBI BILSTEIN | 26770 |
| FIRST LINE | FBK994 |
| FLENNOR | FR390556 |
| FORD | 1223640; 1230907; 1232245; 1254308; 1308716; 1326487; 1336139; 1471854 |
| FORD | 30714730; 3M51-2C200; 3M51-2C299-CG |
| FORD | 3M51-2C300; 3M51-2C300-CA; 3M51-2C300-CF |
| FORD | 3M51-2C300-CG; 3M51-2C300-CH; 3M512C300CH |
| FORD | 6M512C300AA |
| GSP | 9336003; 9336003K |
| METZGER | WM 2007 |
| MEYLE | 714 652 0000 |
| MGA | KR3762 |
| MOOG | FD-WB-11211 |
| QUINTON HAZELL | QWB1368 |
| RHIAG | 682228 |
| RUVILLE | 5262; 5273; 5289 |
| SKF | VKBA3660 |
| SNR | R15262 |
| SPIDAN | 27535 |
| TRISCAN | 853010146 |
Co je součástí sestavy
Jedná se o přední komplet s nábojem, který spojuje náboj kola a ložisko v jedné sestavě. Součástí konstrukce je také integrovaný magnetický senzorový prstenec.
V popisu je uvedena délka šroubu 32 mm. Při montáži je vhodné zkontrolovat, zda odpovídá upevnění konkrétního vozidla a zda jsou všechny dosedací plochy čisté a bez poškození.
Montáž na přední nápravě
Strana montáže: přední náprava levá nebo pravá strana. Náboj tedy není omezen pouze na jednu stranu přední nápravy Ford Focus II, pokud odpovídá použití, rozměrům a konstrukci vozidla.
Před montáží je nutné porovnat starý a nový díl podle rozměrů, katalogového označení a provedení magnetického senzorového prstence. Poškozené nebo znečištěné dosedací plochy mohou ovlivnit správné usazení sestavy v nápravě.
Jak vyměnit ložisko a náboj předního kola na Fordu Focus, rok výroby 2004-2011
Kontrola kompatibility
- Ověřte, že je vozidlem FORD FOCUS II 04-.
- Ověřte, že se díl montuje na přední nápravu.
- Porovnejte, zda je požadována levá nebo pravá strana, přičemž uvedená sestava je určena pro levou nebo pravou stranu.
- Porovnejte vnitřní průměr 29 mm, vnější průměr 131 mm, šířku 102 mm a vnější průměr 2 o hodnotě 78 mm.
- Ověřte přítomnost integrovaného magnetického senzorového prstence.
- Porovnejte délku šroubu 32 mm.
- Proveďte kontrolu podle označení FAG 713678790 nebo FAG 713678830 a podle dalších uvedených katalogových čísel.
Katalogové označení výrobku
Číslo výrobku: KLP-FR-033. EAN: 5908281434604.
Označení FAG 713678790 a FAG 713678830, stejně jako uvedená OE čísla FORD a kódy dalších výrobců, slouží k porovnání kompatibility s odpovídající sestavou předního náboje a ložiska.
