Pro motocykl Herkules z roku 1974 je při výběru spínací skříňky rozhodující především počet pinů, způsob uchycení, elektrické funkce a shoda s původní kabeláží. Samotné označení „5 l“ je vhodné ověřit podle skutečného počtu vývodů, protože v nabídce náhradních dílů se objevuje spínací skříňka pro 5 pin, ke které není dodáváno schéma zapojení.
Spínací skříňka pro 5 pin je náhradní díl určený pro výměnu za původní. Protože se jedná o náhradní díl určený pro výměnu za původní, ke kabeláži není dodáváno schéma zapojení !
Co ověřit před výběrem
U starého motocyklu nestačí vybírat pouze podle značky Herkules nebo roku výroby. Důležitá je skutečná konstrukce původní skříňky, počet elektrických vývodů, rozmístění kontaktů, způsob montáže a funkce jednotlivých poloh klíčku.
- počet pinů a konektorů;
- rozměry těla spínací skříňky;
- průměr montážního otvoru nebo rozteč montážních otvorů;
- počet poloh klíčku;
- přítomnost zámku řízení nebo jiné mechanické funkce;
- shoda konektoru s původní kabeláží;
- možnost zapojení bez dodaného schématu.
Spínací skříňky S-Line jsou ekvivalentní náhradou za originální spínací skříňky - nabízí dobrou užitnou hodnotu (výhodný poměr cena/výkon) - třípolohová spínací skříňka - součástí balení jsou 2 klíče a 2 zámky krytů - startování (chcípák), zámek krku řízení - univerzální spínací skříňka pro startování motocyklu, čtyřkolky, apod. - 4pólový konektor
Univerzální spínačka pro motocykly a čtyřkolky může být použitelná pouze tehdy, pokud odpovídá mechanickým rozměrům a elektrickému zapojení konkrétního motocyklu. Počet pinů sám o sobě nezaručuje kompatibilitu.
Spínací skříňka pro 5 pin
Spínací skříňka pro 5 pin je v nabídce uvedena jako náhradní díl pro výměnu za původní. U této varianty není ke kabeláži dodáváno schéma zapojení, takže před montáží je nutné porovnat původní vodiče, jejich funkce a rozmístění kontaktů.
| Parametr | Údaj |
|---|---|
| Typ dílu | Spínací skříňka pro 5 pin |
| Určení | Náhradní díl určený pro výměnu za původní |
| Schéma zapojení | Ke kabeláži není dodáváno schéma zapojení |
| Cena uvedená v nabídce | 439,- Kč |
| Stav dostupnosti uvedený v nabídce | SKLADEM více než 5ks |
U starého motocyklu je vhodné před demontáží označit všechny vodiče a zaznamenat jejich původní polohu. Pokud je původní skříňka ještě částečně funkční, lze proměřit jednotlivé polohy klíčku a podle výsledků porovnat novou součástku.
Rozdíl mezi univerzální a původní skříňkou
Univerzální spínací skříňka může mít jiné elektrické funkce, jiné pořadí kontaktů nebo odlišné mechanické uchycení než původní díl. U motocyklu Herkules z roku 1974 proto není vhodné řídit se pouze označením univerzální nebo pouze počtem pinů.
Spínací skříňka - spínací skříňka je nabízena pro motocykly nebo ATV, má 1 konektor, 2 klíče, 4 piny a polohy VYP/ZAP. Průměr na otvor je 26 mm a průměr čepice 29 mm.
Jiná univerzální varianta má 4pólový konektor, jednopolohové provedení, průměr těla 25,5 mm, průměr límce 29 mm, délku těla skříňky 40 mm a délku kabeláže 210 mm.
Další varianta se 4pólovým konektorem má průměr těla 31,5 mm, délku těla skříňky 63 mm a délku kabeláže 250 mm. Varianta se 6pólovým konektorem má průměr těla 29,5 mm, délku těla 62 mm, rozteč montážních otvorů 58 mm a průměr montážního otvoru 7 mm.
| Provedení | Počet pinů nebo konektor | Uvedené rozměry a funkce |
|---|---|---|
| Spínací skříňka pro 5 pin | 5 pin | Náhradní díl pro výměnu za původní, bez schématu zapojení |
| Univerzální skříňka | 4 piny | Průměr otvoru 26 mm, průměr čepice 29 mm, polohy VYP/ZAP |
| Univerzální skříňka | 4pólový konektor | Průměr těla 31,5 mm, délka těla 63 mm |
| Univerzální skříňka | 6pólový konektor | Průměr těla 29,5 mm, délka 62 mm, rozteč otvorů 58 mm |
Kontrola původní skříňky na motocyklu Herkules
Před objednáním je vhodné demontovat kryt nebo přístupovou část kolem spínací skříňky a zjistit, jakým způsobem je součástka uchycena. Změřte průměr otvoru, průměr límce, délku těla, případně rozteč montážních otvorů.
Stejně důležité je zjistit, zda původní skříňka pouze zapíná a vypíná elektrický obvod, nebo zda má více poloh pro světla, zapalování, parkování či jiné funkce. U univerzální součástky se může pořadí kontaktů lišit, i když má stejný počet pinů.
- odpojte akumulátor, pokud je na motocyklu namontovaný;
- vyfotografujte původní zapojení před odpojením vodičů;
- označte každý vodič podle původního kontaktu;
- spočítejte skutečné elektrické vývody;
- změřte montážní otvor a vnější rozměry;
- porovnejte počet poloh klíčku;
- ověřte, zda konektor odpovídá původnímu provedení.
Pokud je původní skříňka poškozená, ale její kontakty jsou dostupné, lze před výměnou zaznamenat průchodnost mezi jednotlivými vývody v každé poloze klíčku. Tento postup pomáhá odhalit rozdíly mezi původním dílem a univerzální náhradou.
Možnosti opravy a náhrady

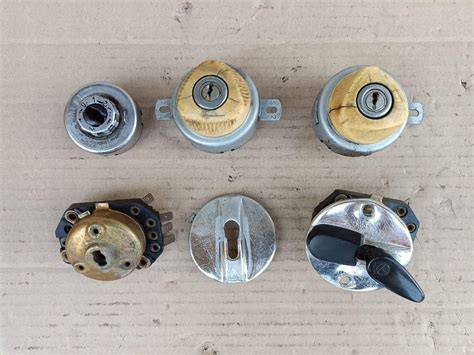

U starších motocyklů se objevují použité původní spínací skříňky, repasované díly i univerzální náhrady. Rozdílný stav těchto variant má vliv na vzhled, životnost, přesnost funkce i náročnost montáže.
Spínací skříňka na skútr Čezeta se start polohou je funkční a proměřená. Pružina vrací.
Spínací skříňka JAWA ČZ 125, 175, 250, 350 je po kompletní a pečlivé repasi. Spínačka byla rozebrána do šroubku, včetně vylisování ampérmetru z hliníkového vršku.
Originální spínací skříňka na Jawa pérák FJ je po celkové GO s novou VN cívkou. Nové propojky uvnitř skříňky, opravený odpor, nové žárovky, clony, šipka, spojovací materiál, originál klíček v novém niklu a nová sklíčka ve víčku patří mezi uvedené součásti repasovaného provedení.
U motocyklu Herkules z roku 1974 je však nutné ověřit, zda konkrétní použitá nebo repasovaná skříňka skutečně odpovídá jeho kabeláži a mechanickému uchycení. Skutečnost, že díl pochází ze staré motorky, sama o sobě neznamená přímou kompatibilitu.
Klíče a mechanický stav
Vedle elektrické funkce je důležitý také stav vložky, klíče, vratné pružiny a případného zámku řízení. Klíč by měl plynule přecházet mezi jednotlivými polohami a skříňka by měla polohy spolehlivě držet.
Spínací skříňka staré motorky a 4 klíče má řádně přestavitelné polohy, na pohled je v bezvadném stavu, takže snad i funguje, a klíče jsou funkční, ale mají svá léta rovněž.
Pro některé starší motocykly a mopedy se používají univerzální klíčky zapalování s označením Zündapp, vhodné pro Zündapp, Kreidler, Hercules, Puch Mofa, Moped, Mokick a další malé motocykly. Univerzální klíč k zapalování pro zámky Merit a jejich repliky je vhodný pro Zündapp, Kreidler, Hercules a Puch i pro mofa, moped, mokick a KKR.
Tyto klíče však nelze automaticky považovat za správný klíč pro konkrétní motocykl Herkules. Rozhodující je shoda profilu klíče a zámkové vložky s původním provedením.
Zapojení bez dodaného schématu
Protože u spínací skříňky pro 5 pin není ke kabeláži dodáváno schéma zapojení, musí se zapojení určit podle původního dílu nebo proměřením nové skříňky. Vodiče není vhodné spojovat pouze podle barvy, protože barevné značení se může mezi jednotlivými výrobci a opravami lišit.
Při měření musí být skříňka odpojená od elektrické instalace. Multimetrem lze ověřit, které dvojice pinů jsou propojené v poloze vypnuto, zapnuto nebo v dalších polohách, pokud je skříňka má.
- Odpojte původní skříňku od kabeláže.
- Označte všechny vodiče a jejich původní pozice.
- Zjistěte, které kontakty se propojují v jednotlivých polohách klíčku.
- Stejným způsobem proměřte náhradní spínací skříňku.
- Porovnejte funkce kontaktů, nikoliv pouze jejich fyzické pořadí.
- Po zapojení zkontrolujte funkci zapalování, světel a vypnutí motoru.
Pokud elektrické zapojení neodpovídá původnímu dílu, může být nutná úprava konektoru nebo jednotlivých vodičů. Takový zásah je vhodné provádět až po přesném proměření kontaktů.
Konektory, kabeláž a montáž
U univerzálních spínacích skříněk se liší nejen počet pinů, ale také typ konektoru, délka kabeláže a způsob připevnění. Některé varianty jsou dodávány s kabeláží, jiné mohou vyžadovat přepojení původního konektoru.
Voděodolné konektory kabelového svazku jsou v nabídce v sadě po 3 kusech s 2, 3 a 4 piny. Takové konektory mohou pomoci při úpravě kabeláže, ale samy o sobě neřeší správné přiřazení elektrických funkcí.
U některých spínacích skříněk se používají také zalamovací šrouby se závitem M6x15mm pro MBK, Peugeot a Yamaha. Pro motocykl Herkules je nutné ověřit rozměr závitu, délku a způsob uchycení, protože uvedený šroub není automaticky vhodný pro každý model.
Jak vyhodnotit vhodnost konkrétního dílu
Za nejvhodnější lze považovat díl, který současně odpovídá počtem pinů, funkcemi, rozměry i způsobem upevnění. Pokud některý z těchto parametrů nesouhlasí, může být montáž sice mechanicky možná, ale elektricky nebo provozně nesprávná.
| Kontrolovaný údaj | Co porovnat |
|---|---|
| Počet pinů | Skutečný počet elektrických vývodů původní a nové skříňky |
| Elektrické funkce | Propojení kontaktů v jednotlivých polohách klíčku |
| Mechanické uchycení | Průměr otvoru, límec, závit, rozteč a délka těla |
| Konektor | Počet pólů, tvar a možnost napojení na původní svazek |
| Klíč | Profil, funkce vložky a plynulost otáčení |
| Stav | Opotřebení kontaktů, pružina, vložka a vratná funkce |
U nabídky náhradních dílů se doporučuje prvně vybrat výrobce Vašeho stroje a model. Tím se Vám omezí nabídka dílů jen pro Váš stroj.
Pro Herkules z roku 1974 je proto vhodné hledat podle přesného modelu, skutečného provedení spínací skříňky a počtu pinů. Pokud označení „5 l“ znamená pět elektrických vývodů, je nutné ověřit, zda odpovídá také zapojení a mechanickému provedení původního dílu.
