Moto klapka do výfuku mění proudění výfukových plynů a tím ovlivňuje především hlasitost, charakter zvuku a v některých případech také provozní režim výfukové soustavy. Při uzavřené klapce proudí výfukové plyny přes výfukové tlumiče a často i užším vedením, zatímco při otevřené klapce se uvolní vedení bez tlumičů, případně s větším průměrem, čímž se zvýrazní zvuk výfuku.
Elektronická výfuková klapka, také známá jako škrticí klapka výfuku, umožňuje regulovat tok výfukových plynů a přepínat mezi sportovním otevřeným výfukem a tišším režimem s tlumičem. Ovládání může probíhat tlačítkem, dálkovým ovládáním, podtlakem nebo prostřednictvím elektroniky motocyklu.
Jak moto klapka do výfuku funguje
Výfuková klapka je důležitou součástí výfukového systému a hraje klíčovou roli v tom, jak jsou výfukové plyny odváděny a jak je řízena hladina hluku. Nejčastěji se používá k získání odlišné hlasitosti výfuku.
V uzavřené poloze klapka směruje spaliny přes tlumiče nebo přes delší a užší část výfukového vedení. Výfuk je v tomto režimu tišší a motocykl může být vhodnější pro běžný provoz, obydlené oblasti nebo situace, kdy není žádoucí výrazný sportovní zvuk.
Po otevření klapky se proudění přesune do volnější části systému. Ta může obcházet část tlumiče nebo využívat vedení s větším průměrem, takže se zvuk výfuku zvýrazní. Výsledný projev závisí na konstrukci klapky, tlumičích, průměru potrubí, motoru a konkrétním uspořádání výfukové soustavy.
Typy ovládání výfukové klapky
Elektrické ovládání
Elektricky ovládaná klapka používá servomotor, který nastavuje její polohu podle povelu řídicí jednotky, spínače nebo dálkového ovládání. Elektronická výfuková klapka se dá snadno napojit na napájení, například přes zásuvku zapalovače nebo elektroinstalaci motocyklu.
Výhodou elektrického řešení je možnost přepínání mezi hlasitým a tichým režimem výfuku, dálkové ovládání nebo manuální spínač a snadné přizpůsobení různým jízdním situacím. Součástí některých sad jsou také montážní prvky a ovládací komponenty.

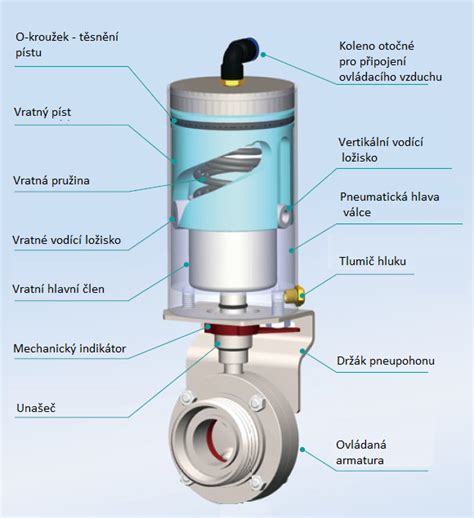

Podtlakové ovládání
Podtlakově ovládaná klapka využívá podtlak z motoru a příslušný ovládací mechanismus. Tento princip se používá u některých originálních i upravených výfukových systémů. Všechny výfukové klapky Powersprint jsou vyrobeny z nerezové oceli AISI304 a jsou ovládány buď podtlakově, nebo elektricky.
Originální servomotor motocyklu
U motocyklů vybavených originální výfukovou klapkou bývá její pohyb řízen servomotorem a řídicí jednotkou. Servomotor může prostřednictvím lanka měnit polohu klapky v závislosti na otáčkách, zatížení nebo zvoleném provozním režimu.
Pokud je originální výfuk nahrazen jiným systémem, může servomotor zůstat na motocyklu, i když už samotná klapka není připojena. Řídicí jednotka totiž může kontrolovat jeho přítomnost nebo pohyb a při nesrovnalosti uložit chybový kód.
Proč se moto klapka používá
- Možnost přepínání mezi hlasitým a tichým režimem výfuku.
- Zvýraznění sportovního zvuku motocyklu během jízdy.
- Regulace toku výfukových plynů.
- Přizpůsobení výfuku běžnému provozu a sportovní jízdě.
- Možnost zachovat tišší režim s použitím homologovaného tlumiče.
- Využití klapky u tuningových, výkonnostních i každodenně používaných motocyklů.
Tyto výfukové klapky jsou ideální zejména pro streetové a sportovní vozy, které potřebují splňovat zákonné limity hluku, ale zároveň nabídnout zážitek z jízdy naplno. Stejný princip je použitelný také u motocyklových výfukových systémů, vždy však záleží na konkrétní konstrukci, homologaci a způsobu montáže.
Materiál a konstrukce klapky
Kvalitní výfuková klapka musí odolávat vysokým teplotám, vibracím, kondenzátu, nečistotám a korozi. Kvalitní konstrukce z nerezové oceli je proto důležitým parametrem při výběru.
Všechny výfukové klapky Powersprint jsou vyrobeny z nerezové oceli AISI304. Klapku lze instalovat do výfukového potrubí různých průměrů a dostupné jsou varianty například pro průměry 51 mm, 63 mm, 76 mm a další.
| Parametr | Možnosti |
|---|---|
| Způsob ovládání | Elektrické nebo podtlakové |
| Materiál | Nerezová ocel AISI304 |
| Průměr potrubí | 51 mm, 63 mm, 76 mm a další |
| Ovládání | Spínač, dálkové ovládání nebo elektronika motocyklu |
| Režimy | Otevřený sportovní režim a tišší režim s tlumičem |
Výběr klapky pro konkrétní motocykl
Před montáží je nutné ověřit průměr výfukového potrubí, prostor pro těleso klapky, způsob ovládání a kompatibilitu s elektronikou motocyklu. Důležité je také zkontrolovat, zda bude možné klapku správně upevnit a zda se její mechanismus nebude dostávat do kontaktu s okolními částmi.
U motocyklu s originálním servomotorem je nutné zjistit, zda bude původní řídicí systém klapku nadále ovládat, nebo zda bude potřeba samostatné ovládání. Při změně výfuku může být nutné řešit také chybová hlášení, uložené závady a případnou úpravu softwaru nebo palivové mapy.
Výfuková klapka je dostupná jako samostatný díl i jako součást kompletní sady. Kompletní sada může obsahovat klapku, ovládací prvek, kabeláž a montážní prvky, zatímco náhradní díl se hodí při opravě již existujícího systému.
Montáž výfukové klapky
Klapka se instaluje do výfukového potrubí podle svého průměru a konstrukce. Je nutné zajistit správný směr proudění, pevné uchycení, dostatečnou vzdálenost od citlivých komponentů a volný pohyb ovládacího mechanismu v celém rozsahu.
U elektrické klapky se připojuje napájení a ovládání. U podtlakové klapky se kontroluje vedení podtlaku a správná funkce ovládacího mechanismu. U originálního systému se navíc ověřuje komunikace mezi servomotorem a řídicí jednotkou.
Po montáži je potřeba prověřit, zda se klapka otevírá a zavírá bez zadrhávání, zda nedochází k úniku výfukových plynů a zda se neobjevují chybová hlášení. Mechanické i elektrické části musí pracovat také při zahřátém výfuku a při vibracích motoru.
Výfukové klapky - kvalita, použití a problematika úpravy
Nejčastější závady výfukové klapky
Zaseknutá klapka nebo servomotor
Jednou z častých příčin závady je zaseknutí servomotoru, například když se u něj zamotá lanko. Po odstranění mechanického problému může být možné chybu smazat pomocí diagnostiky.
Servomotor může být mechanicky pohyblivý, ale přesto nemusí pracovat správně v celém rozsahu. V jednom řešeném případě se servomotor pohyboval pouze na jednu stranu, přestože s ním bylo možné ručně otáčet.
Poškozené nebo špatně vedené lanko
Lanko musí být správně uchycené a napnuté tak, aby servomotor dokázal klapku ovládat bez nadměrného odporu. Zamotané, přiskřípnuté nebo znečištěné lanko může způsobit přetížení servomotoru a následné chybové hlášení.
Chyba po výměně originálního výfuku
Po demontáži originálního výfuku může zůstat servomotor na motocyklu, přestože už není připojený ke klapce. Řídicí jednotka pak může vyhodnotit rozdíl mezi požadovanou a skutečnou polohou nebo zjistit, že mechanismus nereaguje očekávaným způsobem.
Nesprávný eliminátor
U některých motocyklů se místo původního servomotoru používá eliminátor, tedy krabička zapojená do konektoru, která má řídicí jednotce simulovat přítomnost a správnou funkci servomotoru. Pokud eliminátor neodpovídá konkrétnímu modelu, roku výroby nebo verzi softwaru, nemusí chybové hlášení odstranit.
Po garančním servisu mohlo dojít k aktualizaci softwaru, takže eliminátor určený pro starší verzi nemusí být kompatibilní s novější konfigurací. Při výběru proto nestačí znát pouze model a rok motocyklu; důležitá může být také verze softwaru řídicí jednotky.
Chybová hlášení a diagnostika
U motocyklů Aprilia Tuono V4 1100 a podobných systémů se mohou při problému s výfukovou klapkou objevit chybové kódy P1504-02 nebo P1503. Konkrétní význam kódu je však nutné posuzovat podle daného modelu, řídicí jednotky a skutečné příčiny závady.
Jedna závada P1503 byla způsobena zaseknutím servomotoru, když se u něj zamotalo lanko. V tomto případě se rozsvítila kontrolka MIL, ale neobjevilo se hlášení urgentního servisu a motocykl nepřešel do nouzového režimu.
Po odstranění mechanického problému šlo chybu smazat přes třípinový konektor Guzzi/Iaw diag a nebylo nutné použít diagnostiku Axone. To však neznamená, že stejný postup bude fungovat u každého motocyklu nebo každé závady.
Kontrolka MIL
Kontrolka MIL může zůstat rozsvícená i po odstranění mechanické příčiny. V některých případech ji lze smazat diagnostikou, zatímco v jiných může závada zůstat uložená v paměti přístrojového panelu.
Hlášení urgentního servisu a omezení výkonu
Pokud se po odstranění servomotoru nebo po instalaci eliminátoru objeví hlášení urgentního servisu a motocykl omezí výkon, nemusí být problém vyřešen pouhým vymazáním diagnostické chyby. Je nutné ověřit kompatibilitu eliminátoru, stav kabeláže, funkci řídicí jednotky a případnou změnu softwaru.
V jednom případě se chyba po vymazání diagnostikou objevila okamžitě po nastartování znovu. To ukazuje na trvající problém v zapojení, kompatibilitě nebo softwarové konfiguraci, nikoli pouze na starý záznam v paměti.
Eliminátor servomotoru
Eliminátor je určen pro situace, kdy je původní výfuková klapka nebo její servomotor odstraněn, ale řídicí jednotka stále očekává jeho přítomnost. Připojuje se do příslušného konektoru a má zabránit chybovému hlášení.
U některých motocyklů je doporučeno nejprve odstranit původní servomotor a poté zapojit eliminátor přímo do konektoru. Samotný servomotor, který běží naprázdno bez připojené klapky, se může opotřebovat nebo se může pokusit vykonávat pohyb, který už nemá mechanický účinek.
Eliminátor však musí odpovídat konkrétnímu motocyklu a jeho softwaru. Pokud došlo k aktualizaci řídicí jednotky, může být nutné použít novější typ eliminátoru, upravit software nebo změnit palivovou mapu.
Úprava softwaru a palivové mapy
U některých přestaveb se problém neřeší samostatným eliminátorem, ale přehráním softwaru a palivové mapy. Tento postup může být vhodný tehdy, když změna výfuku ovlivnila požadavky řídicí jednotky nebo když je nutné přizpůsobit řízení motoru novému výfukovému systému.
Po změně výfuku může být pro konkrétní konfiguraci použita jiná mapa. Při takovém zásahu je důležité, aby software odpovídal motocyklu, řídicí jednotce a namontovanému výfuku.
V jednom řešeném případě se nakonec eliminátor nepoužil a byla přehrána palivová mapa. Chyba zůstala zapsaná v paměti přístrojového panelu, ale na palubní desce už nic nesvítilo.
Co zkontrolovat při závadě
- Prověřit, zda není klapka mechanicky zaseknutá.
- Zkontrolovat stav a vedení lanka.
- Ověřit, zda se servomotor pohybuje v obou směrech.
- Zkontrolovat konektor, kabeláž a napájení.
- Ověřit, zda byl původní servomotor odstraněn nebo ponechán podle požadavků konkrétního systému.
- Zjistit přesný chybový kód a podmínky, za kterých vzniká.
- Prověřit kompatibilitu eliminátoru s modelem, rokem výroby a verzí softwaru.
- Po opravě provést diagnostiku a ověřit, zda se chyba po nastartování nevrací.
- Při omezení výkonu nebo hlášení urgentního servisu řešit také software a palivovou mapu.
Pokud se chyba po vymazání okamžitě vrátí, je pravděpodobné, že závada stále trvá nebo že použitý díl není kompatibilní. Samotné vymazání záznamu proto nemusí být řešením.
Legálnost a hlučnost
Výfuková klapka může umožnit přepínání mezi hlasitým a tichým režimem, ale její použití musí odpovídat konstrukci motocyklu, homologaci výfuku a platným požadavkům na provoz. Zachování legálního provozu je možné při použití s homologovaným tlumičem a správně navrženým systémem.
Otevřený režim bez tlumičů může výrazně zvýšit hlučnost. Proto je nutné posuzovat nejen to, zda klapka funguje, ale také zda výsledná konfigurace odpovídá schválenému použití motocyklu.
Náhradní klapka a oprava původního systému
Poškozenou klapku lze v některých případech nahradit samostatným dílem, pokud jsou zachovány odpovídající rozměry a způsob ovládání. U originálních systémů je důležité, aby náhradní díl odpovídal konkrétnímu motocyklu a spolupracoval s původním servomotorem.
Výfukové klapky mohou být také demontovány z vyřazených motocyklů a před prodejem testovány. U takového dílu je důležité ověřit funkčnost klapky, stav hřídele, vůli mechanismu, konektor, kompatibilitu se servomotorem a případné známky tepelného nebo mechanického poškození.
Originální díl může být vhodnější než univerzální řešení, pokud je potřeba zachovat původní geometrii výfuku, ovládání a komunikaci s řídicí jednotkou. Alternativní díl může být použitelný tehdy, když odpovídá rozměry, materiálem, teplotní odolností a způsobem ovládání.
Rozdíl mezi univerzální a originální klapkou
Univerzální moto klapka do výfuku se vybírá především podle průměru potrubí, konstrukce, typu ovládání a prostoru dostupného pro montáž. Její instalace může vyžadovat úpravu potrubí, samostatné napájení nebo vlastní ovládací systém.
Originální klapka je navržena pro konkrétní motocykl a obvykle lépe odpovídá jeho uchycení, kabeláži a řídicímu systému. Při její výměně je však nutné použít kompatibilní servomotor nebo jiný prvek, který řídicí jednotka správně rozpozná.
| Typ řešení | Hlavní vlastnost |
|---|---|
| Originální klapka | Kompatibilita s konkrétním motocyklem a původním řízením |
| Univerzální elektrická klapka | Flexibilní montáž a samostatné ovládání |
| Podtlaková klapka | Ovládání pomocí podtlakového systému |
| Eliminátor | Simulace přítomnosti původního servomotoru |
| Úprava softwaru | Přizpůsobení řídicí jednotky nové konfiguraci |
Praktické posouzení po montáži
Po instalaci je vhodné zkontrolovat funkci klapky ve studeném i zahřátém stavu. Mechanismus se musí pohybovat plynule, bez zadrhávání a bez nadměrného hluku. Současně je nutné ověřit, zda se po nastartování nerozsvítí kontrolka nebo neobjeví chybové hlášení.
Jestliže motocykl po montáži omezí výkon, zobrazí urgentní servis nebo opakovaně zapisuje chybu, je potřeba hledat příčinu v celém systému. Může jít o mechanickou závadu klapky, problém servomotoru, lanko, kabeláž, nevhodný eliminátor, aktualizovaný software nebo neodpovídající palivovou mapu.
U složitějších systémů je vhodné provést diagnostiku až po kontrole mechanických částí. Diagnostika může potvrdit uloženou chybu, ale sama o sobě neodstraní zaseknuté lanko, nekompatibilní eliminátor ani nesprávně nastavený software.
