KTM SX-F 250: rozvody, kontrola a výměna rozvodového řetězu

Rozvodový řetěz zajišťuje přesný přenos pohybu mezi klikovým a vačkovým hřídelem a jeho správný stav je zásadní pro přesné časování ventilového rozvodu. U KTM 250 SX-F s motorem o objemu 249,91 ccm a rozvodem DOHC je proto stav rozvodového mechanismu důležitý pro správné startování, výkon i bezpečný provoz motoru.

Vytahaný nebo opotřebený řetěz může způsobovat zvýšenou hlučnost rozvodů, nepřesné časování a v krajním případě i vážné poškození motoru. Při podezření na problém s rozvody je vhodné zkontrolovat ventilové vůle, napínák, vodicí lišty, rozvodová kola, vačkové hřídele a celkový stav ventilového rozvodu.

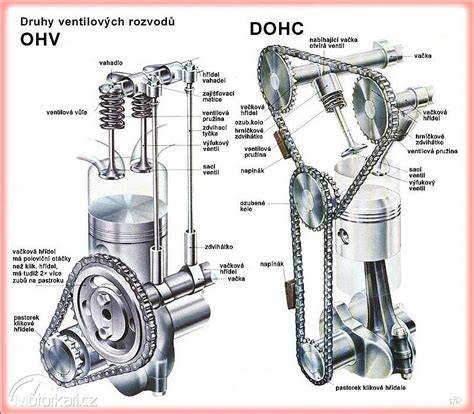

Jak rozvody KTM SX-F 250 fungují

KTM 250 SX-F používá jednoválcový čtyřtaktní motor s dvojitou vačkou DOHC. Rozvodový řetěz přenáší pohyb z klikového hřídele na vačkové hřídele, které ovládají ventily. Přesné nastavení této soustavy určuje okamžik otevření a zavření ventilů v závislosti na poloze pístu.

Technická data KTM 250 SX-F uvádějí zdvihový objem 249,91 ccm, kompresní poměr 14,0:1, vrtání x zdvih 78,0 x 52,3 mm a nejvyšší otáčky 14000. Řízení paliva / rozvod ; Dvojitá vačka (DOHC). Chlazení ; Kapalina.

Kdy kontrolovat ventilové vůle a rozvodový řetěz

Kontrola ventilové vůle je „maličkost“ to určitě udělej co nejdříve,měla by se kontrolovat +- co 15-20 hodin.dejme tomu každou druhou výměnu oleje. Pokud se ti ale bude zdát,že to nějak hůře startuje,nebo cvaká,kontroluj okamžitě.

U závodně používaného motokrosového motoru závisí interval kontroly na zatížení, otáčkách, způsobu jízdy a předchozí údržbě. Bavíme se o hobíkáření,kdo závodí dělá všechno častěji. Při závodním používání proto nelze bez znalosti konkrétního servisního režimu spoléhat na delší intervaly.

Horší startování, zejména změna chování motoru za tepla, může být důvodem ke kontrole ventilových vůlí a rozvodů. U 250tky je problém,že je ten motor fakt dost nabušený a vyžaduje častější servis,než třeba 450tka.

Příznaky vytahaného nebo opotřebeného rozvodového řetězu

• Zvýšená hlučnost rozvodů: Vytahaný nebo opotřebený řetěz může způsobovat zvýšenou hlučnost rozvodů.
• Nepřesné časování: Vytahaný řetěz může způsobit nepřesné časování.
• Cvakání: Pokud se motor ozývá cvakáním, je vhodné provést okamžitou kontrolu.
• Horší startování: Pokud se ti ale bude zdát,že to nějak hůře startuje,nebo cvaká,kontroluj okamžitě.
• Vážné poškození motoru: V krajním případě může opotřebený řetěz způsobit i vážné poškození motoru.

Pokud motor normálně startuje i za tepla a nic v něm neklepe, je to relativně OK. To však nevylučuje potřebu pravidelné kontroly, protože stav řetězu, napínáku a vedení se nemusí vždy projevit výrazným zvukem.

Co zkontrolovat při kontrole rozvodů

Při výměně rozvodového řetězu doporučujeme vždy zkontrolovat také napínák, vodicí lišty, rozvodová kola a celkový stav ventilového rozvodu. Správné nastavení časování při montáži je nezbytné pro bezpečnou funkci motoru.

Rozvodový řetěz

Rozvodový řetěz je určen jako kvalitní náhrada originálního rozvodového řetězu při opravě nebo údržbě motoru. Rozvodový řetěz zajišťuje přesný přenos pohybu mezi klikovým a vačkovým hřídelem a jeho správný stav je zásadní pro přesné časování ventilového rozvodu.

Rozvodový řetěz ProX pro KTM SXF 250 09-12, EXCF 250 09-13, SXF 450 16-18, EXCF 450 17-18, Husqvarna FS/FC 450 16-18, FE 450 17-1 je určen jako kvalitní náhrada originálního rozvodového řetězu při opravě nebo údržbě motoru.

Napínák řetězu

Napínák udržuje potřebné napnutí řetězu a omezuje jeho kmitání. Při kontrole je nutné posoudit také jeho stav, protože samotná výměna řetězu nemusí odstranit problém, pokud je opotřebený nebo nefunkční napínák.

V katalogu dílů je uveden také CHAIN TENSION ADJUSTER, HYDRAULIC s označením 77036003200. U rozvodového mechanismu jsou dále uvedeny součásti HOLDING BOLT M24X1,5, CHAIN TENSION ADJUSTER PLUG (77336008200), THREADED PLUG a SCREW PLUG (77236080000).

Vodicí lišty

Vodicí lišty vedou řetěz mezi klikovým a vačkovým hřídelem a podílejí se na stabilním chodu rozvodů. Opotřebené vodicí lišty mohou zvyšovat hlučnost, měnit napnutí řetězu a urychlovat jeho opotřebení.

Vačkové hřídele a rozvodová kola

Při kontrole je vhodné posoudit také vačkové hřídele a rozvodová kola. Poškozené nebo opotřebené kontaktní plochy mohou zhoršovat přesnost časování a zvyšovat zatížení celého mechanismu.

V seznamu dílů jsou uvedeny INTAKE CAMSHAFT s označením A46036009000 a EXHAUST CAMSHAFT s označením A46036010000. Při výměně řetězu doporučujeme vždy zkontrolovat také napínák, vodicí lišty, rozvodová kola a celkový stav ventilového rozvodu.

Ventilové vůle

Kontrola ventilové vůle je „maličkost“ to určitě udělej co nejdříve,měla by se kontrolovat +- co 15-20 hodin.dejme tomu každou druhou výměnu oleje. Pokud se ti ale bude zdát,že to nějak hůře startuje,nebo cvaká,kontroluj okamžitě.

Nesprávná ventilová vůle může ovlivnit startování, chod motoru i přesnost práce ventilového rozvodu. Pokud se objeví horší startování nebo mechanické cvakání, není vhodné kontrolu odkládat.

Výměna rozvodového řetězu

Výměna rozvodového řetězu patří k zásahům, při kterých je nutné zachovat správnou polohu klikového a vačkových hřídelů. Správné nastavení časování při montáži je nezbytné pro bezpečnou funkci motoru.

1. Demontujte součásti potřebné pro přístup k ventilovému rozvodu.
2. Nastavte motor do polohy určené pro kontrolu a montáž rozvodů.
3. Ověřte polohu klikového hřídele a vačkových hřídelů.
4. Zkontrolujte stav napínáku, vodicích lišt a rozvodových kol.
5. Vyměňte rozvodový řetěz, pokud je vytahaný nebo opotřebený.
6. Při montáži zkontrolujte shodu značek a správnou polohu všech součástí.
7. Po sestavení znovu ověřte nastavení časování a volný chod motoru.

Správné nastavení časování při montáži je nezbytné pro bezpečnou funkci motoru. Chyba v nastavení může vést k nepřesnému časování a v krajním případě i k vážnému poškození motoru.

Kontrola pístu při servisu rozvodů

Dále by to chtělo minimálně zkontrolovat(přeměřit) píst a i když by nemusel být ještě úplně mimo,tak ho asi rovnou i vyměnit-ono jen samotné těsnění pod hlavu atd. stojí celkem ranec,takže dělat to o měsíc později je neekonomické.

Při rozebrání motoru je vhodné posoudit také pístní kroužky, válec, těsnění horní sady, gufera na ventily, ventilové pružiny, ventily a ventilové podložky. Samozřejmě při rozebírání zkontrolovat co jde,to je logické.

Podle toho v jakém bude ten píst stavu si +- uděláš nějaká obrázek,kdy ho příště zase vyměnit. Tohle by jsi měl určitě naplánovat někdy v zimě,ať máš motorku na sezónu nachystanou.

Které díly mohou s rozvody souviset

Mezi další náhradní díly pro motor patří olejový filtr, těsnění celý motor, těsnění víka spojky, gufera na celý motor, opravná sada spojky, opravná sada vodní pumpy a ložiska na kliku. Při rozsáhlejší opravě mohou být relevantní také těsnění, oleje a maziva a zapalovací svíčky.

KTM 250 SX-F podle uvedených modelových roků

KTM 250 SX-F je uváděna jako model v kategorii kros / motokros. V přehledu jsou uvedeny roky 2006 až 2025 a další modelová označení KTM SX-F 250 ie, KTM SX-F 250 ie4T a KTM SX-F 250 4T.

Kompatibilitu rozvodového řetězu je nutné ověřit podle konkrétního modelového roku a označení motoru. Rozvodový řetěz ProX je v uvedeném katalogu určen pro KTM SXF 250 09-12 a EXCF 250 09-13, zatímco další uvedené aplikace se týkají modelů SXF 450, EXCF 450 a Husqvarna 450.

Technické údaje KTM 250 SX-F 2019

Model 2019 má objem 250 cm3 a patří do kategorie enduro, motokros. Motor je jednoválcový, čtyřtaktní, kapalinou chlazený a používá pětistupňovou převodovku.

Uvedené technické údaje zahrnují také mokrou vícedávkovou spojku / hydraulicky ovládanou, zapalování Keihin EMS a převodové poměry 13:48. Primární jednotka: 22:68.

Praktický servisní postup pro majitele

Pokud motor normálně startuje i za tepla a nic v něm neklepe,je to relativně OK. Přesto je vhodné při pravidelné údržbě sledovat ventilové vůle, hlučnost rozvodů a stav napínáku.

• Kontrolujte ventilové vůle přibližně po 15-20 hodinách, tedy například každou druhou výměnu oleje.
• Při horším startování nebo cvakání proveďte kontrolu okamžitě.
• Při výměně řetězu prověřte napínák, vodicí lišty a rozvodová kola.
• Při rozebrání zkontrolujte píst a podle jeho stavu zvažte jeho výměnu.
• Servis pístu a rozvodů plánujte mimo sezónu, aby byla motorka na sezónu připravená.
• Po každé montáži ověřte správné nastavení časování.

Zatím je venku krásně teplo,osobně bych ještě něco málo pojezdil a až nasype sníh,tak to kuchnul. Tohle by jsi měl určitě naplánovat někdy v zimě,ať máš motorku na sezónu nachystanou.
