Kevlarová hadice na vzduch je určena pro situace, ve kterých je důležitá nízká hmotnost, vysoká mechanická odolnost a pružnost. Uplatní se při vedení stlačeného vzduchu, při odsávání a foukání horkého vzduchu i v náročných průmyslových aplikacích.
Správná volba závisí především na typu média, pracovním tlaku, teplotním rozsahu, vnitřním průměru, poloměru ohybu a způsobu připojení. Kevlarové provedení může mít podobu opletené tlakové hadice pro pneumatické nářadí nebo teplotně odolné hadice s ocelovou spirálou pro horký vzduch, výpary a kouř.

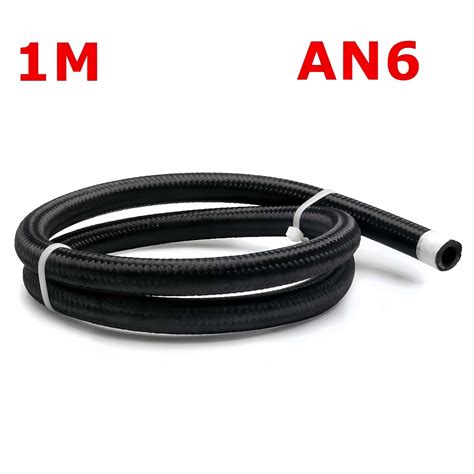

Co je kevlarová hadice na vzduch
Kevlarová hadice využívá kevlarové vlákno nebo kevlarové opletení jako výztužný prvek. Kevlarové opletení zajišťuje výjimečnou pevnost a odolnost proti prodření či prasknutí, přičemž hadice zůstává vysoce flexibilní a neomezuje pohyb.
Ultra-Light Kevlar: Speciální opletení, které je mnohem lehčí než běžné hadice, ale přitom vydrží extrémní tlaky a hrubé zacházení v terénu. Díky nízké hmotnosti je vhodná pro aplikace, ve kterých se hadice často přenáší, ohýbá nebo vede podél pohyblivého zařízení.
Kevlarová konstrukce se používá také u vysokotlakých hadic pro HPA systémy, kde je požadována mechanická odolnost, stabilní průtok vzduchu a omezení rizika deformace hadice.
Hlavní vlastnosti kevlarových hadic
- Vysoká mechanická odolnost: kevlarové opletení odolává prodření, prasknutí a hrubému zacházení.
- Nízká hmotnost: konstrukce je lehčí než běžné hadice z plastu nebo gumy.
- Flexibilita: hadice se snadno přizpůsobuje vedení a omezuje pnutí při pohybu.
- Stabilní průtok: správně zvolený vnitřní průměr pomáhá omezit tlakové ztráty.
- Odolnost proti vysokému tlaku: u tlakových variant konstrukce umožňuje bezpečné vedení stlačeného vzduchu.
- Odolnost proti teplotě: speciální kevlarové hadice pro horký vzduch mohou pracovat v rozsahu od -60 °C do +300 °C.
Třívrstvá konstrukce s vysokopevnostním opletením zajišťuje těmto hadicím vysokou odolnost proti vnějším vlivům. Díky své měkkosti a flexibilitě uspokojí tyto hadice každého řemeslníka, který s nimi bude pracovat.
Kevlarová hadice pro stlačený vzduch
Hadice na vzduch jsou základem každého pneumatického rozvodu. Rozvádí stlačený vzduch mezi kompresorem, spojkami a pneumatickým nářadím či CNC. Správná volba hadice má vliv na ztráty tlaku, životnost a bezpečnost.
Nezbytnou potřebou pro pohon vzduchového neboli pneumatického nářadí je přívodní vzduchová hadice. Bez ní tento druh dílenského vybavení fungovat nebude.
Typické použití zahrnuje rozvody stlačeného vzduchu, kompresory a pneumatické nářadí, automatizaci a průmyslové linky, dílny a servisy.
Při práci s tlakovým vzduchem je vždy lepší používat hadice, které jsou k tomu určeny. Nouzová a amatérská řešení pomocí zahradních hadic na vodu, které jsou určeny pro mnohem nižší tlak, mohou být nejen nefunkční, ale dokonce nebezpečná.
Parametry tlakové kevlarové hadice
Tlaková hadice pro pneumatické nářadí může mít třívrstvou konstrukci s vysokopevnostním opletením. Pracovní teplota je -5 °C až +60 °C, doporučený pracovní tlak je maximálně 16 bar a délka v jedné roli je 50 m.
| Parametr | Hodnota |
|---|---|
| Konstrukce | Třívrstvá konstrukce s vysokopevnostním opletením |
| Pracovní teplota | -5 °C až +60 °C |
| Doporučený pracovní tlak | max. 16 bar |
| Délka v jedné roli | 50 m |
Pro menší pneumatické rozvody jsou k dispozici také polyuretanové, polyetylenové a PVC hadice. Polyuretanové hadičky jsou vhodné zejména pro mechanicky namáhané vedení a vyznačují se vynikající flexibilitou, vysokou odolností vůči kyslíku, ozónu, vibracím a stárnutí.
Kevlarová hadice pro horký vzduch
Hadice CLIP KEVLAR CL je určena pro odsávání vzduchu při vysokých teplotách. Používá se pro odsávání a foukání horkého vzduchu, výparů a kouře o vysokých teplotách v průmyslových aplikacích všeobecně.
Vyznačuje se výbornou ohebností, stlačitelností a teplotní stabilitou. Je vyrobena z těžkohořlavého materiálu, odolává mechanickému namáhání a protržení a její vnější spirála chrání hadici proti prodření.
| Parametr | Hodnota |
|---|---|
| Materiál | Kevlar |
| Médium | horký vzduch 300 °C |
| Pracovní teplota | -60 °C až +300 °C |
| Provozní tlak | 0,9 bar |
| Podtlak | 32 kPa |
| Vnitřní průměr | 50 mm |
| Poloměr ohybu | 30 mm |
| Vnější barva | Zelená |
| Spirála | Ocelový drát |
Směr spirály je levotočivý. Směr spirál je určující pro zvolení typu můstkových spon, které se vyrábějí pravotočivé nebo levotočivé.
Rozměry a tlakové parametry hadice CLIP KEVLAR CL
Hadice CLIP KEVLAR CL se vyrábí v širokém rozsahu vnitřních průměrů. S rostoucím průměrem se mění také provozní tlak, podtlak, poloměr ohybu a hmotnost.
| Vnitřní průměr | Podtlak | Provozní tlak | Poloměr ohybu | Hmotnost |
|---|---|---|---|---|
| 50 mm | 32 kPa | 0,9 bar | 30 mm | 0,5 kg |
| 60 mm | 22 kPa | 0,78 bar | 36 mm | 0,6 kg |
| 65 mm | 20 kPa | 0,72 bar | 38 mm | 0,65 kg |
| 70 mm | 19 kPa | 0,7 bar | 40 mm | 0,7 kg |
| 76 mm | 14 kPa | 0,62 bar | 45 mm | 0,75 kg |
| 80 mm | 13 kPa | 0,61 bar | 48 mm | 0,8 kg |
| 102 mm | 8 kPa | 0,51 bar | 60 mm | 0,9 kg |
| 112 mm | 7 kPa | 0,45 bar | 66 mm | 0,93 kg |
| 120 mm | 6 kPa | 0,36 bar | 72 mm | 1 kg |
| 127 mm | 5 kPa | 0,33 bar | 75 mm | 1,02 kg |
| 140 mm | 5 kPa | 0,3 bar | 80 mm | 1,14 kg |
| 152 mm | 4 kPa | 0,22 bar | 90 mm | 1,25 kg |
| 160 mm | 3 kPa | 0,21 bar | 96 mm | 1,28 kg |
| 180 mm | 2 kPa | 0,17 bar | 180 mm | 1,48 kg |
| 203 mm | 2 kPa | 0,15 bar | 180 mm | 1,65 kg |
| 254 mm | 1 kPa | 0,1 bar | 175 mm | 2 kg |
| 305 mm | 1 kPa | 0,07 bar | 210 mm | 2,25 kg |
| 356 mm | 1 kPa | 0,06 bar | 245 mm | 2,7 kg |
| 407 mm | 1 kPa | 0,04 bar | 280 mm | 3,15 kg |
| 508 mm | 1 kPa | 0,04 bar | 400 mm | 4,2 kg |
U větších průměrů je nutné počítat s větším poloměrem ohybu a vyšší hmotností. Zároveň se s rostoucím průměrem snižuje uvedený podtlak a provozní tlak, proto je nutné vybírat rozměr podle skutečných provozních podmínek.
Kevlarová hadice pro HPA, airsoft a paintball
Přímý dálkový hadicový systém s 100cm kevlarovou hadicí je navržen pro hráče, kteří vyžadují minimální hmotnost a maximální mechanickou odolnost při napájení své zbraně.
Přímá konstrukce hadice o délce 100 cm je ideální pro vedení podél těla nebo pod taktickou vestou, kde minimalizuje riziko zachycení o okolní vegetaci. Kevlarová technologie snižuje hmotnost celého systému a hadice zůstává vysoce flexibilní.
| Parametr | Hodnota |
|---|---|
| Délka hadice | 100 cm |
| Materiál | Kevlarové opletení |
| Typ hadice | Přímá |
| Připojení k láhvi | On/off ventil |
| Připojení ke zbrani | ASA kompatibilní rychlospojka |
| Příslušenství | Sada těsnění pro 3 opravy |
Tato hadice pracuje s vysokou stabilitou průtoku vzduchu, což je nezbytné pro konzistentní úsťovou rychlost. On/Off ventil pro HP láhev umožňuje snadné uzavření tlaku, zatímco ASA kompatibilní rychlospojka zaručuje rychlé připojení nebo odpojení zbraně.
Konstrukce je dimenzována pro bezpečný provoz se stlačeným vzduchem HPA i CO2 bez rizika deformace hadice. Součástí systému je servisní balíček těsnění, který zajišťuje servisní dostupnost při opotřebení O-kroužků.
Kevlarová hadice je lehčí a odolnější proti mechanickému poškození než spirálová hadice. Přímý tvar je vhodnější pro hráče, kteří preferují vedení hadice fixně podél těla nebo výstroje směrem ke zbrani.
Jak vybrat správnou kevlarovou hadici na vzduch
Při výběru se zaměřte na vnější a vnitřní průměr, pracovní tlak, délku, materiál a způsob použití, tedy pevný rozvod nebo pohyblivé připojení.
1. Vnitřní průměr
Vnitřní průměr ovlivňuje průtok vzduchu a tlakové ztráty. Pro pneumatické nářadí, dlouhé vedení a zařízení s vyšší spotřebou vzduchu je důležitý dostatečný vnitřní průměr.
U odsávacích hadic se průměr volí podle požadovaného objemu proudícího vzduchu, připojovacího hrdla a prostoru pro vedení. Zvětšení průměru obvykle znamená větší poloměr ohybu a vyšší hmotnost.
2. Provozní tlak a podtlak
Provozní tlak hadice musí odpovídat tlaku v systému. U tlakových hadic pro pneumatické nářadí může být doporučený pracovní tlak maximálně 16 bar, zatímco teplotně odolná hadice CLIP KEVLAR CL má podle rozměru provozní tlak například 0,9 bar při vnitřním průměru 50 mm.
U odsávání je důležitý také podtlak. Hodnota podtlaku se u uvedené řady pohybuje od 32 kPa u průměru 50 mm po 1 kPa u větších průměrů.
3. Teplota média
Pro běžný stlačený vzduch se používají hadice s běžným teplotním rozsahem. Pro horký vzduch, výpary a kouř je nutné použít hadici určenou pro vysoké teploty.
Hadice CLIP KEVLAR CL má pracovní teplotu -60 °C až +300 °C a je určena pro médium horký vzduch 300 °C. Tato hodnota se vztahuje ke konkrétní teplotně odolné hadici a nelze ji automaticky přenášet na všechny kevlarové tlakové hadice.
4. Flexibilita a poloměr ohybu
Výborná ohebnost a stlačitelnost usnadňují instalaci v omezeném prostoru. Poloměr ohybu je nutné dodržet, aby nedošlo k nadměrnému namáhání výztuže, zúžení průřezu nebo poškození vnitřní vrstvy.
U hadice s vnitřním průměrem 50 mm je poloměr ohybu 30 mm. U vnitřního průměru 508 mm dosahuje poloměr ohybu 400 mm.
5. Koncovky a rychlospojky
Při koupi je důležité věnovat pozornost tomu, jakým způsobem je u hadice řešeno zakončení, a případně doobjednat odpovídající rychlospojku.
U tlakových hadic pro pneumatické nářadí se používají rychlospojky, mosazné koncovky nebo standardizované připojení. U HPA systémů zajišťuje ASA kompatibilní rychlospojka rychlé připojení nebo odpojení zbraně.
U spirálových hadic se používají také koncovky s chráničem proti zlomení. Při instalaci teplotně odolné hadice s ocelovou spirálou je nutné zvolit správný typ můstkových spon podle směru spirály.
Materiály používané pro vzduchové hadice
V nabídce najdete pneumatické hadice z různých materiálů - polyuretan, polyamid, polyetylen, PVC i pryž. Každý materiál má jiné vlastnosti a hodí se pro jiný typ použití.
- Kevlar: nízká hmotnost, vysoká pevnost a odolnost proti mechanickému poškození.
- Polyuretan: vysoká flexibilita, vhodnost pro mechanicky namáhané vedení a automatizaci.
- Polyetylen: lehká plastová hadička pro pneumatické rozvody.
- PVC: používá se pro přenos stlačeného vzduchu i pro delší hadice s výztuží.
- Pryž: vhodná pro některá tlaková a dílenská použití, často s rychlospojkami.
Rozhoduje tlak, flexibilita, teplotní rozsah, odolnost proti oděru a chemikáliím. Výběr materiálu proto musí vycházet z konkrétního média a způsobu použití.
Údržba a bezpečné používání
Hadici je vhodné pravidelně kontrolovat po celé délce, zejména v místech připojení, ohybů a kontaktu s hranami. Poškozené, popraskané, deformované nebo prodřené hadice se nemají dále používat v tlakovém systému.
Kevlarové opletení zvyšuje odolnost proti prodření či prasknutí, ale neznamená nezničitelnost. Vyhněte se kontaktu s ostrými hranami, protože správná péče prodlužuje životnost celého systému.
Hadici není vhodné překračovat nad její uvedený provozní tlak nebo teplotní rozsah. U odsávacích hadic je nutné respektovat také maximální podtlak, poloměr ohybu a směr spirály.
Při připojování se musí použít odpovídající koncovky, spony a rychlospojky. Nesprávně zvolená spojka může způsobit netěsnost, pokles průtoku nebo uvolnění hadice při provozu.
Jak připojit 2kg plynovou lahev ke grilu (aktualizace 2023)
Praktické použití podle typu aplikace
| Aplikace | Vhodné provedení | Důležitý parametr |
|---|---|---|
| Pneumatické nářadí | Tlaková hadice s kevlarovým opletením | Provozní tlak, vnitřní průměr, rychlospojky |
| Průmyslové rozvody | Hadice s výztuží a vhodným připojením | Průtok, délka, tlakové ztráty |
| Odsávání horkého vzduchu | Teplotně odolná hadice CLIP KEVLAR CL | Teplota, podtlak, poloměr ohybu |
| HPA, airsoft a paintball | Přímá kevlarová hadice s rychlospojkou | Hmotnost, délka, mechanická odolnost |
| Automatizace a měřicí technika | Flexibilní polyuretanová nebo opletená hadička | Flexibilita, odolnost proti vibracím |
Pro pevné rozvody je důležité správné dimenzování průřezu a upevnění. Pro pohyblivé připojení je důležitá nízká hmotnost, flexibilita a odolnost proti opakovanému ohýbání.
Kevlarová hadice na vzduch je vhodnou volbou tam, kde běžná plastová nebo gumová hadice nedokáže nabídnout dostatečnou kombinaci nízké hmotnosti, flexibility, mechanické odolnosti, tlaku nebo teplotní stability.
