Pro Jawa 23 Mustang se zapalováním VAPE je nutné vycházet z konkrétní varianty soustavy, především z výkonu zapalování a použitého zapojení světel. K dispozici je standardní schéma Vape SZ86 6V/20W, zjednodušené schéma 6V/20W, varianta s podsvícením tachometru, zapojení se spínací skříňkou Jawa 585 Mosquito a upravené zapojení Vape 12V/60W s regulátorem napětí, baterií a dalšími spotřebiči.
Pro přestavbu Jawy 50 typ 23 Mustang existuje elektroinstalace určená přímo pro zapalování VAPE. Kabeláž má již nalisované a zaizolované konektory, používá vodiče CYA 1 silnější než původní kabeláž a je dodávána včetně schématu zapojení.
Varianty zapojení VAPE pro Jawa 23 Mustang
Originální schéma Vape SZ86 představuje schéma zapojení standardního zapalování Vape SZ86 (6V/20W) dodávané společně se sadou. Pro stejné zapalování existuje také zjednodušené schéma Vape 6V/20W.
Samostatnou variantou je schéma Vape 6V/20W s podsvícením tachometru. K dispozici je rovněž schéma Vape 6V/20W s podsvícením tachometru a spínací skříňkou Jawa 585 Mosquito (na klíč).
| Varianta | Hlavní použití |
|---|---|
| Vape SZ86 6V/20W | Standardní zapojení dodávané se sadou |
| Vape 6V/20W | Zjednodušené zapojení |
| Vape 6V/20W s podsvícením tachometru | Využití zbývajícího výkonu pro tachometr |
| Vape 6V/20W se spínací skříňkou | Zapojení s klíčkem Jawa 585 Mosquito |
| Vape 12V/60W | Zapojení s regulátorem napětí, baterií a dalšími spotřebiči |
Zapojení Vape 6V/20W
U zapalování VAPE je důležité správně rozdělit obvody zapalování a světel. Schéma Vape 6V/20W řeší základní elektrickou instalaci motocyklu bez zbytečných úprav původní soustavy.
Některé lidi se stěžují, že jim praskají žárovky se zapalováním VAPE. Maximální světelný výkon zapalování je 6V 22,5W, proto je dobré použít zapojení pro zapalování 30W a tak rovnoměrně žárovky zatížit tím zbytkem 2,5W.

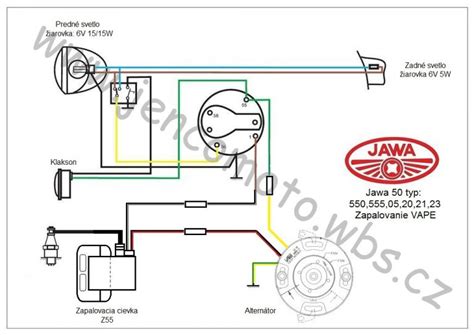

Nejlepší je však využít těch 2,5W, například jednoduchým podsvícením tachometru. Pro tento účel existuje samostatné zapojení s podsvícením tachometru Jawy 550, 555, 05, 20, 21 a 23 se zapalováním VAPE.
Podsvícení tachometru
Podsvícení tachometru umožňuje využít část výkonu, která by jinak zůstala nevyužitá. Současně pomáhá rovnoměrněji zatížit světelný okruh a omezit riziko praskání žárovek.
Schéma Vape 6V/20W s podsvícením tachometru je proto vhodné zejména tam, kde se používá světelná soustava odpovídající původnímu zapalování a kde není instalován samostatný regulátor napětí.
Zapojení zadního světla
U nabízené kabeláže pro JAWA 50/05, 20, 21, 23 je zadní světlo řešeno stejně jako u původního zapalování - 30W verze - pomocí dvou kabelů. Toto zapojení by mělo zabránit praskání zadní sulfidky a není potřeba omezovač napětí.
Stejný princip je uveden také u elektroinstalace Jawa 50 Pionýr 23 VAPE. Kabeláž je určena pro zapalování VAPE české výroby, všechny konektory jsou již nalisované a zaizolované a vodiče CYA 1 jsou silnější než originál.
Spínací skříňka a vypínání motoru
Pro přestavbu lze použít zapojení se spínací skříňkou na klíč. K dispozici je zapojení 30W se spínací skříňkou na klíč, zapojení 20W se spínací skříňkou na klíč, zapojení Jawa 05 se spínací skříňkou na klíč a zapojení VAPE se spínací skříňkou na klíč.
U zapojení vypínače motoru je nutné rozlišit vodiče vycházející ze zapalovací cívky a vodiče související se spínací skříňkou. V případě nejasností nelze volný vodič automaticky připojit na kostru bez ověření konkrétního typu zapalování a schématu.
Chcípák, který vedl ze spínací skříňky, byl v popsaném zapojení připojen na bíločerný kabel od cívky, ale zůstal stále funkční. Takový stav ukazuje na nutnost zkontrolovat zapojení vypínacího obvodu podle schématu konkrétní sady VAPE, protože jednotlivé vodiče nemají stejnou funkci jako u původního 30W zapalování.
Kabeláž pro Jawa 23 Mustang
Elektroinstalace na JAWA 50 Pionýr 23 VAPE je kabeláž na JAWA 50 Pionýr 23 pro zapalování VAPE české výroby. Stačí pouze zapojit - všechny konektory jsou již nalisované a zaizolované.
Elektroinstalace Jawa 50/23 Mustang Vape je určena pro JAWA 50/05, 20, 21 a 23 pro zapalování VAPE. Vodiče CYA 1 jsou tedy silnější než originál.
Pro Jawa 50 typ 23, 23A Mustang existují také dobové servisní materiály, katalogy náhradních dílů a elektrická schémata. Elektrické schéma Jawa 23A Golden Sport uvádí zapojení exportní Jawy 23A Golden Sport s baterií a brzdovým světlem.
Vape 12V/60W
Schéma elektroinstalace s Vape 12V/60W je určeno pro upravené zapalování Vape 12V/60W. Zapojení obsahuje regulátor napětí pro dobíjení, baterii, brzdové světlo, podsvícení tachometru, autozásuvku a spínací skříňku Jawa 585 Mosquito na klíč.
U této varianty je součástí elektrické soustavy regulátor napětí, který zajišťuje dobíjení baterie. Baterie pak slouží jako součást systému pro napájení připojených spotřebičů, mezi které patří brzdové světlo, podsvícení tachometru a autozásuvka.
Zapojení 12V/60W proto nelze zaměňovat se standardním schématem Vape SZ86 6V/20W. Rozdíl se týká napětí, výkonu i použití regulátoru napětí a baterie.
Schéma zapojení Jawa Pionýr – 20W, 30W i Vape | Krok za krokem + užitečné rady
Další varianty elektroinstalace
Pro motocykly Jawa 550, 555, 05, 20, 21 a 23 jsou uváděny také další varianty zapojení VAPE. Patří mezi ně zapojení Jawy 555/05, zapojení Jawy 20, 21, 23 20W, zapojení Jawy 20, 21, 23 30W a zapojení Jawy 550, 555, 05, 20, 21, 23 se zapalováním VAPE.
Dále existuje elektroinstalace se směrovými světly, brzdovým světlem a akumulátorem. Pro některá provedení jsou uvedena také zapojení se spínací skříňkou na klíč.
Co ověřit před zapojením
- Typ použitého zapalování VAPE.
- Napětí soustavy, tedy 6V nebo 12V.
- Výkon světelné části, zejména rozdíl mezi 20W, 22,5W, 30W a 60W variantou.
- Zda je součástí instalace regulátor napětí.
- Zda je v soustavě baterie nebo akumulátor.
- Způsob zapojení zadního světla.
- Přítomnost podsvícení tachometru.
- Přítomnost brzdového světla, autozásuvky nebo směrových světel.
- Kompatibilitu spínací skříňky a vypínače motoru s konkrétní sadou VAPE.
- Správné připojení kostry a všech konektorů podle příslušného schématu.
Při montáži je vhodné použít schéma, které odpovídá skutečně namontované sadě, protože zapojení 6V/20W, 30W a 12V/60W se liší. U předělané elektroinstalace je nutné současně zohlednit původní typ zapalování, způsob vedení vodičů a použité spotřebiče.
