Hlavové složení FSA Orbit 1 je semi-integrované hlavové složení pro silniční nebo MTB kola s vidlicí 1 1/8". Využívá ložiska ABC s úhlem 36° × 45° a kované hliníkové misky.
Vnější průměr ložiska je 41 mm, vnější průměr pouzder 44 mm a hmotnost činí 79 g. Hlavové složení je černé a je určeno pro rámy odpovídajícího standardu.
Technické parametry FSA Orbit 1
| Parametr | Hodnota |
|---|---|
| Typ | Semi-integrované hlavové složení |
| Určení | Silniční kola a MTB kola |
| Vidlice | 1 1/8" |
| Typ ložisek | ABC, 36° × 45° |
| Materiál misek | Kovaný hliník |
| Vnější průměr ložiska | 41 mm |
| Vnější průměr pouzder | 44 mm |
| Hmotnost | 79 g |
| Barva | Černá |
Kompatibilita a konstrukce
Semi-integrované hlavové složení FSA Orbit Z je vhodné pro silniční nebo MTB kola. Pro vidlice 1 1/8 - ložiska ABC (36° x 45°) - kované hliníkové mis.
U hlavového složení je důležité ověřit nejen průměr sloupku vidlice, ale také konstrukci hlavové trubky a rozměry misek. FSA Orbit 1 je určeno pro standard 1 1/8" a nelze je bez ověření zaměňovat s provedením pro tapered vidlice nebo s jinými rozměry semi-integrovaných hlavových složení.
Ložiska ABC 36° × 45°
Polointegrované hlavové složení FSA s ABC ložisky (36° x 45°) pro 1 1/8 hlavu vhodné pro silniční kola a MTB kola.
Úhel 36° × 45° označuje geometrii styčných ploch ložiska a odpovídajících sedel. Při montáži proto musí být použity kompatibilní komponenty, protože rozdílné úhly nebo jiné rozměry mohou způsobit nesprávné usazení ložiska a zhoršit funkci hlavového složení.
Rozdíl mezi FSA Orbit 1 a dalšími provedeními
V nabídce FSA existují také hlavová složení pro jiné rozměry hlavových trubek a pro tapered sloupky vidlic. Integrované hlavové složení je určené pro rámy s hlavovou trubkou • horní: s vnitřním průměrem 41,2 mm/vnějším průměrem 45 mm • dolní: s vnitřním průměrem 49,1 mm/vnějším průměrem 52 mm a tapered sloupek vidlice 1-1/8"-1-3/8'.
U tohoto provedení jsou uvedena ložiska FSA TH-873E, 36°x45° a FSA IS-2-138, 36°x45° s kosouhlým stykem (ACB - Angular Contact Ball bearings). Výška horní krytky 15 mm, výška hlavového složení mimo rámu (stack height): 15 mm a hmotnost 66 g.
FSA hlavové složení Orbit 1.5E ZS 8 (černá) je semi-integrované hlavové složení FSA pro tapered vidlice. Průměr hlavové trubky 44 mm / 55.95 mm.
Semi-integrované hlavové zloženie určené pre rámy s hlavovou rúrkou • hore: s vnútorným priemerom 44mm/vonkajším priemerom 50mm • dole: s vnútorným priemerom 55.95mm/vonkajším priemerom 62mm a tapered stĺpik vidlice 1-1/8'' - 1.5''.
| Provedení | Vidlice | Hmotnost | Charakteristické rozměry |
|---|---|---|---|
| FSA Orbit 1 | 1 1/8" | 79 g | Vnější průměr ložiska 41 mm, vnější průměr pouzder 44 mm |
| Integrované provedení | 1-1/8"-1-3/8" | 66 g | Horní vnitřní průměr 41,2 mm, dolní vnitřní průměr 49,1 mm |
| FSA Orbit 1.5E ZS 8 | 1-1/8''-1.5'' tapered | 130 g | Horní vnitřní průměr 44 mm, dolní vnitřní průměr 55.95 mm |

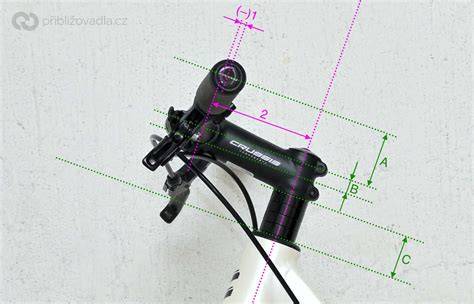

Montáž a kontrola kompatibility
Před montáží je nutné ověřit, že rám používá semi-integrované hlavové složení pro sloupek vidlice 1 1/8". Rozhodující jsou rozměry hlavové trubky, průměr ložisek, průměr pouzder a úhel ložisek.
FSA Orbit 1 se nesmí zaměnit s hlavovým složením pro tapered vidlice 1-1/8'' - 1.5''. Stejně tak není totožné s integrovaným provedením, u kterého se ložiska usazují přímo do odpovídajících ploch rámu bez klasických vnějších misek.
Po montáži musí vidlice v hlavové trubce plynule rotovat bez zadrhávání a bez citelné vůle. Nadměrné dotažení může zhoršit otáčení řízení, zatímco nedostatečné předpětí může způsobit vůli v hlavovém složení.
Hmotnost a provedení
Hmotnost FSA Orbit 1 činí 79 g. Černé provedení používá kované hliníkové misky, které tvoří vnější části semi-integrovaného systému.
Pro srovnání, jiné semi-integrované hlavové složení může mít hmotnost 109 g a může používat průmyslová ložiska, ALU misky, průměr horní Alu misky 44mm, průměr spodní Alu misky 56mm a vnitění průměr spodního kroužku 40 mm na vidlici 1-1/8" - 1-1/2"(=1,5) TAPERED.
FSA jako výrobce komponentů
Společnost FSA vznikla v devadesátých letech minulého století a jejím prvořadým úkolem bylo zásobovat cyklistický trh nejrůznějšími součástkami. Značka FSA má skutečně široký záběr produktů, které umí distribuovat do celého světa.
FSA disponuje samozřejmě celou řadou technologií. Mezi nejvýznamnější technologie patří pro středová složení systém uchycení press - fit30, megaexo, megaevo nebo isis drive. Pro řídítka se nejčastěji používá vrstvení karbonu carbon wrapping technology.
Portfolio FSA obsahuje širokou škálu produktů. Od běžných omotávek pro silniční řídítka, až po karbonové sedlovky, řídítka, představce, kliky nebo kazety.
Hlavové složení - TIP OD ŠTĚRBA KOLA
Co ověřit před výběrem
- Rám musí být určen pro semi-integrované hlavové složení.
- Sloupek vidlice musí odpovídat rozměru 1 1/8".
- Vnější průměr ložiska musí být 41 mm.
- Vnější průměr pouzder musí být 44 mm.
- Ložiska musí odpovídat geometrii 36° × 45°.
- Je nutné rozlišit standardní 1 1/8" provedení od variant pro tapered vidlice.
FSA Orbit 1 tedy představuje semi-integrované hlavové složení pro rámy odpovídajícího standardu, vidlice 1 1/8", ložiska ABC 36° × 45° a rozměry s vnějším průměrem ložiska 41 mm a vnějším průměrem pouzder 44 mm.
