Oprava spínače efektového pedálu

Oprava spínače efektového pedálu začíná rozlišením, zda je problém skutečně ve spínači, v potenciometru, napájení, kabeláži nebo v jiné součástce. U mechanického nožního spínače se typicky kontroluje chod, kontakty, pájené spoje a správná funkce v zapojeném obvodu, zatímco u wah pedálu může chrastění při pohybu způsobovat potenciometr, i když pedál v režimu volume funguje bez problémů.

Nejčastějšími závadami jsou praskání a chrastění při sešlápnutí, výpadky efektu, nefunkční přepínání, hlasité lupnutí, přerušovaný signál nebo úplná ztráta zvuku. Před rozebráním pedálu je vhodné ověřit napájení, kabely a konektory, protože nesprávné nebo nekvalitní napájení může vést k šumu, brumu nebo dokonce k poškození pedálů.

Jak poznat, co je v efektovém pedálu vadné

Efektové pedály jsou zařízení, která mění nebo obohacují zvuk elektrické kytary. Fungují na principu zpracování signálu - zvuk z kytary prochází pedálem, kde je upraven, a poté pokračuje do zesilovače nebo dalších zařízení.

U závady je důležité sledovat, v jakém okamžiku se problém objeví. Pokud pedál chrastí pouze při pohybu wah mechanismu, ale jako volume pedál funguje bez problémů, nelze automaticky vyloučit potenciometr. U některých wah pedálů jsou použity dva potenciometry, takže jeden režim může fungovat a druhý může současně vykazovat poruchu.

• Efekt nejde zapnout: zkontrolujte napájení, baterii, adaptér, konektor, pájené spoje a samotný nožní spínač.
• Efekt se vypíná nebo zapíná náhodně: příčinou může být opotřebený spínač, prasklý spoj nebo mechanicky uvolněná součástka.
• Při sešlápnutí se ozve hlasité lupnutí: problém může souviset se spínáním, napájením nebo konstrukcí bypassu.
• Pedál při pohybu chrastí: pravděpodobným podezřelým je potenciometr, jeho mechanika, nečistota nebo opotřebená odporová dráha.
• LED svítí, ale efekt nepracuje: LED pouze potvrzuje přítomnost určité části napájení a sama o sobě nepotvrzuje správnou funkci signálové cesty.
• Boost funguje, ale wah chrastí: jednotlivé funkce mohou používat odlišné části obvodu nebo odlišné potenciometry.

Spínač, potenciometr a rozdíl mezi jejich závadami

Spínací pedály umějí rozpoznat jen dva stavy: sešlápnuto / nesešlápnuto. Cokoli mezi tím neumí vyhodnotit.

Průběžné (expression, continuous) pedály umějí dávat zprávu o své aktuální poloze a jejích změnách. Jsou ideální k ovládání hlasitosti, exprese, barvy, filtru nebo Wah-Wah, tedy všude tam, kde potřebujeme plynule měnit hodnotu nějakého parametru.

U kytarového Volume pedálu přímo prochází zvukový signál. Najdeme na něm analogový vstup (In) i výstup (Out) - k zapojenému pedálu vede více kabelů.

Průběžným (expression) pedálem zvukový signál neprochází. Pedál ovládá jemu přidělený parametr a je připojen jedním kabelem.

Bezpečná kontrola před rozebráním pedálu

Před otevřením pedálu nejprve odpojte kytaru, zesilovač i napájení a ověřte, zda problém nezpůsobuje kabeláž. Levné nebo nekvalitní kabely mohou způsobit ztrátu signálu a šum.

Pokud používáte baterie, ujistěte se, že nejsou vybité, aby nedošlo ke snížení výkonu pedálu nebo ke korozi kontaktů. Udržujte adaptéry v dobrém stavu a pravidelně kontrolujte kabely a konektory, aby nedošlo k poškození, které by mohlo způsobit špatné napájení.

Podívejte se na zadní stranu nebo do manuálu pedálu a zjistěte, jaké napětí a polaritu vyžaduje. Většina používá 9V DC, negativní střed, ale některé pedály vyžadují vyšší napětí, například 12V nebo 18V.

Nepřipojujte více pedálů, než kolik zdroj zvládne napájet. Sdílení jednoho zdroje pro více pedálů bez izolace může způsobit zemní smyčku a šum.

Kontrola mechanického nožního spínače

Efektové pedálové spínače přicházejí v obvodech SPDT, DPDT nebo 3PDT. Mohou mít okamžitou, nebo alternativní funkci.

U kytarových efektů se nejčastěji setkáte s alternativní funkcí, kdy první stisk efekt zapne a druhé sešlápnutí jej vypne. Spínací pedály určené pro kytarové efekty mohou mít aretaci: při prvním stisku sepnou a rozepnou až při druhém sešlápnutí, tedy v módu Toggle.

Vnější kontrola spínače

• Ověřte, zda se spínač mechanicky nezadrhává.
• Zkontrolujte, zda se po stisku vrací do stejné polohy.
• Prověřte, zda není uvolněná matice, montážní šroub nebo páčka.
• Poslouchejte, zda spínač při stisku nevydává neobvyklé mechanické zvuky.
• Všímejte si, zda k přepnutí dochází vždy ve stejné části dráhy.

Mechanická konstrukce nemá na funkci pedálu vliv. Určuje pouze pocit hudebníka, komfort ovládání a stabilitu pedálu při hře.

Kontrola elektrických kontaktů

Po otevření pedálu zkontrolujte vodiče a pájené spoje vedoucí ke spínači. Hledejte prasklé, matné nebo mechanicky namáhané spoje a vodiče, které se mohou při sešlápnutí pohybovat.

Vadný spínač může mít přerušený kontakt, zvýšený přechodový odpor nebo může spínat pouze při určitém tlaku. Pokud máte multimetr a víte, jak jej používat, lze při odpojeném napájení ověřit průchodnost jednotlivých kontaktů v obou polohách spínače.

U vícepolohových spínačů je třeba ověřit všechny příslušné kontakty podle zapojení konkrétního pedálu. Pouhý zvuk mechanického kliknutí neznamená, že elektrické kontakty pracují správně.

Čištění nebo výměna spínače

Jestliže je vadný samotný mechanický spínač, bývá spolehlivějším řešením jeho výměna než opakované používání čisticí chemie. Při výměně je nutné zachovat správný typ spínače, počet kontaktů, způsob montáže a funkci zapojení.

Spínače mohou být ukončeny PCB piny nebo montážní možností s pájecími svorkami. Při výběru náhrady je proto důležité porovnat nejen elektrické parametry, ale také rozměry, rozložení vývodů a mechanickou kompatibilitu.

U některých nožních spínačů jsou uváděny kontaktní odpory 50 mΩ Max. nebo 30 mΩ Max. a mechanická životnost 10 000 až 30 000 cyklů podle konkrétní varianty.

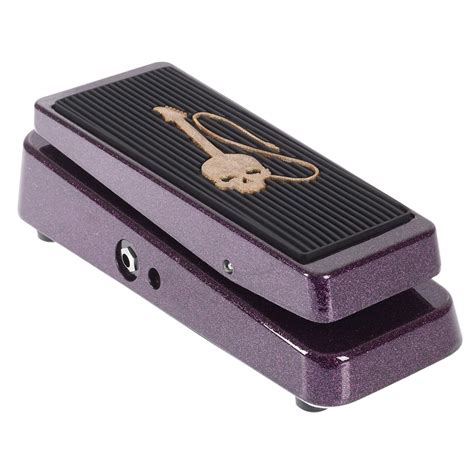

Proč může wah pedál chrastit

U wah pedálu je nejčastějším podezřelým potenciometr, zejména pokud se praskání objevuje při pohybu pedálu. Potenciometr pracuje jako proměnný odpor a mechanický pohyb pedálu mění jeho nastavení.

Ono to nejpravděpodobněji opravdu potenciometrem bude. Jeho výměna je nejlepší řešení, trochu horší je prostříknutí například WD-40.

Pokud wah pedál současně funguje jako volume pedál, neznamená to automaticky, že je potenciometr v pořádku. U některých konstrukcí jsou použity dva potenciometry, proto může být závada výraznější v režimu wah než v režimu volume.

U konkrétního typu kvákadla může být potenciometr naprosto atypický, například dvojitý, takže běžná náhrada nemusí fungovat mechanicky ani elektricky.

Čištění potenciometru

Potenciometry bývají někdy hermeticky uzavřené, aby se do nich nedostal prach. Pokud je třeba čisticí prostředek aplikovat dovnitř, je třeba nejprve zajistit přístup k odporové dráze.

U hermeticky uzavřeného potenciometru se uvádí možnost udělat ve vhodném místě vrtákem přibližně o průměru 1 mm malý otvor, injekční jehlou přes něj aplikovat čisticí prostředek a otvor následně zaslepit.

Takový zásah je však nevratný a při neopatrném provedení může potenciometr poškodit. Pokud je potenciometr výrazně opotřebený, čištění může přinést pouze dočasné zlepšení a výměna bývá lepším řešením.

Proč nepoužívat WD-40 bez rozmyslu

WD-40 je podle uvedených zkušeností určeno spíše na kovové součásti, zrezivělé matice a podobné mechanické použití. Potenciometru nemusí udělat dobře a po čase vyprchá.

Pro kontakty je vhodnější prostředek určený přímo k jejich čištění. Jako vhodné alternativy byly uváděny Kontox nebo Kontakt 60.

Kontakt 60 může být pro vyčištění kontaktů dostačující. U některých postupů se doporučuje po čištění použít také Kontakt WL a následně nanést ochranu Kontakt 61.

Čisticí prostředek musí být aplikován úsporně a přesně. Nadměrné množství kapaliny může znečistit okolní části, poškodit některé materiály nebo vytvořit další problémy.

Výměna potenciometru ve wah pedálu

Výměna potenciometru je nejlepší řešení tehdy, když je odporová dráha opotřebovaná, chrastění se opakuje po vyčištění nebo má pedál mechanickou vůli.

Na co dát pozor při výběru náhrady

• Celková hodnota odporu.
• Typ odporové dráhy.
• Průběh potenciometru.
• Počet sekcí u dvojitého potenciometru.
• Rozměry těla a hřídele.
• Tvar a délka hřídele.
• Uchycení v krytu pedálu.
• Elektrické zapojení vývodů.
• Mechanické propojení s převodem wah mechanismu.

Potenciometr s logaritmickým průběhem o hodnotě 10 kOhm se používá například u některých typů expression pedálů Roland. Potenciometr s lineárním průběhem o hodnotě 25-60 kOhm se používá například u typu Yamaha.

Tyto hodnoty však nelze automaticky použít jako náhradu potenciometru v kytarovém wah pedálu. Rozhodující je schéma a konstrukce konkrétního modelu.

Při demontáži si před odpojením vodičů označte jejich původní polohu nebo si zapojení vyfotografujte. Po výměně ověřte, zda se pedál pohybuje plynule a zda převod neklouže nebo se nezadrhává.

Vliv spínače na bypass a hlasitost efektu

True bypass znamená, že signál kytary není ovlivněn, pokud je pedál vypnutý. Je ideální pro krátké signálové řetězce.

Buffered bypass udržuje kvalitu signálu na delší vzdálenosti nebo v komplikovanějších řetězcích. Je vhodný, pokud používáte více pedálů.

U některých efektů může být při zapnutí slyšet hlasitostní rozdíl nebo lupnutí. U většiny efektů, například kvákadel a starých fuzzů, lze při úpravě srovnat poměr hlasitosti při vypnutém a zapnutém efektu.

Tiché, mechanické lupance průmyslových přepínačů se ovšem odstranit nedají, pouze hlasité lupance způsobené napájecím napětím.

Napájení jako častý zdroj problémů

Napájení efektových pedálů je klíčovým faktorem pro jejich správné fungování a dosažení čistého zvuku. Nesprávné nebo nekvalitní napájení může vést k šumu, brumu nebo dokonce k poškození pedálů.

Baterie

Mnoho pedálů lze napájet 9V baterií, což je vhodné pro menší setupy nebo mobilní použití. Výhodou je tichý provoz bez brumu a absence kabeláže k napájení.

Nevýhodou je omezená životnost baterií a vyšší náklady na dlouhodobé používání. Pokud používáte baterie, vybírejte kvalitní alkalické typy pro delší výdrž.

Adaptér

Adaptér je standardní metoda napájení většiny pedálů. Nejčastěji se používá 9V DC adaptér, ale některé pedály vyžadují vyšší napětí, například 12V nebo 18V.

Nízkokvalitní adaptéry mohou způsobovat šum nebo brum. Před připojením vždy zkontrolujte napětí, polaritu a dostatečný proud.

Napájecí jednotka

Napájecí jednotky jsou ideální pro větší setupy s více pedály. Nabízejí izolované výstupy pro stabilní napájení několika pedálů současně.

Izolované výstupy eliminují šum a brum a umožňují napájet pedály s různým napětím. Nevýhodou jsou vyšší pořizovací náklady.

Postup opravy spínače krok za krokem

1. Odpojte pedál od napájení. Vyjměte baterii nebo odpojte adaptér.
2. Ověřte vnější stav. Zkontrolujte mechanické poškození, uvolněné matice, konektory a pohyb spínače.
3. Vyzkoušejte jiný kabel a napájení. Tím vyloučíte závadu mimo samotný pedál.
4. Otevřete kryt. Postupujte opatrně, aby nedošlo k vytržení vodičů nebo poškození desky.
5. Prohlédněte pájené spoje. Hledejte praskliny, uvolněné vodiče a známky přehřátí.
6. Ověřte spínač. Při odpojeném napájení zkontrolujte průchodnost kontaktů.
7. Rozhodněte mezi čištěním a výměnou. Mechanicky vadný spínač se obvykle vyplatí vyměnit.
8. Po opravě proveďte zkoušku. Ověřte opakované zapnutí, vypnutí, čistý bypass a absenci výpadků.

Pokud nemáte zkušenosti s pájením nebo měřením, je bezpečnější svěřit opravu servisu. U digitálních pedálů a zařízení s miniaturními SMD součástkami nemusí být běžná oprava vhodná pro každého.

Analogový a digitální efektový pedál

U analogových efektů se závada často týká mechanického spínače, potenciometru, konektoru, napájení nebo běžných pájených spojů.

Digitální efekty mohou obsahovat složitější obvody a miniaturní SMD součástky. U některých servisů se proto uvádí, že neopravují digitální efekty a zaměřují se pouze na analogové efekty vyrobené před rokem 2000.

Pokud jsou v pedálu použity miniaturní SMD součástky, může být nutný servis vybavený odpovídajícím nářadím a zkušenostmi. Výměna mechanického spínače nebo potenciometru nemusí vyřešit závadu, pokud je problém v řídicím obvodu.

Kdy je vhodné opravu svěřit odborníkovi

• Pedál je stále v záruce.
• Je použit atypický nebo dvojitý potenciometr.
• Spínač je součástí složitého digitálního obvodu.
• Na desce jsou SMD součástky.
• Je poškozená deska plošných spojů.
• Pedál pracuje s nestandardním napětím.
• Poškození vzniklo nesprávným adaptérem nebo přepólováním.
• Nemáte vybavení pro pájení a měření.
• Po výměně součástky závada přetrvává.

Při opravě zařízení v záruce není vhodné pedál nejprve rozebírat nebo pájet. V případě wah pedálu může být výměna potenciometru důvodem k reklamaci, pokud součástka selhala v záruční době.

Jak předcházet opotřebení spínače a potenciometru

Udržujte pedál čistý a chraňte jej před prachem, vlhkostí a mechanickými nárazy. Potenciometr i spínač zatěžujte pouze v rozsahu, pro který je konstrukce určena.

Napájecí kabely a signálové kabely veďte tak, aby se při hraní nezachytávaly o pedál a nevytvářely tah na konektory. Držte napájecí kabely a pedály daleko od zdrojů rušení, jako jsou zesilovače, světla nebo jiné elektrické spotřebiče.

Při používání více pedálů postupujte systematicky. Začněte postupně, zapojte jeden pedál po druhém a nastavte jej individuálně, abyste měli kontrolu nad jeho zvukem.

Správné uspořádání pedálů je základem pro vyvážený zvuk. Dynamické efekty bývají na začátku řetězce, zkreslení za nimi, modulační efekty za zkreslením a delay s reverbem na konci řetězce.

Oprava versus výměna celého pedálu

Oprava se vyplatí zejména tehdy, když je problém omezený na mechanický spínač, potenciometr, konektor nebo pájený spoj. Výměna součástky může zachovat původní zvuk, konstrukci i ovládání pedálu.

U atypického dvojitého potenciometru však může být náhradní díl drahý nebo obtížně dostupný. V takovém případě může být praktičtější nechat pedál upravit na jiný typ zapojení nebo porovnat cenu opravy s cenou jiného wah pedálu.

Než se rozhodnete pro výměnu celého zařízení, ověřte, zda není závada způsobena pouze kontaktem, spínačem, kabelem nebo napájením. Naopak opakované čištění silně opotřebeného potenciometru obvykle neřeší příčinu dlouhodobě.
