Diagnostika silničního vozidla: principy, metody a využití

Diagnostika silničního vozidla je odborný proces zjišťování technického stavu vozidla a identifikace poruch pomocí specializovaných přístrojů a softwaru. Úlohou diagnostiky je zjistit, jestli diagnostikovaný objekt funguje správně, a pokud ne, identifikovat rozsah poruchy či odhalit skrytou (latentní) poruchu a zjistit její příčinu.

Diagnostika auta představuje proces, při kterém se vozidlo připojí ke speciálnímu diagnostickému zařízení. To komunikuje s řídicími jednotkami vozu a vyhodnocuje jejich stav. Moderní auta obsahují desítky těchto jednotek, které řídí motor, převodovku, bezpečnostní prvky i komfortní funkce.

Co znamená diagnostika silničního vozidla

Termín diagnostika pochází z řeckého jazyka, vznikl spojením slov „dia“ a „gnosis“, což znamená roz-poznání. Původně se tento termín využíval v lékařství. Postupně byl přenesen do mnoha oborů.

Slovo autodiagnostika vzniklo spojením slov automatizace diagnostiky. V technice motorových vozidel se převážně jedná o technickou diagnostiku.

Diagnostika v oblasti motorových vozidiel je odborný proces zisťovania technického stavu vozidla a identifikácie porúch pomocou špecializovaných prístrojov a softvéru. Využíva sa najmä pri elektronicky riadených systémoch, ako sú motor, brzdy, airbagy, riadenie či klimatizácia.

Pomocou diagnostického zariadenia sa načítavajú chybové kódy z riadiacich jednotiek, sledujú sa parametre prevádzky a analyzujú sa odchýlky od normy. Diagnostika umožňuje rýchle a presné určenie problému, čím šetrí čas aj náklady na opravu.

Autodiagnostika umožňuje rychle identifikovat závady, které by jinak bylo složité odhalit. Nejde jen o zjevné problémy, ale i o drobné odchylky v hodnotách senzorů nebo systému spalování.

Právě díky této technologii je dnes servis výrazně přesnější a efektivnější než v minulosti. Dnes jsou vozy nabité technologiemi, které si spolu povídají přes elektroniku a je potřeba s nimi pracovat jiným způsobem.

Vývoj automobilové diagnostiky

Systém diagnostiky se začal používat v osmdesátých letech dvacátého století. Změnil tím přístup k analýze poruch a péči o vozidla, jelikož dříve stačil skvělý sluch, cit a kladivo.

Moderní auta jsou doslova prošpikované elektronikou, která neustále sleduje jejich stav i výkon. Řidič tak často ani netuší, kolik systémů pracuje na pozadí každé jízdy.

Úkoly a význam diagnostiky

Autodiagnostika má zásadní význam nejen při řešení problémů, ale i v rámci prevence. Pravidelná kontrola pomáhá odhalit vznikající závady dříve, než se projeví naplno.

To je důležité zejména u moderních motorů, které jsou citlivé na správné nastavení a funkci jednotlivých komponentů. Typickým příkladem může být nenápadné zvýšení spotřeby paliva nebo drobné kolísání výkonu.

Tyto změny často signalizují problém, který by bez diagnostiky zůstal skrytý. Včasné odhalení pak znamená nejen nižší náklady na opravu, ale i delší životnost vozu.

Diagnostika umožňuje rýchle a presné určenie problému, čím šetrí čas aj náklady na opravu. Je nevyhnutná pri moderných vozidlách a používa sa pri bežnom servise, oprave aj preventívnej kontrole technického stavu.

První krok: subjektivní diagnostika a anamnéza

Základní subjektivní diagnostickou metodou a prvním krokem diagnostiky vozu je použití vlastních smyslů. Je prováděn bez přístrojů, jen smyslovým vnímáním, např. vizuální zkouškou - barva výfukových plynů, zkouškou funkce - testovací jízda, poslechem běžícího motoru nebo hmatem, čichem apod.

Tato metoda je založena na velmi dobré znalosti zkoumaného objektu, podložena dlouhou praxí. K této základní metodě a prvnímu kroku diagnostiky vozu neodmyslitelně patří i zákazníkova výpověď o příznacích poruchy a informace o historii technického stavu.

První krok lze charakterizovat slovem anamnéza. Do tohoto posouzení patří pozorování chování vozidla, okolností vzniku problému a změn, které řidič zaznamenal při běžném provozu.

Co může diagnostika vozidla zjistit

Pomocí diagnostického zařízení se načítají chybové kódy z řídicích jednotek, sledují parametry provozu a analyzují odchylky od normy. Diagnostika tak může odhalit pravidelné i nahodilé závady uložené během jízdy.

• Paměť závad během jízdy, které jsou pravidelné i nahodilé.
• Diagnóza a test akčních členů - funkce motoru, ABS a další.
• Základní konfiguraci a údaje o vozidle jako je například VIN kód - Vehicle Identification Number.
• a spoustu dalších informací, které jsou naprosto zásadní pro opravu a vyřešení závady vozidla.

Diagnostika může pomoci odhalit nejen uloženou chybu, ale také odchylky v hodnotách snímačů, systému spalování a dalších provozních parametrů. Samotný chybový kód však představuje především informaci o oblasti problému a jeho význam je nutné posuzovat v souvislostech.

OBD2, EOBD a JOBD

OBD2 v plném znění On-Board Diagnostics II je standardizovaný systém pro připojení diagnostické jednotky na vozidlo. Dříve měly svůj konektor automobilky unikátní a na přelomu 20. století došlo k sjednocení na formát OBDII.

Setkat se můžeme i s dalším označením jako je EOBD a JOBD. Evropská Unie definovala svůj standard v rámci funkčnosti a poskytovaných dat - EOBD.

JOBD je na tom podobně a je používán hlavně v Japonsku, kde mají jiné požadavky na sledované parametry. Jistotou však je, že všechny diagnostické systémy OBD2, EOBD a JOBD používají jednotný port a k vozidlům se dá snadno připojit.

Základní rozdělení automobilové diagnostiky

Dle diagnostických metod se automobilová diagnostika dělí na sériovou, paralelní a funkční. Pro názvy paralelní a funkční diagnostika se praxi ustálil termín paralelní diagnostika, protože diagnostické postupy obou metod využívají především elektrodiagnostiku snímačů a akčních členů.

Pod pojmy sériová a paralelní diagnostika se skrývá celá řada nejrůznějších technik a především typů měřící techniky. Chce-li být automechanik dobrým diagnostikem, musí vedle nabytí praktických zkušeností, získat „hluboké“ znalosti o systémech a technologiích používaných v dopravních prostředcích.

Samotné využití sériové a paralelní diagnostiky je vlastně „hračkou“. Teoreticky lze technickou diagnostiku vozidel dělit dále na diagnostiku dílenskou, která zkoumá vozidlo jako celek, diagnostiku provozní, při které technik testuje jednotlivé konstrukční skupiny vozidla samostatně a diagnostiku výzkumnou, která probíhá nejen ve vývoji v automobilkách, ale i ve zkušebnách a laboratorních podmínkách.

Sériová diagnostika

Sériová diagnostika je založena na komunikaci s řídícími jednotkami, integrovanými v automobilu prostřednictvím diagnostického systému, respektive testeru, tj. diagnostického kabelu (interface) a diagnostického programu, instalovaného v osobním počítači, notebooku či tabletu.

Moderní vozy obsahují desítky těchto jednotek, které řídí motor, převodovku, bezpečnostní prvky i komfortní funkce. Sériová diagnostika proto umožňuje pracovat s elektronicky řízenými systémy vozidla prostřednictvím společného rozhraní.

Paralelní diagnostika

Paralelní diagnostika je založena na elektrických a mechanických testech jednotlivých funkčních částí a komponent vozidlového systému, prostřednictvím speciální měřící techniky.

Takovou měřicí technikou může být například digitální osciloskop, analogový nebo digitální multimetr, stroboskopická lampa, analyzátor výfukových plynů - opacimetr, kompresiometr atp.

Nástroje paralelní diagnostiky lze rozdělit v podstatě podle jejich funkce a použitelnosti. Nejmocnějším nástrojem, z hlediska komplexnosti a frekvence použití, je osciloskop.

Obory technické diagnostiky

Diagnostických metod technické diagnostiky, využívaných v automobilovém a dopravním průmyslu je velmi mnoho, od těch jednodušších např. měření emisí až po velmi náročné, jako je např. vibrodiagnositka, zkoumání materiálů, či diagnostice kvality maziv, atd.

Nicméně tyto metody spadají spíše do oboru laboratorního měření a hlubšího studia. Nejdůležitějšími obory technické diagnostiky jsou: elektrodiagnostika, tribodiagnostika, defektoskopie, průmyslová radiologie, vibrační a hluková diagnostika a termografie.

• Elektrodiagnostika se zaměřuje na elektrické a elektronické části vozidla.
• Tribodiagnostika souvisí s hodnocením maziv a opotřebení.
• Defektoskopie slouží k odhalování vad materiálů a součástí.
• Vibrační a hluková diagnostika využívá projevy vibrací a hluku při hodnocení technického stavu.
• Termografie pracuje s tepelnými projevy sledovaných částí.

Domácí a profesionální diagnostika

Rozlišujeme v zásadě dva typy diagnostik a to na profesionální a pro domácí užití. Chytré telefony skvěle slouží pro domácí diagnostiku a základní přehled o stavu vozidla.

Data jsou přehledná, snadno se v nich orientuje a člověk získá okamžité informace o výskytu závady nebo problému. Propojení často funguje (dle typu) jen přes bluetooth a aplikaci v telefonu, takže žádný kabel na diagnostiku auta nejsou potřeba.

Vše má své limity a domácí diagnostika je dobrá pro základní orientaci stavu vozidla. Profesionální diagnostika auta je jiný level a dokáže analyzovat obrovské množství dat senzorů, systémů a komponent.

Autoservis je běžně vybaven moderní diagnostikou a jeho pravidelná návštěva předchází poškození a problémům s autem. Domácí zařízení proto nelze automaticky považovat za náhradu odborného měření, zejména u složitějších nebo bezpečnostních systémů.

Kdy diagnostiku neodkládat

Diagnostika auta by měla přijít na řadu vždy, když se objeví varovné signály. Typickým impulzem je rozsvícení kontrolky motoru, které signalizuje uloženou chybu v systému.

Stejně tak je vhodné nechat vůz zkontrolovat při poklesu výkonu, zvýšené spotřebě nebo nepravidelném chodu motoru. Tyto projevy mohou souviset s odchylkami, které se bez měření obtížně určují.

Velký význam má autodiagnostika také před koupí ojetého vozu. Dokáže odhalit skryté závady, které nejsou na první pohled patrné. V takovém případě může ušetřit i desítky tisíc korun.

Kde provést diagnostiku silničního vozidla

Možností, kde provést autodiagnostiku, je dnes více než kdy dříve. Každá varianta má svá specifika a hodí se pro jinou situaci.

Autorizovaný servis

Autorizované servisy jsou ideální volbou pro novější vozy nebo složitější problémy. Disponují originálními diagnostickými nástroji a aktuálním softwarem přímo od výrobce.

To zajišťuje maximální přesnost, ale zároveň i vyšší cenu. Autorizovaný servis se hodí především tehdy, když je nutné pracovat s konkrétními systémy a postupy daného výrobce.

Nezávislý autoservis

Nezávislé autoservisy představují dostupnější alternativu. Používají univerzální diagnostiku, která si poradí s většinou běžných závad.

Pro starší vozy nebo základní kontrolu jsou často plně dostačující. Rozhodující je rozsah použitého vybavení a zkušenost technika s konkrétním typem poruchy.

Mobilní autodiagnostika

Stále populárnější je také mobilní autodiagnostika, kdy technik přijede přímo k zákazníkovi. Tento způsob je pohodlný a časově nenáročný, ale nemusí být vhodný pro složitější zásahy.

Vlastní OBD jednotka

Existuje i možnost vlastní diagnostiky pomocí OBD jednotky, která se propojí s mobilní aplikací. Ta však slouží spíše pro orientační kontrolu než pro komplexní diagnostiku auta.

Cena diagnostiky auta

Cena za diagnostiku auta není pevně daná a liší se podle několika faktorů. V běžné praxi se základní autodiagnostika pohybuje přibližně mezi 300 a 800 Kč.

Pokud jde o detailnější kontrolu nebo složitější vozy, může cena vzrůst na 1500 Kč i více. V autorizovaných servisech se pak částky běžně pohybují až kolem 3000 Kč.

Na výslednou cenu má vliv především typ vozidla a rozsah diagnostiky. Moderní vozy s pokročilými systémy vyžadují sofistikovanější vybavení, což se promítá do ceny.

Důležitou roli hraje také to, zda jde pouze o načtení chybových kódů, nebo o hlubší analýzu včetně interpretace dat a návrhu řešení. Diagnostika auta se standardně pohybuje od 500 Kč a výše.

Jak posuzovat výsledek diagnostiky

Samotné načtení chybových kódů nemusí vždy znamenat přesné určení vadného dílu. Důležitou roli hraje hlubší analýza dat, sledování provozních parametrů a testování akčních členů.

Profesionální diagnostika dokáže analyzovat obrovské množství dat senzorů, systémů a komponent. Výsledkem proto nemá být pouze seznam kódů, ale také určení souvislostí a návrh dalšího postupu.

Automechanik musí vedle nabytí praktických zkušeností získat „hluboké“ znalosti o systémech a technologiích používaných v dopravních prostředcích. Samotné využití sériové a paralelní diagnostiky je vlastně „hračkou“.

Diagnostika jako součást údržby

Přestože se může cena diagnostiky zdát na první pohled jako další výdaj, ve skutečnosti jde o investici do spolehlivosti vozu. Včasné odhalení problému bývá výrazně levnější než následná oprava rozsáhlé závady.

Rozumným přístupem je kombinovat autodiagnostiku s pravidelným servisem a nepodceňovat ani drobné změny v chování vozidla. Díky tomu lze předejít větším komplikacím a zároveň udržet auto v dobré kondici.

Diagnostika auta se stala nedílnou součástí péče o moderní vozidla. Umožňuje rychle odhalit problémy, zlepšit výkon a předejít zbytečným nákladům.

Diagnostika a servis silničních vozidel jako odborná oblast

Studijní program Diagnostika a servis silničních vozidel je orientován na nejnovější poznatky z oblasti silničních vozidel. Jeho cílem je, aby žáci získali technické znalosti a praktické dovednosti v oblasti automobilové diagnostiky, moderních konstrukcí vozidel, elektronických systémů a diagnostických zařízení.

Ve studijním programu vyššího odborného studia se teoreticky i prakticky připravují odborní pracovníci pro kvalifikovaný výkon náročných odborných činností v České republice i ve státech Evropské unie a prohlubuje dosažené vzdělání pro výkon konkrétních odborných činností.

Absolventi získají znalosti z ekonomiky, obchodní a podnikatelské činnosti, marketingu a managementu a znalosti potřebné pro vykonávání řídící činnosti a provozování samostatné firmy. Absolventi rovněž získají potřebné odborné jazykové vzdělání.

Po úspěšném ukončení studia mají absolventi předpoklady pro práci v oblasti oprav automobilů jako technici, mistři a vedoucí pracovníci v autoservisech a opravárenských firmách, ve stanicích technické kontroly, u obchodních firem v oblasti prodeje silničních vozidel a u výrobců silničních vozidel.

Obor Diagnostika a servis silničních vozidel připravuje specialisty na diagnostiku, servis a řízení provozu vozidlové techniky - od elektronických systémů až po organizaci servisu a marketingové řízení.

Absolvent získá titul DiS. a uplatní se jako technik, manažer servisu nebo podnikatel v automotive sektoru.

Odborné činnosti absolventů

• Servisní technik / Diagnostik - provádění testování, měření a opravy mechanických i elektronických částí vozidel.
• Technik autoservisu - řízení chodu servisního pracoviště, komunikace se zákazníky, organizace oprav.
• Pracovník technické kontroly - kontrola technického stavu a bezpečnosti silničních vozidel.
• Specialista na elektromobilitu - servis a údržba hybridních a elektrických vozidel.
• Podnikatel v autoopravárenství - vlastní autoservis, diagnostické centrum nebo technické poradenství.

Oblasti odborné přípravy

• Provádět diagnostiku závad pomocí moderní techniky a softwaru.
• Seřizovat a opravovat mechanické, elektrické i elektronické systémy vozidel.
• Zvládat specifika práce s hybridními a elektrickými vozidly.
• Vést dokumentaci zakázek, komunikovat se zákazníkem a pracovat v týmu.
• Získat základy managementu, ekonomiky a práva v autoopravárenství.
• Pracovat s technickou dokumentací a osvojit si cizí jazyk v odborném prostředí.

Technika používaná při diagnostice

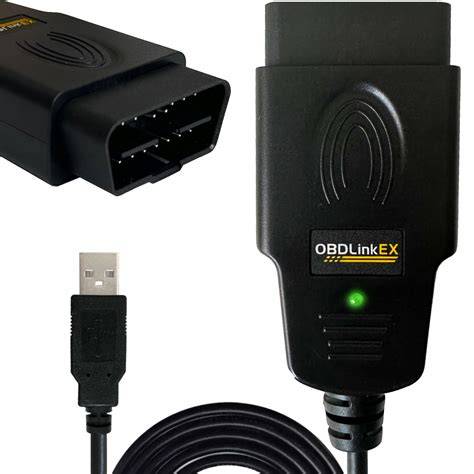

Diagnostický kabel, který na jedné straně má koncovku OBD2 se 16 piny a na druhé USB. Sériová diagnostika využívá diagnostický kabel neboli interface a diagnostický program instalovaný v osobním počítači, notebooku či tabletu.

Paralelní diagnostika využívá digitální osciloskop, analogový nebo digitální multimetr, stroboskopickou lampu, analyzátor výfukových plynů - opacimetr, kompresiometr atp. Nejmocnějším nástrojem, z hlediska komplexnosti a frekvence použití, je osciloskop.

Podle charakteru závady může být nutné kombinovat komunikaci s řídicími jednotkami s elektrickými, mechanickými, emisními, vibračními nebo tepelnými měřeními.

Význam správně provedené diagnostiky

Diagnostika auta není jen nástrojem pro servis, ale i důležitým pomocníkem každého řidiče. Pravidelná kontrola přináší jistotu, že je vůz v dobrém stavu a připravený na každodenní provoz.

Cena se liší podle rozsahu a typu služby, ale její význam v dlouhodobém horizontu stále roste. Diagnostika umožňuje rychle odhalit problémy, zlepšit výkon a předejít zbytečným nákladům.

Včasné odhalení problému bývá výrazně levnější než následná oprava rozsáhlé závady. Proto je vhodné spojit elektronickou diagnostiku s posouzením skutečného chování vozidla, měřením jednotlivých komponent a pravidelnou servisní kontrolou.
