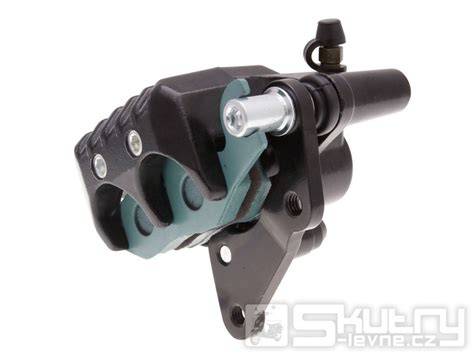

Brzdový třmen Piaggio Fly 50 je důležitou součástí kotoučové brzdy, která zajišťuje účinné zpomalování a bezpečnou kontrolu nad skútrem. Pro správný výběr je nutné rozlišit přední a zadní provedení, ověřit kompatibilitu s konkrétním rokem a konstrukcí skútru a porovnat třmen s dalšími částmi brzdového systému.
Jedním z nejnápadnějších dílů kotoučových brzd je, kromě samotného kotouče, bezesporu brzdový třmen. Nejen u motorky je snadno viditelný, z čehož vyplývá, že nebývá nijak mechanicky chráněn. Díky vnějším vlivům tak může snadno dojít k jeho výraznějšímu opotřebení než u zbylých částí brzdového mechanismu či dokonce k jeho poškození.
Úloha brzdového třmenu v systému Piaggio Fly 50
Brzdový třmen přitlačuje brzdové destičky ke kotouči a převádí tlak v hydraulickém systému na brzdnou sílu. Spolu s kotoučem, destičkami, brzdovou hadicí, hlavním brzdovým válcem a brzdovou kapalinou tvoří celek, jehož správná funkce je nezbytná pro bezpečné zastavení skútru.
Piaggio Fly to lekki i zwrotny skuter miejski stworzony z myślą o wygodnej i sprawnej jeździe po ulicach miasta oraz na krótkich trasach. To praktyczny wybór dla osób ceniących sobie ekonomię, łatwość prowadzenia i mobilność w codziennym użytkowaniu. Model wyróżnia się niską masą, zwartą konstrukcją, oszczędnym silnikiem, łatwością w manewrowaniu oraz komfortem jazdy.
Poškození a opotřebení třmenu
Třmen je vystaven vodě, nečistotám, soli, prachu z brzdových destiček a mechanickým vlivům během každodenního provozu. Proto může dojít ke korozi, zadření pístku, poškození těsnění, opotřebení vodicích čepů nebo k problémům s odvzdušňovacím prvkem.
Pokud vás potkalo něco podobného, v bazaru jistě naleznete tento náhradní díl vhodný právě pro vaši motorku.
Přední a zadní brzdový třmen
Při hledání náhradního dílu je důležité určit, zda jde o přední, nebo zadní brzdu. Nabídka dílů pro Piaggio Fly obsahuje přední i zadní provedení, která nelze automaticky zaměňovat.
| Provedení | Příklad součásti | Účel ověření |
|---|---|---|
| Přední | Brzdový třmen přední Heng Tong pro Gilera Runner, Piaggio Fly, Vespa GTS | Ověřit uchycení, typ kotouče a kompatibilitu s konkrétní verzí skútru |
| Zadní | Zadní brzdový třmen | Ověřit, zda má skútr zadní kotoučovou brzdu a zda díl odpovídá danému provedení |
V některých konfiguracích může být zadní brzda řešena bubnovým mechanismem, takže před objednáním třmenu je nutné zkontrolovat skutečné provedení brzdové soustavy. Nabídka obsahuje také brzdové čelisti pro bubnové brzdy, například brzdové čelisti o rozměru 140x25mm.
Kompatibilita brzdového třmenu
Samotné označení Piaggio Fly 50 nemusí vždy stačit k přesnému výběru. Rozhodující mohou být rok výroby, umístění brzdy, typ kotouče, rozteč upevňovacích otvorů, konstrukce destiček, způsob připojení brzdové hadice a provedení hlavního brzdového válce.
Modely uvedené u náhradního dílu mohou napovědět o jeho použití, ale společné označení modelu ještě samo o sobě nezaručuje úplnou zaměnitelnost. Před montáží je proto vhodné porovnat původní díl s nabízeným třmenem a ověřit všechny důležité rozměry a upevňovací prvky.
Dobór oryginalnych części zamiennych Piaggio Fly dokonujemy po numerze VIN po wcześniejszym kontakcie mailowym lub telefonicznym. Nasi doradcy służą pomocą przy wyborze odpowiednich elementów oraz oferują wsparcie techniczne, w tym schematy montażowe, które ułatwią wykonanie wszelkich napraw i konserwacji skutera.
Díly související s brzdovým třmenem
Samotná výměna třmenu nemusí vyřešit problém, pokud je závada také v destičkách, kotouči, hydraulickém vedení nebo brzdové kapalině. Před montáží je proto vhodné zkontrolovat celý systém a po opravě ověřit jeho těsnost, pohyb pístku a správnou funkci brzdy.
- brzdové destičky,
- brzdový kotouč,
- brzdová hadice a dutý spojovací šroub,
- odvzdušňovací šroub,
- brzdová kapalina,
- těsnicí kroužky,
- vodicí čepy,
- pístky a těsnění třmenu,
- hlavní brzdový válec.
V nabídce jsou například přední brzdový kotouč pro Piaggio Fly a Typhoon 50 až 125ccm od r.v. 2011, brzdová kapalina Motul DOT 3&4 Brake Fluid 500ml, brzdová kapalina Motul DOT 5.1 Brake Fluid 500ml a sada hliníkových těsnících kroužků 10x15x1,5mm.
Pro opravu třmenu mohou být důležité také sady pístků na opravu brzdových třmenů, repasní sada brzdového třmenu 25x27mm pro brzdový třmen AJP, repasní sada brzdového třmenu 32x13mm = NK435.00 nebo vodicí čep brzdových destiček pro brzdový třmen Grimeca pro Aprilia.
Jak vybrat vhodný náhradní díl
- Určete typ brzdy. Nejprve zjistěte, zda hledáte přední, nebo zadní třmen a zda je na daném kole skutečně použita kotoučová brzda.
- Ověřte model a rok výroby. Piaggio Fly 50 může existovat v různých konfiguracích, proto je nutné zkontrolovat údaje konkrétního skútru.
- Porovnejte původní díl. Zkontrolujte tvar třmenu, polohu upevňovacích otvorů, napojení hadice a uspořádání brzdových destiček.
- Prověřte související komponenty. Nový třmen musí spolupracovat s odpovídajícím kotoučem, destičkami a hydraulickým systémem.
- Po montáži odvzdušněte systém. Pokud se otevře hydraulický okruh, je nutné odstranit vzduch a ověřit, zda nedochází k úniku kapaliny.
Originální díly Piaggio Fly charakteryzują się wysoką jakością wykonania oraz materiałami zgodnymi z fabryczną specyfikacją pojazdu. Wszystkie komponenty pochodzą z magazynów centralnych Włoch, co gwarantuje ich oryginalność oraz niezawodność w codziennym użytkowaniu skutera.
Brzdová kapalina a odvzdušnění
Brzdová kapalina přenáší tlak z hlavního válce do pístku třmenu. Stará, znečištěná nebo zavzdušněná kapalina může zhoršit účinek brzdy a způsobit měkký chod brzdové páčky.
Pro servis jsou k dispozici různé druhy brzdové kapaliny, například Motul DOT 3&4 Brake Fluid 500ml, Motul DOT 5.1 Brake Fluid 500ml, Motul RBF 600 Factory Line DOT 4 závodní brzdová kapalina 500ml a Motul RBF 660 Factory Line DOT 4 Racing Brake Fluid 500 ml.
Při odvzdušnění lze využít odvzdušňovač brzd, automatický, univerzální = NK102.24 nebo šroub pro brzdové potrubí s integrovaným odvzdušňovacím šroubem M10x1. Před použitím konkrétní kapaliny a servisního prvku je nutné respektovat provedení daného brzdového systému.
ODVZDUŠNĚNÍ BRZDY SHIMANO - RADÍ ŠTĚRBA KOLA
Brzdové destičky, kotouč a upevňovací prvky
Opotřebené brzdové destičky mohou snížit účinek brzdy a poškodit brzdový kotouč. Při výměně třmenu je proto vhodné zkontrolovat tloušťku destiček, jejich rovnoměrné opotřebení a stav pracovní plochy kotouče.
Pro montáž a údržbu jsou v nabídce také sada šroubů brzdového kotouče M6x20 pro Vespa GTS 125-300 přední 2016-, Piaggio Fly, Liberty, NRG, šroub brzdového kotouče s plochou hlavou M8 s 10mm osazením a dutý spojovací šroub brzdové hadice a brzdového třmenu.
U hydraulických spojů je důležité použít vhodné těsnicí prvky. Nabídka obsahuje také sadu hliníkových těsnících kroužků 10x15x1,5mm - 10 kusů, které mohou sloužit pro příslušné spojovací aplikace podle konkrétní konstrukce systému.
Kontrola po výměně třmenu
Po montáži je třeba zkontrolovat dotažení upevňovacích šroubů, správné připojení brzdové hadice a stav těsnicích kroužků. Následně se hydraulický okruh odvzdušní a několikrát se ověří chod brzdové páčky.
Brzdové destičky musí být správně usazené a nesmějí se v třmenu zadrhávat. Kotouč se musí otáčet bez neobvyklého tření a po krátké zkušební jízdě je vhodné znovu ověřit, zda nedochází k úniku kapaliny nebo k nadměrnému zahřívání brzdy.
Brzdový systém je bezpečnostně důležitá část skútru, proto by nejasnosti s kompatibilitou, odvzdušněním nebo stavem hydraulických součástí měl posoudit kvalifikovaný mechanik.
Přehled součástí pro brzdový systém
| Součást | Vztah k brzdovému třmenu |
|---|---|
| Přední brzdový třmen | Zajišťuje přitlačení destiček k přednímu kotouči |
| Zadní brzdový třmen | Používá se pouze u provedení se zadní kotoučovou brzdou |
| Brzdové destičky | Přenášejí tlak třmenu na pracovní plochu kotouče |
| Brzdový kotouč | Spolupracuje s destičkami a odvádí brzdnou sílu na kolo |
| Brzdová kapalina | Přenáší hydraulický tlak k pístku třmenu |
| Odvzdušňovací prvek | Umožňuje odstranit vzduch z hydraulického okruhu |
| Těsnicí kroužky | Pomáhají utěsnit spoj brzdové hadice a třmenu |
| Repasní sada | Slouží k opravě vybraných vnitřních částí třmenu |
Další části skútru důležité pro bezpečný provoz
Układ hamulcowy, zapewnia skuteczne zatrzymywanie oraz kontrolę nad pojazdem, układ ssący i wydechowy, odpowiada za doprowadzenie mieszanki paliwowo-powietrznej oraz odprowadzanie spalin, układ napędowy, przenosi moc silnika na koło, umożliwiając poruszanie się skutera.
Uszczelki i elementy uszczelniające, zapobiegają wyciekom płynów oraz utrzymują odpowiednie ciśnienie w silniku, elementy mechaniczne silnika, wał korbowy, dźwigienki zaworowe i rozrusznik zapewniają prawidłowe działanie silnika, elementy sterowania i wyposażenia dodatkowego, lusterka, manetki, linki gazu oraz osłony wpływające na bezpieczeństwo i komfort jazdy.
