BMW řady 5 E34 používá podle konkrétní motorizace a verze nejčastěji pneumatiky 195/65 R15, 205/65 R15 nebo 225/55 R16. U sportovní verze BMW M5 E34 se objevují rozměry 235/45 ZR17, 255/40 ZR17 a 245/40/18.

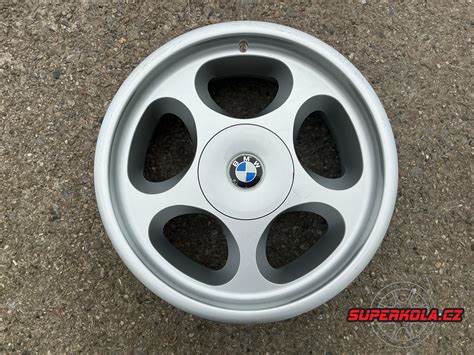

Pro BMW Serie 5 E34 je uvedena rozteč šroubů 5x120, běžné ET 20, středová díra 72,5 a šrouby M12x1,5. Správný rozměr kol je však nutné ověřit podle motoru, roku výroby, pohonu a konkrétní homologace vozidla.
Základní rozměry kol BMW E34
| Parametr | BMW Serie 5 E34 |
|---|---|
| Rozteč šroubů | 5x120 |
| Běžné ET | 20 |
| Středová díra | 72,5 |
| Šrouby | M12x1,5 |
BMW Serie 5 E34 (88-95) ; 5x120 ; 20 ; 72,5 ; M12x1,5.
Rozteč 5x120 znamená pět upevňovacích otvorů rozmístěných na kružnici o průměru 120 mm. Hodnota ET 20 určuje zális disku a středová díra 72,5 mm zajišťuje vystředění kola na náboji.
Při výběru disku je nutné současně kontrolovat rozteč, středovou díru, ET, šířku disku, průměr disku, typ upevňovacích šroubů a prostor pro brzdové třmeny. Samotná shoda rozteče 5x120 proto ještě neznamená, že bude konkrétní disk pro BMW E34 vhodný.
Rozměr pneumatik podle motorizace
| Motorizace | Výkon | Roky | Pneumatiky | Disky |
|---|---|---|---|---|
| 518i | 113 KM | 1989-1995 | 195/65 R15 | 15 |
| 518i | 115 KM | 1989-1995 | 195/65 R15 | 15 |
| 520i | 129 KM | 1988-1991 | 195/65 R15 | 15 |
| 520i 24V | 150 KM | 1989-1995 | 195/65 R15 | 15 |
| 524td | 115 KM | 1988-1991 | 195/65 R15 | 15 |
| 525i | 170 KM | 1988-1991 | 195/65 R15 | 15 |
| 525i 24V | 192 KM | 1989-1995 | 205/65 R15 | 15 |
| 525i 24V X | 192 KM | 1992-1995 | 225/55 R16 | 16 |
BMW 518i
U verze 518i s výkonem 113 KM, vyráběné v letech 1989-1995, je uveden rozměr pneumatik 195/65 R15 a velikost disků 15.
U verze 518i s výkonem 115 KM, vyráběné v letech 1989-1995, je uveden rozměr pneumatik 195/65 R15 a velikost disků 15.
BMW 520i
BMW 520i s výkonem 129 KM bylo vyráběno v letech 1988-1991. Velikost pneumatik je 195/65 R15 a velikost disků 15.
BMW 520i 24V s výkonem 150 KM bylo vyráběno v letech 1989-1995. Velikost pneumatik je 195/65 R15 a velikost disků 15.
BMW 524td
BMW 524td s výkonem 115 KM bylo vyráběno v letech 1988-1991. Velikost pneumatik je 195/65 R15 a velikost disků 15.
BMW 525i
BMW 525i s výkonem 170 KM bylo vyráběno v letech 1988-1991. Velikost pneumatik je 195/65 R15 a velikost disků 15.
BMW 525i 24V s výkonem 192 KM bylo vyráběno v letech 1989-1995. Velikost pneumatik je 205/65 R15 a velikost disků 15.
BMW 525i 24V X s výkonem 192 KM bylo vyráběno v letech 1992-1995. Velikost pneumatik je 225/55 R16 a velikost disků 16.
U verze BMW 525i 24V X jde o pohon na všechna kola (4x4), zatímco ostatní uvedené motorizace mají pohon na zadní kola. Odlišný rozměr 225/55 R16 proto nelze automaticky považovat za vhodný pro všechny modely E34.
<หลัง>BMW E34 195/65 R15
Rozměr 195/65 R15 je uveden u motorů 518i, 520i, 524td a 525i s výkonem 170 KM. Jde o základní patnáctipalcovou kombinaci používanou u velké části běžných verzí BMW E34.
Označení 195/65 R15 znamená šířku pneumatiky 195 mm, profil 65 % šířky, radiální konstrukci a průměr ráfku 15 palců. Tento rozměr se objevuje u čtyřválcových, šestiválcových i vznětových verzí.
BMW E34 205/65 R15
Rozměr 205/65 R15 je uveden u BMW 525i 24V s výkonem 192 KM. Ve srovnání s rozměrem 195/65 R15 je pneumatika o 10 mm širší, zatímco průměr ráfku zůstává 15 palců.
Označení 205/65 R15 znamená šířku pneumatiky 205 mm, profil 65 % šířky, radiální konstrukci a průměr ráfku 15 palců.
BMW E34 225/55 R16
Rozměr 225/55 R16 je uveden u modelu BMW 525i 24V X s výkonem 192 KM, vyráběného v letech 1992-1995. Tato verze má pohon na všechna kola (4x4), šestnáctipalcové disky a odlišné rozměry karoserie i náprav oproti běžným zadokolovým variantám.
Označení 225/55 R16 znamená šířku pneumatiky 225 mm, profil 55 % šířky, radiální konstrukci a průměr ráfku 16 palců.
BMW M5 E34: rozměr disků a pneumatik
U BMW M5 E34 se rozměry kol liší podle objemu motoru, roku výroby, karoserie a použité převodovky. Technické údaje uvádějí varianty M5 3.5, M5 3.8, M5 Touring a M5 6-speed.
| Verze | Výroba | Disky vpředu | Disky vzadu | Pneumatiky vpředu | Pneumatiky vzadu |
|---|---|---|---|---|---|
| M5 3.5 | 9/88-5/93 | 8 x17 | 8 x 17 (opt. 9 x 17) | 235/45 ZR17 | 235/45 ZR17 (opt. 255/40 ZR17) |
| M5 3.8 | 12/91 - 4/94 | 8 x 18 | 9 x 17 | 245/40/18 | 255/40 ZR17 |
| M5 Touring | 3/92 - 4/94 | 8 x 18 | 9x 18 | 245/40/18 | 245/40/18 |
| M5 6-speed | 5/94 - 6/95 | 8 x 18 | 9x 18 | 245/40/18 | 245/40/18 |
BMW M5 3.5 má vpředu disky 8 x17 a vzadu disky 8 x 17, volitelně 9 x 17. Pneumatiky vpředu i vzadu mají rozměr 235/45 ZR17, přičemž pro zadní nápravu je uvedena také volitelná velikost 255/40 ZR17.
BMW M5 3.8 má vpředu disky 8 x 18 a vzadu 9 x 17. Pneumatiky vpředu mají rozměr 245/40/18 a vzadu 255/40 ZR17.
U BMW M5 Touring a BMW M5 6-speed jsou uvedeny přední disky 8 x 18, zadní disky 9x 18 a pneumatiky 245/40/18 vpředu i vzadu.
BMW M5 E34 má motor vpředu a pohon zadních kol. Pětistupňová převodovka je uvedena pro základní varianty, zatímco šestistupňová převodovka je uvedena u verze M5 6-speed.
BMW M5 3.5
BMW M5 3.5 se vyrábělo od 9/88 do 5/93. Pohonnou jednotku tvoří řadový šestiválec, litinový blok, hliníková hlava s 24 ventily a rozvodem DOHC.
Objem motoru je 3535 cm³, výkon činí 232 kW (315k) při 6900 ot/min a točivý moment dosahuje 360 Nm při 4750 ot/min. Přední brzdy mají rozměry 315 x 28 mm a zadní brzdy 300 mm.
BMW M5 3.8
BMW M5 3.8 se vyrábělo od 12/91 do 4/94. Objem motoru je 3795 cm³, výkon činí 250 kW (340k) při 6900 ot/min a točivý moment dosahuje 400 Nm při 4750.
Přední brzdy mají rozměry 345 x 32 a zadní brzdy 328 x 32. Vyšší výkon a odlišná brzdová soustava souvisejí s jinou kombinací disků a pneumatik než u základní verze M5 3.5.
Jak číst označení pneumatik
U rozměru 195/65 R15 označuje číslo 195 šířku pneumatiky v milimetrech. Číslo 65 vyjadřuje výšku bočnice jako procento šířky pneumatiky.
Písmeno R znamená radiální konstrukci pneumatiky a číslo 15 označuje průměr ráfku v palcích. Stejným způsobem lze číst také rozměry 205/65 R15, 225/55 R16, 235/45 ZR17, 255/40 ZR17 a 245/40/18.
U sportovních pneumatik BMW M5 E34 se objevuje označení ZR, například 235/45 ZR17 a 255/40 ZR17. Údaj se zapisuje přesně podle uvedené technické specifikace konkrétní verze.
Rozměry karoserie a jejich význam pro volbu kol
BMW E34 má u běžných verzí délku 4720 mm, šířku 1751 mm, výšku 1412 mm a rozvor 2761 mm. Rozchod kol vpředu je 1470 mm a rozchod kol vzadu 1495 mm.
U BMW 525i 24V X je uvedena délka 4720 mm, šířka 1751 mm, výška 1421 mm a rozvor 2764 mm. Rozchod kol vpředu je 1468 mm a rozchod kol vzadu 1495 mm.
BMW M5 E34 má podle technických údajů rozměry 4720x1392x1751 u varianty M5 3.5 a 4433 x 1340 x 1710 u další uvedené specifikace. Rozvor činí 2761 mm, respektive 2696 mm, a rozchod 1474 mm, respektive 1422 mm.
Rozdíly v karoserii, pohonu, brzdách a zavěšení jsou důvodem, proč nelze rozměr kol z běžné verze BMW E34 automaticky přenášet na BMW M5 E34 nebo na variantu 525i 24V X.
Kontrola vhodnosti disku před montáží
- Ověřte rozteč šroubů 5x120.
- Ověřte středovou díru 72,5 mm.
- Ověřte běžné ET 20.
- Ověřte závit šroubů M12x1,5.
- Porovnejte šířku a průměr disku s předepsanou pneumatikou.
- Ujistěte se, že disk nezasahuje do brzdového třmenu ani do zavěšení.
- Prověřte, zda rozměr odpovídá konkrétní motorizaci a roku výroby.
- U pohonu všech kol ověřte shodu rozměrů pneumatik podle náprav.
- U BMW M5 E34 rozlišujte variantu M5 3.5, M5 3.8, M5 Touring a M5 6-speed.
Pro běžné BMW E34 se jako nejčastější základní rozměr objevuje 195/65 R15. U výkonnějšího BMW 525i 24V je uveden rozměr 205/65 R15, u pohonu všech kol BMW 525i 24V X rozměr 225/55 R16 a u BMW M5 E34 sportovní kombinace sedmnácti- a osmnáctipalcových kol.
