Čtyřpístkové kotoučové brzdy jsou určeny především pro horská kola, u nichž je důležitý vysoký brzdný výkon, dobré dávkování a stabilní účinek při dlouhém nebo náročném sjezdu. Ve srovnání s dvoupístkovými třmeny mohou nabídnout větší účinnost a lepší tepelnou rezervu, ale jejich konkrétní vlastnosti závisí na konstrukci páky, třmenu, kotouče, destiček i na správném odvzdušnění.
Mezi čtyřpístkové brzdy vhodné pro horská kola patří například Shimano BR-M6120, Shimano BR-MT420, SRAM Code a Formula Cura 4. Při výběru je nutné sledovat zejména kompatibilitu třmenu s pákou, způsob uchycení, typ brzdových destiček, velikost kotouče a určení kola.
Co znamená čtyřpístkový brzdový třmen
Čtyřpístkový třmen používá čtyři pístky, které při stisknutí brzdové páky posouvají brzdové destičky proti kotouči. Větší počet pístků umožňuje rozložit tlak na větší plochu destiček a může přispět k vyššímu brzdnému výkonu, lepší podpoře destiček a stabilnějšímu chování při vysokém zatížení.
Čtyřpístkové kotoučové brzdy na horská kola se používají zejména u trailových, enduro, freeridových a sjezdových kol. V katalogu brzdových setů jsou čtyřpístkové brzdy popisovány jako řešení vhodná pro trail, zatímco sjezdové brzdy SRAM jsou uváděny s důrazem na ultimátní výkon.
Samotný počet pístků však neurčuje celkovou kvalitu brzdy. Výsledný pocit ovlivňuje také tvar páky, tuhost systému, hydraulický převod, materiál a směs destiček, konstrukce kotouče, množství tepla vznikajícího při brzdění a kvalita odvzdušnění.
Proč zvolit čtyřpístkové brzdy
Čtyřpístkové brzdy dávají smysl především tehdy, když je kolo vystaveno vysokému zatížení nebo když jezdec vyžaduje výraznou rezervu brzdného výkonu. Výhodou může být silnější účinek, lepší kontrola nad kolem ve strmém terénu a menší pokles výkonu při delším brzdění.
U těžších kol nebo při sjezdech, kde se brzdy používají opakovaně, může čtyřpístkový třmen nabídnout vhodnější výkonovou rezervu než základní dvoupístkový systém. Brzdy jsou jeden z nejdůležitějších komponentů na vašem kole.
Vyšší výkon ale nemusí být vždy výhodou. Pokud je brzda příliš ostrá, má nevhodně tvarovanou páku nebo neposkytuje dostatečné dávkování, může být v technickém terénu hůře ovladatelná. Proto je nutné hodnotit celý brzdový systém, nikoli pouze počet pístků.

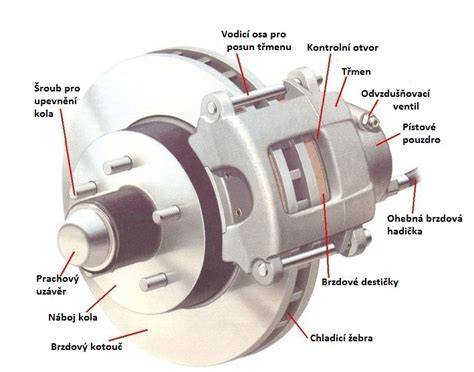

Hlavní části brzdového systému
Brzdový třmen
Třmen je část brzdy umístěná u kotouče. Obsahuje pístky, těsnění a brzdové destičky, které vytvářejí tření potřebné ke zpomalení kola. U čtyřpístkového provedení jsou v třmenu čtyři pístky, jejichž pohyb musí zůstat plynulý a rovnoměrný.
V nabídce se objevují například brzdový třmen Shimano BR-M6120 s hydraulickým ovládáním a čtyřmi písty, provedení Shimano BR-MT420 nebo SRAM Code R B1/RSC A1 se čtyřmi písty. U jednotlivých modelů se mohou lišit materiály, rozměry, kompatibilní destičky, vedení hadice i způsob montáže.
Brzdová páka
Páka určuje, jak snadno lze brzdu ovládat a jaký pocit jezdec při brzdění vnímá. Důležitý je její tvar, délka, tuhost a množství síly potřebné ke stisknutí. Páka může mít zásadní vliv na dávkování i na pohodlí při dlouhém sjezdu.
U některých systémů může být páka příjemně měkká a snadno ovladatelná, zatímco jiná konstrukce působí tužším nebo digitálnějším dojmem. Proto nelze vlastnosti čtyřpístkového třmenu oddělit od konkrétní hydraulické páky.
Brzdové destičky
Destičky vytvářejí třecí sílu mezi třmenem a kotoučem. Jejich směs ovlivňuje počáteční účinek, hlučnost, odolnost proti přehřátí, opotřebení i chování za mokra. Organické směsi mohou působit tišeji a nabídnout citlivější nástup, zatímco sintrované směsi se používají tam, kde je důležitá vyšší tepelná odolnost.
Před výměnou je nutné ověřit přesný tvar destiček pro konkrétní třmen. Ani brzdy stejné značky nemusí používat shodné destičky, pokud patří do různých modelových řad.
Brzdový kotouč
Kotouč odvádí teplo vznikající třením a přenáší brzdný moment na náboj kola. Jeho průměr ovlivňuje účinek i tepelné zatížení: větší kotouč obvykle poskytuje větší mechanickou páku a lépe odvádí teplo, ale vyžaduje kompatibilní adaptér a správné uchycení.
Kotouč musí být rovný, správně upevněný a kompatibilní s použitými destičkami. Kontaminovaný nebo deformovaný kotouč může způsobovat hluk, vibrace a nerovnoměrný účinek bez ohledu na kvalitu čtyřpístkového třmenu.
Hydraulická hadice a kapalina
Hydraulická hadice přenáší tlak z páky do třmenu. Vzduch v systému způsobuje měkký chod páky, delší zdvih a horší dávkování. Kvalita odvzdušnění proto přímo ovlivňuje výkon čtyřpístkové brzdy.
Jednotlivé značky používají různé kapaliny a různé servisní postupy. Při odvzdušňování je nutné použít správnou kapalinu, vhodné nářadí a těsnění určené pro konkrétní systém.
Shimano, SRAM, Hope a Magura
Značka Shimano je naprostý velikán na cyklistickém trhu. Dalo by se říct, že společnost Shimano tvoří pilíř na cyklistickém trhu.
Vybírat můžete brzdové sety od značek jako Shimano, Hope, Sram nebo Formula. Tyto značky nabízejí rozdílné konstrukce pák a třmenů, takže stejné označení „čtyřpístková brzda“ neznamená stejný chod ani stejný servisní postup.
Shimano
Mezi čtyřpístkové hydraulické brzdy Shimano patří například BR-M6120 a BR-MT420. Model BR-M6120 je uváděn jako brzdový třmen s hydraulickým ovládáním a čtyřmi písty pro přední nebo zadní použití s uchycením PM.
V nabídce se objevují také vysoce účinné 4-pístkové Shimano brzdy a čtyřpístkové kotoučové brzdy ze sad určených pro horská kola. Shimano nabízí několik úrovní výbavy, od dostupnějších trailových komponentů po výkonnější systémy pro náročnější použití.
Shimano Saitn/Zee, zavzdušňují se při dlouhým visení za pření kolo, páka tvarově odpad. Plní se hůř než hope ale výrazně lépe než Magura. Nejtěžší.
Hope V4
Hope V4: odpudivě drahý, perfektně dávkovatelný, výborně se plní, příjemná páka, váha malinko nad XT, páka jde trochu ztuha, ale lépe než u Saintu m810- celkově top.
Výhodou tohoto systému je podle uvedené zkušenosti především přesné dávkování, příjemný tvar páky a dobrá servisovatelnost. Tuhší chod páky nemusí být nevýhodou, pokud jezdec preferuje výraznou oporu a pevný pocit při brzdění.
Magura MT5
Magura MT5: odpudivý materiál a zpracování páky, levný, naprosto top účinek (kam se hrabe saint), perfektní tvar páky, která jde navíc lehounce, neuvěřitelně špatně se plní. Váha jako XT. Trošku digitální.
Magura jde naplnit pouze za předpokladu, že máte k dispozici dva plnící šrouby a u obou těsnění. Plnit je nutné několikrát nahoru a dolu a u toho jak třmenem tak pákou otáčet ve všech osách.
SRAM Code a Guide
SRAM Code R B1/RSC A1 patří mezi čtyřpístkové brzdy s uchycením PM. Modelová řada Code je určena pro situace, v nichž je důležitý vysoký brzdný výkon a odolnost systému.
Guide trošku zaostává účinností na výše uvedenými. Jinak vzhledem k ceně proč ne. Ale já Avid blokuju.
Formula Cura 4
Formula Cura 4 jsou čtyřpístkové brzdy vhodné pro trail. Jejich zaměření odpovídá jezdcům, kteří hledají vyšší výkon pro technický terén, ale nechtějí nutně používat sjezdový brzdový systém.
Formula Cura 2 jsou dvoupístkové brzdy vhodné pro trail, zatímco Formula Cura 4 používají čtyři písty a představují výkonnější variantu v rámci této řady.
Srovnání vybraných systémů
| Systém | Charakteristika | Servis a ovládání |
|---|---|---|
| Hope V4 | Perfektně dávkovatelný, výborně se plní, celkově top | Páka jde trochu ztuha, ale lépe než u Saintu m810 |
| Magura MT5 | Naprostý top účinek, perfektní tvar páky, páka jde lehounce | Neuvěřitelně špatně se plní |
| Shimano Saint/Zee | Výkonný systém, nejtěžší | Páka tvarově odpad, plní se hůř než Hope |
| SRAM Guide | Vzhledem k ceně použitelná varianta | Účinností zaostává za uvedenými systémy |
| Formula Cura 4 | Čtyřpístkové brzdy vhodné pro trail | Vhodné pro výkonnější trailové použití |
Kompatibilita čtyřpístkových třmenů
Při výměně třmenu je nutné ověřit kompatibilitu s brzdovou pákou. Nestačí, že mají třmen a páka stejnou značku nebo podobné označení. Rozhodující je hydraulický poměr, typ kapaliny, způsob připojení hadice a konstrukce celého systému.
Čtyřpístkový třmen může být technicky možné namontovat na konkrétní rám nebo vidlici, ale to ještě neznamená, že bude správně fungovat s původní pákou. Neověřená kombinace může vést k příliš měkkému chodu, příliš krátkému zdvihu nebo nevyhovujícímu dávkování.
U třmenů je nutné zkontrolovat také způsob uchycení. V nabídce se objevuje například označení PM, tedy uchycení třmenu k adaptéru nebo přímo k příslušnému úchytu na rámu či vidlici. Rozdílné uchycení může vyžadovat jiný adaptér.
Kompatibilita se týká také brzdových destiček, kotouče a brzdové kapaliny. Před montáží je třeba ověřit přesný model třmenu, typ destiček, doporučený kotouč a servisní postup pro danou značku.
Montáž a nastavení
Brzdový třmen musí být namontován tak, aby destičky svíraly kotouč rovnoměrně a aby kotouč procházel třmenem bez bočního kontaktu. Po upevnění je třeba zkontrolovat, zda se kotouč volně otáčí a zda destičky nedrhnou.
Nové destičky a kotouče vyžadují zajetí. Při zajíždění se třecí plochy postupně přizpůsobí, což pomáhá dosáhnout stabilnějšího účinku. Prudké dlouhé brzdění u zcela nového systému může způsobit nerovnoměrné usazení destiček nebo přehřátí povrchů.
Po montáži je nutné zkontrolovat chod páky, těsnost spojů, správnou polohu třmenu a stav brzdové hadice. Páka by neměla bezdůvodně propadat až k řídítku a při stisknutí by měla mít předvídatelný odpor.
Odvzdušnění a servis
Odvzdušnění je důležité zejména tehdy, když je páka měkká, má příliš dlouhý chod nebo se její odpor mění při opakovaném stisknutí. Vzduch v hydraulickém systému snižuje účinnost a zhoršuje kontrolu nad brzděním.
U každého výrobce se může lišit poloha odvzdušňovacích otvorů, používané nářadí i pořadí jednotlivých kroků. Magura jde naplnit pouze za předpokladu, že máte k dispozici dva plnící šrouby a u obou těsnění.
Plnit je nutné několikrát nahoru a dolu a u toho jak třmenem tak pákou otáčet ve všech osách. Tento postup vyžaduje pečlivost, protože zbytkové vzduchové bubliny mohou zůstat v třmenu nebo v páce.
Po odvzdušnění je nutné odstranit případné zbytky kapaliny z okolí spojů a zkontrolovat těsnost. Brzdová kapalina nesmí zůstat na kotouči ani na třecí ploše destiček, protože kontaminace může výrazně zhoršit brzdný účinek.
Hmotnost, výkon a ovladatelnost
Čtyřpístkové brzdy bývají často těžší než jednodušší dvoupístkové systémy. Vyšší hmotnost však může být přijatelnou cenou za větší brzdný výkon a tepelnou rezervu, zejména u kol určených pro náročné sjezdy.
V uvedeném srovnání je Shimano Saint/Zee označeno jako nejtěžší, zatímco Hope V4 má váhu malinko nad XT a Magura MT5 váhu jako XT. Tyto údaje je třeba chápat v rámci konkrétních sestav, protože výsledná hmotnost závisí také na délce hadice, kotoučích, adaptérech a destičkách.
Výkon není totožný s agresivitou nástupu. Brzda s velmi ostrým účinkem může působit silně, ale nemusí nabídnout nejlepší kontrolu. Pro technické traily je často důležité, aby systém umožnil přesné dávkování mezi lehkým zpomalováním a plným brzděním.
Jak vylepšit brzdy na kole: 5 tipů + test destiček Galfer
Jak vybrat správný čtyřpístkový třmen
Podle typu kola a terénu
Pro trailové kolo může být vhodný lehčí čtyřpístkový systém s dobře dávkovatelnou pákou. Pro enduro a freeride je důležitá vyšší tepelná odolnost, stabilní chod a dostatečný výkon při dlouhých sjezdech. U sjezdového kola je prioritou maximální výkon, odolnost a kontrola ve vysoké rychlosti.
Formula Cura 4 jsou čtyřpístkové brzdy vhodné pro trail, zatímco sjezdové brzdy SRAM jsou uváděny s ultimátním výkonem. Rozhodnutí by proto mělo vycházet z toho, jaký terén a jak dlouhé sjezdy jezdec skutečně absolvuje.
Podle požadovaného chodu páky
Jezdec, který preferuje lehký chod, může ocenit vlastnosti Magury MT5. Kdo hledá výraznější odpor a přesné dávkování, může preferovat systém s tužší pákou, například Hope V4. Tvar páky je individuální a měl by odpovídat velikosti ruky i způsobu ovládání.
Podle servisovatelnosti
Pokud je pro jezdce důležitý snadný domácí servis, je vhodné předem zjistit dostupnost odvzdušňovací sady, těsnění, destiček a náhradních hadic. Rozdíly mezi jednotlivými systémy mohou být výrazné.
Hope V4 je podle uvedené zkušenosti výborně se plní, zatímco Magura MT5 se plní neuvěřitelně špatně a vyžaduje specifický postup se dvěma plnícími šrouby a těsněními. Shimano se plní hůř než Hope, ale výrazně lépe než Magura.
Podle dostupnosti náhradních dílů
Před nákupem je vhodné ověřit dostupnost správných destiček, kotoučů, odvzdušňovacího adaptéru, hadice a těsnění. Brzdový systém může být výkonný, ale bez dostupných servisních dílů se jeho údržba komplikuje.
Nejčastější chyby při výběru
- Výběr pouze podle počtu pístků bez ověření kompatibility páky a třmenu.
- Ignorování způsobu uchycení PM a potřebného adaptéru.
- Použití nesprávného typu brzdové kapaliny.
- Montáž nových destiček na kontaminovaný nebo nevhodný kotouč.
- Podcenění odvzdušnění hydraulického systému.
- Volba příliš ostré brzdy bez ohledu na požadované dávkování.
- Opomenutí vlivu velikosti kotouče na výkon a tepelné zatížení.
- Porovnávání hmotnosti bez započtení hadic, adaptérů, kotoučů a destiček.
Údržba čtyřpístkových brzd
Brzdové destičky je třeba pravidelně kontrolovat a měnit dříve, než se třecí materiál zcela opotřebuje. Příliš tenké destičky mohou zhoršit odvod tepla a zvýšit riziko poškození kotouče nebo třmenu.
Kotouč musí zůstat čistý a rovný. Pokud se na něj dostane olej, mazivo nebo brzdová kapalina, může dojít k výraznému poklesu účinku. Čištění musí být provedeno prostředkem, který nezanechává mastný film.
Pravidelně je vhodné kontrolovat také utažení třmenu, stav šroubů, vedení hadice a případné úniky kapaliny. Jakmile se objeví měknutí páky, nepravidelný chod, únik nebo výrazný hluk, je třeba brzdu zkontrolovat před dalším náročným použitím.
Brzdy jsou jeden z nejdůležitějších komponentů na vašem kole. Proto je důležité věnovat pozornost nejen maximálnímu výkonu, ale také správné montáži, kompatibilitě a pravidelnému servisu.
