Zapalování Briggs & Stratton 12,5 HP: výběr, kompatibilita a kontrola

U motorů Briggs & Stratton o výkonu 12,5 HP je při výběru zapalování nutné ověřit přesné označení motoru, protože vizuálně podobné zapalovací cívky mohou mít odlišné vnitřní nastavení. Nesprávně zvolený díl se po montáži může projevit nepravidelným chodem motoru a výstřely do výfuku.

Při koupi zapalování je potřeba znát u některých značek a modelů i roky výroby. Stává se, že u stejného modelu v určitém roce výroby dojde k záměnám typu zapalování.

Které zapalování může odpovídat motoru Briggs & Stratton 12,5 HP

Pro některé motory Briggs & Stratton jsou uváděny zapalovací cívky a moduly nahrazující originální díly 591459, 715231, 690248, 495859, 492341, 491312 a 490586. Další varianty se vztahují k originálním dílům 592841, 795315, 799650 a 595304.

Samotný údaj 12,5 HP však k bezpečnému výběru nestačí. V katalogu se objevují také zapalovací systémy pro motory BRIGGS & STRATTON VANGUARD 9-12,5 Hp + 14 Hp, V Twin 9 Hp-12,5 Hp + 14 Hp a OHV modely 12 Hp-19 Hp, ale jejich použití musí odpovídat konkrétní řadě a provedení motoru.

Rozměry a montážní údaje

Jedna z uváděných zapalovacích cívek pro motory Briggs & Stratton má šířku 75 mm, výšku 70 mm a délku 110 mm. Rozestup montážních děr je 58,7 mm a hmotnost činí 256 g.

Pro další provedení motorů Briggs and Stratton 122L02-122L07, 122M02-122M07, 122T02-122T07, 124L02-124L07, 124T02-124T12, 126L02-126L12, 126M02-126M07, 126T02-126T12, 128L02-126L07, 128M02-128M07, 128T02-128T07 a 12J902 je uváděna rozteč 58,5 mm a montážní otvory 10,0 × 5,0 mm.

Rozdíl mezi roztečí 58,5 mm a 58,7 mm je malý, přesto je před montáží nutné ověřit skutečné rozměry konkrétního motoru a zapalovací cívky. Rozhodující je také tvar cívky, poloha upevňovacích otvorů, vzdálenost od setrvačníku a provedení kabelu ke svíčce.

Modelové řady a označení motoru

Mezi uváděné typy motorů patří 122L00, 122M00, 122T00, 124L00, 124T00, 126L00, 126M00, 126T00, 128L00, 128M00, 128T00 a 12J900.

Další seznam zahrnuje typy 095700, 096700, 099700, 110600, 111600, 11A600, 120600, 120H00, 120K00, 120T00, 121000, 121K00, 122000, 122H00, 122K00, 122L00, 123000, 123K00, 124000, 124H00, 124L00, 125000, 125H00, 125K00, 126000, 126K00, 126L00, 127000, 128000, 128H00, 128M00, 129000, 129H00, 12A000, 12B000, 12C000, 12D000, 12E000, 12F000, 12G000, 12H000, 12J000, 12K600, 12L800, 12M800, 12Q000, 12R000, 12S000, 12T000 a 12V800.

U motorů Briggs and Stratton se mohou v rámci jedné výkonové kategorie lišit zapalovací cívky podle konkrétního typu, série a roku výroby. Proto je vhodné porovnat úplné označení motoru s katalogovým číslem původního dílu.

Nejčastěji uváděné náhrady

Zapalování Briggs and Stratton s označením 592841, 795315 a 799650 nahrazuje také originální díly 595304. Zapalování s označením 592846 a 799651 je uváděno jako náhrada za díl 796566.

Zapalování Briggs and Stratton s označením 802574, 790817, 799381 a 590454 nahrazuje originální díly 590454, 802574, 491760, 692605, 790817, 493237, 792631, 799381, T802574 a 802559.

Další zapalovací cívka je uváděna pro náhradu originálních dílů 595554, 796499, 592335, 799645 a 793449. Jiná varianta nahrazuje díly 591420, 793352, 792594, 793281, 792395, 697036, 496914, 398593, 397316, 395489, 395488 a 298502.

Rozdíl mezi zapalovací cívkou a dalšími částmi zapalování

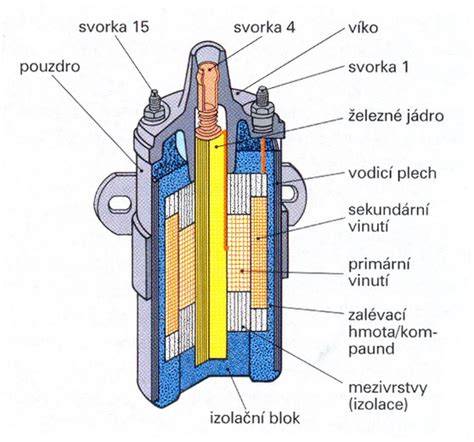

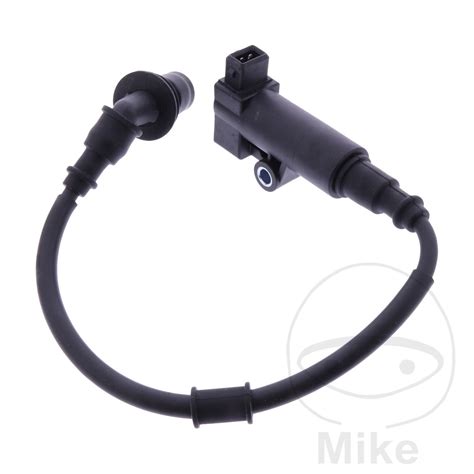

Zapalovací cívka vytváří vysoké napětí potřebné pro vznik jiskry na zapalovací svíčce. V sestavě zapalování se kromě cívky mohou nacházet také kabel, koncovka nebo kryt zapalovací svíčky.

Koncovka zapalovací svíčky Briggs and Stratton 66538S je uváděna jako náhrada za originální díl č. 66538S. Nástrčka zapalovací svíčky Briggs and Stratton 691909 je uváděna jako náhrada za originální díl č. 691909.

Kryt svíčky motoru, označovaný také jako faja, fajfka nebo kryt zapalovací svíčky, chrání zapalovací svíčku před nečistotami, vlhkostí a mechanickým poškozením. Svorka kabelu zapalování Briggs and Stratton 692424 je samostatná součást určená k upevnění kabelu zapalování.

Jak ověřit správnost zapalování

Před demontáží původního dílu je vhodné opsat jeho označení a zaznamenat úplné označení motoru. Následně je třeba porovnat katalogová čísla, rozteč montážních otvorů, rozměry, tvar cívky a vedení kabelu.

Vizuálně jsou většinou stejná, odlišuje je vnitřní nastavení, které se po montáži projeví nepravidelným chodem motoru a výstřely do výfuku. Nestačí tedy porovnat pouze celkový vzhled nebo počet upevňovacích otvorů.

Pokud si nejsme jisti, zda je zapalování vhodné pro náš model, tak při jeho montáži použijeme ploché podložky pod zajišťovací šrouby. Podložky zabrání otisku hlav šroubů do zapalování.

Pokud zapalování nebude vhodné, tak při jeho demontáži nebudou viditelné stopy jeho použití a lze ho bez problémů vrátit. Při zkoušce je však nutné cívku namontovat správně, bezpečně ji upevnit a zachovat správnou polohu vůči setrvačníku.

Kontrola zapalovací cívky a svíčky

Při potížích se startováním není vždy vadná samotná zapalovací cívka. Zkontrolovat je třeba také zapalovací svíčku, koncovku, kabel, kryt svíčky a svorku kabelu zapalování.

Poškozený kryt svíčky může propouštět vlhkost nebo umožnit znečištění kontaktu. Špatně nasazená koncovka, poškozený kabel nebo uvolněná svorka mohou způsobit přerušovanou jiskru a nepravidelný chod motoru.

Kontrola by měla zahrnovat také stav upevnění cívky a její vzdálenost od setrvačníku. Cívka nesmí být mechanicky poškozená a kabel zapalovací svíčky musí být veden tak, aby se nedostal do kontaktu s pohyblivými nebo horkými částmi motoru.

Označení originálních a kompatibilních dílů

U náhradních dílů se objevuje označení originální náhradní díl i kompatibilní s originálem. Kompatibilní díl může nahrazovat více originálních katalogových čísel, ale jeho vhodnost je stále nutné ověřit podle konkrétního motoru.

Pro některé motory Briggs and Stratton SERIE 450E, 500E a 550E je uváděno originální zapalování s čísly 593872, 595009, 799582 a 84005272. Pro motory Briggs and Stratton 400E a 500E se objevuje také označení 798534.

Samostatně jsou uváděny také zapalovací cívky 5 hp s čísly 397358, 395491, 395490, 397037, 298316, 555075 a 697037. Toto označení se vztahuje k jiné výkonové kategorii, proto není možné je automaticky použít pro motor Briggs & Stratton 12,5 HP.

Bezpečný postup při výměně

1. Před prací odpojte kabel zapalovací svíčky, aby nemohlo dojít k náhodnému nastartování motoru.

2. Opíšete úplné označení motoru a číslo původní zapalovací cívky.

3. Porovnejte rozteč otvorů, rozměry a tvar náhradního dílu s původní cívkou.

4. Zkontrolujte stav kabelu, koncovky, krytu svíčky a svorky kabelu zapalování.

5. Při nejistotě použijte při zkušební montáži ploché podložky pod zajišťovací šrouby.

6. Po montáži ověřte, zda motor startuje, pracuje pravidelně a nevystřeluje do výfuku.

Při demontáži i montáži je nutné zabránit poškození zapalovací cívky a kabelu. Nesprávné nastavení nebo nevhodná náhrada se může projevit nejen obtížným startováním, ale také nepravidelným chodem motoru.

Co znamenají katalogová čísla

Katalogová čísla slouží k identifikaci konkrétního provedení zapalování a jeho náhrad. Například čísla 790817 a 799381 jsou uváděna u zapalování, které nahrazuje více dalších originálních dílů, zatímco čísla 66538S a 691909 označují koncovky nebo nástrčky zapalovací svíčky.

Číslo uvedené v názvu dílu nemusí být jediným označením kompatibilní součásti. Jeden náhradní díl může nahrazovat několik originálních čísel a naopak podobně vypadající cívky mohou být určeny pro odlišné modelové řady.
