Zahřívání variátoru u skútru: jak funguje, co kontrolovat a jak řešit přehřívání

Variátor je srdcem automatické převodovky vašeho skútru. Plynule upravuje převodní poměr tak, aby odpovídal aktuální rychlosti a zatížení. Díky tomu nemusíte řadit - skútr to dělá za vás.

Zahřívání variátoru je při provozu běžné, protože variátor přenáší výkon motoru přes řemen, válečky, řemenice a zadní převod. Nadměrné teplo, zápach po spálené gumě, prokluzování řemene, vibrace nebo zhoršená akcelerace už ale mohou ukazovat na závadu, špatné nastavení nebo opotřebení některé části převodu.

Proč se variátor zahřívá

Variátor se skládá ze dvou kuželových řemenic spojených klínovým řemenem. Přední řemenice má pohyblivou polovinu, uvnitř které jsou válečky uložené v šikmých vodicích dráhách.

Když motor zrychluje, válečky se vlivem odstředivé síly posouvají směrem ven. Tím tlačí na pohyblivou polovinu přední řemenice, která přitlačí řemen k většímu průměru. Zadní řemenice naopak díky kontrastní pružině povolí a umožní řemenu běžet po menším průměru.

Převod se tak mění plynule. Při rozjezdu běží řemen vpředu na malém průměru a vzadu na velkém průměru, což znamená krátký převod pro silný zátah. S rostoucími otáčkami se průměry obracejí a převod se prodlužuje.

Při tomto procesu vzniká tření mezi řemenem a řemenicemi, pohyb válečků ve vodicích drahách a odpor v ložiscích i pouzdrech. Část mechanické energie se proto mění na teplo. Vyšší teplotu lze očekávat zejména při častých rozjezdech, jízdě do kopce, jízdě ve dvou, dlouhém popojíždění a při vysokém zatížení.

Jak poznat běžné zahřívání a přehřívání

Samotný teplý kryt variátoru ještě nemusí znamenat problém. Variátor pracuje uvnitř uzavřené skříně a při jízdě běžně přenáší sílu motoru na zadní kolo.

Varovné jsou především změny chování skútru. Pokud motor zbytečně přetáčí, může být potřeba těžší gramáž válečků. Pokud se motor dusí a skútr se pomalu sbírá, často pomůže lehčí gramáž.

• zápach po spálené gumě,
• prokluzování řemene,
• ztráta akcelerace,
• trhané rozjezdy,
• vibrace při určité rychlosti,
• kolísání otáček,
• neobvyklé rachtání nebo hučení,
• popraskaný či zabarvený řemen,
• modré nebo výrazně přehřáté plochy řemenic.

Pokud během zajíždění cítíte vibrace nebo slyšíte neobvyklé zvuky, okamžitě zastavte. Něco není v pořádku. Nejčastěji chybí podložka nebo je špatně utažený variátor.

Nejčastější příčiny nadměrného tepla

Prokluzující nebo nesprávný řemen

Bez kvalitního řemene nevyužije ani ten nejlepší variátor svůj potenciál. Řemen musí mít správnou délku, šířku, profil a konstrukci pro konkrétní motor.

Pokud je řemen starý, popraskaný, příliš úzký, mastný nebo má nesprávný rozměr, nemusí správně dosedat do řemenic. Prokluz vytváří teplo, zápach a rychlé opotřebení boků řemene.

Změřte jeho šířku. Ztráta víc než 1 mm oproti novému = čas na výměnu.

Prohlédněte boky řemene - nesmí být popraskané ani zabarvené od přehřátí. Pokud je řemen mastný od oleje, okamžitě ho vyměňte. Klouže a rychle se zničí.

Nesprávná gramáž válečků

Válečky jsou klíčem ke správnému nastavení variátoru. Jejich hmotnost určuje, při jakých otáčkách motor „převoduje“.

Příliš lehké válečky mohou způsobit, že motor zbytečně řve, ale skútr nejede lépe. Příliš těžké válečky zase mohou motor dusit.

Při příliš lehkých válečcích zůstává motor dlouho ve vysokých otáčkách a převod se nemusí dostatečně prodlužovat. To může zvýšit tepelné zatížení řemene, válečků i řemenic, aniž by skútr skutečně lépe zrychloval.

Rozdíl pouhého půl gramu na válečku může zásadně ovlivnit akceleraci a otáčky. Proto je důležité brát variátor a válečky jako jeden celek, ne jako dvě oddělené věci.

Opotřebené válečky a vodítka

Válečky musí být zcela kulaté, bez plošek nebo stop opotřebení. Opotřebené válečky způsobují neplynulou akceleraci a kolísání otáček.

Opotřebená vodítka způsobují vůli a rázy při akceleraci nebo rachtání na volnoběh. Pokud se válečky nebo vodítka pohybují s odporem, mohou se v některých polohách zadrhávat a zvyšovat tření i teplotu.

Vodítka jsou plastové vložky, po kterých se posouvá přítlačný talíř variátoru. U kvalitních variátorů bývají vyměnitelné, u levnějších často ne.

Špatně se pohybující pouzdro variátoru

Pouzdro variátoru musí umožnit plynulý pohyb pohyblivé části. Pokud se zadírá, je znečištěné nebo má nadměrnou vůli, převod se nemění správně.

Popisující závada muže být spojení několika vecí, ať už spatné válečky, načatý řemen, nebo neklouzající futro variátoru takže se špatně mění převod.

Zkontrolujte vůli na středovém čepu. Jakákoli vůle způsobuje vibrace a ztrátu výkonu. U kvalitních variátorů se to stává výjimečně, u levnějších může vůle vzniknout už po 10 tisících km.

Slabá nebo příliš tvrdá kontrastní pružina

Kontrastní pružina udržuje potřebný tlak v zadní řemenici a ovlivňuje návrat řemene do původní polohy. Pokud je unavená, může řemen prokluzovat nebo se převod nemusí správně přizpůsobovat zatížení.

Tvrdší pružina zlepšuje přenos síly a zrychluje návrat řemene do původní polohy. Pro sportovní variátor obvykle stačí zvolit o 10-20 % tvrdší pružinu, než je ta originální.

Příliš tvrdá pružina ale může zvýšit odpor v převodu a tepelné zatížení řemene. Proto je nutné pružinu sladit s variátorem, válečky a výkonem motoru.

Špatně fungující spojka

Ve spojce je potřeba se zaměřit na spojku jako takovou, tedy na obložení a dosedací kolíčky, a pak na kontrastní pružinu.

Prokluzující spojka může způsobit, že motor zvyšuje otáčky, ale skútr nezrychluje odpovídajícím způsobem. Teplo se pak hromadí v oblasti spojky a zadní řemenice.

Kdo chce svižnější rozjezdy a jistější přenos síly, ten dřív nebo později sáhne po sportovní spojce. Zabírá o něco později, ale s větší jistotou, takže přenos výkonu je plynulejší a silnější.

Znečištěná nebo poškozená variátorová skříň

Prach z řemene a opotřebené díly umí zhoršit výsledek i u kvalitního variátoru. Zanesený převod může omezovat pohyb dílů a zvyšovat opotřebení.

Při výměně variátoru vždy zkontrolujte také řemen, válečky, vodítka, pouzdro a stav variátorové skříně. Nový variátor nebude pracovat správně, pokud ho namontuješ ke starému popraskanému řemenu nebo do zaneseného převodu.

Vibrace a hluk jako důsledek tepelného zatížení

Vibrace pod sedlem nebo v zadní části skútru mohou souviset s řemenem, variátorem, spojkou i zadní řemenicí. Samotný zvuk ještě neurčuje přesnou příčinu.

Pokud skútr při určité rychlosti vibruje, může být příčinou chybějící podložka, špatné usazení variátoru nebo nevyvážené válečky.

Poškozený nebo nerovnoměrně opotřebený řemen může při určitých otáčkách rozkmitat převod. Takové vibrace mohou dále zvyšovat tření a teplotu.

Špatně dotažená matice, špatně usazený řemen nebo špatně složený variátor mohou způsobit vibrace, poškození převodu nebo nefunkční nastavení.

Hluk ze zadní převodovky nelze automaticky připsat variátoru. Pokud má skútr 10 tisíc km, převodovka to bude jen případě že nemá olej a to by jsi si předpokládám všiml uniku oleje.

Jak správně zkontrolovat variátor

Příprava

Motor musí být studený. Skútr postavte na hlavní stojan. Nachystejte si misku na šroubky, bude jich hodně.

Pro práci budete potřebovat sadu nástrčných klíčů, inbus nebo torx klíče podle typu šroubů na víku, blokátor variátoru nebo univerzální přípravek k podržení variátoru, momentový klíč, plochý a křížový šroubovák.

Pro snadnější práci lze použít rázový utahovák, přípravek na spojku a piston stopper pro zablokování klikové hřídele, hlavně u 50ccm skútrů.

Demontáž krytu

Vyšroubujte všechny šroubky krytu. Opatrně sejměte kryt, může být „přilepený“ těsněním.

Po sejmutí krytu si prohlédněte vnitřní prostor. Zaměřte se na množství prachu, stopy po tření, zabarvení od tepla, uvolněné části a případné poškození vnitřní strany krytu.

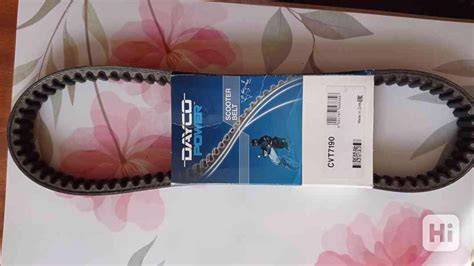

Kontrola řemene

Řemen nesmí být popraskaný, mastný ani výrazně zúžený. Zkontrolujte také jeho boky a případné stopy po prokluzu.

Pokud je původní řemen opotřebený, vyměňte ho. Nový řemen musí odpovídat konkrétnímu modelu skútru a motoru.

Kontrola válečků a vodítek

Vyjměte válečky a zkontrolujte, zda nemají plošky. Válečky rovnoměrně rozmístěte do drážek variátoru.

Začněte střední sadou z balení, tu obvykle doporučuje i výrobce. Použijte válečky o stejné gramáži, nebo střídavě nakombinujte dvě hmotnosti.

Pro jemné doladění můžete mixovat dvě gramáže válečků, například 3× 6,5 g + 3× 7 g. Hmotnostní rozdíl mezi válečky by neměl být větší než 2 gramy. Válečky o různé gramáži dávejte na přeskáčku.

Kontrola pouzdra a řemenic

Ověřte, zda se pohyblivá část variátoru pohybuje plynule a bez zadrhávání. Pouzdro nesmí mít nadměrnou vůli.

Řemenice musí mít hladké pracovní plochy bez hlubokých rýh, modrých skvrn nebo výrazného vydření. Poškozená plocha může způsobovat prokluz řemene a další zahřívání.

Kontrola dotažení

Matice má pravý závit - točte doleva. Pokud se variátor při povolování protáčí, použijte specifický přípravek na váš typ motoru nebo univerzální přípravek k přidržení variátoru.

Jestli máte rázový utahovák, matici povolíte i bez blokování. Je to nejrychlejší a nejšetrnější metoda.

Matici variátoru utáhněte momentem podle manuálu, obvykle 50-70 Nm. Nasaďte víko a šroubky dotahujte rovnoměrně do kříže, aby víko dobře dosedlo.

Správná montáž a první jízda

Sundejte řemen, pokud je napnutý, můžete mu pomoct zatlačením řemenu do zadní řemenice nebo pootočením zadní řemenice. Vyjměte starý variátor.

Pozorně si prohlédněte všechny podložky a distanční kroužky. Vše má své přesné místo. Proto je nejlepší si rozmístění pečlivě vyfotit.

Nasaďte nový variátor a všechny díly vraťte na původní místa, pokud návod neuvádí jinak. Zkontrolujte, že se řemen volně pohybuje a nic nedrhne.

Nechte motor 2 minuty běžet na volnoběh, aby si díly sedly. Prvních 50 km jezděte klidně - válečky i řemen se usazují. Po záběhu zkontrolujte utažení matice a celkový chod.

Po montáži sleduj, jak se skútr chová při rozjezdu, zrychlení, jízdě do kopce a při maximální rychlosti. Ladění je nejlepší dělat postupně a měnit vždy jen jednu věc.

Jak nastavit variátor, aby se zbytečně nezahříval

Správné nastavení musí odpovídat motoru, způsobu jízdy a požadovanému výsledku. Neexistuje „nejlepší“ gramáž - záleží na vašich prioritách.

Pokud motor zbytečně vytáčí vysoké otáčky a skútr přitom nezrychluje, mohou být válečky příliš lehké. Zkuste válečky o 0,5-1 g těžší.

Pokud skútr ztratil akceleraci, ale maximálka je v pořádku, mohou být příčinou příliš těžké válečky nebo slabá kontrastní pružina. Řešením mohou být lehčí válečky o 0,5-1 g nebo tvrdší pružina.

Lehčí válečky znamenají lepší akceleraci, ale nižší maximálku. Je to vždy kompromis.

Proč sportovní variátor ovlivňuje teplotu

Originální variátor je navržený hlavně pro běžný provoz, komfort, spotřebu a univerzální použití. Sportovní variátor je naopak navržený tak, aby motor lépe držel v otáčkách, kde má sílu.

Sportovní variátor nezvyšuje výkon motoru stejným způsobem jako válec nebo výfuk, ale dokáže lépe využít otáčky, převodový poměr a sílu, kterou motor už má.

Tuningový variátor tento problém elegantně vyřeší. Posune otáčky motoru do pásma, ve kterém dosahuje největšího výkonu. Samotný výkon motoru se nemění - variátor ale umožní, aby ho využíval naplno.

Špatně zvolený sportovní variátor nebo nesprávná gramáž válečků však může udržovat motor v nevhodných otáčkách, zvyšovat prokluz a přispívat k nadměrnému zahřívání.

Výsledek vždy záleží na správném výběru variátoru a následném doladění válečků. Pokud je skútr v dobrém technickém stavu, má správný řemen, vhodné válečky a variátor odpovídající konkrétnímu motoru, může být výsledek velmi znatelný.

Údržba variátoru

Pokud často jezdíte v městském provozu nebo v prašném prostředí, doporučujeme častější kontroly.

Kontrola by měla zahrnovat řemen, válečky, vodítka, pouzdro, řemenice, kontrastní pružinu, spojku a vnitřní stav variátorové skříně.

Originální variátor není věčný. Po 15-20 tisících kilometrech už většina skútrů ztrácí původní svižnost. Válečky i vodítka se pomalu opotřebovávají, takže si zhoršení výkonu často ani nevšimnete.

Nejčastější problémy a jejich řešení

Kdy je nutné skútr odstavit

Se skútrem dál nejezděte, pokud se objeví silný zápach po spáleném řemenu, náhlá ztráta pohonu, výrazné kovové zvuky, prudké vibrace nebo viditelné poškození řemene.

Neobvyklé zvuky a vibrace mohou znamenat chybějící podložku, uvolněnou matici, špatné usazení řemene, poškozené vodítko nebo problém se spojkou.

Špatně dotažená matice nebo špatně složený variátor mohou způsobit poškození převodu. V takovém případě další jízda může zvětšit rozsah opravy.

Jak vybrat správné díly

Nejjednodušší je vybírat variátor podle přesného modelu skútru, roku výroby a motoru. Nestačí vybrat variátor jen podle objemu, protože stejný objem může mít jiný motor, jiný typ převodu nebo jiný rozměr variátoru.

Stejná pravidla platí pro řemen i válečky. Správný rozměr a gramáž je nutné určit podle konkrétního motoru a použitého variátoru.

Před objednáním vždy zkontrolujte kompatibilitu podle přesného modelu skútru, roku výroby a motoru.

Zahřívání podle typu skútru

Malé dvoutakty

Na změnu variátoru reagují velmi citlivě, protože jejich výkon je koncentrovaný v úzkém pásmu otáček. Lehkými válečky a jinou geometrií drah lze dosáhnout znatelně lepší akcelerace.

Typicky jde o 10-30 %. Je ale potřeba trošku si pohrát s nastavením, jinak může motor ztrácet výkon mimo optimální otáčky.

125 ccm čtyřtakty

Nejlepší poměr cena/výsledek. Tuningový variátor je často jediná úprava, kterou potřebujete.

Kvalitní variátor s delším zdvihem a vhodnými válečky zlepší rozjezdy a pružnost bez nutnosti dalších úprav. Montáž je jednoduchá, efekt okamžitý.

Maxiskútry

U těchto strojů jde hlavně o kultivovanost a sílu při vyšších rychlostech. Tuningový variátor s přepracovanou dráhou pro válečky zlepší přenos výkonu a odstraní zbytečná omezení.

Motor táhne plynuleji, bez prodlev a má víc síly při předjíždění. Při vyšším zatížení je však ještě důležitější správný stav řemene, spojky, kontrastní pružiny a zadní převodovky.

Co se mění při servisu variátoru

Variátor: tam je spotřebák vlastně všechno ale nejčasteji budeš řešit válečky vodítka, ty jsou často opomíjená ale jsou důležitá. To vše spojuje řemen, řekl bych nejdůležitější věc na téhle sestavě.

A spojka se zadními polořemenicemi. Tam je potřeba se zaměřit na spojku jako takovou, tedy obložení a dosedací kolíčky, a pak kontrastní pružinu.

Celý variátor se proto vyplatí posuzovat jako soustavu. Výměna pouze jedné části nemusí odstranit zahřívání, pokud je skutečná příčina v řemenu, pouzdru, spojce nebo špatném nastavení válečků.

Časté omyly při řešení teploty variátoru

Variátor nesmí být nikdy teplý

Variátor při provozu pracuje a přenáší výkon, takže určité zahřívání je normální. Rozhodující je, zda se současně objevuje zápach, prokluz, vibrace, poškození nebo výrazná změna jízdních vlastností.

Nejlehčí válečky vyřeší všechno

Lehčí válečky = lepší akcelerace, ale NIŽŠÍ maximálka. Je to vždy kompromis.

Příliš lehké válečky mohou zvýšit otáčky bez odpovídajícího zrychlení. Motor pak může být hlučnější a převod více tepelně zatížený.

Stačí vyměnit variátor

Samotný variátor s kvalitními válečky udělá 70 % práce. Řemen a pružiny můžete doladit později.

Pokud je ale řemen starý, válečky sjeté nebo převod špatně naladěný, samotná výměna variátoru nemusí fungovat naplno.

Každý hluk pochází z variátoru

Hluk může způsobovat řemen, spojka, vodítka, ložisko, zadní převod nebo uvolněná součást. Bez demontáže a kontroly nelze přesnou příčinu spolehlivě určit.

Stejně dokud to nerozděláš a nekoukneš se na to, tak nic nezjistíš.

1. Zkontrolujte stav a rozměr řemene.
2. Prověřte válečky a vodítka.
3. Ověřte volný pohyb pouzdra variátoru.
4. Prohlédněte pracovní plochy řemenic.
5. Zkontrolujte spojku a kontrastní pružinu.
6. Ověřte správné umístění všech podložek a distančních kroužků.
7. Zkontrolujte dotažení matice správným momentem.
8. Po montáži sledujte vibrace, zápach, otáčky a chování při rozjezdu.
