Technické výkresy stahováků na jízdní kola slouží k přesnému určení tvaru, rozměrů, závitů a pracovních ploch nástroje pro demontáž klik, kazet, pastorků, středových složení, ložisek, řemenic a dalších pevně usazených součástí. Stahováky pro servis kol jsou speciální nástroje určené k demontáži klik, kazet, pastorků, ložisek a dalších lisovaných nebo pevně usazených částí kola.
Správně navržený stahovák umožňuje rychlou, bezpečnou a přesnou práci bez rizika poškození komponentů. Bez správného stahováku nelze mnoho servisních úkonů provést bezpečně a bez rizika poškození.
Co má obsahovat technický výkres stahováku
Technický výkres musí jednoznačně určit všechny rozměry, které ovlivňují kompatibilitu nástroje s konkrétní částí jízdního kola. U stahováku je důležité zejména provedení pracovního profilu, průměr nebo rozteč záběrových částí, délka nástroje, rozměry závitu, tvar dosedacích ploch a způsob přenosu utahovacího momentu.
Mnoho součástí kola je upevněno vysokým utahovacím momentem nebo lisováno do rámu. Nevhodné demontážní postupy mohou způsobit poškození závitů, ložisek či dokonce rámu.
- celková délka a šířka nástroje pro určení přístupu ke komponentu,
- vnější a vnitřní průměry pracovních částí,
- počet, šířka a rozteč drážek nebo zubů,
- typ a rozměr závitu u šroubovacích stahováků,
- tvar dosedací plochy mezi nástrojem a demontovaným dílem,
- rozměr pro klíč, ráčnu nebo páku,
- materiál a tepelné zpracování funkčních částí,
- tolerance a případné sražení hran důležité pro bezpečné nasazení.
Výhody použití kvalitních stahováků zahrnují maximální přesnost a stabilitu při práci, minimalizaci rizika stržení závitů či poškození dílů, ergonomické provedení pro pohodlnou manipulaci a odolné ocelové materiály pro dlouhou životnost nástroje.
Stahováky na kliky
Stahováky na kliky a další cyklistické nářadí slouží k montáži a demontáži klik na jízdním kole. Stahováky na kliky - pro demontáž klik u čtyřhranů, Octalink, ISIS i moderních systémů.
U tohoto typu nástroje musí technický výkres zachytit především vnější závit těla stahováku, opěrnou plochu v klice a středový vytlačovací šroub nebo čep. Rozměry pracovního konce se liší podle konstrukce kliky a typu středové osy.
Stahovák klik FORCE 4HR+OCTALINK je určen pro Shimano OCTALINK a klasickou osu. Stahovák klik BBB PowerPull BTL-14 je určen pro středové osy Octalink, ISIS Drive a čtyřhran.
Stahovák - váleček, který slouží ke stažení klik ze středových os. Stahovák s kuličkou, který slouží pro stažení klik ze středových os.
Klíč BBB BTL-102 CrankGrip je určen pro montáž a demontáž klik typu Shimano HollowTech II. U moderních systémů se proto nejedná vždy o klasický šroubovací stahovák, ale o přesný klíč nebo nástroj pro pojistnou matici a integrovanou osu.
Rozměrové prvky výkresu stahováku klik
- vnější průměr a délka závitové části,
- stoupání závitu,
- vnitřní průměr průchozího otvoru,
- průměr a délka vytlačovacího šroubu,
- tvar konce šroubu pro opření o osu,
- rozměr šestihranu nebo čtyřhranu pro klíč,
- celková délka těla nástroje,
- materiál a tvrdost závitové části.
Technický výkres musí zároveň rozlišit, zda je stahovák určen pro klasickou osu, čtyřhran, Octalink, ISIS Drive nebo jiný systém. Označení kompatibility je důležité, protože podobně vypadající nástroje nemusí mít shodný závit ani pracovní délku.
Stahováky kazet a pastorků
Stahováky na kazety - pro demontáž kazet Shimano, SRAM i dalších výrobců. Stahováky na pastorky (freewheel tools) - pro starší šroubovací vícekolečka.
Stahovák kazety Shimano kalený je profesionální nástroj určený k snadnému a efektivnímu demontování kazet SHIMANO HG/IG, Sram a dalších, vyrobený z kaleného železa pro maximální odolnost.
Stahovák Force kazety 10-12kolo s pákou a řetězem je ideální pomocník pro snadnou montáž a demontáž kazet, který zajistí bezpečné uchycení a pohodlný úchop díky pogumované rukojeti. Force 5-11kolo bič - stahovák kazety je praktický nástroj pro snadné a efektivní demontování kazet s počtem převodů 5 až 11, vybavený pogumovanou rukojetí.
Stahovák Force matice kazety HG s trnem je ideálním nástrojem pro hobby cyklisty, který usnadňuje demontáž kazet a matic brzdových kotoučů, díky praktické rukojeti a robustní konstrukci.
Stahovák jednopastorku CVRK kalený je ideální nástroj pro profesionální použití, určený k efektivnímu demontování volnoběžných jednokoleček se dvěma záběrovými zuby. IceToolz 09B3 stahovák pastorku Shimano je spolehlivý nástroj určený pro snadnou a efektivní demontáž šroubovacích vícekoleček Shimano.
Konstrukční výkres stahováku kazety musí zachytit především profil zubů, jejich počet, rozteč, vnitřní a vnější průměr pracovního prstence a délku vodicí části. U nástroje s trnem je nutné uvést také průměr a délku trnu, který stabilizuje nástroj v ose náboje.
Pomocné nástroje při demontáži kazety
RC-Tools AF862 stahovák kazety, bič je praktickým nástrojem pro snadnou demontáž kazet na kole, s délkou 285 mm, který usnadňuje práci při údržbě a servisu jízdních kol.
Bič zabraňuje otáčení kazety při povolování pojistné matice. Technický výkres takového nástroje musí určit délku rukojeti, polohu řetězu, jeho uchycení a rozsah kompatibilních pastorků.
Stahováky středového složení
Stahováky středových složení - kompatibilní s BSA, ITA, Hollowtech II a dalšími standardy. Stahováky středového složení jsou určeny pro demontáž a montáž různých typů misek, středových os a ložiskových jednotek.
Kalený stahovák misek Shimano s 4hranem a systémem Octalink je ideálním nástrojem pro efektivní a bezpečné demontáže středového složení. Shimano TL-UN74-S stahovák zapouzdřených středových misek je ideální nástroj pro snadnou montáž a demontáž zapouzdřených BB s drážkováním, zajišťující stabilní a odolnou konstrukci díky kalené oceli.
Shimano TL-UN66 je stahovák zapouzdřených BB misek, který zajišťuje snadnou montáž a demontáž středových os, čímž usnadňuje údržbu a servis kola. Super B TB-1005 stahovák středového složení je praktický nástroj určený pro pohodlnou a bezpečnou demontáž středového složení v široké škále cyklistických komponentů.
Stahovák Force na misky Hollowtech II je praktický nástroj určený k usnadnění servisu středového složení a center-lock matic, vybavený pogumovanou rukojetí pro pohodlné použití. Stahovák Force na misky Hollowtech II plný je praktický nástroj s pogumovanou rukojetí, který usnadňuje montáž a demontáž středového složení Shimano a center-lock matic.
Stahovák středového složení Super B TB-1078 je univerzální nástroj, který nabízí širokou kompatibilitu s různými středovými systémy a je ideální pro efektivní montáž a demontáž komponentů jízdního kola.
Co vyznačit na výkresu středového stahováku
- počet drážek nebo zubů,
- vnitřní a vnější průměr profilu,
- šířku jednotlivých drážek,
- úhlové rozmístění pracovních zubů,
- hloubku záběru,
- celkovou výšku nástroje,
- rozměr pro ráčnu nebo stranový klíč,
- vodicí otvor nebo trn, pokud je použit.
Sada Park Tool BBT-30.4 je ideální pro montáž a demontáž misek středového složení typu BB30 a PF30, což usnadňuje práci s moderními cyklistickými komponenty. Toopre TL-FC25 je klíč určený pro středová složení s průměrem 44 mm a 16 drážkami, ideální pro přesnou montáž a demontáž komponentů jízdních kol.
Toopre TL-FC24 pro středové složení je nezbytným nástrojem pro přesnou a bezpečnou montáž středového složení BBR9100 a DUB, což usnadňuje údržbu vašeho kola. Klíč Praxis TP-2422 je originální servisní nástroj určený pro montáž a demontáž středových složení Praxis T47 M24/Shimano s vnitřními ložisky.
Stahováky lockringů a převodníků
Stahováky na brzdové kotouče - nástroje pro centerlock matice i šroubovací kotouče. Originální nástroj Shimano TL-FC41 je určen pro montáž a demontáž pojistné matice přímého uchycení převodníku Direct Mount.
Park Tool LRT-1.2 je profesionální stahovák pojistných kroužků (lockringů) s osmi zuby a průměrem 50 mm. Je určen pro demontáž a montáž převodníků elektrokol DJI Avinox a vybraných pohonů Bosch 2. generace.
Super B TB-1069 stahovák pro Bosch je ideálním nástrojem pro efektivní demontáž lockringu na systémech BOSH Active Line Plus a Brose, což usnadňuje údržbu a opravy jízdních kol.
Avinox stahovák pojistné matice převodníku je speciální montážní nástroj určený pro demontáž pojistné matice převodníku u pohonného systému Avinox. Usnadňuje bezpečné a správné sejmutí pojistné matice při servisu nebo výměně převodníku.
Stahovák matky převodníku Super B TB-1072 je ideálním nástrojem pro snadnou montáž a demontáž převodníku na motorech Yamaha® PW-SE a PW-TE. Super B TB-1079 stahovák matky převodníku je ideální nástroj pro snadnou montáž a demontáž převodníku na motorech Panasonic® s průměrem 62 mm a 6 drážkami.
Toopre TL-S22 Cannondale klíč na matky převodníku je spolehlivý nástroj navržený pro přesnou a bezpečnou práci s komponenty jízdních kol.
Stahováky nábojů, ořechů a speciálních komponentů
Speciální stahováky - například pro pevné osy, matice nábojů nebo atypické systémy. Stahovák pro demontáž ořechu Shimano HG je profesionální nástroj s vysokou odolností, který usnadňuje rozmontování bubnu kazety díky svým zabíracím zubům a robustní konstrukci.
Stahovák Velamos širší je ideálním nástrojem pro efektivní servis kol, určený pro jednopastorkové kazety, což usnadňuje demontáž a montáž komponentů.
Technický výkres speciálního stahováku musí kromě pracovního profilu zachytit také způsob vystředění, směr zatížení a prostorovou dostupnost v okolí náboje nebo převodového systému. U atypických nástrojů je důležité uvést všechny referenční plochy, podle kterých lze nástroj správně nasadit.
Stahováky ložisek

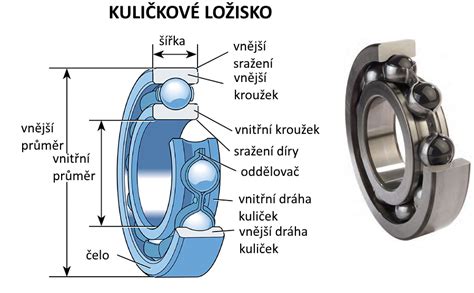

Sada stahováků na ložiska umožňuje demontáž prvků pevně uložených na různých typech os. Sada na demontáž ložisek s rozměry 6 až 59 mm je určena pro ložiska jednostranně čelně přístupná.
Sada ke stahování ložisek, vnitřních kroužků a jiných lícovaně doléhajících dílů včetně vyhazovače umožňuje práci s různými typy uložených součástí. Set na práci se silentbloky, simeringy, čepy a ložisky obsahuje 49 kusů nástavců.
U stahováku ložisek je nutné v technickém výkresu přesně určit průměr rozpínací části, rozsah rozevření, délku čelistí, úhel pracovních hran a způsob přenosu síly. Nástroj musí být navržen tak, aby se opíral o vnitřní kroužek nebo určenou dosedací plochu, nikoli o citlivé těsnění či klec ložiska.
Stahováky s kluzným kladivem
Speciální sada stahováků s kluzným kladivem je určena pro demontáž dílů, u kterých není možné použít běžný vnější stahovák. Technický výkres takové sestavy musí určit závit spojovací tyče, délku vodicí tyče, hmotnost kluzného závaží, dorazy a způsob uchycení nástavců.
U nástavců pro ložiska je nutné zobrazit pracovní průměr, délku záběru a mechanismus, kterým se nástavec po zasunutí zajistí za vnitřním kroužkem. Přesné rozměry jsou zásadní pro zabránění prokluzu a pro rovnoměrné rozložení síly.
Stahováky řemenic a další dílenské nástroje
Široká nabídka stahováků je určena k práci s ložisky a řemenicemi. Stahovák řemenice s rozevřením od 40 do 168 mm je určen pro dynama, klimatizace a vodní čerpadla.
Tyto nástroje nejsou typickými stahováky pro jízdní kola, ale jejich konstrukční princip je podobný: síla se přenáší přes čelisti nebo závitový šroub na demontovanou součást. Při využití podobného principu u cyklistických dílů je nutné přizpůsobit pracovní rozsah, tvar čelistí a maximální zatížení rozměrům konkrétního komponentu.
Materiál, výroba a odolnost
Stahováky jsou vyrobené z kvalitního materiálu. Odolné ocelové materiály zajišťují dlouhou životnost nástroje.
Kalený stahovák kazety je vyrobený z kaleného železa pro maximální odolnost. Kalená ocel se používá také u nástrojů pro zapouzdřené středové misky, protože pracovní zuby musí odolávat vysokému krouticímu momentu bez deformace.
Technický výkres by měl u funkčních ploch uvádět materiál, případné tepelné zpracování a požadovanou tvrdost. U závitových částí je důležitá přesnost profilu, protože poškozený nebo nepřesně vyrobený závit může poškodit závit v klice, kazetě nebo jiné součásti kola.
Kompatibilita stahováku s jízdním kolem
Stahováky pro servis kol jsou vhodné pro různé standardy a typy dílů, pro domácí mechaniky i profesionální servisy. Kategorie zahrnuje specializované nástroje určené pro demontáž a výměnu důležitých komponentů jízdního kola.
| Typ stahováku | Určení | Rozhodující část výkresu |
|---|---|---|
| Stahovák klik | čtyřhran, Octalink, ISIS Drive a další systémy | závit těla, vytlačovací šroub a opěrná plocha |
| Stahovák kazety | kazety Shimano, SRAM a další výrobci | počet zubů, průměr profilu a vodicí trn |
| Stahovák pastorku | šroubovací vícekolečka | tvar a rozmístění záběrových zubů |
| Stahovák středového složení | BSA, ITA, Hollowtech II, BB30, PF30 a další standardy | drážky, zuby, průměr a hloubka záběru |
| Stahovák lockringu | pojistné kroužky a matice převodníků | počet zubů, průměr a rozteč pracovního profilu |
| Stahovák ložisek | ložiska, vnitřní kroužky a lisované díly | rozpínací průměr, délka čelistí a rozsah rozevření |
Před výběrem stahováku je nutné určit typ komponentu, výrobce, počet drážek nebo zubů, průměr pracovního profilu a způsob přenosu síly. Správný stahovák je klíčem ke kvalitní, bezpečné a efektivní práci.
Bezpečné použití podle konstrukce výkresu
Správná technika práce šetří kolo a jeho komponenty. Kvalitní stahovák zajistí bezpečné a šetrné uvolnění komponentu, přesnou a rychlou demontáž, kompatibilitu s různými standardy a dlouhou životnost díky odolným materiálům.
Nástroj musí být při práci nasazený v celé hloubce pracovního profilu. Síla se má přenášet přes určené dosedací plochy a nikoli přes tenké hrany, těsnění nebo části, které nejsou pro zatížení určeny.
Ergonomické provedení usnadňuje pohodlnou manipulaci. U nástrojů s pákou nebo pogumovanou rukojetí je třeba v technickém výkresu zohlednit délku páky, pevnost spojení a prostor potřebný pro bezpečné otáčení.
Kdy je stahovák potřeba
- při výměně kazety nebo pastorku,
- při demontáži klik, například při výměně ložisek nebo celého středu,
- při servisu brzdových kotoučů typu Centerlock,
- při kompletním servisu pohonu kola,
- při opravách a údržbě nábojů a středových složení,
- při demontáži ložisek a dalších lisovaných součástí.
Stahováky jsou nezbytným nástrojem pro každého, kdo provádí servis kola - od rekreačních cyklistů, kteří si chtějí zvládnout základní údržbu sami, až po profesionální mechaniky v cyklistických dílnách.
Technické výkresy stahováků proto musí spojovat přesné rozměry pracovního profilu, správně určené dosedací plochy, kompatibilitu s konkrétním standardem a dostatečnou pevnost nástroje při přenosu demontážní síly.
