Střešní nosič Suzuki Vitara se montuje podle typu střechy a roku výroby vozidla. U modelu Suzuki Vitara 2015- s integrovanými podélníky se příčníky upevňují přímo na integrované podélníky pomocí pogumovaných upínacích čelistí nebo montážního kitu, bez vrtání do střechy.
Nejdříve ověřte, že nosič odpovídá konkrétní generaci vozu, typu střechy a povolenému zatížení. Pro Suzuki Vitara 5dv SUV s integrovanými podélníky od roku 2015 jsou uvedeny hliníkové i ocelové příčníky, přičemž nosnost jednotlivých systémů je 75 nebo 100 kg podle použitého kompletu.
Kompatibilita podle typu Suzuki Vitara
Střešní nosič musí pasovat na střechu vozidla. Existuje šest různých typů střech. Ty se liší u modelů vozidel.
Pro Suzuki Vitara 2015-2026 s integrovanými podélníky jsou určeny uzamykatelné příčníky s ocelovými nebo hliníkovými tyčemi. Pro Suzuki Vitara, 5-dr SUV z let 1998-2005 jsou určeny patky, které se upínají přímo na střešní podélníky vozu.
| Model vozidla | Typ střechy | Způsob upevnění | Uvedená nosnost |
|---|---|---|---|
| Suzuki Vitara 5dv SUV, 2015- | Integrované podélníky | Upínací čelisti nebo montážní kit | 100 kg |
| Suzuki Vitara 5d, 2015- | Integrované podélníky | Montážní kit na integrované podélníky | 75 kg |
| Suzuki Vitara, 5-dr SUV, 1998-2005 | Podélníky | Přímé upevnění na podélníky | 75 kg |
Před instalací si ověřte, zda máte model VITARA (ET) nebo VITARA (LY), protože příslušenství se liší podle modelové řady, roku výroby a provedení střechy.
Co budete potřebovat

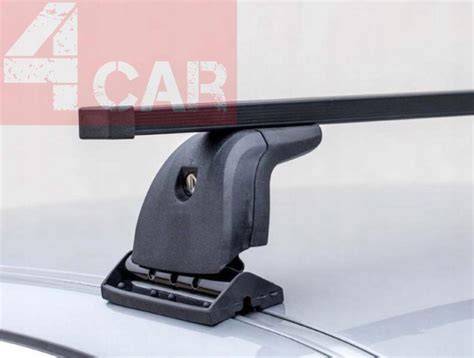

Montážní kit střešního nosiče obsahuje 4 ocelové patky s měkčenou povrchovou úpravou, 4 plastové kryty, podle provedení KITu případně další pryžové podložky a ochranné prvky, montážní materiál a potřebné nářadí, obrázkový návod v ČJ.
U kompletu HAKR sada obsahuje 4 patky s klíčem. Snadná montáž pomocí imbus klíče, který je součástí balení.
Komplet Thule pro Suzuki Vitara 2015-2026 obsahuje 2x ocelové SquareBar tyče délky 118 cm, 4x zamykatelné patky EVO Flush Rail 7106, 1x montážní kit, 2x klíče na uzamknutí nosiče, 1x klíč na utahování a 1x montážní schéma.
U systému CRUZ se střešní nosič skládá z montážního kitu a příčníků. Příčníky si můžete vybrat v hliníkovém nebo černém provedení.
Příprava vozidla před montáží
Před montáží střechu a integrované podélníky očistěte od prachu, bláta a mastnoty. Kontaktní plochy musí být čisté a suché, aby se mezi pogumované čelisti, pryžové podložky a povrch střechy nedostaly nečistoty.
Střešní nosiče musí být vždy zajištěny v montážní poloze nastavené z výroby. Díky montážní poloze nastavené z výroby střešní nosiče nikdy nepoškodí vozidlo.
Zkontrolujte, zda nejsou poškozené tyče, patky, kryty, pryžové prvky nebo upevňovací materiál. Pokud některá součást chybí nebo je deformovaná, montáž neprovádějte.
Montáž nosiče na integrované podélníky
1. Sestavení patek a tyčí
Upevňovací KIT pro střešní nosič slouží k upevnění nosiče na střechu vozidla, do originálních montážních bodů, dle dispozic výrobce vozidla.
Nejprve připravte obě příčné tyče a čtyři patky. Patky nasaďte na konce tyčí podle montážního schématu a zkontrolujte jejich orientaci. U hliníkových tyčí se příslušenství upevňuje také pomocí T-drážky.
U všech typů hliníkových tyčí je integrovaná T-drážka s odnímatelným pryžovým páskem pro rychlé a snadné připevnění příslušenství.
2. Nastavení šířky patek
HAKR HV0344 lze použít pro moderní vozidla s integrovanými podélníky a šířkou profilu mezi 23 - 53 mm.
Před dotažením nastavte patky tak, aby pogumované upínací čelisti dosedly na integrované podélníky celou svou plochou. Nosič musí být umístěn rovně a obě patky na každé tyči musí být ve stejné vzdálenosti od příslušných konců tyče.
Ložná šířka hliníkových nosných tyčí je 1200 mm. U varianty s ocelovými tyčemi Thule je délka tyčí 118 cm.
3. Nasazení na podélníky
Smontovaný příčník položte na integrované podélníky v montážní poloze určené pro daný vůz. Dbejte na to, aby pogumované upínací čelisti dosedly na podélníky a aby pryžové ochranné prvky zůstaly na správném místě.
Pogumované upínací čelisti zajišťují dokonalé uchycení a jsou šetrné k vašemu vozu. Pogumované upínací čelisti pro ochranu povrchu integrovaných podélníků.
Po nasazení zkontrolujte, zda tyč leží kolmo k podélníkům a zda patky nesedí na laku střechy mimo určené kontaktní plochy.
4. Dotažení nosiče
Speciální utahovací klíč slouží pro pevné utažení a tím dokonalé uchycení na střešní ližiny.
Upevňovací mechanismus dotahujte postupně a střídavě na obou stranách příčníku. Nepoužívejte nadměrnou sílu a nepoužívejte jiné nářadí, než které je určeno výrobcem.
U sestavy HAKR se montáž provádí pomocí imbus klíče, který je součástí balení. U systému Thule je součástí balení klíč na utahování.
5. Kontrola polohy
Po dotažení ověřte, zda je příčník pevně spojený s oběma integrovanými podélníky, zda se neposouvá do stran a zda jsou patky usazené souměrně.
Lehkým tlakem rukou zkontrolujte pohyb příčníku ve směru jízdy i napříč vozidlem. Nosič se nesmí uvolňovat, naklánět ani posouvat.
6. Uzamčení
Integrovaný zámek slouží jako ochrana proti krádeži. U některých provedení lze uzamykání dokoupit.
Po správném dotažení nasaďte kryty patek a uzamkněte nosič. Zkontrolujte, zda lze klíč vyjmout pouze v uzamčené poloze, pokud to konstrukce konkrétního systému vyžaduje.
Montážní kit CRUZ Optiplus FIX
Montážní kit Optiplus FIX Suzuki Vitara 5d (15->) / SX4 S-Cross (14->) je určen pro vozy vyrobené od roku 2014 a upevňuje se na integrované podélníky.
Střešní nosič CRUZ se skládá z tohoto KITu a příčníků. Kit obsahuje 4 ocelové patky s měkčenou povrchovou úpravou, 4 plastové kryty, podle provedení KITu případně další pryžové podložky a ochranné prvky, montážní materiál a potřebné nářadí, obrázkový návod v ČJ.
Při montáži postupujte tak, že nejprve sestavíte patky s příčníky, následně nasadíte příčník na integrované podélníky, nastavíte správnou polohu a upevňovací mechanismus dotáhnete dodaným nářadím.
Po instalaci nasaďte plastové kryty a ověřte, zda jsou všechny čtyři patky pevně dotažené a zda se příčníky nepohybují.
Montáž hliníkového nosiče HAKR
HAKR HV0344 je prémiový základní nosič pro nejnovější generaci vozidel s integrovanými podélníky. Pogumované upínací čelisti zajišťují dokonalé uchycení a lehký hliníkový profil doplní sestavu na Váš vůz.
Sestava obsahuje 1 pár tyčí HAKR HV0344 je prémiový základní nosič pro nejnovější generaci vozidel s integrovanými podélníky.
Hliníkové ALU tyče jsou vybaveny T-drážkou pro jednoduché a rychlé uchycení příslušenství. T-drážka 20 mm vám pomůže využít kompletní délky tyče a tím pádem i snadnější uchycení vašeho nákladu.
T-drážka je kompatibilní se všemi výrobky nejen firmy HAKR, které mají možnost použití T - adaptéru 20 mm. Designově upravené odklápěcí krytky umožňují přístup do T-drážky.
Po upevnění zkontrolujte, zda je pryžový pásek v T-drážce správně usazený a zda odklápěcí krytky nebrání montáži dalšího příslušenství.
Montáž ocelového nosiče Thule
U systému Thule se patky upínají na integrované podélníky pomocí montážního kitu. Střešní nosiče namontujete během několika málo minut.
Nosné čtyřhranné tyče jsou vyrobeny ze 2mm tlusté galvanizované oceli. Povrch je potažen plastem pro ochranu nákladu a zvýšení životnosti.
Komplet obsahuje 2x ocelové SquareBar tyče délky 118 cm, 4x zamykatelné patky EVO Flush Rail 7106, 1x montážní kit, 2x klíče na uzamknutí nosiče, 1x klíč na utahování a 1x montážní schéma.
Patky se upínají přímo na střešní podélníky vozu - bez vrtání a bez montážního kitu u provedení určeného pro Suzuki Vitara, 5-dr SUV z let 1998-2005.
U verze pro Suzuki Vitara 2015-2026 s integrovanými podélníky je součástí kompletu montážní kit.
Kontrola po montáži
Po dokončení montáže zkontrolujte všechny upevňovací body, dotažení patek, polohu tyčí a stav pryžových ochranných prvků.
Ujistěte se, že příčníky neomezují otevírání dveří, víka zavazadlového prostoru ani případného střešního okna. Zkontrolujte také, zda žádná část nosiče nezasahuje do těsnění nebo laku.
Před jízdou bez nákladu i s nákladem proveďte zkoušku pevnosti rukou. Pokud se nosič pohybuje, odstraňte příčinu a upevnění znovu nastavte podle montážního schématu.
Po krátké jízdě znovu ověřte dotažení. Pravidelně kontrolujte upevnění také během delší přepravy, zejména po změně zatížení nebo po manipulaci s příslušenstvím.
Nosnost a rychlost
Maximální zátěž systému HAKR je 100 kg. Hmotnost kompletního nosiče je přibližně 4 kg nebo 4,5 kg podle provedení.
U montážního kitu CRUZ je uvedena nosnost 75 kg. U kompletu Thule pro Suzuki Vitara 2015-2026 je nosnost uvedena v přiloženém návodu k montážnímu kitu.
Maximální doporučená rychlost u uvedeného systému HAKR je 130 km/h.
Do celkového zatížení se započítává hmotnost příčníků, patek, montážního kitu, střešního boxu nebo jiného příslušenství i přepravovaného nákladu. Rozhodující je vždy nejnižší povolená hodnota uvedená pro vozidlo, střešní nosič a použité příslušenství.
| Parametr | Hodnota |
|---|---|
| Hmotnost systému HAKR | 4 kg |
| Hmotnost systému HAKR Wing Profile | 4,5 kg |
| Maximální zátěž HAKR | 100 kg |
| Nosnost montážního kitu CRUZ | 75 kg |
| Délka hliníkových tyčí HAKR | 1200 mm |
| Délka ocelových tyčí Thule | 118 cm |
| Maximální doporučená rychlost HAKR | 130 km/h |
Upevnění nákladu
Střešní nosič je určen pro přepravu zavazadel, střešních boxů, nosičů lyží a nosičů kol.
Hliníkové tyče s T-drážkou umožňují rychlé připevnění příslušenství pomocí T-adaptérů 20 mm. Tyče s hranatým průřezem jsou kompatibilní se širokou škálou nosičů zavazadel a dalšího střešního příslušenství.
Náklad rozložte rovnoměrně mezi oba příčníky a upevněte jej podle návodu k použitému příslušenství. Volné popruhy a jiné upevňovací prvky nesmějí zasahovat do dveří, kol nebo výhledu řidiče.
Po naložení zkontrolujte, zda náklad nepřekračuje přední, zadní ani boční obrys způsobem, který by mohl ohrozit bezpečnost jízdy.
Bezpečnostní kontrola před jízdou
- Ověřte správnost typu nosiče podle modelu a roku výroby vozu.
- Zkontrolujte, zda jsou všechny patky správně usazené na integrovaných podélnících.
- Prověřte dotažení všech upevňovacích mechanismů.
- Zkontrolujte stav pryžových čelistí a ochranných podložek.
- Ověřte, zda jsou kryty patek správně nasazené a zámky uzamčené.
- Nepřekračujte povolenou nosnost vozidla ani nosiče.
- Náklad upevněte tak, aby se nemohl posouvat nebo uvolnit.
- Po krátké jízdě znovu zkontrolujte upevnění.
Bezpečné skladování i přeprava jsou zaručeny. Střešní nosiče musí být vždy zajištěny v montážní poloze nastavené z výroby.
Demontáž a údržba
Při demontáži nejprve odstraňte přepravovaný náklad a příslušenství. Potom odemkněte kryty, povolte upevňovací mechanismy a sejměte příčníky z integrovaných podélníků.
Po demontáži očistěte patky, pryžové čelisti, ochranné podložky a tyče. Před uložením nechte všechny části vyschnout a uchovávejte je tak, aby se pryžové prvky nedeformovaly.
Pravidelně kontrolujte, zda nejsou tyče zkorodované, popraskané nebo jinak poškozené. U ocelových tyčí plastový povrch chrání náklad a zvyšuje životnost, ale poškozená místa je nutné řešit podle pokynů výrobce.
U hliníkových tyčí kontrolujte zejména T-drážku, odnímatelný pryžový pásek a odklápěcí krytky. Před každou další montáží ověřte, zda jsou všechny díly kompletní a funkční.
