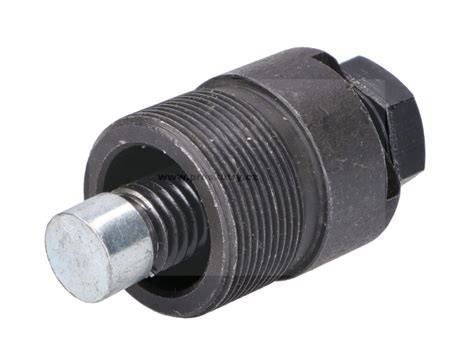

Stahovák zapalování Simson: rozměr, kompatibilita a správné použití

Stahovák magneta zapalování je nástroj určený k bezpečnému sejmutí rotoru magneta ze zapalování motocyklů Simson. Pro řadu modelů Simson se používá stahovák s vnějším pravým závitem M27x1,25.

Stahovák rotoru zapalování se závitem M27x1,25 je vhodný například pro Simson S50, S51, S53, S70, S83, SR50, SR80 a KR51. Tento stahovák má vnější pravý závit M27x1,25.

Co je stahovák zapalování Simson

Stahovák magneta zapalování (Simson, JAWA, ČZ-VAPE) je ocelový přípravek určený k demontáži rotoru magneta. Výrobek je označen jako stahovák rotoru magneta Simson S51.

U motorů Simson je rotor nasazen na kuželu klikového hřídele, a proto může po povolení upevňovacího prvku stále pevně držet. Stahovák umožní vytvořit tlak proti konci klikového hřídele a rotor sejmout bez páčení za jeho okraje.

Rozměr závitu M27x1,25

Nejdůležitějším parametrem tohoto nástroje je vnější pravý závit M27x1,25. Před použitím je nutné brát ohled na typ a rozměry stahováku, protože ne každý stahovák padne na každé zapalování.

Kompatibilní motocykly Simson

Stahovák je vhodný pro zapalování na strojích Simson S50, S51, S53, S70, S83, SR50, SR80 a KR51. Používá se také pro modely Simson Schwalbe a Star.

• Simson S50
• Simson S51
• Simson S51 Electronic
• Simson S51 Enduro
• Simson S53
• Simson S53 Enduro
• Simson S70
• Simson S70 Enduro
• Simson S83
• Simson S83 Enduro
• Simson SR50
• Simson SR80
• Simson Schwalbe KR51
• Simson Star
• Simson SD50 Albatros

Modely a motory, pro které se používá

Konkrétní varianty Simson S51

Stahovák se závitem M27x1,25 je uveden pro několik provedení modelu Simson S51. Patří mezi ně Simson S51 B1-3 50 z let 1980-1988, Simson S51 B1-4 50 z let 1980-1989, Simson S51 B2-3 50 z let 1980-1988 a Simson S51 B2-4 50 z let 1980-1989.

Dále je uveden pro Simson S51 B2-4/1 50 z let 1980-1989, Simson S51 C 50 Comfort z let 1983-1989, Simson S51 E 50 z let 1982-1988, Simson S51 EII 50 z let 1987-1988 a Simson S51 N 50 z let 1980-1987.

Kompatibilita zahrnuje také Simson S51/1B 50 z let 1989-1990, Simson S51/1C 50 Comfort z let 1989-1990, Simson S51/1C1 50 Comfort z let 1989-1990 a Simson S51/1E 50 z let 1989-1990.

Další motocykly, pro které je stahovák uváděn

Výrobek je uveden také pro některé motocykly ČZ, Jawa, Manet 90 a pro zapalování VAPE. U motocyklů ČZ se používá například pro typy ČZ 125, 175 a 250, včetně modelů 453, 450, 455, 473, 470 a 475.

Kompatibilita zahrnuje také ČZ 125 typ 453, ČZ 125 typ 473 Sport, ČZ 125 typ 476, ČZ 125 typ 488, ČZ 175 typ 450, ČZ 175 typ 470 Sport, ČZ 175 typ 477, ČZ 175 typ 487, ČZ 250 typ 455, ČZ 250 typ 475 Sport, ČZ 250 typ 471 dvouválec a ČZ 350 typ 472 dvouválec.

U motocyklů Jawa je stahovák uváděn pro modely Jawa Bizon 250 a 350, Kývačka, Panelka, Sport, Californian a Jawa 634. Patří sem například Jawa 250 typ 353 Kývačka, Jawa 250 typ 559 Panelka, Jawa 250 typ 590 Sport, Jawa 350 typ 354 Kývačka, Jawa 350 typ 360 Panelka, Jawa 350 typ 361 Sport, Jawa 350 typ 362 Californian a Jawa 350 typ 634.

Postup použití stahováku

1. Demontujte kryt zapalování a zpřístupněte rotor magneta.
2. Uvolněte upevňovací prvek rotoru podle konstrukce konkrétního motoru.
3. Zkontrolujte, zda závit v rotoru odpovídá závitu stahováku M27x1,25.
4. Našroubujte stahovák do rotoru rukou a dbejte na správné nasazení závitu.
5. Utahujte středový šroub stahováku tak, aby působil proti konci klikového hřídele.
6. Po uvolnění kužele rotor sejměte a odložte stahovák i demontované součásti.

Stahovák se musí do závitu našroubovat rovně a dostatečně hluboko. Pokud závit nejde snadno zachytit, nástroj nepoužívejte silou, protože by mohlo dojít k poškození závitu v rotoru.

Na co si dát pozor při demontáži

Nutno brát ohled na typ a rozměry stahováku. Ne každý stahovák padne na každé zapalování.

Před použitím proto ověřte model motocyklu, typ motoru a rozměr závitu v rotoru. Označení M27x1,25 samo o sobě nenahrazuje kontrolu skutečného provedení zapalování.

Stahovák je určen k sejmutí rotoru, nikoli k páčení za magnet, stator nebo kabeláž zapalování. Při práci je vhodné chránit závity a nepřenášet sílu na části, které nejsou k demontáži určeny.

Materiál a provedení

Stahovák je vyroben z oceli. Uváděné provedení je černý pozink.

V nabídce je uvedena také německá výroba MZA, zatímco u technického popisu výrobku je jako země původu uvedeno Maďarsko. Proto je při posuzování konkrétního kusu rozhodující jeho závit, provedení a kompatibilita s daným zapalováním.

Stahovák pro Simson s kuličkou

Pro některé motory Simson je uváděn stahovák rotoru zapalování se závitem M27x1,25 a s kuličkou. Tento typ je použit pro motory Simson S51.

Uvedené varianty zahrnují Simson S51 B1-3 50, S51 B1-4 50, S51 B2-3 50, S51 B2-4 50, S51 B2-4/1 50, S51 C 50 Comfort, S51 E 50, S51 EII 50, S51 N 50, S51/1B 50, S51/1C 50 Comfort, S51/1C1 50 Comfort a S51/1E 50.

Rozdíl mezi stahovákem magneta a běžným nářadím

Rotor magneta může na kuželu držet velmi pevně, i když je upevňovací prvek již odstraněn. Použití vhodného stahováku vytváří řízený tlak v ose hřídele a omezuje riziko poškození rotoru nebo zapalování.

Nevhodné páčení šroubovákem může poškodit hrany rotoru, kabeláž nebo okolní součásti. Nesprávný závit může poškodit závit v rotoru a znemožnit další bezpečnou demontáž.

Technické a katalogové údaje

Jak ověřit správnost nástroje před použitím

• Porovnejte model motocyklu s uvedeným seznamem kompatibility.
• Ověřte, zda rotor používá vnější pravý závit M27x1,25.
• Zkontrolujte, zda závit stahováku není poškozený nebo znečištěný.
• Ověřte, že středový šroub dosedá proti konci klikového hřídele.
• Stahovák našroubujte nejprve ručně, bez použití nářadí.
• Při odporu při našroubování ověřte typ a rozměr závitu.

Stahovák zapalování Simson M27x1,25 je určen především pro demontáž rotoru magneta u modelů S50, S51, S53, S70, S83, SR50, SR80 a KR51, přičemž konkrétní použití je vždy nutné ověřit podle typu zapalování a motoru.
