Pravé řazení Shimano je určeno k ovládání zadního přehazovače a vybírá se především podle počtu rychlostí zadního pohonu. V nabídce jsou varianty pro 10, 11 i 12 rychlostí, přičemž pravá řadicí páčka se montuje na pravou stranu řídítek.
Při výběru je nutné sladit počet rychlostí, typ řazení a kompatibilitu s ostatními komponenty pohonu. Pravé řazení Shimano Deore SL-M6000-IR je určeno pro 10rychlostní systémy, Shimano Deore SL-M5100-R pro 11rychlostní pohony a Shimano SLX SL-M7100-R pro 12rychlostní zadní pohon.
Jak vybrat pravé řazení Shimano
Pravá řadicí páčka ovládá zadní přehazovač, a proto musí odpovídat počtu pastorků na kazetě. V nabídce se objevují pravé varianty 10s, 11s a 12s, stejně jako kombinace označené například jako 2x8, 2x9, 2x11 nebo 2/3x11.
Uvedený počet rychlostí se vztahuje k zadní části pohonu, zatímco označení 2x nebo 3x vyjadřuje počet převodníků vpředu a počet pastorků vzadu. Pravé řazení proto vybírejte podle zadního počtu rychlostí a levé řazení podle počtu předních převodníků.
| Pravé řazení | Určení |
|---|---|
| Pravé 10s | 10rychlostní zadní pohon |
| Pravé 11s | 11rychlostní zadní pohon |
| Pravé 12s | 12rychlostní zadní pohon |

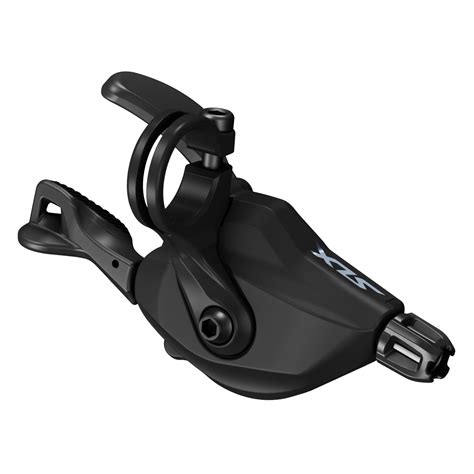

Shimano SLX SL-M7100-R pro 12 rychlostí
SHIMANO SLX SL-M7100-R Pravá řadící páčka nové řady komponentů SHIMANO SLX 12-speed SHIMANO řadící páčka SLX SL-M7100 pravá 12rychl s objímkou bez ukazatele - určená pro 12-ti stupňový zadní pohon - vhodné pro trail, enduro, xc.
Rapidfire Plus s oboustrannou přepínací páčkou (obousměrné uvolnění) byla převzata z předchozí verze M7000. Řadič M7100 se však díky revidovanému interiéru rychleji řadí rychlým uvolňováním.
Řadicí lanko je uvolněno okamžitě po stisknutí páky, což umožňuje jezdci reagovat ještě rychleji na měnící se podmínky na trati. Řadicí páka Shimano SLX SL-M7100 12-rychlostní Rapidfire Plus má lehký, ergonomický a kompaktní design.
S 20% rychlejší přístupovou pákou a 35% menší silou. 2-WAY RELEASE - což znamená uvolnění řazení tahem ukazováčku nebo zatlačením palce.
- Tělo hlavní páky: hliník lakovaný
- Tělo páky: Hliník, GFRP
- hmotnost : 120 gr
Balení obsahuje :
- 12-ti stupňová pravá řadící páčka RAPIDFIRE PLUS
- řadící lanko Shimano 2050mm
Řazení SLX SL-M7100-R je vhodné pro jezdce, kteří potřebují 12rychlostní pravou páčku pro trail, enduro nebo cross-country. Objímka umožňuje upevnění řazení přímo na řídítka a provedení bez ukazatele ponechává kokpit vizuálně jednodušší.
Shimano Deore SL-M6000-IR pro 10 rychlostí
Řazení Shimano SL-M6000-IR Deore Pravé 10sp je speciálně navrženo pro horská kola s 10rychlostními systémy. Typ řazení: Rapidfire Plus, umožňuje rychlé a přesné řazení.
Umístění: Pravá strana řídítek, určeno pro ovládání zadního přehazovače. Funkce: 2-Way Release: Umožňuje uvolnění páčky dvěma způsoby, buď stiskem palcem, nebo tahem ukazováčkem.
Optical Gear Display: Zobrazuje aktuální zařazený převodový stupeň pro snadnou kontrolu. Kompatibilita: Kompatibilní s ostatními komponenty Shimano Deore a 10rychlostními systémy.
Design: Ergonomický tvar: Zajišťuje pohodlné používání a snadné dosažení páček při jízdě. Integrovaný kabel: Pro čistý vzhled a snížení rizika poškození kabelu.
Materiál: Vysoce kvalitní materiály pro dlouhou životnost a odolnost proti opotřebení. Instalace: Snadná montáž na řídítka, součástí balení jsou potřebné komponenty pro instalaci.
Výhody: Plynulé řazení: Přispívá k hladkému a efektivnímu řazení během jízdy.
Model SL-M6000-IR je tedy pravé 10rychlostní řazení s Rapidfire Plus, optickým ukazatelem zařazeného převodu a funkcí 2-Way Release. Je určené pro ovládání zadního přehazovače na horských kolech.

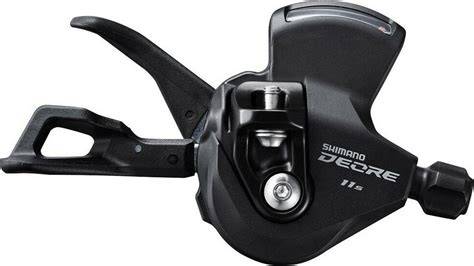

Shimano Deore SL-M5100-R pro 11 rychlostí
řazení SHIMANO Deore SL-M5100-R 11 speed pravé s objímkou a ukazatelem, v krabičce
- řada komponentů SHIMANO Deore 11 speed- určená pro 11-ti stupňový zadní pohon
- sada Deore - výkonná sada převzatá z řad Deore XT a SLX.
- RAPIDFIRE PLUS 1x11 stupňů- typ uchycení na objímku O 22,2 mm
- rychlejší přístup k páčce a lehký chod
- přeřazení až o tři stupně jedním zdvihem na hlavní páčce
- s optickým ukazatelem zažazeného převodového stupně (OGD)
OPTISLICK - lanko s tenkým povlakem zvyšují účinnost přenosu a zajišťují mimořádnou odolnost proti korozi.- trvale stabilní vlastnosti řazení- ergonomický tvar páčky
Sada obsahuje:
- řadicí páčka SLM5100
- lanko OPTISLICK O1,2x2050 mm
- bowden OTSP41S 1800 mm
- koncovka bowdenu - 1 kus
- koncovka lanka Al
- těsnění bowdenu
Pravé řazení SL-M5100-R je určené pro 11rychlostní zadní pohon a montuje se na objímku O 22,2 mm. Optický ukazatel zařazeného převodového stupně pomáhá kontrolovat aktuální převod a hlavní páčka umožňuje přeřazení až o tři stupně jedním zdvihem.
Rapidfire Plus a funkce 2-Way Release
Rapidfire Plus označuje typ páčkového řazení, který umožňuje rychlé ovládání zadního přehazovače. U uvedených modelů je důraz kladen na lehký chod, ergonomický tvar páčky a snadný přístup během jízdy.
Funkce 2-Way Release umožňuje uvolnění páčky dvěma způsoby, buď stiskem palcem, nebo tahem ukazováčkem. Jezdec si tak může zvolit způsob ovládání podle polohy ruky, terénu a okamžité jízdní situace.
U modelu SL-M7100 se řadicí lanko uvolní okamžitě po stisknutí páky, což umožňuje rychleji reagovat na měnící se podmínky na trati. U modelu SL-M5100 je uvedena také možnost přeřazení až o tři stupně jedním zdvihem na hlavní páčce.
Objímka, ukazatel a kabeláž
Řazení Shimano SLX SL-M7100-R je pravá 12rychlostní páčka s objímkou bez ukazatele. Shimano Deore SL-M5100-R je pravé 11rychlostní řazení s objímkou a ukazatelem.
Shimano SL-M6000-IR používá Optical Gear Display, který zobrazuje aktuální zařazený převodový stupeň pro snadnou kontrolu. Optický ukazatel je praktický zejména při jízdě, kdy jezdec potřebuje rychle ověřit zařazený převod bez pohledu na kazetu.
Integrovaný kabel přispívá k čistému vzhledu a snižuje riziko poškození kabelu. U modelu SL-M5100 je v sadě lanko OPTISLICK, bowden OTSP41S 1800 mm, koncovka bowdenu, hliníková koncovka lanka a těsnění bowdenu.
Kompatibilita pravého řazení
Kompatibilita: Kompatibilní s ostatními komponenty Shimano Deore a 10rychlostními systémy. Model SL-M5100-R je určený pro řadu komponentů SHIMANO Deore 11 speed a pro 11-ti stupňový zadní pohon.
Model SL-M7100-R je určený pro 12-ti stupňový zadní pohon. Počet rychlostí pravé páčky proto musí odpovídat počtu pastorků, se kterými pracuje zadní přehazovač.
Označení levé a pravé strany nelze zaměňovat. Pravá páčka ovládá zadní přehazovač, zatímco kombinace „Levé 2s Pravé 12s“ nebo „Levých 2s Pravé 10s“ označuje sadu levého a pravého řazení pro konkrétní kombinaci převodů.
Co bývá součástí balení
U modelu Shimano SLX SL-M7100-R balení obsahuje 12-ti stupňovou pravou řadící páčku RAPIDFIRE PLUS a řadící lanko Shimano 2050mm. U modelu Shimano Deore SL-M5100-R sada obsahuje řadicí páčku SLM5100, lanko OPTISLICK O1,2x2050 mm, bowden OTSP41S 1800 mm, koncovku bowdenu, hliníkovou koncovku lanka a těsnění bowdenu.
U modelu Shimano SL-M6000-IR jsou podle popisu součástí balení potřebné komponenty pro instalaci. Před montáží je vhodné ověřit, zda vybrané provedení obsahuje také lanko, bowden a koncovky.
Rozdíly mezi pravými řazeními Shimano
| Model | Počet rychlostí | Hlavní vlastnosti |
|---|---|---|
| Shimano SLX SL-M7100-R | 12 | Rapidfire Plus, 2-Way Release, objímka, bez ukazatele |
| Shimano Deore SL-M6000-IR | 10 | Rapidfire Plus, 2-Way Release, Optical Gear Display |
| Shimano Deore SL-M5100-R | 11 | Rapidfire Plus, objímka O 22,2 mm, OGD, přeřazení až o tři stupně |
Pro 10rychlostní systém odpovídá Shimano Deore SL-M6000-IR, pro 11rychlostní systém Shimano Deore SL-M5100-R a pro 12rychlostní systém Shimano SLX SL-M7100-R. Jednotlivé modely se kromě počtu rychlostí liší také ukazatelem převodu, způsobem uchycení, rozsahem dodávaného příslušenství a konstrukcí páčky.
Pravé řazení Tektro
V předloženém přehledu jsou podrobně popsána pravá řazení Shimano pro 10, 11 a 12 rychlostí. Samostatné technické údaje pro pravé řazení Tektro v uvedeném materiálu nejsou uvedeny.
Při výběru pravého řazení Tektro je proto nutné ověřit konkrétní počet rychlostí, kompatibilitu se zadním přehazovačem a typ ovládání. Tyto údaje nelze nahradit pouze označením pravé řazení, protože různé systémy se mohou lišit konstrukcí i převodovým poměrem.
Montáž a kontrola před výměnou
Řazení se montuje na pravou stranu řídítek a je určeno pro ovládání zadního přehazovače. Před výměnou zkontrolujte počet pastorků, způsob uchycení, přítomnost ukazatele převodu a stav lanka i bowdenu.
U provedení s objímkou je nutné ověřit průměr řídítek v místě uchycení. Shimano Deore SL-M5100-R používá typ uchycení na objímku O 22,2 mm.
Po montáži je třeba ověřit plynulé přeřazení přes celý rozsah kazety. Pokud je součástí řazení optický ukazatel, měl by jeho údaj odpovídat skutečně zařazenému převodu.
Část 1 Pravá řadicí páka Shimano LX 7 rychlostí M050 M060: Repase, servis, generální oprava, demontáž
Výběr podle jízdního použití
Pro 12rychlostní horská kola určená pro trail, enduro nebo xc je uvedeno řazení Shimano SLX SL-M7100-R. Nabízí lehký, ergonomický a kompaktní design, rychlé uvolnění lanka a oboustranné uvolnění páčky.
Pro 11rychlostní pohon je vhodné Shimano Deore SL-M5100-R s objímkou, optickým ukazatelem a možností přeřazení až o tři stupně jedním zdvihem na hlavní páčce. Pro 10rychlostní horské kolo je určeno Shimano SL-M6000-IR s Rapidfire Plus, funkcí 2-Way Release a Optical Gear Display.
