Schéma spojkového pedálu: součásti, ovládání a nejčastější závady

Schéma spojkového pedálu se liší podle toho, zda je spojka ovládána lankem, nebo hydraulicky. U mechanického systému vede od pedálu spojkové lanko v bowdenu k páce na převodovce, zatímco u hydraulického systému pedál působí na píst hlavního spojkového válce, který vytváří tlak v hydraulickém vedení.

Samotný spojkový pedál je pouze ovládací prvek celého mechanismu. Na jeho pohyb navazují další součásti: tlačná tyč, hlavní spojkový válec nebo lanko, hydraulické vedení či bowden, pracovní válec nebo vypínací páka, vypínací ložisko, přítlačný talíř, spojková lamela a setrvačník.

Z čeho se spojkový pedál a spojka skládají

Spojka je mechanické zařízení, které umožňuje dočasné přerušení přenosu výkonu mezi motorem a převodovkou. Díky tomu můžete hladce měnit převodové stupně nebo zastavit vozidlo, aniž by došlo ke zhasnutí motoru.

Spojka se skládá z těchto hlavních částí: spojkový pedál - ovládací prvek, kterým řidič auta s manuální převodovkou aktivuje spojku, spojkový kotouč (spojková lamela) - hlavní součást, která přenáší výkon (je umístěný mezi setrvačníkem motoru a vstupním hřídelem převodovky), přítlačný talíř - zajišťuje přitlačení spojkové lamely k setrvačníku motoru, setrvačník - pevný disk spojený s motorem, vypínací ložisko - umožňuje oddělit lamelu od setrvačníku.

Jak funguje spojkový pedál

Při sešlápnutí spojkového pedálu dojde k oddělení spojkového kotouče od setrvačníku, což přeruší přenos výkonu z motoru na kola. Tím získáte prostor k zařazení jiného rychlostního stupně nebo zastavení vozidla.

Při uvolnění pedálu se spojkový kotouč/lamela opět přitiskne na setrvačník, čímž přenos výkonu obnovíte. Spojka je klíčovou součástí manuální převodovky, která umožňuje plynulé přepínání mezi převodovými stupni a přenos výkonu motoru na kola.

Spojka u auta je klíčovou součástí pohonného systému auta, která zajišťuje plynulý přenos síly mezi motorem a převodovkou. Přestože je často považovaná za samozřejmost, její funkce, správné používání a údržba jsou důležité pro dlouhou životnost vozidla.

Schéma mechanického ovládání lankem

U mechanického ovládání je spojkový pedál spojen se spojkovým lankem. Lanko je vedeno v bowdenu, který je uchycen mezi karoserií a převodovkou, aby se pohyb lanka přenášel na vypínací páku.

Na spojkovém pedálu je takový umělý ozubený půlkruh, do kterého se lanko zachytí. Druhou část lanka prostrčíš dolů k převodovce a provlečeš opěrným bodem, který zachytí bovden, a lanko se natáhne na páku hned vedle, která by měla být pod prachovkou.

Vytáhne se zbytek starého lanka s bovdenem. Nový se dává z motorového prostoru auta, provleče se dírou hned u spojkového pedálu. Druhou část lanka prostrčíš dolů k převodovce a provlečeš opěrným bodem, který zachytí bovden.

Typické součásti lankového systému

• spojkový pedál s upevňovacím čepem a místem pro zachycení lanka;
• samostavný mechanismus nebo ozubený půlkruh na pedálu;
• spojkové lanko s vnitřním ocelovým drátem;
• bowden, který vede a chrání lanko;
• opěrný bod bowdenu na karoserii nebo převodovce;
• vypínací páka na převodovce;
• prachovka na konci lanka nebo u vypínací páky.

Pokud se spojkový pedál náhle úplně uvolní, může být příčinou přetržené lanko nebo uvolnění jeho konce z pedálu či z vypínací páky. U jednoho případu bylo lanko asi 5 cm za pedálem utržené a prachovka na druhém konci lanka byla poškozená, takže se také vyměnila.

Přetržené lanko nemusí být na první pohled viditelné v celém vedení. Je nutné zkontrolovat především místo za pedálem, uchycení na pedálu, průchod bowdenu karoserií, opěrný bod u převodovky a uchycení na vypínací páce.

Výměna spojkového lanka

Nové lanko se vede z motorového prostoru a provleče se otvorem u spojkového pedálu. Na pedálu se zachytí do příslušného mechanismu a druhý konec se vede dolů k převodovce.

Výměna se obvykle provádí ve dvou lidech. Jeden bude ležet pod autem a natáhne uvolněné lanko, ale až co ten druhý uvolní ten umělý ozubený půlkruh na spojce a spojkový pedál vyjede až nahoru.

Je nutné sledovat, kudy původní lanko vede, aby nové lanko nebylo zalomené, příliš napnuté nebo vedené v blízkosti pohyblivých a horkých částí. Po montáži je potřeba ověřit chod pedálu a správné vypínání spojky.

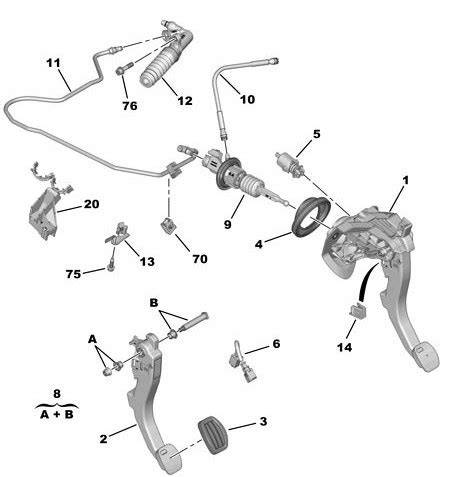

Schéma hydraulického ovládání

U hydraulické spojky je spojkový pedál spojen s hlavním spojkovým válcem. Po sešlápnutí pedálu tlačná tyč posune píst v hlavním válci a tlak hydraulické kapaliny se vedením přenese k pracovnímu válci nebo k centrálnímu vypínacímu ložisku.

Měkký pedál zase může znamenat únik hydraulické kapaliny v případě hydraulické spojky, nebo opotřebení spojkového lanka. U hydraulických spojek zkontrolujte hladinu hydraulické kapaliny. Nízká hladina může být příčinou problémů.

Pro hydraulické ovládání jsou důležité hlavní spojkový válec, zásobní nádržka, hydraulické vedení, odvzdušňovací ventil, pracovní válec a vypínací mechanismus. U některých systémů je pracovní válec umístěn uvnitř skříně převodovky jako centrální vypínací ložisko.

Hlavní spojkový válec

Hlavní spojkový válec převádí pohyb spojkového pedálu na tlak kapaliny. Pokud pedál nemá správnou vůli, může píst zůstat příliš hluboko ve válci nebo se nemusí vracet do výchozí polohy.

Pokud se spojkový pedál zdá být příliš tuhý, nebo naopak příliš měkký a neklade téměř žádný odpor, může jít o indikátor problému. Tuhý pedál může naznačovat, že spojka potřebuje větší tlak pro zapojení, což může být způsobeno opotřebením nebo vadou spojkového mechanismu.

Pracovní válec a centrální vypínací ložisko

Centrální vypínací mechanismus, zkráceně označovaný CSC (z angl. Concentric Slave Cylinder), podléhá stejně jako spojka a setrvačník přirozenému opotřebení, a proto je nutné jej vyměňovat při každé výměně spojky.

Problémy s odvzdušněním vznikají převážně u centrálních vypínacích systémů s odvzdušněním v hydraulickém vedení. Hydraulický systém s centrálním vypínacím ložiskem nelze pomocí přístroje na odvzdušňování brzd kompletně odvzdušnit.

Nastavení výšky a vůle spojkového pedálu

U některých hydraulických systémů lze nastavit výšku pedálu a délku tlačné tyče. Zbytek hydraulického systému by se měl ladit sám, to není jako lankové ovládání.

Výška pedálu ve volné pozici by měla být 187 až 197mm od koberce k vršku nášlapné gumy pedálu. Seřizuje se po povolení dorazového šroubu s pojistnou maticí na kostře čepu pedálu točením tlačné tyče hlavního spojkového válce, která má na sobě údajně závit a je zajištěna taktéž pojistnou maticí.

K uchycení čepu pedálu se dostaneš po sundání deklu pod volantem a jedné ventilační hadice. Když pedál vytočíš touhle tyčkou do kýžené polohy, tyčku zajistíš maticí a dorazovej šroub přitáhneš tak, aby mezi ním a dorezem na pedálu byla vůle 0,5 až 1mm.

Vůle je důležitá, jinak by se buďto klepal pedál spojky nebo by spojka byla stále přišlápnutá. Ve finále si změříš chod pedálu - od klidové polohy do plně sešlápnuté by to mělo bejt minimálně 162mm.

Jak poznat závadu na spojkovém pedálu

Když se spojka začne opotřebovávat nebo selhávat, může to výrazně ovlivnit funkčnost a bezpečnost vozidla. Včasné odhalení závady na spojce je proto zásadní pro prevenci vážnějších problémů.

Úplně uvolněný pedál

Pedál, který náhle spadne k podlaze nebo se pohybuje bez odporu, může upozorňovat na přetržené spojkové lanko, uvolněné uchycení lanka, poruchu hlavního spojkového válce, únik kapaliny nebo vzduch v hydraulickém systému.

U lankového ovládání je vhodné nejdříve ověřit, zda se při sešlápnutí pedálu pohybuje lanko a vypínací páka na převodovce. Pokud se pedál pohybuje, ale páka nereaguje, může být problém v lanku, jeho koncovce nebo v uchycení bowdenu.

Tuhý pedál

Tuhý pedál může naznačovat, že spojka potřebuje větší tlak pro zapojení, což může být způsobeno opotřebením nebo vadou spojkového mechanismu. Tento problém může signalizovat také poškození vypínacího mechanismu.

Příčinou může být poškozené lanko, zalomený bowden, zatuhlá vypínací páka, vadné vypínací ložisko nebo problém s přítlačným talířem.

Měkký pedál

Měkký pedál, který neklade téměř žádný odpor, může znamenat únik hydraulické kapaliny v případě hydraulické spojky, opotřebení spojkového lanka nebo vzduch v hydraulickém okruhu.

Pokud je v systému vzduch, pedál může být houbovitý a spojka nemusí úplně vypínat. Pokud hladina kapaliny klesá, je nutné hledat místo úniku a současně dodržet specifikaci kapaliny předepsanou výrobcem vozidla.

Pedál zabírá příliš nahoře

Jestliže spojka zabírá těsně před puštěním pedálu, nemusí být příčinou pouze špatné nastavení. Čím je lamela více sjetá, tím se centrální pružina více uvolňuje a přes ložisko zamačkává pístek hlouběji do válečku, čímž se automaticky vymezuje krok pedálu.

Když je ale lamela, přítlačný talíř nebo setrvačník opotřebovaný příliš, pístek může dosednout úplně na dno válce a vůli už nemůže vymezit. Tím, jak se lamela dál sjíždí, začne postupně klouzat.

Pokud už nemá pístek kam hlouběji do válečku zalézt, je jediná možnost zkrátit tyčku. Moc místa tam ale stejně nenaženete, páka se opře o okénko korpusu neboli o prachovku.

Pedál zabírá příliš dole

Spojka, která zabírá téměř u podlahy, může souviset se vzduchem v hydraulickém systému, nízkou hladinou kapaliny, únikem kapaliny nebo nesprávným nastavením. U hydraulického systému může být nutné provést odvzdušnění.

Samotné odvzdušnění však nevyřeší mechanicky opotřebovanou lamelu, vadný přítlačný talíř, poškozené ložisko nebo problém s pedálem a jeho tlačnou tyčí.

Odvzdušnění hydraulické spojky

Hydraulický systém s centrálním vypínacím ložiskem odvzdušnit „manuálně“. Při volbě hydraulické kapaliny je bezpodmínečně nutné dodržet specifikace výrobce vozidla.

Při použití nesprávné hydraulické kapaliny budou v systému poškozena těsnění. U systémů kombinovaných se systémem brzd mohou vznikat poruchy brzdové soustavy.

Během manuálního odvzdušňování nesmí být připojeno a zapnuto zařízení na odvzdušňování brzd. Při sešlápnutí spojkového pedálu současně s připojeným zařízením na odvzdušňování brzd může dojít k „přetlačení“ centrálního vypínacího ložiska.

„Přetlačené“ centrální vypínací ložisko je dále nefunkční a musí být vyměněno.

Manuální cyklus odvzdušnění

1. Sešlápněte spojkový pedál.
2. Otevřete odvzdušňovací ventil.
3. Spojkový pedál držte stále sešlápnutý - nepouštět.
4. Uzavřete odvzdušňovací ventil.
5. Pomalu uvolněte spojkový pedál.

Cyklus odvzdušnění je nutné 20-25krát opakovat, aby bylo zaručeno úplné odvzdušnění. Mezi cykly je nutné doplňovat stav kapaliny v zásobní nádržce.

Stav kapaliny v nádržce se při odvzdušňování nesmí dostat pod značku minimální hladiny. Hydraulické oleje se nesmí dostat do země.

Oleje je nutné ekologicky likvidovat na příslušných místech určených ke sběru speciálního odpadu. Je nutné dbát na regionální předpisy a zákony týkající se nakládání s použitými oleji.

Nejčastější závady spojky související s pedálem

Jedním z nejčastějších příznaků závady je skluz spojky. Tento problém nastává, když se spojka dostatečně nespojí s motorem, což způsobuje, že motor pracuje na vyšších otáčkách, ale vozidlo nezrychluje úměrně tomu.

To je patrné zejména při jízdě do kopce nebo při akceleraci. Skluz může být způsoben opotřebením spojkového kotouče, unavenými pružinami nebo nedostatečným tlakem na přítlačném talíři.

Dalším příznakem problému může být neobvyklý hluk při sešlápnutí spojkového pedálu. Může se jednat o skřípání, kvílení nebo vrzání.

Tyto zvuky často signalizují problém s ložiskem spojky, případně s jinými mechanickými součástmi. Pokud se takové zvuky objevují, je důležité co nejdříve navštívit autoservis.

Pocítíte-li při rozjezdu vibrace nebo cukání, může to být známka opotřebeného spojkového kotouče nebo nesprávného vyrovnání spojky. Vibrace jsou často způsobeny nerovnoměrným opotřebením povrchu spojky nebo kontaminací olejem, což brání hladkému spojení mezi kotoučem a přítlačným talířem.

Pokud je obtížné zařadit některé nebo všechny převodové stupně, zvláště pokud musíte při zařazování použít větší sílu, může být příčinou vadná spojka. Tento problém se často objevuje v souvislosti se špatným nastavením spojky nebo opotřebením jejích součástí.

Diagnostika spojkového pedálu

Pokud zaznamenáte některý z výše uvedených příznaků, je důležité provést důkladnou diagnostiku. Některé problémy můžete identifikovat sami, ale pro přesnou diagnostiku je vhodné navštívit odborníka.

• zkontrolujte, zda se pedál vrací do horní polohy;
• ověřte, zda má pedál správnou vůli a výšku;
• u lankového systému zkontrolujte lanko, bowden, opěrné body a koncovky;
• u hydraulického systému zkontrolujte hladinu kapaliny a případné úniky;
• poslechněte si zvuky při sešlápnutí a uvolnění pedálu;
• ověřte, zda se vypínací páka nebo pracovní válec při pohybu pedálu skutečně pohybují;
• zkontrolujte, zda spojka prokluzuje při akceleraci nebo při jízdě do kopce;
• při obtížném řazení ověřte, zda spojka úplně vypíná.

V závislosti na příčině problému může být nutné provést opravu nebo výměnu určitých součástí spojky, jako je spojkový kotouč, přítlačný talíř, ložisko nebo spojkové lanko.

Údržba a správné používání spojky

Životnost spojky se zpravidla pohybuje mezi 100 000 až 200 000 km, ale záleží na stylu jízdy, typu vozidla a kvalitě součástek. Existuje mnoho nešvarů, kterými si ničíte auto.

• Nezůstávejte s nohou na pedálu: Při stání na semaforech vždy zařaďte neutrál.
• Plynulý rozjezd: Nerozjíždějte se s příliš vysokými otáčkami.
• Nepoužívejte spojku jako brzdu: Při stání v kopci používejte ruční brzdu, nikoli „prokluzování“ spojky.
• Přesné řazení: Nepřeřazujte bez úplného sešlápnutí spojky, abyste předešli poškození kotouče nebo převodovky.

Na semaforech nestůjte na spojkovém pedálu, ale vždy zařaďte neutrál. V opačném případě se vaše spojka opotřebuje rychleji.

Nevázaný styl jízdy „brzda-spojka-plyn“ opotřebení spojky značně urychlí. Držení spojky pod zátěží vede k jejímu zbytečnému opotřebení.

Kdy je nutná výměna spojky

Výměna spojky je nutná, pokud je spojkový kotouč opotřebovaný nebo dojde k jinému vážnému poškození. Typickým signálem je prokluzování nebo zápach spáleniny.

Zápach spáleniny může znamenat nadměrné tření, obvykle kvůli nesprávnému používání spojky. Ignorování problému může vést k dalšímu poškození, například převodovky.

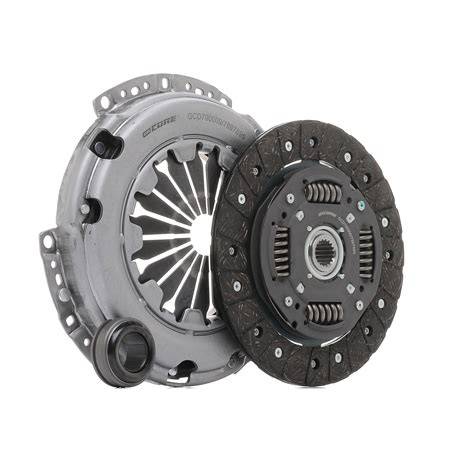

Výměna celé spojkové sady obvykle zahrnuje lamelu, přítlačný talíř a ložisko. U hydraulických systémů s centrálním vypínacím ložiskem je nutné při výměně spojky zohlednit také stav tohoto mechanismu.
