Řazení Shimano Alivio 3x9 je určeno pro horská MTB kola a představuje spolehlivé řešení pro klasický pohon se třemi převodníky a devítikolečkem. Nabízí hladký chod, jednoduchou údržbu, dobrou dostupnost náhradních dílů a dostatečný rozsah převodů pro rekreační i sportovní jízdu.
Nejčastěji se setkáte s řadicími páčkami Shimano Alivio SL-M3100 nebo staršími SL-M4000. Obě varianty používají systém Rapidfire Plus, optický indikátor zařazeného převodu a provedení s objímkou; model SL-M3100 navíc umožňuje odřazování dvěma způsoby.
Co znamená označení Shimano Alivio 3x9
Označení 3x9 znamená tři převodníky vpředu a devět pastorků na zadní kazetě. Celkem tedy vzniká až 27 kombinací převodů, přičemž některé kombinace se mohou překrývat a nejsou určeny pro běžné používání kvůli výraznému křížení řetězu.
Řazení Shimano Alivio 3x9 patří mezi rozšířené systémy pro horská kola, trekingová kola a starší sportovní bicykly. Nabízí vysokou odolnost, nízké náklady na údržbu a dostatečný rozsah převodů pro rekreační ježdění, XC i lehčí trail.
- 3 označuje počet převodníků vpředu.
- 9 označuje počet pastorků na zadní kazetě.
- Rapidfire Plus označuje konstrukci řadicích páček s ovládáním palcem.
- Optical Gear Display je optický ukazatel aktuálně zařazeného převodu.
- 2-Way Release umožňuje odřazování dvěma způsoby.

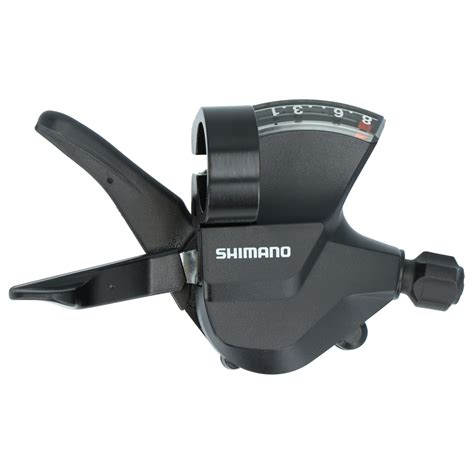

Shimano Alivio SL-M3100 3x9
Řazení Shimano ALIVIO SL-M3100 3x9 s objímkou je určeno pro horská MTB kola. Počet rychlostí: 3, 9. Ukazatel: ano. Řadicí jednotka: Rapidfire plus. Tvar páčky: ergonomický. Objímka: ano. Řazení: možnost odřazení ve dvou směrech (2-way release).
Řadící páčky SHIMANO Alivio rapidfire plus 3x9 rychlostí mají provedení s objímkou a dva způsoby odřazení. OPTICAL GEAR DISPLAY zařazených převodů na pravých páčkách pro měnič převodů poskytuje přehled o aktuálním zařazení.
- Počet rychlostí: 3
- Počet zadních pastorků: 9
- Ukazatel převodů: ano
- Řadicí jednotka: Rapidfire Plus
- Tvar páčky: ergonomický
- Objímka: ano
- Odřazování: 2-Way Release
- Součástí jsou lanka řazení O1,2 x 1800 a 2050 mm.
Řadicí páčka Shimano Alivio SL-M3100-R nabízí citlivé a rychlé řazení až o 3 stupně jedním pohybem, což zajišťuje efektivní výkon při jízdě na horských kolech. S integrovaným optickým zobrazením převodů poskytuje přehled o aktuálním zařazení.
Jak funguje 2-Way Release
Dva způsoby odřazování umožňují možnost odřazovat stiskem odřazovací páčky palcem i ukazováčkem. Tato konstrukce poskytuje větší volnost při ovládání a umožňuje přizpůsobit řazení poloze ruky na řídítkách.
Rapidfire Plus umožňuje jezdci řadit dolů až o 3 stupně najednou. Praktické je to zejména při rychlé změně tempa, před stoupáním nebo při nájezdu do technického úseku.
Ergonomie a ovládání
Ergonomický tvar páky usnadňuje ovládání během jízdy a hladký a snadný chod řazení snižuje potřebnou sílu prstů. Samostatné řadicí páčky jsou umístěné pod řídítky a nejsou spojeny s brzdovými pákami.
Optický indikátor zařazených převodů pomáhá rychle zjistit polohu řetězu bez nutnosti sledovat kazetu nebo převodník. To je praktické při jízdě v proměnlivém terénu i při opakovaném řazení během stoupání.
Kompatibilita systému Shimano Alivio 3x9
U devítirychlostních systémů Shimano se používá poměr tahu lanka 2:1, který je dlouhodobě stabilní a spolehlivý. Řazení je plynulé, předvídatelné a snadno servisovatelné.
Řazení Shimano Alivio 3x9 je určeno pro kombinaci levé páčky ovládající přední měnič a pravé páčky ovládající zadní měnič. Zadní měnič musí odpovídat devítirychlostnímu systému Shimano, zatímco přední měnič musí být vhodný pro tři převodníky a správnou šířku řetězu.
| Systém | Páčka | Přehazovačka | Kazeta | Kompatibilita |
|---|---|---|---|---|
| Shimano 9sp | Acera / Alivio / Deore | RD-M310 / M360 / M4000 / M592 | HG 9sp | Plná Shimano-Shimano |
| SRAM 9sp (1:1) | X3 / X4 / X5 / X7 / X9 | SRAM 1:1 9sp přehazovačky | PG 950 / PG 970 | Plná SRAM-SRAM |
| MicroSHIFT 9sp | Mezzo / R9 | MicroSHIFT 9sp / Shimano kompat. | HG 9sp | Kompatibilní se Shimano 9sp |
| Shimano ↔ SRAM | NE | NE | ANO (kazety) | Shifter-přehazovačka ≠, ale kazety/řetězy kompatibilní |
Kompatibilita se zadní přehazovačkou
Pro správnou funkci musí řadicí páčka a zadní přehazovačka používat stejný systém ovládání. Shimano 9sp páčky jsou kompatibilní se zadními přehazovačkami Shimano určenými pro devítirychlostní pohon, například Acera, Alivio nebo Deore.
Shimano a SRAM používají u devítirychlostních systémů odlišný poměr tahu lanka. SRAM u 9sp systémů využívá technologii 1:1 actuation, která se výrazně liší od Shimano a znamená nekompatibilitu mezi shiftery a přehazovačkami obou značek.
Komponenty Shimano Alivio 3x9 proto není vhodné kombinovat se zadní přehazovačkou SRAM 1:1, pokud není použitý systém určený přímo pro danou kombinaci. Kazety a řetězy mohou být mezi některými systémy kompatibilní, samotná řadicí páčka a přehazovačka však musí mít odpovídající ovládací poměr.
Kompatibilita s předním měničem
Levá páčka Shimano Alivio 3x9 je určena pro ovládání předního měniče u trojpřevodníku. Při výběru předního měniče je nutné zohlednit počet převodníků, typ uchycení, průměr objímky nebo montážní standard a vhodnou řetězovou linku.
Samotný počet rychlostí na zadní kazetě přední měnič neurčuje, ale páčka, přední měnič, převodníky a řetěz musí společně odpovídat třípřevodníkovému pohonu. Nesprávně zvolený přední měnič může způsobovat pomalé přeřazování, padání řetězu nebo drhnutí řetězu o vodítko.
Shimano Alivio SL-M4000 3x9
Kompletní MTB řazení SHIMANO Alivio SL-M4000 je vhodné pro sportovní jezdce, kompatibilní s 9-ti kolečkem a 3-převodníkem. Jedná se o samostatné řadící páčky bez brzdových pák umístěné pod řidítky.
SHIMANO řadící páčky ALIVIO SL-M4000 pravá+levá 3x9 rychlostí používají systém RAPIDFIRE-PLUS, umožňují jezdci řadit dolů až o 3 stupně najednou a mají přehledný indikátor zařazených převodů.
- Samostatné pravé a levé řadicí páčky.
- Kompatibilita s devítikolečkem a třípřevodníkem.
- RAPIDFIRE-PLUS.
- Možnost odřazování dvěma způsoby.
- Odřazování stiskem odřazovací páčky palcem i ukazováčkem.
- Ergonomický tvar páky.
- Přehledný indikátor zařazených převodů.
Rozdíl mezi Alivio SL-M3100 a SL-M4000
Obě řady jsou určeny pro pohon 3x9 a používají konstrukci Rapidfire Plus s objímkou a ukazatelem převodů. Shimano Alivio SL-M3100 představuje novější provedení, zatímco SL-M4000 patří ke starší generaci stejné devítirychlostní koncepce.
Pro běžné použití je důležitější ověřit kompatibilitu se zadní přehazovačkou, předním měničem, počtem převodů a stavem lanek a bowdenů než vybírat pouze podle označení generace.
Výhody řazení Shimano Alivio 3x9
- Odolnost: robustní konstrukce komponent je vhodná pro horská kola a hrubší podmínky.
- Jednoduchý servis: systém je snadno seřiditelný a méně citlivý než moderní užší řetězy.
- Nízké náklady: řetězy, kazety i přehazovačky jsou dostupné.
- Všestrannost: systém funguje na hardtailech, trekových kolech i starších MTB.
- Široká dostupnost: náhradní díly a kompatibilní komponenty jsou běžně dostupné.
- Rozsah převodů: konfigurace 3x9 nabízí vhodné převody pro roviny, stoupání i rychlejší jízdu.
Devítirychlostní MTB řazení nabízí spolehlivé a plynulé přehazování s jednoduchou údržbou a dobrou kompatibilitou. Je ideální volbou pro horská kola s klasickým pohonem a rekreační i sportovní použití.
Údržba řazení Shimano Alivio 3x9
Pravidelné čištění řetězu a kazety pomáhá udržet plynulý chod celého pohonu. Nečistoty mohou zvyšovat odpor řazení, urychlovat opotřebení řetězu a zhoršovat přesnost zadní i přední přehazovačky.
Je nutné kontrolovat napnutí lanka a přesnost dorazů. Pokud páčka pracuje správně, ale řetěz nepřechází přesně mezi pastorky, bývá příčinou vytahané lanko, znečištěný nebo poškozený bowden, nesprávné napětí lanka nebo ohnutá patka přehazovačky.
Pravidelná výměna řetězu prodlužuje životnost kazety. Při výrazně opotřebeném řetězu může docházet k přeskakování na pastorkách, zejména při záběru do kopce nebo při použití nejčastěji využívaných převodů.
Seřízení řazení 3x9
Před seřízením je vhodné ověřit, že je zadní měnič správně upevněný, patka není ohnutá a lanko se v bowdenu pohybuje bez výrazného odporu. Přesné řazení nelze spolehlivě nastavit na komponentu, který je mechanicky poškozený nebo silně opotřebovaný.
- Zkontrolujte stav řetězu, kazety, lanek a bowdenů.
- Ověřte správnou polohu zadního a předního měniče.
- Nastavte krajní dorazy zadního měniče.
- Seřiďte napětí řadicího lanka.
- Vyzkoušejte řazení přes celou kazetu.
- Zkontrolujte přeřazování mezi třemi předními převodníky.
- Ověřte, že řetěz při běžných kombinacích nedrhne o vodítko předního měniče.
Při správném nastavení musí řetěz přecházet mezi pastorky bez zbytečného hluku, prodlevy a přeskakování. Řazení má být plynulé při lehkém i silnějším šlapání, přičemž prudké řazení pod maximálním zatížením může zhoršit funkci každého mechanického systému.
Možnosti konfigurace devítirychlostního pohonu
Devítirychlostní systém lze podle použitého rámu a komponentů sestavit jako 1×9, 2×9 nebo 3×9. Shimano Alivio SL-M3100 a SL-M4000 uvedené v tomto článku jsou určeny pro konfiguraci 3x9.
Konfigurace 3x9 poskytuje širší výběr převodů a hodí se pro kola, u nichž je důležitý velký rozsah mezi lehkým převodem do stoupání a těžším převodem pro rychlejší jízdu. Současně obsahuje více komponentů a vyžaduje přední měnič i levou řadicí páčku.
Srovnání s dalšími devítirychlostními systémy
Shimano Acera a Alivio
Acera/Alivio jsou ideální pro rekreační MTB a trekking. Shimano používá u 9sp systémů poměr tahu lanka 2:1, který je dlouhodobě stabilní a spolehlivý.
Shimano Deore
Deore 9sp je velmi oblíbený standard vyšší rekreační třídy. V rámci správně zvolené generace může být vhodnou volbou pro náhradu zadní přehazovačky v devítirychlostním systému Shimano.
Starší Shimano SLX a XT
SLX / XT starší generace nabízejí lehké a přesné řazení pro sportovní jízdu. Při kombinování starších a novějších komponentů je však nutné ověřit konkrétní kompatibilitu, nikoli se řídit pouze názvem řady.
SRAM 9rychlostní řazení
SRAM X3/X4 představují ekonomické a odolné řazení, zatímco X5/X7 nabízejí více přesnosti a lepší ergonomii. X9 je sportovní úroveň s kvalitní stabilizací.
SRAM u 9sp systémů využívá technologii 1:1 actuation. Ta se výrazně liší od systému Shimano, takže řadicí páčky Shimano Alivio není vhodné bez dalšího kombinovat se zadními přehazovačkami SRAM 1:1.
MicroSHIFT 9rychlostní řazení
MicroSHIFT je populární alternativa kompatibilní se Shimano 9sp, protože poměr tahu lanka je stejný. Nabízí výborný poměr ceny a výkonu.
Jak vybrat náhradní řazení Shimano Alivio 3x9
- Ověřte, že potřebujete skutečně konfiguraci 3x9.
- Zkontrolujte, zda kupujete pravou páčku pro zadní měnič a levou páčku pro přední měnič.
- Ověřte kompatibilitu zadní přehazovačky se systémem Shimano 9sp.
- Zkontrolujte, zda má páčka objímku, pokud ji vyžaduje vaše montáž.
- Rozhodněte se, zda potřebujete samostatné páčky, nebo kombinované brzdové páky s řazením.
- Ověřte, zda jsou součástí balení řadicí lanka.
- Při výměně posuďte také stav bowdenů, řetězu, kazety a patky přehazovačky.
Pro zachování původního pohonu je nejjednodušší použít pravou a levou páčku Shimano Alivio určenou pro 3x9 a zadní měnič Shimano kompatibilní s devítirychlostním systémem. Pokud se mění pouze páčka, není nutné automaticky měnit všechny ostatní komponenty, jestliže jsou mechanicky v pořádku a jejich systém ovládání odpovídá.
Jak na to: Seřízení přehazovačky Shimano
Nejčastější chyby při výběru
Častou chybou je zaměnit počet převodů za počet všech možných kombinací. Označení 3x9 neznamená devět převodů celkem, ale devět zadních pastorků a tři přední převodníky.
Další chybou je kombinace Shimano řadicí páčky se SRAM přehazovačkou bez ověření poměru tahu lanka. Shimano 9sp používá poměr tahu lanka 2:1, zatímco SRAM u devítirychlostních systémů využívá technologii 1:1 actuation.
Problém může vzniknout také při použití nové páčky se starými nebo poškozenými bowdeny. Znečištěný, zalomený či zkorodovaný bowden může způsobit nepřesné řazení i tehdy, když je řadicí páčka a přehazovačka správně kompatibilní.
