Přístrojová deska skútru Yuki: funkce, poruchy a výběr náhradního dílu

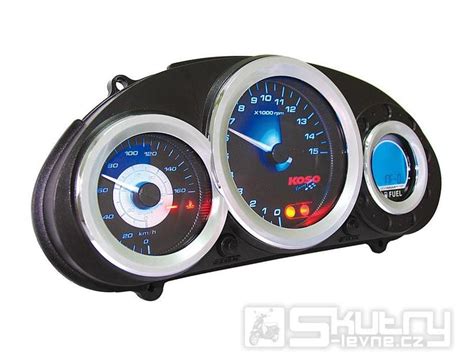

Přístrojová deska skútru Yuki zobrazuje údaje potřebné pro bezpečnou jízdu, zejména rychlost, ujetou vzdálenost, stav paliva, otáčky motoru a kontrolní symboly osvětlení a směrových světel. U konkrétního modelu se může lišit podle roku výroby, typu motoru a výbavy skútru.

U modelu Yuki 125i Via LCD displej zobrazuje všechny potřebné údaje, včetně rychlosti, ujeté vzdálenosti, stavu paliva, otáček motoru. Přístrojový panel je vybaven LED ikonami, které zobrazují zapnutí potkávacích světel, dálkových a směrových světel apod.

Co přístrojová deska skútru Yuki zobrazuje

Přístrojová deska sdružuje několik informačních a kontrolních funkcí do jediného panelu umístěného před řidičem. Díky tomu má jezdec během jízdy přehled o rychlosti, provozních údajích motoru, palivu a zapnutých elektrických funkcích.

• rychlost skútru;
• ujetou vzdálenost;
• stav paliva;
• otáčky motoru;
• zapnutí potkávacích světel;
• zapnutí dálkových světel;
• aktivaci směrových světel.

U některých provedení může přístrojová deska obsahovat také digitální ukazatel zařazené rychlosti. Přístrojová deska obsahuje digitální ukazatel zařazené rychlosti, ukazatel paliva i otáčkoměru.

Rozdíly mezi přístrojovými deskami Yuki

Ne všechny skútry Yuki používají stejný typ přístrojové desky. Starší modely mohou mít jednodušší analogový nebo kombinovaný přístrojový panel, zatímco novější modely používají LCD či plnobarevný TFT displej.

Konkrétní provedení je proto nutné vybírat podle modelu, roku výroby a zapojení elektrické soustavy. Označení Yuki samo o sobě nemusí stačit, protože podobné skútry se v minulosti prodávaly také pod jinými značkami.

Stejné provedení se prodávalo i pod jinými značkami jako třeba Motorro, yuki, Kentoya, Keeway apod. Skútr Yuki 125i Via je vybavený DÁLKOVÝM STARTEM MOTORU A ALARMEM.

LCD displej modelu Yuki 125i Via

Yuki 125i Via používá LCD displej, který sdružuje hlavní jízdní a provozní údaje. Přístrojový panel je doplněn LED ikonami pro kontrolu osvětlení a směrových světel.

LCD displej zobrazuje všechny potřebné údaje, včetně rychlosti, ujeté vzdálenosti, stavu paliva, otáček motoru. Přístrojový panel je vybaven LED ikonami, které zobrazují zapnutí potkávacích světel, dálkových a směrových světel apod.

Velký TFT displej modelu Yuki 125i YMAX

Novější Yuki 125i YMAX používá výrazně pokročilejší přístrojový panel. Skútr Yuki 125i YMAX je praktický a moderní pomocník se spoustou úložných prostor.

Nový 7palcový plnobarevný TFT displej, který se ovládá spínačem na řidítkách, je podsvícený a umožňuje lepší viditelnost za všech podmínek. Díky technologii Bluetooth si můžete propojit smartphone se svým skútrem a být tak neustále online.

Chytrý kokpit je do nejmenšího detailu přizpůsoben potřebám řidiče. Maximum úložného místa, nosič, LED světlomety, podsvícení přepínačů, TFT displej, DVR Camera.

Model Yuki 125i YMAX je vybavený také systémem Start-Stop, alarmem Yuki, komfortním bezdrátovým klíčkem, mohutným nosičem pro kufr a přední jízdní HD kamerou.

Funkce spojené s displejem a ovládáním

Systém Start-Stop automaticky vypne motor skútru při zastavení (například na semaforech) a znovu jej nastartuje po lehkém pootočení plynové rukojeti, čímž snižuje spotřebu paliva a emise CO2.

Systém Start-Stop se aktivuje automaticky po zahřátí motoru na provozní teplotu. Systém lze přepínačem na pravé straně řidítek trvale deaktivovat.

Bezdrátový klíč - krátkým stisknutím tlačítka se symbolem klíče se skútr odemkne, následně lze otočit spínač napájení do polohy zapalování nebo odemknout sedlo, zamknout řidítka.

V případě vybití baterie v klíčku lze vyjmout z plastového obalu klasický kovový klíč.

Přístrojová deska a elektrická soustava

Přístrojový panel je součástí elektrické soustavy skútru a jeho správná funkce závisí na napájení, kostře, spínací skříňce, pojistkách, konektorech a kabeláži. Porucha nemusí být přímo v samotném panelu.

U modelu Yuki Matrix 50 2T byl popsán problém, při kterém po vypnutí motoru a otočení klíčku nešla přístrojová deska, skútr nestartoval a do okruhu nešla elektřina. V uvedeném případě byla spínací skříňka, cívka a relé považována za funkční.

Pokud přístrojová deska po otočení klíčku zůstane zcela zhasnutá, je vhodné nejprve ověřit základní napájení a teprve poté řešit výměnu celého přístrojového panelu.

Nejčastější příznaky závady

• přístrojová deska se po otočení klíčku nerozsvítí;
• displej svítí, ale nezobrazuje některé údaje;
• nefunguje ukazatel paliva;
• nepočítá se ujetá vzdálenost;
• nefunguje ukazatel rychlosti nebo otáčkoměr;
• nesvítí kontrolky potkávacích, dálkových nebo směrových světel;
• displej bliká nebo údaje náhodně mizí;
• konektor nebo kabeláž je poškozená;
• přístrojová deska se rozsvítí pouze někdy.

Jak postupovat při diagnostice

Než se objedná náhradní přístrojová deska, je nutné ověřit, zda je problém skutečně v panelu. U úplně nefunkčního displeje může být příčinou vybitá baterie, přerušená pojistka, špatná kostra, vadná spínací skříňka nebo uvolněný konektor.

1. Ověřte stav baterie a hlavního napájení.
2. Zkontrolujte hlavní pojistku a další pojistky elektrické soustavy.
3. Prověřte funkci spínací skříňky.
4. Zkontrolujte konektor přístrojové desky.
5. Prohlédněte kabeláž, zda není přerušená, prodřená nebo zoxidovaná.
6. Ověřte kostřicí vodiče a jejich upevnění.
7. Porovnejte funkci jednotlivých kontrolek a měřicích obvodů.
8. Teprve poté zvažte výměnu celého přístrojového panelu.

Pokud funguje část kontrolek, ale nefunguje pouze jeden údaj, může být závada v příslušném snímači nebo v jeho vedení. Nefunkční ukazatel paliva například nemusí znamenat poruchu displeje, protože problém může být v plováku, kabelu nebo konektoru.

Vliv snímačů na údaje na displeji

Přístrojová deska pouze zobrazuje signály, které získává z jednotlivých snímačů. Správný údaj proto závisí nejen na samotném panelu, ale také na snímači rychlosti, plováku palivoměru, otáčkoměru a spínačích světel.

U některých skútrů může být ukazatel rychlosti propojen s mechanickým nebo elektronickým snímačem. Pokud je poškozený kabel k tachometru, údaj rychlosti a ujeté vzdálenosti nemusí fungovat, i když je přístrojová deska v pořádku.

Mezi náhradními díly YUKI se uvádí také kabel přístrojů. Prodám nové náhradní díly na yuki 125 Enduro II které mi zbyly: Rozeta zadní 428/56, cena 900 Kč Brzdové pakny sada, cena 300 Kč Kabel přístrojů, cena 50 Kč Vzduchový filtr vložka, cena 50 Kč.

Výměna přístrojové desky

Při výměně je důležité porovnat tvar panelu, upevňovací body, konektor, počet vodičů, napájecí napětí a způsob přenosu údajů. Přístrojová deska z podobně vypadajícího skútru nemusí být elektricky kompatibilní.

U starších modelů Yuki může být vhodnější použít originální použitý díl z rozebraného skútru než univerzální panel bez ověřeného zapojení. Z rozebrané motorky r.v. 2001 a 2006 prodám tyto díly: plastová schránka na helmu, spínací skříňka s klíčkem 400,-, řidítka, hefty, př.plechové kolo 3,50x12" 300,-, kotouč brzdy 150,-,zadní tlumič-pružina, nádrž plast 6,7l 350,-, plovák 200,- + jiné.

U modelů Yuki Matrix 50 2T, Yuki Speedy, Yuki Rally, Yuki Hawk, Yuki Fairy nebo Yuki 50Q-2 je nutné ověřit přesnou variantu před objednáním dílu. Označení modelu, objem motoru a rok výroby se mohou lišit, stejně jako konektory a provedení přístrojové desky.

Použité přístrojové desky a díly z rozebraných skútrů

Náhradní přístrojová deska se může objevit v nabídce dílů z nepojízdného nebo rozebraného skútru. U takového dílu je důležité zjistit, zda byl panel před demontáží funkční, zda není prasklý displej a zda jsou součástí také držáky nebo konektor.

Yuki 125 - [8.9. 2026] Prodam yuki 125,vadny motor,vyrazeno z evidence.Na nahradni dily.Novy karbec. Díly Yuki fairy 125 - [8.9. 2026] Prodám veškeré díly z tohoto skútr Motor funkční Prodej po dílech.

Yuki New Speedy 50ccm bez TP - [3.9. 2026] Prodám skútr na náhradní díly , momentálně nepojízdný ,buď karbec,nebo seřídit ventily,najeto 4500 km, více info po tel. Yuki rally - [20.8. 2026] dobry den prodam veskere dily na yuki rally mam toho vice.

U některých starších modelů lze hledat kompatibilní díly také mezi příbuznými čínskými skútry. Díly pasuji i na skútry jako Kentoya, Huatian, yuki a podobné skútry Čína.

Kontrola kompatibility před nákupem

Před výběrem přístrojové desky si připravte přesné označení skútru a porovnejte ho s nabízeným dílem. Pomůže také fotografie původního panelu, konektoru, zadní strany a upevňovacích otvorů.

• značka a přesný model skútru;
• objem motoru;
• rok výroby;
• typ motoru;
• počet a tvar konektorů;
• počet vodičů;
• rozměry přístrojového panelu;
• způsob upevnění;
• zobrazené údaje a kontrolky;
• stav původního kabelu přístrojů.

U skútru s analogovým budíkem nelze bez dalšího použít TFT nebo LCD panel z novějšího modelu. Stejně tak nemusí být možné zaměnit panel mezi 50cm³ a 125cm³ verzí, i když mají podobnou kapotáž.

Novější modely Yuki s digitálním přístrojovým panelem

Digitální přístrojové panely se objevují také u dalších novějších modelů Yuki. Moderní technologie zahrnují velký TFT displej, konektivitu, systém start-stop, atraktivní design a LED světlomety.

Yuki 125i R9 je vybaven vzduchem chlazeným čtyřtaktem a velkým TFT displejem. Yuki 125i YMAX nabízí bohatou výbavu, RoadCam kameru vpředu, velké sedlo a úložný prostor.

U modelů Yuki 125i SM a Yuki 125i SE přístrojová deska obsahuje digitální ukazatel zařazené rychlosti, ukazatel paliva i otáčkoměru.

Tyto motocykly však nejsou stejné jako klasické skútry s automatickou převodovkou. Při výběru náhradní přístrojové desky proto nestačí řídit se pouze značkou Yuki nebo objemem motoru.

Bezpečnost při jízdě s nefunkční přístrojovou deskou

Jízda s nefunkčním ukazatelem rychlosti, paliva nebo kontrolkami může zhoršit kontrolu nad stavem skútru. Zvláštní pozornost je nutná tehdy, pokud současně nefunguje osvětlení, směrová světla nebo jiné části elektrické soustavy.

Pokud přístrojová deska nefunguje společně se startováním nebo se po otočení klíčku neaktivuje žádná elektrická funkce, je vhodné skútr nejprve diagnostikovat a neomezit se pouze na výměnu displeje. U závady v napájecím okruhu by nový panel nemusel problém vyřešit.

Správně opravená přístrojová deska musí po zapnutí zapalování zobrazovat příslušné údaje a kontrolky, reagovat na změnu rychlosti, otáček a stavu paliva a pracovat bez výpadků. Po montáži je nutné ověřit také funkci světel, směrovek, startování a dalších obvodů, které s panelem souvisejí.
