Přípravek na zjištění horní úvrati motoru Renault slouží k přesnému určení polohy pístu ve válci při nastavování a kontrole motoru. Uvedený přípravek má objednací kód GV VSE1903, zatímco přípravek ASTA A-TP93 je určen k namontování místo zapalovací svíčky v benzinových motorech se závitem M14 x 1,25 mm.
Adaptér se upevní jedním koncem do otvoru místo zapalovací svíčky a na jeho druhý konec se upevní úchylkoměr, který indikuje přesnou polohu horní úvrati pístu ve válci. Úchylkoměr není součástí balení a je nutné jej zakoupit samostatně.
K čemu přípravek slouží
Profesionální přípravek je určen pro přesné zjištění horní úvrati pístu ve válci benzínových motorů. Adaptér se závitem M14x1,25 mm umožňuje montáž úchylkoměru místo zapalovací svíčky pro exaktní nastavení a diagnostiku motoru.
Přesné nalezení horní úvrati je důležité při nastavování zapalování, kontrole polohy pístu a při servisních pracích, u nichž je nutné spolehlivě určit okamžik, kdy se píst nachází v nejvyšší poloze. Použitelné s většinou standardních úchylkoměrů.
Kompatibilita se závitem zapalovací svíčky
Rozhodujícím parametrem je závit M14 x 1,25 mm. Přípravek se našroubuje místo zapalovací svíčky do hlavy válce benzinového - zážehového motoru.
Kompatibilní je s vozidly Alfa Romeo, Fiat, Lancia a dalšími značkami s odpovídajícím závitem. Pro použití v motoru Renault je proto nutné ověřit, zda otvor pro zapalovací svíčku skutečně používá závit M14 x 1,25 mm.
| Parametr | Hodnota |
|---|---|
| Typ motoru | benzínové - zážehové motory |
| Způsob montáže | místo zapalovací svíčky |
| Závit adaptéru | M14 x 1,25 mm |
| Měřicí prvek | úchylkoměr |
| Úchylkoměr v balení | není součástí balení |
| Hmotnost | 0.3 kg |
Princip použití
Adaptér se upevní jedním koncem do otvoru místo zapalovací svíčky a na jeho druhý konec se upevní úchylkoměr. Při pomalém otáčení motorem úchylkoměr sleduje pohyb pístu a umožní určit jeho nejvyšší polohu.
V horní úvrati se píst nachází v nejvyšší poloze ve válci. Přesné a spolehlivé měření pomáhá omezit nepřesnosti, které mohou vzniknout při orientaci pouze podle značek nebo přibližné polohy klikového hřídele.
Provedení a vlastnosti
- Závit M14 x 1,25 mm.
- Použitelné s většinou standardních úchylkoměrů.
- Snadná montáž a demontáž.
- Přesné a spolehlivé měření.
- Kvalitní provedení značky ASTA.
- Úchylkoměr není součástí balení.
Přípravek je konstruován jako adaptér s držákem pro úchylkoměr. Díky montáži do otvoru zapalovací svíčky lze měřit polohu pístu přímo ve válci bez nutnosti použít samostatné měřicí zařízení pro každý typ motoru.
Úchylkoměr jako součást měřicí sestavy
Pro měření je nutné použít vhodný úchylkoměr, který není součástí balení. Mezi uvedené úchylkoměry patří model M57661 s rozsahem 0-10mm a přesností 0,01mm.
Pro kontrolní a měřicí práce v dílenském i laboratorním prostředí je určen úchylkoměr M57661. K dispozici jsou také varianty s rozsahem 0-10mm, přesností 0,01mm a magnetickým stojanem s přítl. silou až 60kg, případně s magnetickým stativem.
| Měřicí vybavení | Údaj |
|---|---|
| Úchylkoměr M57661 | rozsah 0-10mm, přesnost 0,01mm |
| Další uvedené provedení | 0-10mm, přesnost 0,01mm, magnetický stativ |
| Další uvedené provedení | rozsah měření 0-10 mm, přesnost měření 0,01 mm, magnetický stativ |
Uvedené značky a motorizace
Přípravek je určen pro širokou škálu benzínových motorů, především pro značky Alfa Romeo, Fiat, Lancia a další značky s odpovídajícím závitem zapalovacích svíček.
Alfa Romeo
Alfa Romeo: 1.4, 1.6, 1.8, 2.0 16v Twin Spark, 2.0 JTS.
Fiat
Fiat: 1.6, 1.8 16v, 2.0 20v, 2.4 20v.
Lancia a další značky
Lancia a další značky s odpovídajícím závitem zapalovacích svíček.
Uvedené seznamy se vztahují k motorům s odpovídajícím závitem a konstrukčním řešením. Samotné označení značky Renault proto nenahrazuje kontrolu rozměru závitu a vhodnosti přípravku pro konkrétní motor.
Kódy motorů a OEM čísla
Uvedené kódy motorů jsou: 161.02, 324.01, 342.01, 343.01, 175a3.000, 182a1.000, 182a2.000, 182a4.000, 182a6.000, 182b6.000, 932a.000, AGX, ANJ, BLF, LFW, RFU, RFW, RGX.
Uvedená OEM čísla jsou: 1.825.013.000, 1.860.895.000, T10170.
| Identifikace | Údaje |
|---|---|
| Objednací kód přípravku Renault | GV VSE1903 |
| Označení přípravku ASTA | A-TP93 |
| OEM čísla | 1.825.013.000, 1.860.895.000, T10170 |
| EAN | 5901832956990 |
Přípravek ASTA A-TP93

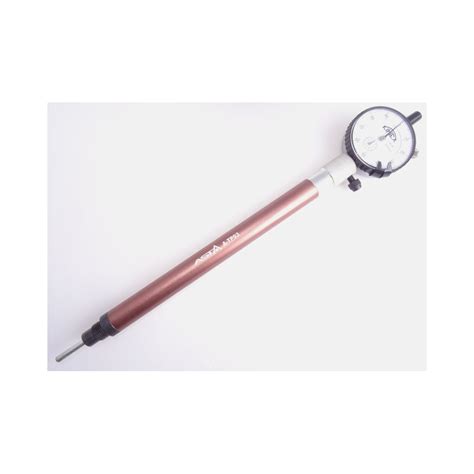

Přípravek pro zjištění horní úvrati pístu ve válci motoru s držákem pro úchylkoměr - ASTA A-TP93 je určen k namontování místo zapalovací svíčky (závit M14 x 1.25 mm) v benzinových - zážehových motorech.
Adaptér se upevní jedním koncem do otvoru místo zapalovací svíčky a na jeho druhý konec se upevní úchylkoměr, který indikuje přesnou polohu horní úvrati pístu ve válci. Použitelné s většinou úchylkoměrů (není součástí balení).
Kontrola vhodnosti pro motor Renault
- Ověřte, že jde o benzínový - zážehový motor.
- Zkontrolujte závit otvoru pro zapalovací svíčku.
- Porovnejte jej s rozměrem M14 x 1,25 mm.
- Ověřte, zda lze na přípravek bezpečně upevnit použitý úchylkoměr.
- Před měřením zkontrolujte správné usazení adaptéru v otvoru zapalovací svíčky.
Pro motor Renault je vhodnost přípravku podmíněna odpovídajícím závitem a možností správného upevnění úchylkoměru. Pokud motor používá jiný závit zapalovací svíčky, tento adaptér není určen pro dané provedení bez odpovídajícího adaptéru.
Další přípravek pro zjištění horní úvrati
Mezi podobné produkty patří přípravek na zjištění horní úvrati, držák na úchylkoměr, pro benzinové - zážehové motory, rozměr závitu M14x1,25 - QUATROS QS10603-1.
Uveden je také přesný měřicí přístroj pro zjištění horní úvrati pístu, který umožňuje nastavit přesné zapalování a je vhodný pro většinu hlav válců se závitem zapalovací svíčky adaptér 10, 12 a 14 mm.
Technické údaje v přehledu
| Údaj | Hodnota |
|---|---|
| Určení | zjištění horní úvrati pístu ve válci |
| Konstrukce | adaptér s držákem pro úchylkoměr |
| Montáž | místo zapalovací svíčky |
| Závit | M14x1,25 mm |
| Typ motoru | benzínový - zážehový |
| Měřicí zařízení | standardní úchylkoměr |
| Příslušenství v balení | úchylkoměr není součástí balení |
| Výrobce přípravku | ASTA |
Dílenský servis: Nastavení horní úvrati pomocí indikátoru
Bezpečnost a přesnost měření
Před montáží přípravku je nutné ověřit shodu závitu, aby nedošlo k poškození závitu v hlavě válce nebo adaptéru. Přípravek musí být namontován bez násilí a úchylkoměr musí být upevněn tak, aby při pohybu pístu nedošlo k jeho vychýlení.
Přesné a spolehlivé měření závisí nejen na adaptéru, ale také na správném upevnění úchylkoměru a na plynulém otáčení motorem. Pro konkrétní motor Renault je proto rozhodující ověřit závit M14 x 1,25 mm, konstrukci otvoru zapalovací svíčky a kompatibilitu použitého úchylkoměru.
