Přepínač světel KTM EXC: funkce, kompatibilita a výběr náhrady

Přepínač světel KTM EXC je sdružený ovladač na řídítkách, který může současně obsluhovat světla, houkačku a vypnutí motoru. Pro starší motocykly KTM EXC se používá zejména provedení s originálním číslem 50311070000, zatímco novější modely mají odlišné varianty přepínačů.

Při výběru je rozhodující konkrétní model, rok výroby, typ konektoru, počet vodičů a uspořádání funkcí. Přepínač označovaný jako kompatibilní nemusí být vhodný pro všechny ročníky, protože konektor nemusí odpovídat každému typu a roku výroby.

K čemu přepínač světel KTM EXC slouží

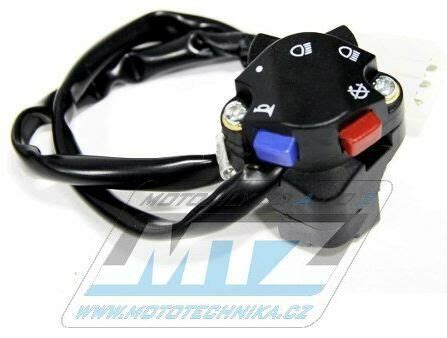

Přepínač sdružený světel + houkačka + chcípák kombinuje ovládání několika elektrických funkcí do jednoho tělesa na řídítkách. Originální provedení má plně kompatibilní připojení, přesný vzhled i identické funkce.

• světla se 3 polohami,
• houkačka,
• vypnutí motoru.

Přepínač je vyroben z odolného flexibilního plastu. Kabeláž má 7 kabelů v barvách zelený, žlutý, modrý, červený, hnědý, bílý a bílo-černý a její délka je 42 cm.

Originální čísla a označení náhrad

Pro starší modely KTM, Husaberg a Husqvarna se uvádí originální číslo 50311070000. Jako alternativní náhrada originálního dílu jsou uvedeny také kódy KTM 50311070100, Husqvarna 50311070000, Husqvarna 50311070100, Husaberg 50311070000 a Gas-Gas 50311070100.

U některých náhrad se objevují také kódy výrobce 395-03173, 468-00002 a 2106-0353. Jednotlivé nabídky mohou používat vlastní skladové nebo produktové označení, například 2H251836 nebo 468-00004HOR.

Kompatibilita s KTM EXC a EXC-F

Jedna z hlavních variant je určena pro motocykly KTM Enduro od roku 1998 do roku 2015. Uváděné modelové řady zahrnují KTM 125 EXC, KTM 200 EXC, KTM 250 EXC, KTM 300 EXC, KTM 380 EXC, KTM 250 EXC-F, KTM 350 EXC-F, KTM 400 EXC, KTM 450 EXC, KTM 500 EXC, KTM 520 EXC, KTM 525 EXC a KTM 530 EXC.

Kompatibilita se týká také vybraných modelů KTM Freeride, Rally Factory, Super Competition, SMC, EGS, SXC a Supermoto. V seznamu jsou KTM 250 Freeride, KTM 350 Freeride, KTM 450 Rally Factory, KTM 660 Rally Factory, KTM 690 Rally Factory, KTM 620 Super Competition, KTM 400 Super Competition, KTM 660 SMC, KTM 125 EGS, KTM 200 EGS, KTM 300 EGS, KTM 380 EGS, KTM 540 SXC, KTM 620 Supermoto a KTM 625 Supermoto.

Konkrétní starší modely KTM EXC

• KTM 125 EXC, ročníky 1998 až 2007,
• KTM 200 EXC, ročníky 1998 až 2007,
• KTM 250 EXC, ročníky 1998 až 2007,
• KTM 300 EXC, ročníky 1998 až 2007,
• KTM 380 EXC, ročníky 1998 až 2003,
• KTM 250 EXC-Racing, ročníky 2001 až 2006,
• KTM 400 EXC-Racing, ročníky 2000 až 2007,
• KTM 450 EXC-Racing, ročníky 2003 až 2007,
• KTM 520 EXC, ročníky 2000 až 2002,
• KTM 525 EXC-Racing, ročníky 2003 až 2007.

Kompatibilita s Husaberg

Stejný typ sdruženého přepínače se uvádí také pro motocykly Husaberg TE a FE. Seznam zahrnuje modely Husaberg TE125, TE250, TE300, FE250, FE350, FE390, FE450, FE501, FE550 a FE570.

Kompatibilita s Husqvarna

U značky Husqvarna se přepínač uvádí pro řady TE a FE. Zahrnuty jsou Husqvarna TE125, TE250, TE300, FE250, FE350, FE450 a FE501.

U některých seznamů kompatibility jsou uvedeny modely Husqvarna TE125, TE250 a TE300 z let 2014 až 2017 a modely FE250, FE350, FE450 a FE501 z let 2014 až 2018. Jiná varianta náhrady je popsaná pro Husqvarna TE a FE 125 až 501 z let 2014 až 2022.

V seznamu se objevují také Husqvarna TX125 a TX300 z let 2017 až 2018 a Husqvarna TE250i a TE300i z let 2018 až 2019.

Kompatibilita s Gas-Gas

Alternativní přepínač je uváděn také pro motocykly Gas-Gas EC250, EC300, ECF250, ECF350, ECF450 a TXT Racing. Jedna varianta je popsaná pro Gas-Gas EC a ECF 250 až 450 z let 2021 až 2022.

U novějších modelů jsou uvedeny Gas Gas EC 250, EC 250F, EC 300, EC 350F, EC 450F a EC 500 z let 2021 až 2023.

Novější přepínače KTM, Husqvarna a Gas Gas

Pro novější motocykly je uveden kombinovaný spínač OEM KTM 2024-2027, Husqvarna, Gas Gas s originálním číslem A49011070000. Tento díl se liší od starší varianty označované číslem 50311070000.

Samostatná nabídka přepínače světel KTM EXC, Husqvarna TE 2023-24 uvádí KTM EXC 125, 200, 250 a 300 TPI z let 2015 až 2020, KTM EXC-F 250, 350, 450 a 500 z let 2015 až 2020, KTM Freeride 250 a Husqvarna TE300 TBI.

Pro motocykly KTM EXC a Husqvarna z let 2015 až 2023 se uvádí také kombinovaný spínač zapalování, světel, signalizace i blinkrů na řídítka. Tato varianta má v seznamu KTM EXC 125, EXC 150, EXC 250 a EXC 300, KTM EXC-F 250, EXC-F 350, EXC-F 450 a EXC-F 500, Husqvarna TE 125, TE 150, TE 250, TE 300, FE 250, FE 350, FE 450 a FE 501 a Gas Gas EC 250, EC 250F, EC 300, EC 350F a EC 450F.

Jak ověřit správnou kompatibilitu

Přepínač je určen jako alternativní náhrada originálního dílu pro daný model a rok výroby. Kontrola vhodnosti použití se provádí podle fotografie, zapojení a konektoru.

1. Ověřte značku, model a rok výroby motocyklu.
2. Porovnejte originální číslo dílu s označením náhrady.
3. Zkontrolujte počet vodičů a jejich barvy.
4. Porovnejte tvar a provedení konektoru.
5. Prověřte rozmístění funkcí světel, houkačky a vypínače motoru.
6. Porovnejte vzhled tělesa a způsob upevnění na řídítkách.

Konektor nemusí být vhodný pro všechny typy a ročníky výroby. Proto samotný název KTM EXC nebo shoda modelového označení nemusí pro správný výběr stačit.

Technické údaje starší varianty

Rozdíl mezi originálním provedením a alternativní náhradou

Originální provedení je popsané jako plně kompatibilní připojení, přesný vzhled i identické funkce. Alternativní náhrada je určena pro konkrétní model a rok výroby, ale její kompatibilita se musí ověřit podle konektoru, fotografie a elektrického zapojení.

U některých nabídek se používá označení replika přepínače pro motocykly KTM EXC a EXC-F 125-500 1998-2015, Husqvarna TE a FE 125-501 2014-2022 a GAS GAS EC a ECF 250-450 2021-2022.

Co zkontrolovat před montáží

Před demontáží původního dílu je vhodné zaznamenat jeho polohu na řídítkách a pořídit fotografii konektoru i vedení kabeláže. Při montáži je nutné vést kabeláž tak, aby neomezovala otáčení řídítek a nebyla namáhaná při propružení přední části motocyklu.

Po instalaci se kontroluje každá funkce samostatně: všechny polohy světel, houkačka a vypnutí motoru. Pokud některá funkce nepracuje správně, je nutné znovu ověřit konektor, zapojení vodičů a shodu přepínače s konkrétním rokem výroby.

Nejčastější důvody nesprávného výběru

• shodné označení KTM EXC, ale rozdílný rok výroby,
• odlišné provedení konektoru,
• záměna staršího čísla 50311070000 za novější číslo A49011070000,
• odlišný počet nebo barevné označení vodičů,
• záměna přepínače světel za přepínač map,
• nedostatečné ověření modelové řady EXC, EXC-F, TE nebo FE.

Přepínač map, přepínač zapalování a kombinovaný přepínač světel nejsou automaticky stejné díly. Pro správnou náhradu je rozhodující skutečné elektrické zapojení a funkce původního ovladače.

Servisní a provozní kontrola

Při běžné kontrole se sleduje pevné uchycení přepínače, stav plastového tělesa, neporušenost kabeláže a čistota konektoru. Zvláštní pozornost je třeba věnovat místům, kde se kabeláž ohýbá u řídítek nebo vstupuje do konektoru.

Přepínač světel KTM EXC má být po namontování ovladatelný bez nadměrné síly a jednotlivé polohy musí být zřetelně rozlišitelné. Elektrické funkce se ověřují s motocyklem v bezpečném stojícím stavu.
