Přední světlo na elektrokolo Bosch s mini USB je vhodné vybírat podle způsobu napájení, kompatibility s pohonným systémem a typu připojení. U světel určených pro elektrokola Bosch se v dostupných údajích objevuje napájecí kabel s konektorem do motoru Bosch na Smart System, zatímco samotné světlo může vyžadovat stejnosměrné napětí v rozsahu 5 až 16 V.
Světlo musí být připojeno ke správnému napájecímu zdroji a nesmí být napájeno střídavým proudem, například z dynama. Připojení k napájecímu zdroji s napětím nad povoleným limitem může způsobit poškození světla.
Co je důležité u světla Bosch s mini USB
Při výběru předního světla pro elektrokolo Bosch je rozhodující především kompatibilita s konkrétním systémem Bosch, správné napájecí napětí a odpovídající konektor. U světla určeného pouze pro Bosch Smart System nelze automaticky předpokládat kompatibilitu se staršími generacemi pohonných jednotek.
Napájecí kabel s konektorem do motoru bosch na smart system je součástí světla. Objímka na řidítka 31,8/35 je součástí.
| Parametr | Hodnota |
|---|---|
| Světelný výkon | 70 luxů |
| Optická technologie | MTi |
| Zdroj světla | 1x LED |
| Vstupní napětí | 5 ~ 16V DC |
| Spotřeba energie | 4W |
| Délka kabelu | 1400 mm |
| Průměr kabelu | o 4 mm |
| Ochrana | IP56 |
| Provozní teplota | -25 ~ +70 °C |
| Hmotnost | 66g |
| Rozměry | 43,5 x 49 mm |
Napájení a připojení
Toto přední světlo lze napájet POUZE 6V (5V ~ 16V) stejnosměrným proudem (Nikdy nenapájejte přes zdroj střídavého proudu - např. dynamo).
Připojení k napájecím zdrojům nad limit napětí může způsobit poškození světla. Pouze pro Bosch smart system.
Údaj o mini USB je proto potřeba posuzovat společně s informací o napájení a konektoru. Mini USB může označovat konstrukci nebo typ připojení konkrétního světla, ale kabel s konektorem do motoru Bosch na Smart System je samostatný prvek, který musí odpovídat danému elektrokolu.
Technické parametry předního světla
Světelný výkon 70 luxů zajišťuje základní osvětlení prostoru před jízdním kolem a optická technologie MTi pomáhá směrovat světlo. Zdrojem světla je jedna LED a spotřeba energie činí 4W.
Vstupní napětí (DC) 5 ~ 16V umožňuje použití v uvedeném rozsahu, přičemž jako konkrétní napájecí hodnota je uvedeno 6V. Rozsah však nepředstavuje povolení k připojení ke zdroji s vyšším než uvedeným napětím.
Průměr kabelu o 4 mm a délka kabelu 1400 mm poskytují prostor pro vedení kabelu od přední části kola k pohonné jednotce. Správné vedení kabelu pomáhá omezit jeho namáhání při otáčení řídítek a při jízdě v terénu.

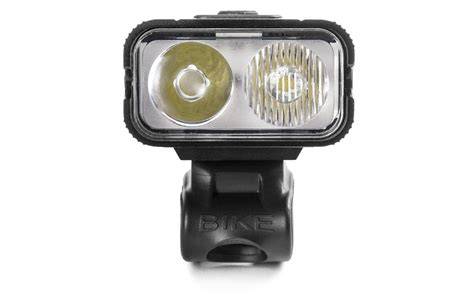

Montáž na řídítka
Držák na řídítka o průměru 31,8/35 je součástí světla. Objímka na řidítka 31,8/35 je součástí.
Uvedený držák je určen pro řídítka s průměrem 31,8 nebo 35 mm. Před montáží je vhodné ověřit skutečný průměr řídítek, aby objímka správně dosedla a světlo zůstalo během jízdy stabilní.
Držák Litemovo pro přední světlo (31.8 a 35mm) je samostatně uváděn také jako příslušenství. Při výběru náhradního držáku je proto nutné zkontrolovat jeho kompatibilitu s konkrétním světlem a průměrem řídítek.
Odolnost a provozní podmínky
Ochrana IP56 chrání světlo proti prachu v rozsahu stanoveném touto třídou ochrany a proti silnějším proudům vody. Ochrana IP56 však neznamená, že je světlo určeno k ponoření do vody.
Provozní teplota je uvedena v rozsahu -25 ~ +70 °C. Materiál světla tvoří dural a plast, hmotnost včetně případného kabelu činí 66g a rozměry jsou 43,5 x 49 mm.
Kabely pro světla Bosch
Světelný kabel Bosch pro přední světlo 200 mm (BCH3320_200) je samostatně uvedený kabel pro přední osvětlení. Světelný kabel Bosch pro zadní světlo 200 MM (BCH3330_200) je určen pro zadní světlo.
Kabel zadního světla pro motor Bosch je další samostatně uvedenou položkou. Přední a zadní světelný kabel proto nelze zaměňovat pouze podle délky nebo podobného vzhledu.
| Součást | Označení nebo údaj |
|---|---|
| Světelný kabel Bosch pro přední světlo | 200 mm (BCH3320_200) |
| Světelný kabel Bosch pro zadní světlo | 200 MM (BCH3330_200) |
| Kabel zadního světla pro motor Bosch | samostatná součást |
| Napájecí kabel předního světla | s konektorem do motoru bosch na smart system |
Možnosti předního osvětlení pro elektrokola Bosch
V nabídce světel pro elektrokola jsou uvedena přední světla Litemove SE-70 E-Bike, Litemove SE-110 E-Bike a Litemove SE-150 E-Bike. Dále jsou uvedena přední světla ACID E-Bike PRO-E 150 X-Connect, CUBE ACID E-Bike HPA 1500 X-Connect a ACID E-Bike PRO-E 200 HB X-Connect.
Označení X-Connect nebo E-Bike samo o sobě nenahrazuje ověření elektrické kompatibility s konkrétním kolem Bosch. Rozhodující jsou údaje o napětí, konektoru, dostupném kabelu a generaci systému.
| Typ předního světla | Uvedený světelný výkon nebo označení |
|---|---|
| Přední světlo Litemove SE-70 E-Bike | SE-70 |
| Přední světlo Litemove SE-110 E-Bike | SE-110 |
| Přední světlo Litemove SE-150 E-Bike | SE-150 |
| Přední světlo ACID E-Bike PRO-E 150 X-Connect | 150 |
| Přední světlo CUBE ACID E-Bike HPA 1500 X-Connect | 1500 |
| Přední světlo ACID E-Bike PRO-E 200 HB X-Connect | 200 |
Jak ověřit kompatibilitu před montáží
Ověřte, zda je elektrokolo vybaveno Bosch Smart System, pokud je světlo označeno jako určené pouze pro Bosch smart system.
Zkontrolujte, zda napájecí systém poskytuje stejnosměrné napětí v rozsahu 5 ~ 16V, přičemž uvedená konkrétní hodnota je 6V.
Porovnejte konektor kabelu se zásuvkou určenou pro osvětlení na motoru Bosch.
Ověřte průměr řídítek 31,8/35, pro který je dodávána objímka.
Zkontrolujte, zda délka kabelu 1400 mm umožní bezpečné vedení od řídítek k pohonné jednotce.
Pokud konektor, napětí nebo generace systému neodpovídají, není vhodné světlo připojovat pouze pomocí mechanické úpravy nebo redukce bez ověření elektrických parametrů. Nesprávné napětí může světlo poškodit.
Rozdíl mezi předním a zadním osvětlením
Přední světlo slouží k osvětlení prostoru před jízdním kolem, zatímco zadní světlo zvyšuje viditelnost elektrokola zezadu. Kabely pro přední a zadní světlo mají rozdílné určení.
Mezi uváděné zadní varianty patří zadní světlo CUBE ACID E-Bike Mudguard PRO-E SIC Brake BES3, zadní světlo Cube ACID E-Bike PRO-E (12V) na blatník, zadní světlo Cube ACID E-Bike PRO-E (12V) Smart System na blatník, zadní světlo Cube ACID E-Bike PRO-E (6V) na blatník a zadní světlo CUBE ACID E-Bike Light PRO-E na nosič Smart System.
Pro přední světlo na elektrokolo Bosch s mini USB je proto nutné vybírat přední model a odpovídající přední kabel, nikoli příslušenství určené pro zadní osvětlení.
Instalace M99 PRO do systému Bosch - česky
Bezpečné používání
Před jízdou zkontrolujte, zda je světlo pevně uchyceno na řídítkách a zda kabel nezasahuje do pohybu řídítek, brzdových páček nebo dalších ovládacích prvků. Světelný kužel nastavte tak, aby dostatečně osvětloval prostor před kolem a současně zbytečně neoslňoval ostatní účastníky provozu.
Při zapojování vždy dodržujte stejnosměrné napájení a povolený rozsah napětí. Nikdy nenapájejte světlo přes zdroj střídavého proudu, například dynamo.
Technické údaje použité pro toto přední světlo jsou: světelný výkon 70 luxů, optická technologie MTi, zdroj světla 1x LED, vstupní napětí (DC) 5 ~ 16V, spotřeba energie 4W, ochrana IP56, provozní teplota -25 ~ +70 °C, materiál dural a plast a hmotnost 66g.
