Palivový kohout Jawa 350: funkce, kompatibilita, poruchy a údržba

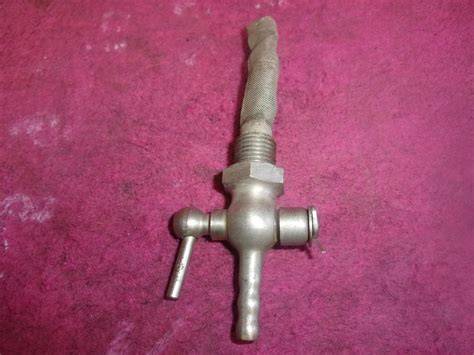

Palivový kohout Jawa 350 je jednoduchý otočný ventil, který reguluje průtok benzínu z nádrže do karburátoru, umožňuje přívod paliva uzavřít a podle provedení zpřístupňuje také rezervu. Správně fungující palivový kohout je základem pro bezpečné odstavení motocyklu a prevenci úniku paliva během parkování.

U modelů Jawa 350 je při výběru nutné ověřit především typ nádrže, způsob uchycení, závit, délku sítka, průměr výstupu na hadičku a provedení přepínání hlavního přívodu a rezervy. Řešení, které používá Jawa 354 350, má však své požadavky. Stejně jako u ostatních součástí palivového systému jsou i zde klíčové těsnost, správná montáž a připojení k hadicím.

Úloha palivového kohoutu v palivové soustavě

Palivový kohout je jednoduchý způsob, jak regulovat průtok paliva do motoru. Pomocí jednoduchého otočného knoflíku můžeš uzavřít přívod paliva nebo uvolnit dodatečnou rezervu určenou pro případ nouze.

Integrované sítko funguje jako účinný filtr paliva, který zachytává mechanické částice, rez a usazeniny, čímž chrání citlivý karburátor před zanesením. Jeho primární funkcí je zajistit spolehlivé zásobování motoru benzínem a zároveň sloužit jako první linie obrany proti nečistotám v nádrži.

Použitím tohoto benzínového kohoutu zajistíte, že do spalovací komory se dostane pouze čisté palivo, což má pozitivní vliv na životnost motoru a minimalizuje nutnost častých oprav. Problémy s průtokem paliva mohou vést k vážným poruchám motoru.

Hlavní polohy kohoutu

Palivový kohout obvykle pracuje v polohách OTEVŘENO, ZAVŘENO a REZERVA. Vždy se ujistěte, že je páčka ve správné poloze - OTEVŘENO, ZAVŘENO nebo REZERVA.

• OTEVŘENO: palivo proudí z hlavní části nádrže do karburátoru.
• ZAVŘENO: přívod paliva je uzavřen, což je důležité při parkování, přepravě a demontáži karburátoru.
• REZERVA: využívá spodní část nádrže, která zůstává při běžném nastavení nevyužitá.

Správná montáž a dotažení zajišťuje těsnost a zabraňuje kapání benzínu, čímž se zvyšuje bezpečnost provozu. Výměna těsnění, kohoutu nebo hadičky často stačí k obnovení správného přívodu paliva a spolehlivého chodu motoru.

Kompatibilita s modely Jawa a ČZ

Kompatibilita konkrétního palivového ventilu se může týkat široké škály motocyklů, ale samotné označení Jawa 350 ještě neznamená, že každý kohout bude bez úprav pasovat. Patří sem nejen populární Jawa 50 Pionýr, Jawa 250, Jawa 350, ale také stroje ČZ 125, ČZ 175, ČZ 250 a ČZ 350.

Palivový kohout na motocykl může být vhodný pro JAWA 353, JAWA CZ 350, CZ 175 6V SPORT 476 477 487 488, JAWA 250, JAWA 350 MODEL 353 559 365, JAWA 555 atd. U jednotlivých nádrží je však třeba porovnat rozměry původního dílu, protože různé typy používají odlišné závity a způsoby upevnění.

Typ 1 s převlečnou maticí

Klíčovým parametrem pro zajištění kompatibility tohoto palivového ventilu je jeho závit M22x1, který je standardem u většiny palivových nádrží pro uvedené modely JAWA a ČZ. Model je definován jako typ s převlečnou maticí, což umožňuje pevné a těsné uchycení bez potřeby složitého nářadí.

Ventil má celkovou délku 125 mm a je určen pro palivovou hadičku o průměru 6 mm. Palivový kohout je vybaven standardizovaným výstupem na hadičku o průměru 6 mm, což odpovídá nejčastěji používaným palivovým hadičkám u těchto historických motocyklů.

Délka sítka je u tohoto provedení 55 mm, průměr závitu je 13,70 mm, velikost klíčky 17 mm, délka závitu 8 mm a průměr výstupu kohoutku 7 mm. Tyto údaje je vhodné porovnat s demontovaným dílem ještě před nákupem nebo montáží.

Typ 2 bez převlečné matice

Palivový kohout JAWA typ 2 je kvalitní palivový ventil se sítkem, který je určen pro modely Jawa Pionýr a ČZ, kde spolehlivě nahrazuje originální číslo 0002828H.

Tento benzínový kohout s M14 závitem je proveden jako typ bez převlečné matice, což zajišťuje jednoduchou a přesnou montáž do nádrže. Díky integrovanému filtru paliva (sítku) chrání ventil karburátor před rzí a nečistotami.

Typ 2 proto nelze automaticky zaměnit za kohout s převlečnou maticí a závitem M22x1. Rozhodující je skutečné provedení otvoru a uchycení na konkrétní nádrži.

Originální, použitý a replikový kohout

U starších motocyklů se lze setkat s původními kohouty Jikov, použitými originálními díly, opravovanými ventily i novými replikami. Na trhu s veterán díly patří palivové kohouty k nejvyhledávanějším komponentům pro obnovu původní funkce stroje.

Spousta dílů na tyhle motorky už se nedá sehnat v rozumně použitelné kvalitě. Ty díly stojej za starou bačkoru. Pak člověk furt dokola řeší nějaký speciální závady způsobený tamhle dílama. Ten palivovej kohout mě vůbec nepřekvapuje.

Jiná zkušenost ukazuje, že díly jsou dostupné, je však třeba pečlivě vybírat a hledat. Originální kohout se často vyplatí zachovat, pokud není mechanicky poškozený a lze jej opravit novým těsněním, filtříkem nebo vyčištěním průchodů.

U replik je vhodné věnovat pozornost materiálu sítka, kvalitě těsnění, přesnosti závitu, funkci rezervy a skutečnému průměru výstupu. Samotný vzhled nemusí zaručit, že bude ventil dlouhodobě odolávat benzínu a vibracím typickým pro starší motocykly.

Časté poruchy palivového kohoutu Jawa 350

Ucpané sítko a omezený průtok

Po asi 2 letech odstávky jawy 350 jsem zjistil,že je ucpán kohout palivový. Rozdělal jsem ho - rezervní odtok ucpala jemná černá sračka.

Usazeniny mohou omezit hlavní přívod i rezervní odtok. Motocykl pak může nastartovat, ale při vyšších otáčkách nebo delší jízdě se projeví nedostatek paliva v karburátoru.

Rozpad nebo poškození sítka

Vyšrouboval jsem i vrchní zbytek se sítkem a nestačím se divit- umělohmotné sítko bylo sežráno,zbyla tam jen taková ta kostra.

Podobná zkušenost se objevila také u motocyklu, který dlouho stál: ze starého benzínu se může stát žíravina a poškodit různé části palivové soustavy. U jednoho stroje po sedmi letech odstávky z filtru zbyla jen plastová kostra a sítko zmizelo, přestože kohout byl originální Jikov.

Poškozené sítko už neplní filtrační funkci a jeho zbytky mohou průtok naopak omezovat. Pokud se materiál rozpadá, je nutné kohout rozebrat, odstranit zbytky a ověřit, zda není poškozen také ventil, těsnění nebo závit.

Netěsnost a prosakování benzínu

Netěsnost může vzniknout opotřebením těsnění, deformací dosedací plochy, poškozením závitu nebo nesprávným dotažením. Co se týče těsnosti, Jawa 354 350 zde používá součásti, které lze vyměnit nezávisle na celém ventilu.

Najdete je v opravných sadách palivových ventilů. Pokud však dojde k poškození samotného ventilu, neváhejte jej vyměnit.

Nefunkční nebo obrácená rezerva

U nekvalitní repliky se může objevit nesprávná poloha rezervy. Byla popsána také zkušenost s kohoutem, u kterého byla rezerva obráceně, případně se sítko nevešlo do nádrže.

Funkci rezervy proto ověřte ještě před jízdou. Nestačí, že páčka mechanicky přechází mezi polohami; je nutné zkontrolovat, zda v příslušné poloze skutečně proudí palivo z odpovídající části nádrže.

Ucpané kanálky uvnitř ventilu

Originální kohout může po letech stále fungovat, ale jeho vnitřní kanálky se mohou zanést usazeninami. Originál kohout tak jak jsem popsal opravuji naprosto běžně, zajedu do petrova kde opravují zahradní techniku ZETA, tam koupím ty dvě věci co jsem ti popsal, těsnění a filtřík, vrtáčkem provrtám ucpané kanálky a kohout jede dál.

Na tom kohoutu se jinak nemá co pokazit jedině že by ti urezla ta přítlačná pružina ale to jsem ještě neviděl.

Vliv starého benzínu a dlouhé odstávky

Motocykl se neodstavuje tak, aby tam byl dva roky starý benzin. Dlouhá odstávka s palivem v nádrži a kohoutu může způsobit vznik usazenin, zalepení průchodů a poškození některých materiálů.

Podle jiné zkušenosti se ze starého benzínu stane žíravina a žere všechno, prožere se i gumovou hadicí. Původ paliva nebo konkrétního dílu však nemusí být jedinou příčinou poškození, protože rozhodující může být také stáří paliva, délka odstávky a materiál sítka či těsnění.

Před delším odstavením je proto důležité nenechávat v systému staré palivo. Po opětovném uvedení motocyklu do provozu je vhodné zkontrolovat nádrž, kohout, hadičku, filtr a karburátor.

Kontrola palivového kohoutu před jízdou

1. Prohlédněte kohout zvenku a zkontrolujte, zda kolem závitu, těsnění nebo páčky neprosakuje benzín.
2. Ověřte, zda páčka spolehlivě přechází mezi polohami OTEVŘENO, ZAVŘENO a REZERVA.
3. Zkontrolujte, zda palivo proudí rovnoměrně a bez přerušování.
4. Prověřte hlavní přívod i rezervní odtok.
5. Demontujte a vyčistěte sítko, pokud je průtok slabý nebo je v nádrži rez a usazenina.
6. Zkontrolujte stav palivové hadičky a její připojení na výstupu kohoutu.
7. Po montáži ověřte těsnost při otevřeném i zavřeném kohoutu.

Při kontrole celé soustavy nezapomeňte ani na nádrž a karburátor. I dobře fungující kohout může být znovu zanesený, pokud se z vnitřku nádrže uvolňuje rez nebo staré usazeniny.

Čištění a oprava kohoutu

Co se týče těsnosti, Jawa 354 350 používá součásti, které lze vyměnit nezávisle na celém ventilu. Při opravě se obvykle kontroluje těsnění, sítko, průchodnost kanálků, stav pružiny a dosedací plochy.

Vrtání zanesených kanálků musí být opatrné, aby nedošlo k poškození závitu, sedla ventilu nebo průřezu otvoru. Pokud je sítko rozpadlé, deformované nebo chemicky napadené, nestačí průchody pouze pročistit.

Poškozený ventil, netěsné těleso nebo vadný závit je bezpečnější vyměnit. Správně fungující kohout je důležitý nejen pro chod motoru, ale také pro prevenci úniku benzínu při parkování.

Montáž nového palivového kohoutu

Při výměně starého palivového kohoutu za nový Typ 1 je zásadní provést důkladnou kontrolu celé palivové soustavy, abyste maximalizovali spolehlivost vašeho stroje. Doporučujeme kombinovat instalaci nového palivového ventilu se sítkem s výměnou palivové hadičky za novou o průměru 6 mm, která zajistí čistý a bezpečný průtok paliva.

Než začnete dotahovat převlečnou matici (závit M22x1) na nádrži, ověřte si stav těsnění a v případě potřeby použijte nové, chemicky odolné vůči modernímu benzínu.

1. Vyprázdněte nebo bezpečně odčerpejte palivo z nádrže.
2. Demontujte starý kohout a odstraňte zbytky starého těsnění.
3. Porovnejte starý a nový díl podle závitu, délky, sítka a výstupu na hadičku.
4. Zkontrolujte, zda sítko po montáži zasahuje do nádrže správným směrem a nikde se neopírá.
5. Vložte nové těsnění vhodné pro kontakt s benzínem.
6. Namontujte kohout bez násilí a převlečnou matici dotáhněte přiměřeně.
7. Připojte palivovou hadičku o odpovídajícím průměru.
8. Ověřte průtok v poloze OTEVŘENO i REZERVA.
9. Vyzkoušejte těsnost před nastartováním a znovu po nastartování.

Díky těmto jasně specifikovaným rozměrům je výměna benzínového kohoutu jednoduchým úkonem, který zvládne každý majitel. Správné seřízení karburátoru po montáži je posledním krokem k tomu, aby váš veterán opět šlapal jako hodinky.

Palivová hadička, filtr a karburátor

Pro motocykly JAWA a ČZ je pravidelná údržba klíčová, proto nezapomeňte preventivně vyčistit i karburátor, protože i ty nejmenší nečistoty, které starý filtr paliva propustil, mohou způsobit potíže.

Na filtr v nádrži hazim bobek. Dávám filtr na hadicku ke karburatoru. Dodatečný filtr na hadičce může zachytit část nečistot, které projdou kohoutem, nenahrazuje však kontrolu sítka ani vyčištění nádrže.

Palivový kohout musí být sladěný s hadičkou. U uvedeného provedení je standardizovaný výstup určen pro hadičku o průměru 6 mm. Příliš volná hadička může prosakovat, příliš těsná může poškodit výstup nebo omezit průtok.

Co ověřit před výběrem náhradního dílu

• Model a provedení motocyklu: samotné označení Jawa 350 nemusí určit správný kohout, protože různé modely a nádrže mohou mít odlišné uchycení.
• Typ uchycení: ověřte, zda jde o provedení s převlečnou maticí, nebo bez ní.
• Závit: porovnejte zejména M22x1 nebo M14 podle konkrétní nádrže.
• Délka sítka: příliš dlouhé sítko se může uvnitř nádrže opírat nebo se nevejít.
• Průměr hadičky: u uvedeného typu je výstup určen pro hadičku o průměru 6 mm.
• Rezerva: ověřte správný směr a funkci rezervního odtoku.
• Těsnění: použijte těsnění chemicky odolné vůči modernímu benzínu.
• Materiál sítka: u replik věnujte pozornost odolnosti proti dlouhodobému působení paliva.

Na trhu se objevují originální zachovalé kompletní palivové ventily, benzinové kohoutky i díly k renovaci. U použitého dílu je důležité posoudit nejen vzhled, ale také průchodnost, těsnost a stav sítka.

Bezpečnost při práci s benzínem

Palivový systém kontrolujte v dobře větraném prostoru, mimo otevřený oheň, jiskry a horké povrchy. Před demontáží musí být motocykl stabilně postavený a palivo zachycené do vhodné nádoby.

Po montáži nenechávejte motocykl bez dozoru, dokud neověříte těsnost kohoutu, převlečné matice, hadičky a připojení ke karburátoru. Jakékoli kapání benzínu je důvodem k okamžitému přerušení kontroly a odstranění závady.

Ventil je navržen tak, aby odolával dlouhodobému kontaktu s benzínem a vibracemi typickými pro starší motocykly. Těsnost, průchodnost a správná funkce rezervy jsou však podmíněny použitím vhodných materiálů a správnou montáží.

Palivové kohouty v nabídce náhradních dílů

V nabídkách náhradních dílů se objevují palivové kohouty pro motocykly Jawa a ČZ, samostatné ventily, opravné sady, těsnění, sítka i kompletní nádrže. U některých nabídek jsou uvedeny také palivové kohouty pro Jawa Pérák FJ, Jawa 175 a 250 Special nebo Jawa 100 Robot.

Samostatně se nabízejí také palivové kohouty z rozebíraných motocyklů Jawa a ČZ, přičemž jejich stav může být různý. U použitého kohoutu je nutné počítat s kontrolou a případnou opravou před uvedením do provozu.

Pro Jawa 350 a příbuzné modely jsou důležitější technické údaje než obecné označení „Jawa kohout“. Rozhodující je přesná shoda závitu, uchycení, délky sítka, průtoku a připojení palivové hadičky.

Technické údaje uvedeného typu

Tyto rozměry se vztahují ke konkrétnímu uvedenému provedení a před montáží je nutné porovnat je s původním kohoutem a nádrží. Široká modelová podpora nezaručuje automatickou kompatibilitu každého kusu bez kontroly skutečného provedení.
