Pro Kawasaki ER-6F se používá specifický zadní nosič Givi podle modelového roku: pro motocykly z let 2009-2011 je určen nosič KZ449, respektive 449 FZ, zatímco pro modely z let 2012-2016 je určen nosič 4104 FZ. Nosič slouží k instalaci horního kufru Givi nebo Kappa, ale samotná montážní sada neobsahuje plotnu, kterou je nutné zvolit podle použitého systému kufru.
U modelů Kawasaki ER-6F 2009-2011 je maximální nosnost zadního nosiče 6 kg. Pro kufry MONOKEY se používají odpovídající plotny M5, M7, KM5 nebo KM7, zatímco pro kufry MONOLOCK jsou určeny plotny M5M nebo KM5M.
Výběr nosiče podle roku výroby
| Model Kawasaki ER-6F | Vhodný nosič | Kompatibilní systém | Maximální nosnost |
|---|---|---|---|
| 2009-2011 | KZ449 / 449 FZ | MONOKEY nebo MONOLOCK podle použité plotny | 6 kg |
| 2012-2016 | 4104 FZ | MONOKEY nebo MONOLOCK podle použité plotny | 6 kg |
Před nákupem je proto důležité ověřit nejen typ kufru, ale také modelový rok motocyklu. Nosiče určené pro Kawasaki ER-6F 2009-2011 a Kawasaki ER-6F 2012-2016 představují odlišné montážní sady.
Givi KZ449 pro Kawasaki ER-6F 2009-2011
Nosič zadního kufru MONOKEY pro: Kawasaki ER 6N / ER 6F 650 2009-2011 montážní sada pro horní kufr Givi, Kappa - pro uchycení kufru potřebujete ještě plotnu podle typu kufru plotnu KM5, M5, KM7, M7 pro kufry řady MONOKEY, nebo plotnu KM5M/M5M pro kufry řady MONOLOCK.
KZ449 je samostatný nosič určený pro horní kufr. Samostatný nosič: pro montáž kufru Monokey Givi dokupte plotnu M5 nebo M7 pro montáž kufru Monokey Kappa dokupte plotnu KM5 nebo KM7 pro montáž kufru Monolock Givi plotnu M5M pro montáž kufru Monolock Kappa plotnu KM5M, KM6M.
Montážní sada je určena pro Kawasaki ER-6N / ER-6F 650 z let 2009-2011 a umožňuje instalaci horního kufru Givi nebo Kappa. Pro uchycení kufru je třeba doplnit plotnu odpovídající použitému systému.
Plotny pro systém MONOKEY
Pro kufry řady MONOKEY se používají plotny KM5, M5, KM7 nebo M7 podle značky a konkrétního typu kufru. Pro kufry Monokey Givi dokupte plotnu M5 nebo M7.
Pro kufry Monokey Kappa dokupte plotnu KM5 nebo KM7. Plotna tvoří spojovací prvek mezi nosičem na motocyklu a samotným kufrem.
Plotny pro systém MONOLOCK
Pro kufry řady MONOLOCK jsou určeny plotny M5M, KM5M nebo KM6M. Pro kufry Monolock Givi použijte plotnu M5M, pro kufry Monolock Kappa plotnu KM5M nebo KM6M.
Pokud máte kufr s vlastní plotnou čili MONOLOCK, stejně při použití montážní sady potřebujete plotnu KM5M, M5M. Plotnu dodávanou s kufrem uplatníte pouze v případě, že motocykl již má nějaký zadní nosič např. skútry nebo endura).
Stejný princip platí i pro montážní sady, u nichž je uvedeno, že sada neobsahuje montážní desku. Desku s montážním systémem MONOLOCK M5M naleznete pod ID: 78685, desku MONOKEY M5 naleznete pod ID: 78659.
Givi 445FZ pro starší modely ER-6F
Givi 445FZ horní nosič Kawasaki ER-6N / ER-6F (05-08) je montážní sada určená pro motocykly Kawasaki ER-6N a ER-6F z let 2005-2008. Montážní sada 445 FZ je určena pouze pro Monorack M5M a má maximální nosnost 6 kg.
Montážní sada je určena pro horní kufr. Pro uchycení kufru potřebujete ještě plotnu podle typu kufru. Plotnu M5M lze použít pro kufry řady MONOLOCK, například E 260 Micro, E 30 Tour, E 340 Vision, E 370 nebo E 470 Simply.
Pokud máte kufr s vlastní plotnou (čili MONOLOCK), stejně při použití montážní sady potřebujete plotnu M5M. Plotnu dodávanou s kufrem uplatníte pouze v případě, že motocykl již má nějaký zadní nosič (např. skútry nebo endura).
U nosiče 445FZ se nedoporučuje montovat kufry řady MONOKEY kvůli nosnosti sedlové části. Tento nosič proto není vhodnou volbou pro Kawasaki ER-6F z let 2009-2011, pro kterou je určena sada KZ449 nebo 449 FZ.
Givi 4104 FZ pro Kawasaki ER-6F 2012-2016
Podpora Givi 4104FZ Specifický zadní adaptér pro kufr MONOKEY® nebo MONOLOCK®. Pro modely: Kawasaki ER-6N 2012 / 2016. Kawasaki ER-6F 650 2012 / 2016.
Montážní sada 4104 FZ je určena pro Kawasaki ER-6N a Kawasaki ER-6F 650 z let 2012-2016. Je kompatibilní s nosiči MONOKEY® M5, M7, M8A, M8B, M9A, M9B a M10 nebo nosiči MONOLOCK® M5M a M6M, případně s hliníkovým portobagážím EX2M.
Pokud je nosič kombinován s M8A, M8B, M9A, M9B, neumožňuje instalaci světelného stop kitu na kufr a/nebo dálkového ovládání pro otevření kufru.
Pro kufry řady MONOKEY, například V 56 Maxia 4, V 47, V 46, V 40, E 460, E 360, DLM 30/46, TRK 33/35/46/52, OBKN 42/58 nebo WL 901, jsou určeny plotny M5, M7, M8A/B nebo M9A/B. Pro kufry řady MONOLOCK, například B27, B29, B32, B330, B34, B360, B37, B47, E 300, E 340, E 370, E 450 nebo E 470, jsou určeny plotny M5M nebo M6M.
Pokud máte kufr s vlastní plotnou (čili MONOLOCK), stejně při použití montážní sady potřebujete plotnu M5M nebo M6M. Plotnu dodávanou s kufrem uplatníte pouze v případě, že motocykl již má nějaký zadní nosič (např. skútry nebo endura).
Co obsahuje montážní sada
Obecný popis obsahuje všechny potřebné komponenty pro správnou instalaci desky na vyhrazený motocykl/skútr. lze použít s deskami MONOLOCK i MONOKEY snadná instalace pomocí přiloženého návodu maximální nosnost: 6 kg.
Sada obsahuje rám s montážní sadou a montážní návod. Sada neobsahuje montážní desku.
Kompatibilita konkrétní plotny závisí na tom, zda je použit kufr systému MONOKEY, nebo MONOLOCK. Samotný nosič proto není kompletním řešením pro uchycení kufru, pokud není současně k dispozici správná plotna.
Rozdíl mezi systémy MONOKEY a MONOLOCK
Systém MONOKEY používá plotny M5, M7, M8A, M8B, M9A, M9B, M10, případně KM5 nebo KM7 podle výrobce a řady kufru. Systém MONOLOCK používá plotny M5M, M6M, KM5M nebo KM6M.
Plotnu je nutné vybírat podle systému kufru, nikoli pouze podle značky Givi nebo Kappa. Kufr MONOLOCK proto nelze správně instalovat na nosič určený pro jinou plotnu bez použití odpovídající montážní desky.
| Systém kufru | Vhodné plotny |
|---|---|
| Givi MONOKEY | M5, M7, M8A, M8B, M9A, M9B, M10 |
| Kappa MONOKEY | KM5, KM7 |
| Givi MONOLOCK | M5M, M6M |
| Kappa MONOLOCK | KM5M, KM6M |
Montáž zadního nosiče a praktické aspekty
U horního kufru je montážní postup založen na instalaci rámu nosiče na konkrétní model motocyklu a následném připevnění odpovídající plotny. Přesné uspořádání spojovacího materiálu je uvedeno v přiloženém montážním návodu.
U systému pro tři kufry může být montáž výrazně složitější než instalace samotného horního kufru. Aby mohly být namontovány boční kufry, musejí se sundávat zadní blinkry. Ty mají šroubek strašně blbě přístupný.
Pak se musejí blinkry odpojit a posunout na nástavce asi o 10 cm dozaději, jenže kabel nemá takovou rezervu a musí se napojovat. Montáž proto nemusí být úplně triviální ani pro zkušeného uživatele.
Možnost instalace tří kufrů

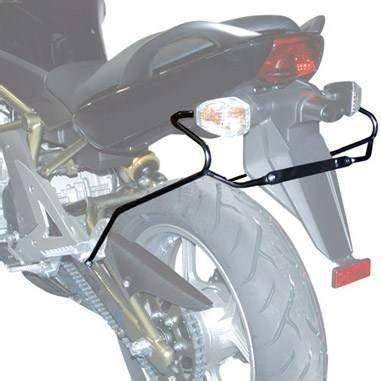

Pro Kawasaki ER 6F 09-11 existuje také řešení pro tři kufry. Pod nosič 449 FZ od GIVI lze namontovat nosič GIVI PLX 449.
Taková konfigurace umožňuje mít na motocyklu tři kufry: topcase Maxia 56 l a boční V 35 N o celkovém objemu 126 litrů. PLX 4104 je trubkový nosič bočních kufrů pro Kawasaki ER-6N 650/ER-6F 650 (12) a je určen pouze pro kufry V 35N.
PLX 4104 má pětiprvkové uchycení kufru k nosiči, je velmi stabilní a jeho konstrukce je posunuta co nejblíže motocyklu. Pro boční kufry V 35N se používá levý a pravý nosič v odpovídající sadě.
Při instalaci bočních kufrů je třeba počítat s úpravou umístění zadních směrových světel. Blinkry se posouvají na nástavce přibližně o 10 cm dozadu a kabeláž nemusí mít dostatečnou rezervu, takže musí být napojena.
U tří kufrů je vhodné ověřit také prostor pro nohy spolujezdce. Při použití bočních kufrů může být omezen prostor v oblasti zadních stupaček.
Kontrolní seznam před montáží
- Ověřte modelový rok Kawasaki ER-6F.
- Pro roky 2009-2011 vyberte nosič KZ449 nebo 449 FZ.
- Pro roky 2012-2016 vyberte nosič 4104 FZ.
- Zjistěte, zda je kufr systému MONOKEY, nebo MONOLOCK.
- Vyberte plotnu podle systému kufru.
- Počítejte s tím, že montážní sada neobsahuje montážní desku.
- Dodržte maximální nosnost 6 kg.
- Při montáži bočních kufrů ověřte umístění zadních blinkrů.
- Po montáži zkontrolujte vedení a délku kabeláže blinkrů.
- U tří kufrů ověřte prostor pro nohy spolujezdce.
Nejčastější chyby při výběru
Nejčastější chybou je výběr nosiče podle názvu motocyklu bez kontroly modelového roku. Kawasaki ER-6F se vyráběla v několika generacích a jednotlivé montážní sady nejsou určeny pro všechny ročníky.
Další chybou je předpoklad, že plotna dodávaná s kufrem MONOLOCK bude automaticky použitelná na motocyklu. Pokud motocykl nemá samostatný kompatibilní zadní nosič, je při použití montážní sady nutné doplnit plotnu M5M, M6M, KM5M nebo KM6M podle konkrétního systému.
U starší sady 445FZ je navíc uvedeno, že se nedoporučuje montovat kufry řady MONOKEY kvůli nosnosti sedlové části. Pro Kawasaki ER-6F z let 2009-2011 je proto nutné použít odpovídající sadu KZ449 nebo 449 FZ a správnou plotnu podle typu kufru.
- Určete rok výroby motocyklu.
- Vyberte správnou montážní sadu.
- Určete systém kufru.
- Vyberte odpovídající plotnu.
- Zkontrolujte maximální nosnost.
- Při použití bočních kufrů ověřte kolizi s blinkry a stupačkami.
