Název brzdové kotoučové brzdy: jak fungují, jaké mají typy a jak o ně pečovat

Kotoučové brzdy patří mezi nejdůležitější části moderních jízdních kol a zajišťují spolehlivé zastavení v různých podmínkách. Brzdná síla působí na speciální ocelový kotouč připevněný ke středu kola, nikoli na ráfek, takže brzdění zůstává konzistentní i za deště, v blátě a při delších sjezdech.

Kotoučové brzdy fungují na principu tření. Brzdový třmen sevře brzdový kotouč, čímž dochází k přeměně kinetické energie na tepelnou energii. To umožňuje rychlé a efektivní zastavení vozidla.

Co jsou kotoučové brzdy

Brzdy jsou bezpochyby jednou z nejdůležitějších částí jízdního kola. Proto je důležité udržovat je čisté, a přesvědčit se o jejich dobrém stavu a správném nastavení před každou jízdou.

Kotoučové brzdy v současnosti masově nahrazují ráfkové brzdy u většiny moderních horských a krosových kol. Důvod je prostý - brzdný účinek kotoučových brzd je nesrovnatelně vyšší než u ráfkových brzd.

Kotoučové brzdy představují moderní a efektivnější řešení. Brzdná síla zde působí na speciální ocelový kotouč připevněný ke středu kola, nikoli na ráfek.

Díky tomu je brzdění konzistentní a spolehlivé i v těch nejnáročnějších podmínkách. Kotoučové brzdy se dnes používají nejen na horských a krosových kolech, ale stále častěji také na silničních a gravel kolech.

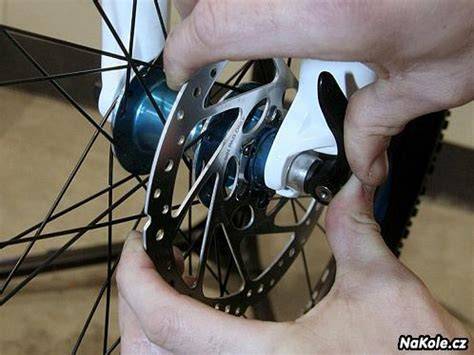

Jak kotoučové brzdy fungují

Při stisknutí brzdové páky se brzdové destičky přitlačí k otáčejícímu se kotouči. Třením se pohybová energie mění na tepelnou energii a kolo zpomaluje.

Brzdový kotouč musí být vystředěný mezi brzdovými destičkami a nesmí o ně škrtat při jízdě bez brzdění. Každá brzdová destička by měla při stisknutí brzdové páky dosáhnout úplného kontaktu s kotoučem.

Jen tak dosáhneme správného brzdného účinku a stejnoměrného opotřebení brzdových destiček. Pokud se kotouč dotýká destiček i bez stisknutí páky, může být špatně vystředěný třmen, ohnutý kotouč nebo nesprávně usazené kolo.

Mechanické a hydraulické kotoučové brzdy

Mechanické kotoučové brzdy

Brzdná síla na levnějších mechanických brzdách je přenášena pomocí lanka v bowdenu, je to podobné jako na klasických ráfkových brzdách.

Mechanické kotoučové brzdy jsou lepší než ráfkové brzdy, ale nedosahují výkonu hydrauliky. Jsou ideálním kompromisem pro ty, kteří chtějí kotouče, ale nechtějí investovat moc peněz.

I seřízení délky kroku je podobné, stačí pomocí imbusu či seřizovacího šroubu na páce zkrátit - zvětšit vzdálenost mezi kotoučem a destičkami.

U mechanických brzd je často potřeba častěji seřizovat polohu destiček, protože se opotřebovává jen jedna strana.

Hydraulické kotoučové brzdy

Většina kotoučových brzd v současnosti je hydraulická, pouze v levnějších cenových kategoriích se nabízí kotoučové brzdy ovládané lankem.

Hydraulické brzdy k přenosu brzdné síly používají speciální pevnou hadičku naplněnou minerálním olejem, nebo brzdovou kapalinou.

Hydraulické kotoučové brzdy jsou zlatým standardem na horských kolech, ale stále častěji je potkáváme i na silničkách a gravelech. Nabízejí nejlepší brzdný výkon, dokonalou modulaci (jemné dávkování síly) a minimální únavu rukou i při dlouhých sjezdech.

Vzdálenost mezi destičkou a kotoučem zde není třeba nastavovat a seřizovat, kromě vystředění destiček vůči kotouči. Hydraulické brzdy poskytují perfektní kontrolu, jejich hydraulický systém je však složitější na údržbu a občas je potřeba je odvzdušnit.

Výhody kotoučových brzd

• Vynikající brzdný výkon za každého počasí.
• Poskytují rychlejší a stabilnější zastavení.
• Ráfky se neopotřebovávají.
• Kotouče jsou méně náchylné k přehřívání než bubnové brzdy.
• Hydraulické brzdy poskytují perfektní kontrolu.
• Kontrola a výměna kotoučů a destiček je jednodušší.

Na rozdíl od ráfkových brzd nepůsobí kotoučové brzdy přímo na brzdnou plochu ráfku. Dlouhodobé brzdění proto nevede k jeho opotřebení a není nutné kvůli brzdění po letech měnit celý ráfek.

Kotoučové brzdy si lépe zachovávají účinnost v mokru, blátě a při jízdě v náročném terénu. Hydraulické provedení navíc umožňuje přesnější dávkování brzdné síly a snižuje únavu rukou.

Nevýhody kotoučových brzd

• Vyšší hmotnost a pořizovací cena.
• Hydraulické systémy jsou složitější na údržbu.
• U hydraulických brzd je občas potřeba odvzdušnit systém.
• Brzdové kotouče a destičky jsou citlivé na olej a mastnotu.
• Mechanické systémy mohou vyžadovat častější seřízení.

Kotouče a zejména brzdové destičky mohou být poškozeny i nepatrným množstvím oleje a mastnoty, při každé manipulaci s kotoučovými brzdami se proto snažte minimalizovat kontakt brzdného povrchu s holou pokožkou.

Kotoučové brzdy ve srovnání s ráfkovými brzdami

Ráfkové brzdy jsou jednoduché, lehké a po léta spolehlivě slouží na milionech kol. Jejich princip je starý jako jízdní kolo samo: brzdové špalíky stisknou ráfek kola, čímž ho zpomalí.

Ráfkové brzdy mají nízkou cenu, snadný servis, jednoduchou konstrukci a nízkou hmotnost. Brzdné špalíky snadno vyměníte i sami.

Hlavně za deště nebo v blátě však ráfkové brzdy narážejí na své limity. Ráfek se znečistí a brzdný účinek se dramaticky snižuje.

Navíc dlouhodobé brzdění vede k opotřebení ráfku, který je po letech potřeba vyměnit. Kotoučové brzdy tento problém nemají, protože brzdná síla působí na samostatný kotouč u náboje.

Jaké kotoučové brzdy zvolit podle typu kola

Městská a treková kola

Pro běžné dojíždění do práce, víkendové výlety po cyklostezkách nebo nákupy ve městě nepotřebujete ty nejvýkonnější brzdy. Klíčová je spolehlivost, nenáročná údržba a snadné seřízení.

Pokud vám nevadí vyšší hmotnost a chcete o něco lepší výkon i za mokra, sáhněte po mechanických kotoučových brzdách. Jsou sice trochu dražší, ale lépe si poradí s deštěm a blátem.

Mechanické kotoučové brzdy nejsou ideální do prudkých sjezdů nebo do náročného terénu, kde by se V-brzdy rychle unavily.

Horská kola

Na horském kole potřebujete maximální kontrolu a brzdnou sílu, která vás podrží na prudkém sjezdu, na kamenech i v blátě. Právě zde se nejvíce projeví výhody kotoučových brzd.

Hydraulické kotoučové brzdy jsou zde naprostým standardem. Nabízejí ohromný výkon, citlivou modulaci a neunaví vám ruce ani při celodenním ježdění.

Ať už jezdíte cross-country, trail nebo enduro, hydraulika je jasná volba. Dražší modely mají více pístků v třmenu, například 4 pístky místo 2, což ještě zvyšuje brzdný výkon.

Ráfkové brzdy na horské kolo prostě nepatří. Mechanické kotoučovky jsou sice lepší než V-brzdy, ale nedosahují spolehlivosti a síly hydrauliky, což v náročném terénu může být nebezpečné.

Silniční a gravel kola

U silničních kol jde o rychlost a aerodynamiku, ale i zde je brzdění klíčové. U gravel kol, která kombinují jízdu po silnici a v terénu, je spolehlivost za všech podmínek naprosto zásadní.

Hydraulické kotoučové brzdy jsou ideální volba pro moderní silniční a všechna gravel kola. Poskytují špičkový brzdný výkon za jakéhokoli počasí.

Na gravel kolech jsou kotouče takřka nutností kvůli časté jízdě v blátě a na šotolině. Jejich jedinou nevýhodou je o něco vyšší hmotnost a cena.

U silničních kol nemá smysl montovat mechanické kotoučové brzdy. Buďte věrni lehčím ráfkovým brzdám, nebo rovnou investujte do výkonné hydrauliky.

Brzdové kotouče a jejich parametry

Brzdový kotouč musí odpovídat konstrukci náboje, brzdového třmenu a určení kola. Důležitý je zejména průměr kotouče a způsob jeho uchycení.

Větší kotouč obvykle umožňuje účinnější odvod tepla a poskytuje vyšší brzdný výkon, což je důležité zejména u horských kol a při dlouhých sjezdech. Konkrétní rozměr však musí odpovídat vidlici, rámu, třmenu a doporučení výrobce.

U kotouče SHIMANO - Brzdový kotouč SLX SH SM-RT64L 203mm je uveden typ uchycení center lock, průměr 203 mm a dodávaný lock ring.

Jak často kontrolovat kotoučové brzdy

Celkovou kontrolu brzd provádějte před každou jízdou. Ujistěte se, že jsou brzdové komponenty v pořádku a dobrém provozním stavu.

Před jízdou zkontrolujte chod přední i zadní brzdové páky, upevnění třmenů, stav kotoučů a tloušťku brzdových destiček. Ověřte také, zda kotouč při otáčení kola výrazně nehází a zda se destičky nedotýkají kotouče bez brzdění.

Kromě průběžných kontrol je vhodné nechat brzdy pravidelně zkontrolovat zkušeným mechanikem v servisu, který může zachytit problémy, které sami odhalit nemusíte.

Servisní prohlídka je dostatečná vždy po 6 měsících v případě, že jezdíte pouze příležitostně nebo sezónně, pokud jezdíte často nebo celoročně, vezměte kolo do servisu vícekrát do roka.

Správná manipulace s kotoučovými brzdami

Kotouče a zejména brzdové destičky mohou být poškozeny i nepatrným množstvím oleje a mastnoty. Při každé manipulaci s kotoučovými brzdami se proto snažte minimalizovat kontakt brzdného povrchu s holou pokožkou.

Pokud přece jen ke styku pokožky a brzdových ploch dojde, vyčistěte je alkoholem nebo produktem určeným k čištění kotoučových brzdových destiček, poté destičky lehce obruste brusným papírem.

U promaštěných destiček to je horší, většinou je nutná jejich výměna. Z naši zkušenosti mytí ani jejich obroušení nemá smysl.

Nikdy se nedotýkejte kotoučů prsty, pokud je to možné. Mastnota může kontaminovat brzdné destičky, a pak je nutné je vyměnit.

Čištění kotoučových brzd

Kotoučové brzdy je třeba chránit před nečistou, zvláště před mastnotou. Stačí nešikovně nastříkat řetěz olejem ve spreji a je neštěstí na střeše.

Promaštěná soustava kotouč - destičky pak po sobě klouže, brzdný účinek mizí. S mastnotou vám pomůže speciální čistící odmašťovací prostředek, tím kotouč lehce a kvalitně vyčistíte.

Brzdové kotouče čistěte vždy, když na ně přijde olej, bláto nebo špína. Použijte odmašťovač na brzdy a čistou utěrku.

Po čištění se nedotýkejte brzdných ploch holýma rukama a před jízdou ověřte, že je kotouč suchý a destičky nejsou kontaminované.

Kontrola brzdových destiček

Brzdové destičky se při používání opotřebovávají, což může postupně vést k pomalejší odezvě brždění a nutnosti většího úsilí jezdce při brždění.

Zkontrolujte, zda nejsou brzdové destičky lesklé nebo výrazně opotřebované. U kotoučových brzd je většinou nutné destičky vyměnit, když je tloušťka třecího materiálu menší než 1 mm.

Pokud mají destičky tloušťku menší než 3 mm včetně jejich kovového držáku, je třeba je vyměnit.

Pokud jsou destičky lesklé nebo sklovité, vyjměte je z třmenů a lehce je obruste o kus brusného papíru položeného na rovný povrch.

Rozdíl mezi uvedenými kontrolními hodnotami souvisí s tím, zda se posuzuje pouze třecí materiál, nebo celková tloušťka destičky včetně kovového držáku.

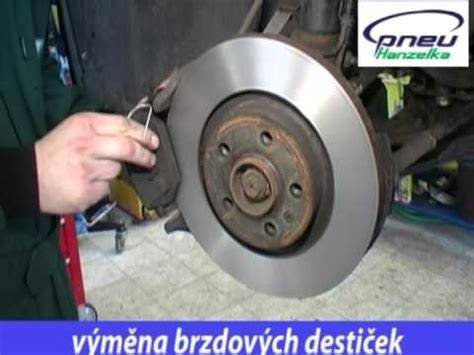

Výměna brzdových destiček

Výměnu destiček zvládne i cyklista začátečník, není to raketová věda. Při výměně brzdových destiček postupujte následovně.

1. Vyndáme přední nebo zadní kolo z rámu.
2. Oddálíme od sebe pístky rozevíračem pístku, nebo širokým plochým šroubovákem.
3. To je třeba udělat, protože nové destičky jsou o dost širší než staré úzké, obrzděné.
4. Odstraníme závlačku nebo vyšroubujeme pojistný šroub.
5. Vyjmeme použité destičky.
6. Očistíme třmen od případných nečistot.
7. Vložíme a zajistíme nové destičky.
8. Dáme zpět přední nebo zadní kolo.

Při práci je důležité neznečistit nové destičky olejem, mastnotou nebo nečistotami. Po vložení destiček několikrát opatrně stiskněte brzdovou páku a zkontrolujte jejich správné usazení.

Vystředění brzdového třmenu

Kotouč musí pěkně běžet mezi destičkami, nesmí škrtat o destičky, nesmi být nakřivo vyosen.

1. Povolíme šrouby držící třmen v rámu nebo ve vidlici.
2. Pevně zmáčkneme brzdovou páku.
3. Šrouby pevně dotáhneme.
4. Zkontrolujeme, zda je kotouč přesně v prostředku mezi destičkami.
5. Zkontrolujeme, zda se kotouč nevlní.
6. V případě potřeby ho narovnáme rovnačem kotoučů.
7. Když se nám zdá, že to není na 100%, zopakujeme to znovu.

Po vystředění otáčejte kolem a poslouchejte, zda kotouč neškrtá o destičky. Pokud se kotouč stále dotýká destičky, může být problém v jeho deformaci, ve špatném usazení kola nebo v nesprávné poloze třmenu.

Kontrola kotouče, třmenu a hadiček

Nejdříve vizuálně zkontrolujte přední i zadní třmen a ujistěte se, že brzdové kotouče jsou vystředěny mezi brzdovými destičkami.

Vyjmutím kola zkontrolujte i podložky a podívejte se do prostoru, kde se brzdový kotouč otáčí.

Pravidelně kontrolujte, jestli kotouč není ohnutý nebo poškozený. Dále se ujistěte, že třmen je pevně uchycen a destičky se nedotýkají kotouče, když nebrzdíte.

Na hadičkách zkontrolujte všechny spoje, pokud zjistíte únik brzdové kapaliny, vezměte kolo do servisu.

Odvzdušnění a údržba hydraulických brzd

Údržba hydraulického systému je nejsložitější část údržby. Pokud máte hydraulické brzdy a brzdná páka se zdá být „měkká“, je v systému vzduch a brzdy je potřeba odvzdušnit.

To je proces, který je ideální svěřit odbornému servisu. Zahrnuje také výměnu brzdové kapaliny, která by se měla provádět podle doporučení výrobce, obvykle jednou za 1-2 roky.

Pokud zjistíte únik brzdové kapaliny, neodkládejte kontrolu v servisu. Nedostatek kapaliny nebo vzduch v systému může výrazně zhoršit účinnost a citlivost brzdové páky.

Přeprava kola s kotoučovými brzdami

Při přepravě kola v autě je často potřeba sundat přední kolo. To jde krásně jednoduše, ale pak si musíte dát pozor na nechtěné zmáčknutí brzdové páky.

Když v třmenu není kotouč a zmáčkneme páku, vyjedou nám pístky příliš ven a nemusí se zcela vrátit. Proto se do třmenu dává plastová vložka, která tomuto nechtěnému problému zabrání.

U hydraulických brzd se nikdy nedotýkejte brzdových páček, když je kolo vyjmuté z rámu nebo vidlice, což by mohlo vést ke zmenšení prostoru pro zpětné vložení brzdového kotouče, a případně i k zavzdušnění brzdy.

Je proto vhodné při vyjmutí kola zajistit brzdový třmen distanční vložkou. Ta je vždy přiložena u nového kola, nebo je při zakoupení vložená v třmenu.

Když tento malý plastový prvek ztratíte, nic se neděje, stačí ho nahradit složeným kartonem.

Časté problémy kotoučových brzd

Pískání brzd

Pískání brzd může být způsobeno nečistotami na destičkách nebo kotouči, špatně seřízeným třmenem, nebo přehřátím. Většinou pomůže důkladné odmaštění.

Pokud pískání přetrvává, zkontrolujte vystředění třmenu, stav kotouče a případnou kontaminaci destiček. Silně promaštěné destičky je obvykle nutné vyměnit.

Slabý brzdný účinek

U kotoučových brzd je slabý brzdný účinek často způsoben kontaminací destiček, ale u hydraulických brzd to může být také vzduch v systému.

Nejprve zkontrolujte čistotu kotouče, tloušťku destiček a pevnost uchycení třmenu. Pokud je brzdová páka měkká, může být nutné odvzdušnění hydraulického systému.

Špatně dávkovatelný brzdný účinek

U hydrauliky je problém většinou v odvzdušnění. U mechanických brzd může být příčinou špatné vedení nebo nastavení lanka a nedostatečně vystředěné destičky.

Cinkání a škrtání

Pokud uslyšíte cinkání, je potřeba třmen seřídit. Zkontrolujte také, zda je kotouč pevně uchycený, není ohnutý a zda destičky nejsou příliš blízko jeho povrchu.

Kdy navštívit servis

Pokud si nevěříte, pokud například někde cákne olej, nebo je potřeba hydraulickou brzdu odvzdušnit, tak raději navštivte odborný servis.

Není žádná ostuda svěřit své kolo do rukou profesionálů. Odbornou kontrolu vyhledejte také při úniku brzdové kapaliny, poškození hadičky, výrazně ohnutém kotouči nebo nejistém chodu brzdové páky.

Pravidelnou péčí zajistíte, že brzdy budou fungovat, jak mají, a ušetříte si spoustu starostí i peněz za opravy. Správná péče o kotoučové brzdy prodlouží jejich životnost a Vy si budete moci užívat bezpečnou jízdu na kole.
